MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
2
3
4
567
8
9
SAU23095
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ADVERTENCIA! Si se
daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean segu-
ras.
[SWA10711]

SAU23114
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Ve rifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agu a directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU23143
Comprobación y engrase de las
manetas de freno y embrague Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Lubricante recomendado: Lubricante Yamaha para cadenas y
cables o aceite de motor
1DX-9-S1.book 29 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
1
2
3
4
56
7
8
9
Maneta de embrague
SAU23183
Comprobación y engrase del
pedal de freno Antes de cada utilización debe comprobar
el funcionamiento del pedal de freno y en-
grasar el pivote del pedal según sea nece-
sario.
SAU23202
Comprobación y engrase del
caballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control.
Lubricantes recomendados:

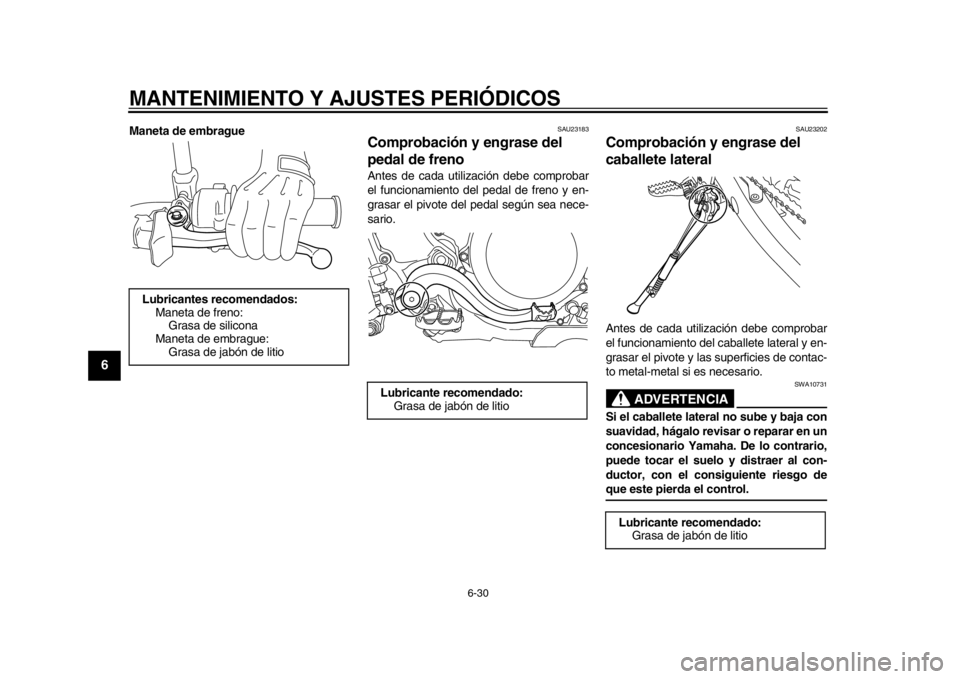

Maneta de freno:Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
Lubricante recomendado: Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
1DX-9-S1.book 30 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
2
3
4
567
8
9
SAUM1652
Engrase de los pivotes del
basculante Los pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU23272
Comprobación de la horquilla
delantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.

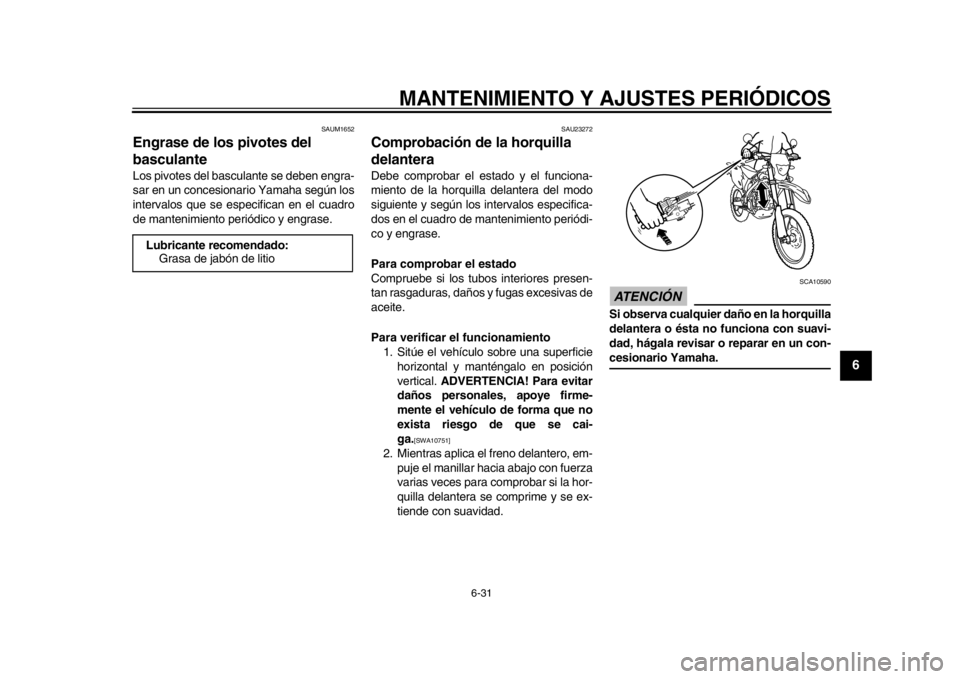

Para verificar el funcionamiento1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10751]

2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
Lubricante recomendado:
Grasa de jabón de litio
1DX-9-S1.book 31 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
1
2
3
4
56
7
8
9
SAU23283
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase. 1. Coloque un soporte debajo del motor para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-38). ADVERTENCIA!
Para evitar daños personales, apo-
ye firmemente el vehículo de forma
que no exista riesgo de que se cai-
ga.
[SWA10751]

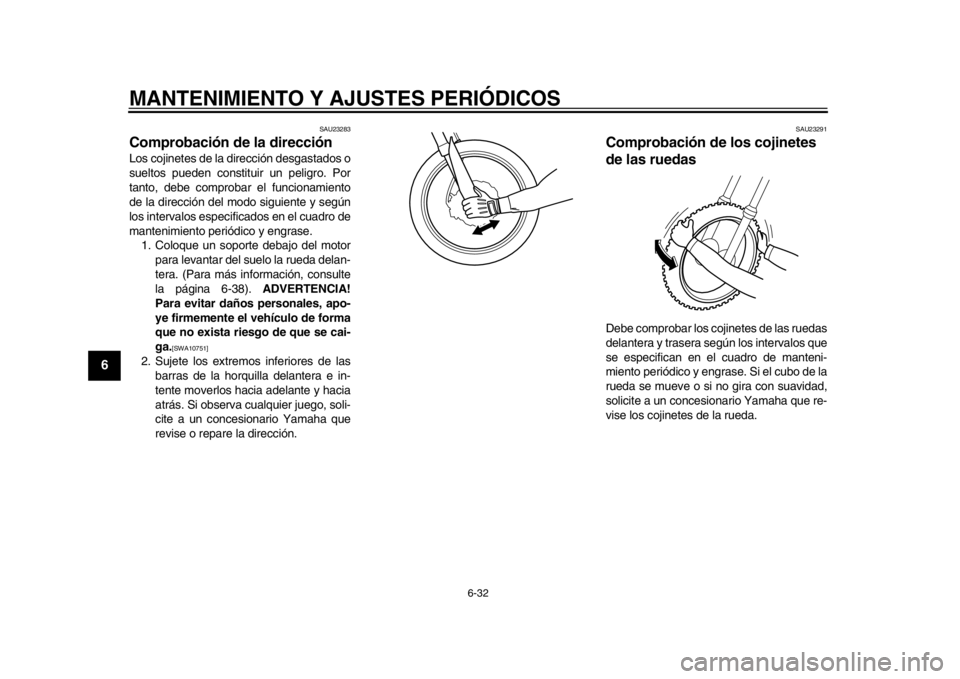

2. Sujete los extremos inferiores de las barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23291
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
1DX-9-S1.book 32 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
2
3
4
567
8
9
SAU52491
Batería La batería se encuentra debajo del asiento.
(Vease la página 3-13.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojoscuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16521
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-vencional dañará la batería.
Almacenamiento de la batería 1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que el interrup-
tor principal se encuentre en la
posición “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positi-
vo.
[SCA17810]

2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal se en-
cuentre en la posición “OFF” y, a
continuación, conecte el cable po-
sitivo antes de conectar el negati-

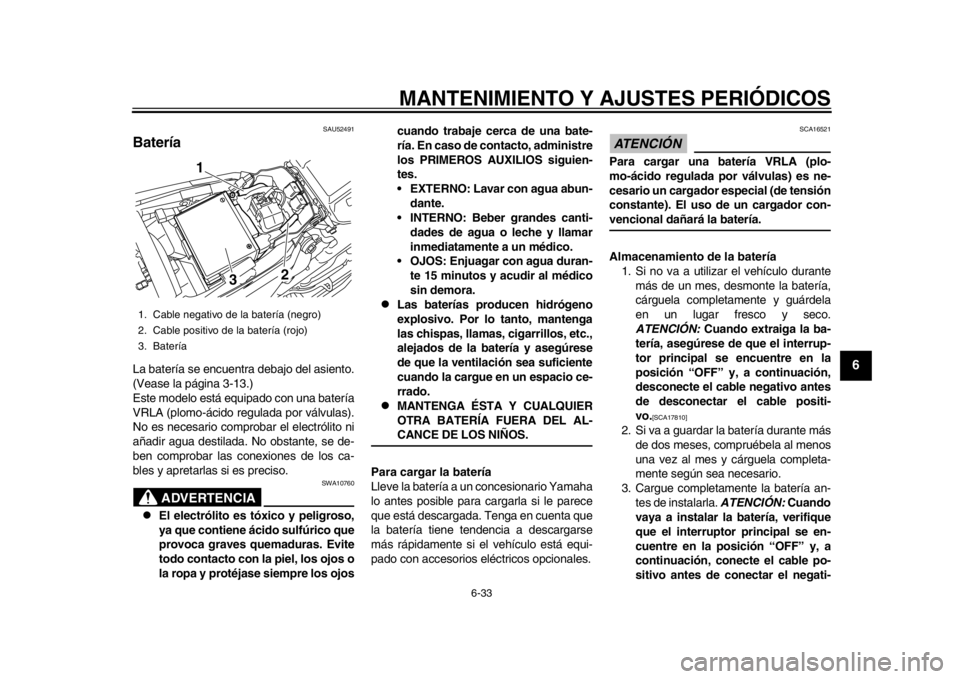

1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. Batería
1
2
3
1DX-9-S1.book 33 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
1
2
3
4
56
7
8
9
vo.
[SCA17770]

4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
SAU52422
Cambio de fusible El fusible se encuentra debajo del asiento.
(Vease la página 3-13.)
Si el fusible está fundido, cámbielo del
modo siguiente.1. Sitúe el interruptor principal en la posi- ción “OFF” y desactive todos los circui-
tos eléctricos.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15131]
3. Sitúe el interruptor principal en la posi-
ción “ON” y active los circuitos eléctri-
cos para comprobar si los dispositivos
funcionan.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible
2. Fusible de reserva
1
2
Fusible especificado:15.0 A
1DX-9-S1.book 34 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
2
3
4
567
8
9
SAU53220
Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla halógena. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.ATENCIÓN
SCA10650
Evite dañar los componentes siguien-
tes:
Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no mancharla
de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de
dedos en la bombilla del faro con
un trapo humedecido en alcohol o
diluyente.

Óptica del faro
No pegue ningún tipo de película
coloreada o adhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro depotencia superior a la especificada.1. Desmonte el carenado del faro junto

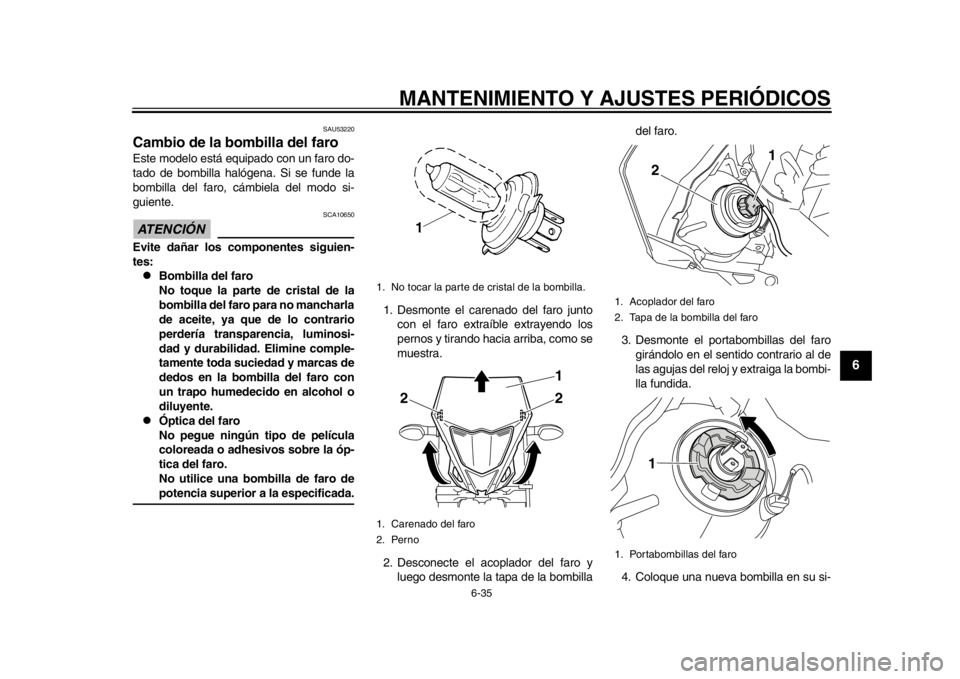

con el faro extraíble extrayendo los
pernos y tirando hacia arriba, como se
muestra.
2. Desconecte el acoplador del faro y luego desmonte la tapa de la bombilla del faro.
3. Desmonte el portabombillas del faro girándolo en el sentido contrario al de
las agujas del reloj y extraiga la bombi-
lla fundida.
4. Coloque una nueva bombilla en su si-
1. No tocar la parte de cristal de la bombilla.
1. Carenado del faro
2. Perno
22
1
1. Acoplador del faro
2. Tapa de la bombilla del faro

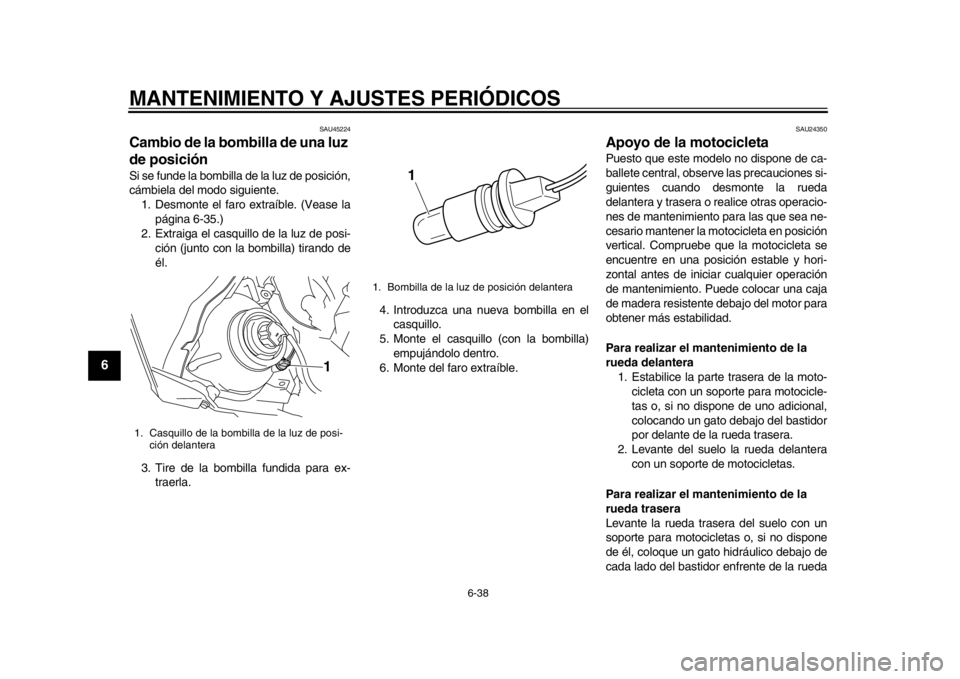

1. Portabombillas del faro
1
2
1
1DX-9-S1.book 35 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
1
2
3
4
56
7
8
9
tio y sujétela en el portabombillas.
5. Monte la tapa de la bombilla y conecte
el acoplador.
6. Monte el carenado del faro (junto con el faro extraíble) situándolo en su posi-
ción original y colocando los pernos.
7. Solicite a un concesionario Yamaha que ajuste la luz del faro según sea
necesario.
SAU24181
Luz de freno/piloto trasero Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24204
Cambio de la bombilla de un

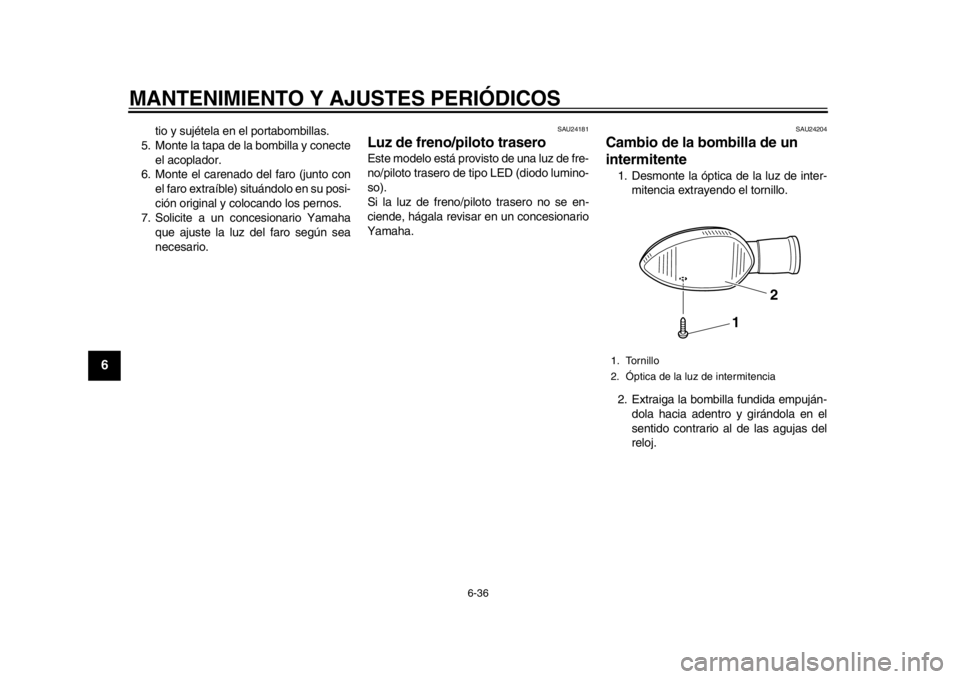

intermitente 1. Desmonte la óptica de la luz de inter-mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.1. Tornillo
2. Óptica de la luz de intermitencia
1
2
1DX-9-S1.book 36 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
2
3
4
567
8
9
3. Introduzca una nueva bombilla en elcasquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo. ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11191]

SAU24313

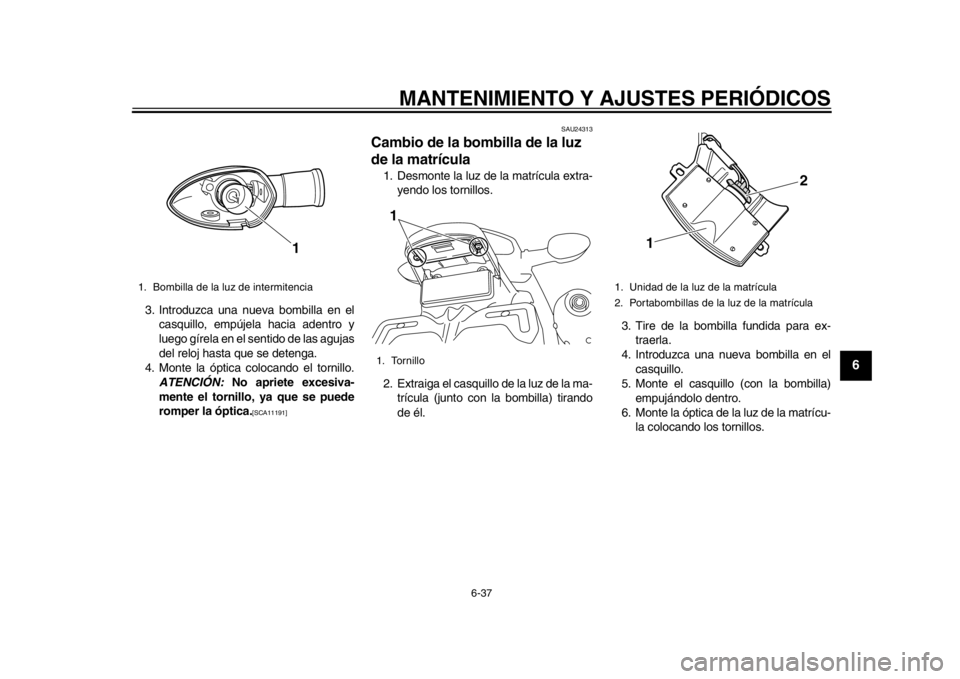

Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la luz de la matrícula extra- yendo los tornillos.
2. Extraiga el casquillo de la luz de la ma- trícula (junto con la bombilla) tirando
de él. 3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla) empujándolo dentro.
6. Monte la óptica de la luz de la matrícu- la colocando los tornillos.
1. Bombilla de la luz de intermitencia
1
1. Tornillo
1
1. Unidad de la luz de la matrícula
2. Portabombillas de la luz de la matrícula
1 2
1DX-9-S1.book 37 ページ ２０１２年８月２日　木曜日　午前９時２２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
1
2
3
4
56
7
8
9
SAU45224
Cambio de la bombilla de una luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.1. Desmonte el faro extraíble. (Vease la
página 6-35.)
2. Extraiga el casquillo de la luz de posi- ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex- traerla. 4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte del faro extraíble.
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de inicia r cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el ma ntenimiento de la
rueda delantera
1. Estabilice la parte trasera de la moto- cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el ma ntenimiento de la
rueda trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de él, coloque un gato hidráulico debajo de
cada lado del bastidor enfrente de la rueda
1. Casquillo de la bombilla de la luz de posi- ción delantera
1
1. Bombilla de la luz de posición delantera
1
1DX-9-S1.book 38 ページ ２０１２年８月２日　木曜日　午前９時２２分
