FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
234
5
6
7
8
9
SAU52892
Ajuste del conjunto
amortiguador Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle, un tornillo de ajuste del hidráulico
de extensión, un perno de ajuste del hidráu-
lico de compresión (compresión rápida) y
un tornillo de ajuste del hidráulico de com-
presión (para una amortiguación lenta en
compresión).ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.
Precarga del muelle
El ajuste de la precarga del muelle debe ser
realizado en un concesionario Yamaha, ya
que este servicio requi ere el uso de herra-
mientas especiales así como de conoci-
mientos técnicos. Los ajustes especificados
se enumeran a continuación.
La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle. Extensión
Para incrementar la
extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b). Hidráulico de compresión
Hidráulico de compresión (para una amorti-
guación rápida en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b).
1. Distancia APrecarga del muelle:
Mínima (blanda):
Distancia A = 238.5 mm (9.39 in)
Normal: Distancia A = 222 mm (8.74 in)
Máxima (dura): Distancia A = 222 mm (8.74 in)
1
1. Tornillo de ajuste del hidráulico de exten-
siónPosición de ajuste de la extensión:Mínima (blanda):
30 clic(s) en la dirección (b)*
Normal: 18 clic(s) en la dirección (b)*
Máxima (dura): 0 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente gi-
rado en la dirección (a)
(a)
(b)1
1DX-9-S1.book 16 ページ 2013年3月22日 金曜日 午後5時43分
Page 32 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
1
23
4
5
6
7
8
9
Hidráulico de compresión (para una amorti-guación lenta en compresión)Para incrementar la compresión y endure-
cerla, gire el tornillo de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el tornillo de ajuste en la dirección(b).
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste
de la amortiguación. Es posible que este margen de ajuste no se
corresponda exactament
e con las especifi-
caciones indicadas debido a ligeras diferen-
cias en fabricación.
ADVERTENCIA
SWA10221
Este conjunto amor tiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
1. Perno de ajuste del hidráulico de compre- sión (para una amortiguación rápida en
compresión)Posición del hidráulico de compre-
sión (para una amortiguación rápida
en compresión):Mínima (blanda):2 vuelta(s) en la dirección (b)*
Normal: 7/8 vuelta(s) en la dirección (b)*
Máxima (dura):
0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi- rado en la dirección (a)
1 (a)
(b)
1. Tornillo de ajuste del hidráulico de com-
presión (para una amortiguación lenta en
compresión)Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):Mínima (blanda):20 clic(s) en la dirección (b)*
Normal:
10 clic(s) en la dirección (b)*
Máxima (dura): 0 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente gi- rado en la dirección (a)
1 (a)
(b)
1DX-9-S1.book 17 ページ 2013年3月22日 金曜日 午後5時43分
Page 33 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
234
5
6
7
8
9
SAU15305
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10241
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha sino funciona correctamente.
SAU52861
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
1DX-9-S1.book 18 ページ 2013年3月22日 金曜日 午後5時43分
Page 34 of 98
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
1
23
4
5
6
7
8
9

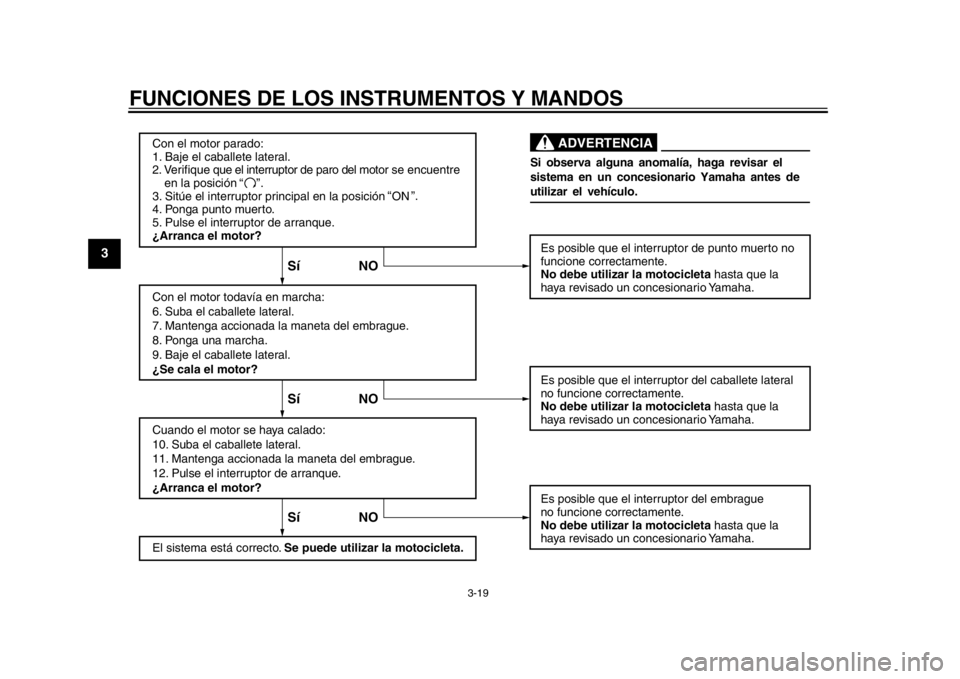

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Situe el interruptor principal en la posición ON
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
”.
“
1DX-9-S1.book 19 ページ 2013年3月22日 金曜日 午後5時43分
Page 35 of 98
4-1
2
345
6
7
8
9
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehíc ulo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo respiradero del depósito de gasolina no esté obstruido,
agrietado o dañado y comprobar la conexión del tubo. 3-9, 3-10
Aceite de motor Comprobar nivel en el depósito de aceite.
Si es necesario, añadir acei
te del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas. 6-9
Líquido refrigerante Comprobar nivel del líquido refrigerante.
Si es necesario, añadir líquido refrigeran
te del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 6-14
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-24, 6-25
1DX-9-S1.book 1 ページ 2013年3月22日 金曜日 午後5時43分
Page 36 of 98
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
1
2
34
5
6
7
8
9
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o es
ponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-24, 6-25
Embrague Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario. 6-22
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesi
onario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-19, 6-29
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 6-29
Cadena de transmisión Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario. 6-26, 6-28
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumát
icos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 6-19, 6-21
Pedal de cambio Verificar si el funcionamiento es suave.
Corregir si es necesario. 6-23
Pedal de freno Verificar si el funcionamiento es suave.
Lubricar el punto de pivote del pedal si es necesario. 6-30
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de las manetas si es necesario. 6-29
ELEMENTO COMPROBACIONES PÁGINA
1DX-9-S1.book 2 ページ 2013年3月22日 金曜日 午後5時43分
Page 37 of 98
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
2
345
6
7
8
9
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario. 6-30
Fijaciones del bastidor Comprobar que todas las tuercas, per
nos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistem
a de corte del circuito de encendido.
Si el sistema no funciona correctament e, solicitar a un concesionario Yamaha
que revise el vehículo. 3-18
ELEMENTO COMPROBACIONES PÁGINA
1DX-9-S1.book 3 ページ 2013年3月22日 金曜日 午後5時43分
Page 38 of 98
5-1
1
2
3
45
6
7
8
9
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAU46632
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso la pantalla multi-
función muestra el código de error 30,
pero no se trata de un fallo. Gire la lla-
ve a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso la pantalla mul-
tifunción muestra el código de error
70, pero no se trata de un fallo. Pulse
el interruptor de arranque para elimi-
nar el código de error y volver a poneren marcha el motor.
SAU52905
Arranque del motor en frío ATENCIÓN
SCA11042
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-18.
1. Sitúe el interruptor principal en la posi- ción “ON” y verifique que el interruptor
de paro del motor se encuentre en
“”.
Las luces de aviso siguientes deben
encenderse durante unos segundos y
luego apagarse.
Luz de aviso del nivel de gasolina
Luz de aviso de avería del motor
ATENCIÓN
SCA17781
Si una luz de aviso no se enciende ini-
cialmente al situar el interruptor princi-
pal en la posición “ON” o permanece
1DX-9-S1.book 1 ページ 2013年3月22日 金曜日 午後5時43分
Page 39 of 98
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
2
3
456
7
8
9
encendida, consulte la página 3-1 para
comprobar el circuito de la luz de avisocorrespondiente.
2. Ponga punto muerto. La luz indicadora de punto muerto se debe encender. Si
no se enciende, haga revisar el circui-
to eléctrico en un concesionario
Yamaha.
3. Accione el estárter y cierre completa-
mente el acelerador. (Vease la
página 3-12.)
4. Arranque el motor pulsando el inte-
rruptor de arranque o accionando la
palanca de arranque.
Si el motor no arranca con el interrup-
tor de arranque, suelte el interruptor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe
ser lo más breve posible a fin de pre-
servar la batería. No accione el arran-
que durante más de 10 segundos
seguidos. Si el motor no arranca con el
motor de arranque, inténtelo con el
sistema de arranque a pedal.ATENCIÓN
SCA17801
Si el motor de arranque no gira cuando
pulsa el interruptor de arranque, deje de
pulsarlo inmediatamente para evitar que
el motor de arranque se sobrecargue y
ponga en marcha el motor con el siste-
ma de arranque a pedal.NOTAUtilice el sistema de arranque a pedal cuan-
do la temperatura ambiente esté por debajo
de 10 C (50 F) o cuando se encuentre agran altitud.
5. Cuando el motor se haya calentado desactive el estárter.NOTAEl motor está caliente cuando responde con
normalidad al acelerador con el estárterdesactivado.

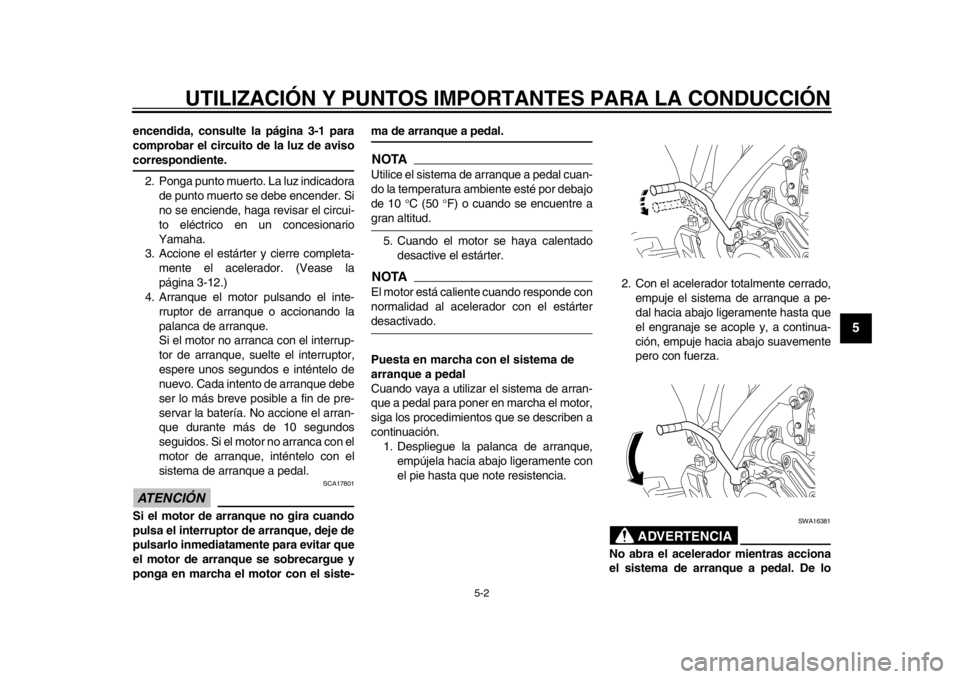

Puesta en marcha con el sistema de
arranque a pedal
Cuando vaya a utilizar el sistema de arran-
que a pedal para poner en marcha el motor,
siga los procedimientos que se describen a
continuación.1. Despliegue la palanca de arranque,
empújela hacia abajo ligeramente con
el pie hasta que note resistencia. 2. Con el acelerador totalmente cerrado,
empuje el sistema de arranque a pe-
dal hacia abajo ligeramente hasta que
el engranaje se acople y, a continua-
ción, empuje hacia abajo suavemente
pero con fuerza.
ADVERTENCIA
SWA16381
No abra el acelerador mientras acciona
el sistema de arranque a pedal. De lo
1DX-9-S1.book 2 ページ 2013年3月22日 金曜日 午後5時43分
Page 40 of 98
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
1
2
3
45
6
7
8
9
contrario la palanca de arranque puededar un golpe de retroceso.NOTASi el motor no arranca, sitúe el interruptor
principal en “OFF” y accione lentamente el
sistema de arranque a pedal entre 10 y 20
veces con el acelerador al máximo para eli-
minar del motor la mezcla aire-combustiblerica.
SAU52971
Arranque del motor en caliente Utilice el mismo procedimiento que el des-
crito para el arranque en frío, salvo que el
estárter no es necesario cuando el motor
está caliente.NOTA
Si el motor no arranca en un lugar si-
tuado a gran altitud, intente arrancar
con el puño del acelerador abierto uno
o dos grados.
La marca en la caja del acelerador in-
dica cinco grados. Utilice la marca
como referencia cuando abra el puñodel acelerador.

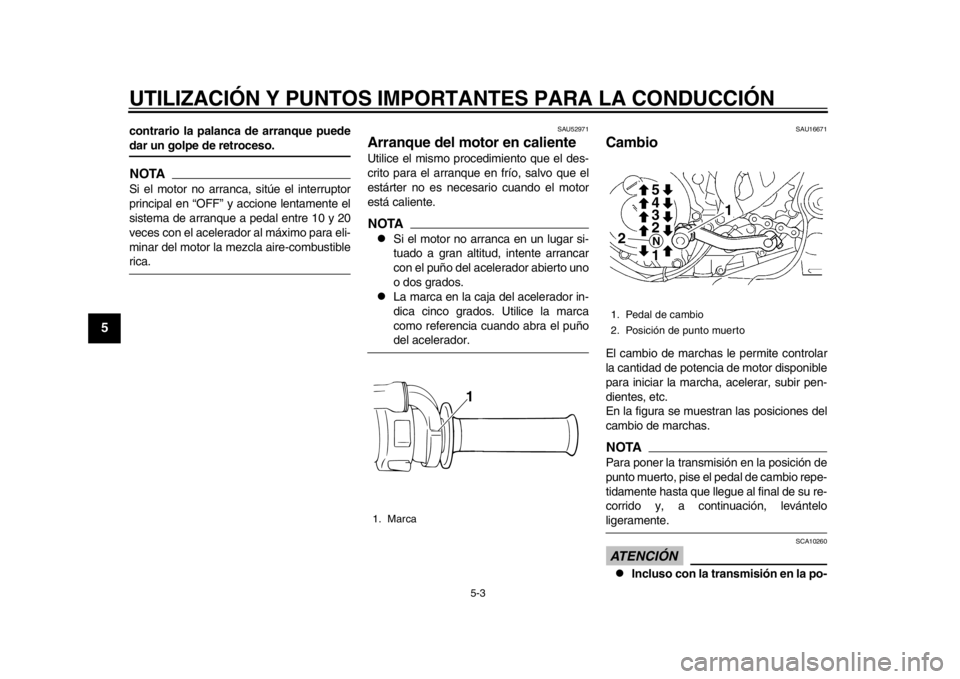

SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levánteloligeramente.ATENCIÓN
SCA10260
Incluso con la transmisión en la po-
1. Marca
1
1. Pedal de cambio
2. Posición de punto muerto
2 3
4 5N11
2
1DX-9-S1.book 3 ページ 2013年3月22日 金曜日 午後5時43分
