YAMAHA WR 450F 2014 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2014, Model line: WR 450F, Model: YAMAHA WR 450F 2014Pages: 100, PDF-Größe: 2.65 MB
Page 21 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
234
5
6
7
8
9
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 3 und4 wiederholen.
Messmodus (zur Kalibrierung der Weg-
streckenzähler-Anzeige)
Der Wegstreckenzähler soll die Genauig-
keit der Tageskilometerzähler-Anzeige
beim Enduro-Fahren verbessern. Durch
Kalibrierung dieser Anzeige anhand der in
der Enduro-Streckenkarte angegebenen
Entfernungen wird der Fahrer besser mit
der Strecke vertraut. Außerdem ist die Kali-
brierung der Anzeige auch für die Auswahl
vom Standard abweichender Reifen, Rä-
der, Ritzelgrößen, usw. nützlich. Weitere In-
formationen zur Verwendung dieser
Anzeige gibt Ihnen gerne Ihre
Yamaha-Fachwerkstatt in Ihrer Nähe.
Kalibrieren Sie den Wegstreckenzähler wie
folgt.
Drücken Sie Wahlknopf “SLCT 1”, um die
Anzeige zu erhöhen. Drücken Sie Wahl-
knopf “SLCT 2”, um die Anzeige zu verrin-
gern. Drücken und Halten eines
Wahlknopfes erhöht oder verringert die An-
zeige fortlaufend, bis der Wahlknopf losge-
lassen wird.
HINWEISDie Kalibrierung des Wegstreckenzählersist unabhängig von der Stoppuhr möglich.
Zurückstellen des Wegstreckenzählers
oder Zurückstellen des Wegstrecken-
zählers in Verbindung mit der StoppuhrHINWEISDas Zurückstellen kann nur für den Weg-
streckenzähler oder für den Wegstrecken-
zähler in Verbindung mit der Stoppuhrvorgenommen werden.
Zurückstellen des Wegstreckenzählers1. Sicherstellen, dass die Stoppuhr in Be- trieb ist.
2. Den Rückstellknopf “RST” mindestens
zwei Sekunden lang gedrückt halten,
um den Wegstreckenzähler auf Null
zurückzustellen.
Zurückstellen des Wegstreckenzählers inVerbindung mit der Stoppuhr1. Die Stoppuhr anhalten.
2. Den Rückstellknopf “RST” mindestens zwei Sekunden lang gedrückt halten,
um den Wegstreckenzähler und die
Stoppuhr auf Null zurückzustellen.
GAU1234C
Lenkerarmaturen Links
Rechts1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
1
2
31
2
1DX-9-G2.book 6 ページ 2013年3月6日 水曜日 午前10時14分
Page 22 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
23
4
5
6
7
8
9
GAU12400
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter auf
“ ” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU52440
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn das Zündschloss auf “ON” und
der Starterschalter gedrückt wird, damit
wird jedoch keine Störung angezeigt.
GAU12820

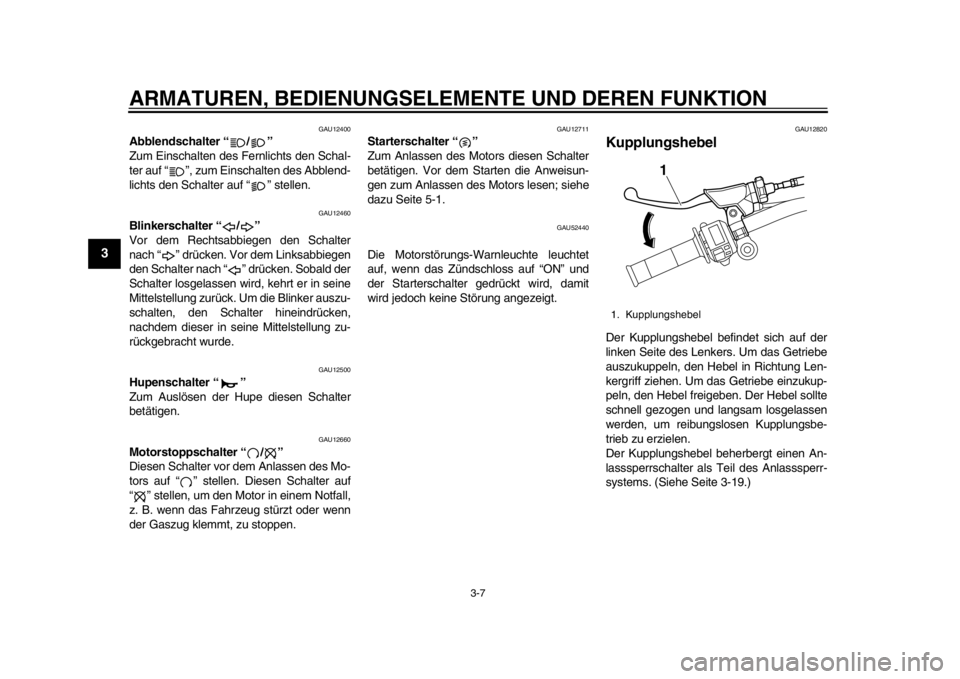

Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
1
1DX-9-G2.book 7 ページ 2013年3月6日 水曜日 午前10時14分
Page 23 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
234
5
6
7
8
9
GAU12871
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU41264
Handbremshebel Der Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einer Einstellschrau-
be für die Bremshebelposition ausgestattet.
Abstand zwischen Bremshebel und Gas-
drehgriff folgendermaßen einstellen.1. Die Gummiabdeckung zum Ende des Bremshebels schieben.
2. Die Kontermutter lockern. 3. Den Bremshebel vom Gasdrehgriff
weg halten und dabei die Einstell-
schraube in Richtung (a) drehen, um
den Abstand zu vergrößern, bzw. in
Richtung (b), um den Abstand zu ver-
kleinern.
4. Die Kontermutter festziehen.
5. Die Gummiabdeckung in ihre ur- sprüngliche Position bringen.
1. Fußschalthebel
1
1. Gummiabdeckung
2. Handbremshebel
3. Abstand zwischen Handbremshebel und Gasdrehgriff
4. Kontermutter
5. Einstellschraube für die Bremshebelposi- tion
1
2
3
4
5
(b)
(a)
Abstand zwischen Bremshebel und
Gasdrehgriff:
Minimal (kürzester Weg):
76 mm (2.99 in)
Standard: 95 mm (3.74 in)
Maximal (längster Weg): 97 mm (3.82 in)
1DX-9-G2.book 8 ページ 2013年3月6日 水曜日 午前10時14分
Page 24 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1
23
4
5
6
7
8
9
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13182
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eineBrandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zuverringern.
1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.

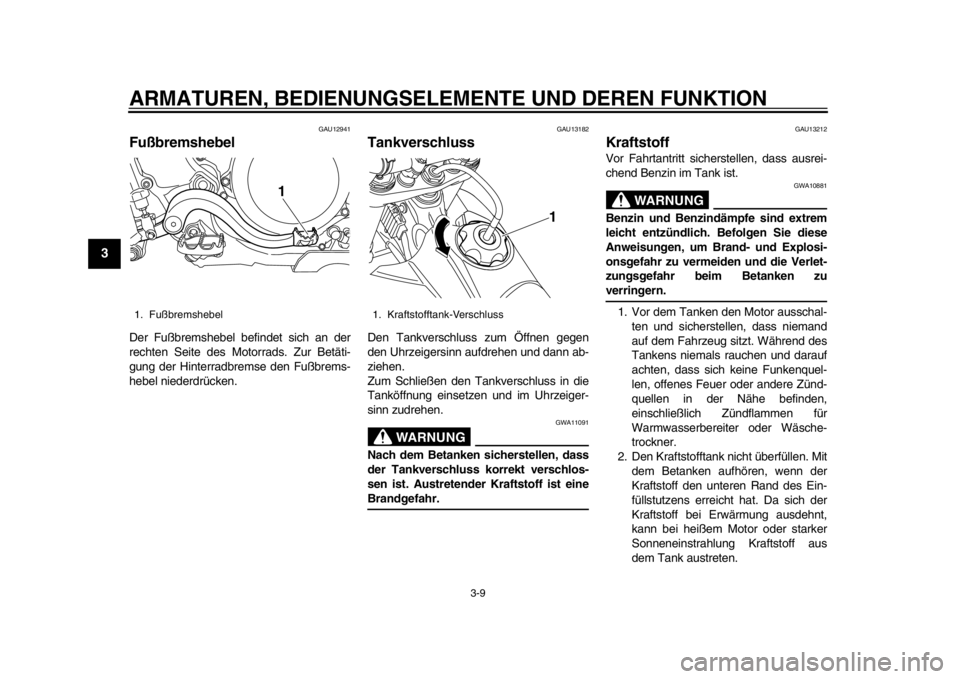

1. Fußbremshebel
1
1. Kraftstofftank-Verschluss
1
1DX-9-G2.book 9 ページ 2013年3月6日 水曜日 午前10時14分
Page 25 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
234
5
6
7
8
9
3. Verschütteten Kraftstoff immer sofortaufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene
Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13391
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei- ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.

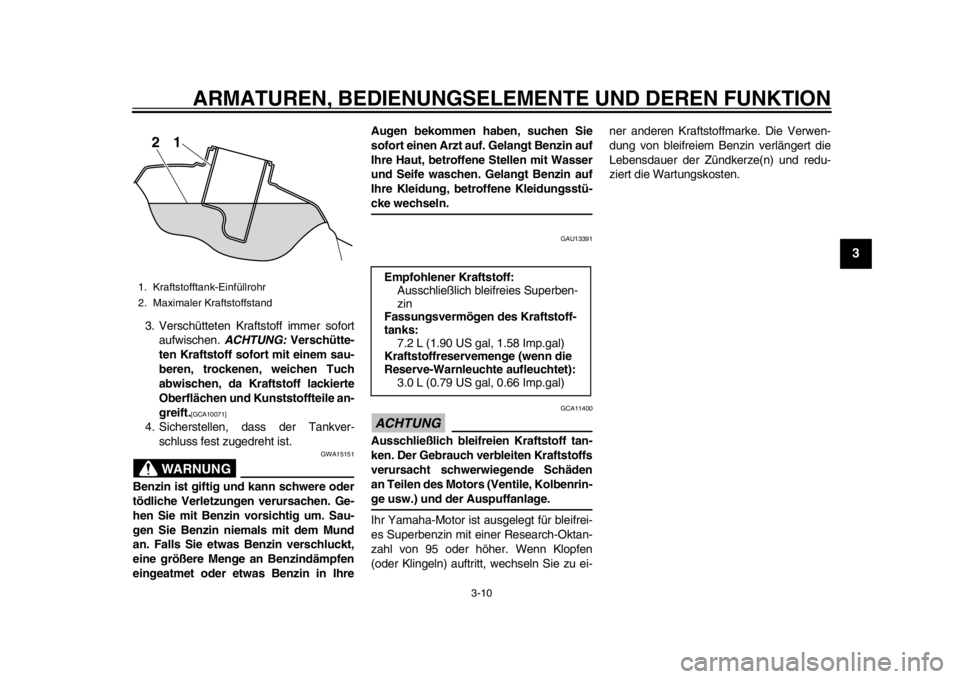

1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
21
Empfohlener Kraftstoff:
Ausschließlich bleifreies Superben-
zin
Fassungsvermögen des Kraftstoff-
tanks:
7.2 L (1.90 US gal, 1.58 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.0 L (0.79 US gal, 0.66 Imp.gal)
1DX-9-G2.book 10 ページ 2013年3月6日 水曜日 午前10時14分
Page 26 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
1
23
4
5
6
7
8
9
GAU41360
Kraftstofftank-
Belüftungsschlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Schlauchanschluss prüfen.
Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
HINWEISWenn der Kraftstofftank-Belüftungs-
schlauch abfällt, muss er auf den Kraftstoff-
tankdeckel wieder aufgesetzt werden (diePfeilmarkierung auf der Rückschlagventil
muss wie abgebildet nach unten weisen).
GAU13433
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niem
als in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am

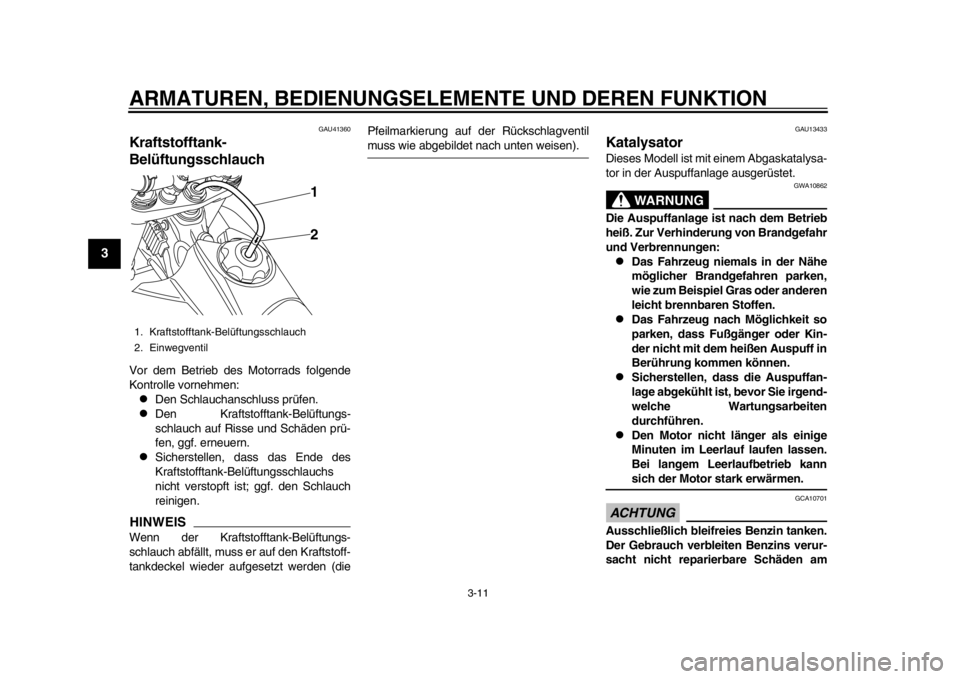

1. Kraftstofftank-Belüftungsschlauch
2. Einwegventil
21
1DX-9-G2.book 11 ページ 2013年3月6日 水曜日 午前10時14分
Page 27 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
234
5
6
7
8
9
Abgaskatalysator.
GAU53230
Chokehebel Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das der
Choke liefert.
Zum Aktivieren des Chokes, den Chokehe-
bel in Richtung (a) schieben.
Zum Abschalten des Chokes, den Choke-
hebel in Richtung (b) schieben.
GAU13650
Kickstarter Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten. Dieses Modell ist mit ei-
nem Primär-Kickstart hebel ausgestattet,
wodurch in jedem Gang gestartet werden
kann, wenn die Kupplung ausgerückt ist. Es
wird jedoch empfohlen, das Getriebe vor
dem Starten in Neutral zu stellen.
1. Chokehebel/Leerlaufeinstellschraube
(a)
(b)1
1. Kickstarterhebel1
1DX-9-G2.book 12 ページ 2013年3月6日 水曜日 午前10時14分
Page 28 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
1
23
4
5
6
7
8
9
GAU53100

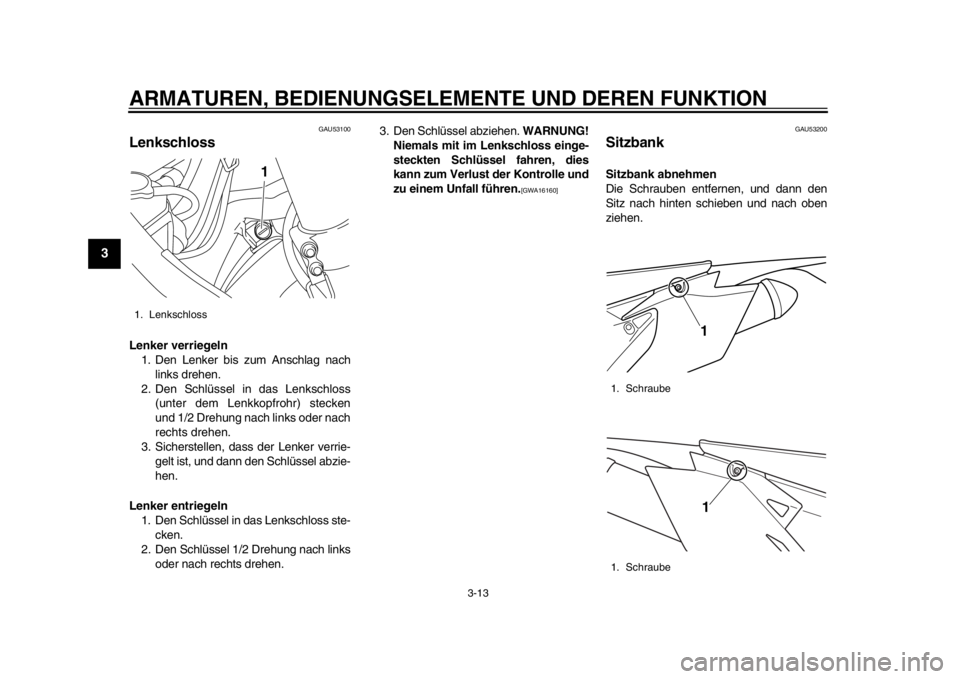

Lenkschloss Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Den Schlüssel in das Lenkschloss (unter dem Lenkkopfrohr) stecken
und 1/2 Drehung nach links oder nach
rechts drehen.
3. Sicherstellen, dass der Lenker verrie- gelt ist, und dann den Schlüssel abzie-
hen.
Lenker entriegeln 1. Den Schlüssel in das Lenkschloss ste- cken.
2. Den Schlüssel 1/2 Drehung nach links
oder nach rechts drehen. 3. Den Schlüssel abziehen.
WARNUNG!
Niemals mit im Lenkschloss einge-
steckten Schlüssel fahren, dies
kann zum Verlust der Kontrolle und
zu einem Unfall führen.
[GWA16160]
GAU53200
Sitzbank Sitzbank abnehmen
Die Schrauben entfernen, und dann den
Sitz nach hinten schieben und nach oben
ziehen.
1. Lenkschloss
1
1. Schraube
1. Schraube
11
1DX-9-G2.book 13 ページ 2013年3月6日 水曜日 午前10時14分
Page 29 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
234
5
6
7
8
9
Sitzbank montieren1. Den Schlitz in der Sitzbank auf den
Vorsprung im Kraftstofftank aufsetzen.
2. Die Sitzbank in die ursprüngliche Lage bringen und dann festschrauben.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU52450
Teleskopgabel einstellen
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten undStabilität.
Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide
Einstellschrauben in Richtung (b) drehen. Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide
Einstellschrauben in Richtung (b) drehen.
1. Aufnahmenut
2. Vorsprung2
1
1. Zugstufendämpfungs-EinstellschraubeEinstellung der Zugstufendämpfung:
Minimal (weich):
20 Klick(s) in Richtung (b)*
Standard: 12 Klick(s) in Richtung (b)*
Maximal (hart): 0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
1
(a) (b)
1DX-9-G2.book 14 ページ 2013年3月6日 水曜日 午前10時14分
Page 30 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
1
23
4
5
6
7
8
9
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein- stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
GAU14793
Entlüftung der Teleskopgabel
WARNUNG
GWA10200
Stets beide Gabelholme entlüften, an-
dernfalls kann das Fahrverhalten unddie Stabilität beeinträchtigt werden.
Bei Fahren in extrem
erschwerten Bedin-
gungen werden die Lufttemperatur und der
Druck in der Vorderradgabel ansteigen.
Dies lässt die Vorspannung der Federung
ansteigen und führt zu einer Verhärtung der
Vorderradaufhängung. Tritt dies ein, so ist
die Teleskopgabel wie folgt zu entlüften. 1. Um das Vorderrad vom Boden abzu- heben; siehe Seite 6-38.HINWEISBeim Entlüften der Vorderradgabel darf die
Frontpartie des Fahrzeugs nicht belastetsein.
2. Die Entlüftungsschrauben entfernen und sämtliche Luft aus jedem Gabel-
holm austreten lassen.

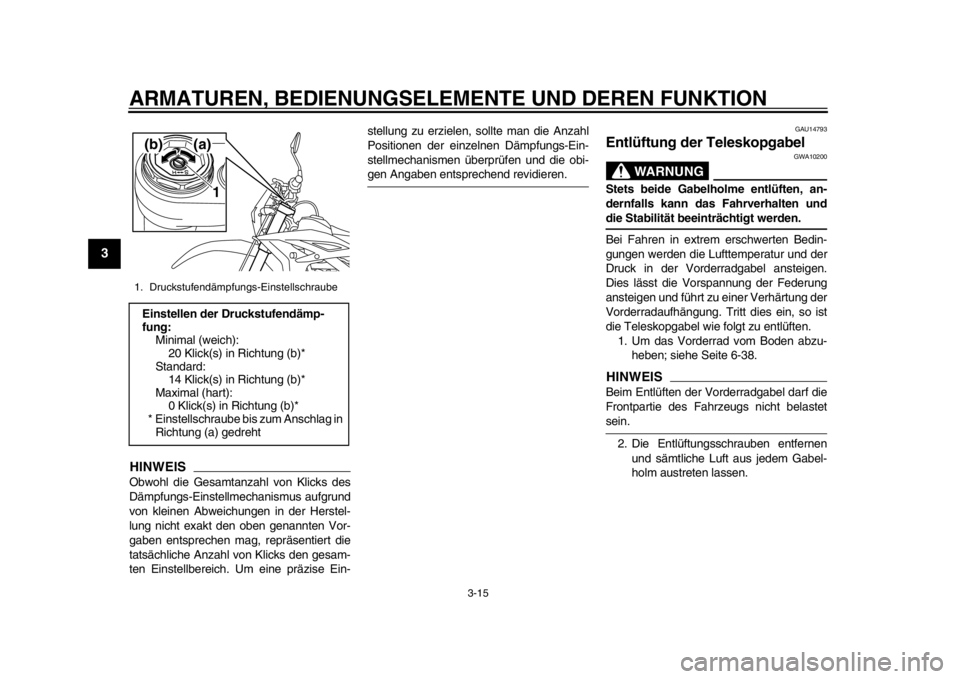

1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:Minimal (weich):20 Klick(s) in Richtung (b)*
Standard:
14 Klick(s) in Richtung (b)*
Maximal (hart): 0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
(a)(b)
1
1DX-9-G2.book 15 ページ 2013年3月6日 水曜日 午前10時14分
