COMMANDES ET INSTRUMENTS
3-16
234
5
6
7
8
9
3. Remettre les vis de purge en place.
4. Reposer la roue avant sur le sol, puisdéployer la béquille latérale.
FAU52892
Réglage du combiné
ressort-amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
du ressort, d’une vis de réglage de la force
d’amortissement à la détente, d’une vis de
réglage de la force d’amortissement à la
compression (pour un amortissement rapi-
de) et d’une vis de réglage de la force
d’amortissement à la compression (pour un
amortissement lent).ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Précontrainte de ressort
Le réglage de la précontrainte du ressort
doit être confié à un concessionnaire
Yamaha, car il requiert des outils spéciaux
et un savoir-faire particulier. Les réglages
spécifiques figurent ci-après.
Le réglage de la précontrainte de ressort est
déterminé en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré-
contrainte de ressort est réduite. Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Vis de purge d’air
1
1. Distance APrécontrainte de ressort :
Minimum (réglage souple) :
Distance A = 238.5 mm (9.39 in)
Standard : Distance A = 222 mm (8.74 in)
Maximum (réglage dur) : Distance A = 222 mm (8.74 in)
1
1DX-9-F2.book 16 ページ ２０１３年３月６日　水曜日　午前９時５０分

COMMANDES ET INSTRUMENTS
3-17
1
23
4
5
6
7
8
9
Force d’amortissement à la compres-
sion
Force d’amortissement à la compression(pour un amortissement rapide)Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-ment, tourner la vis de réglage dans le sens
(a). Pour réduire la
force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b). Force d’amortissement à la compression
(pour un amortissement lent)Pour augmenter la forc
e d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).

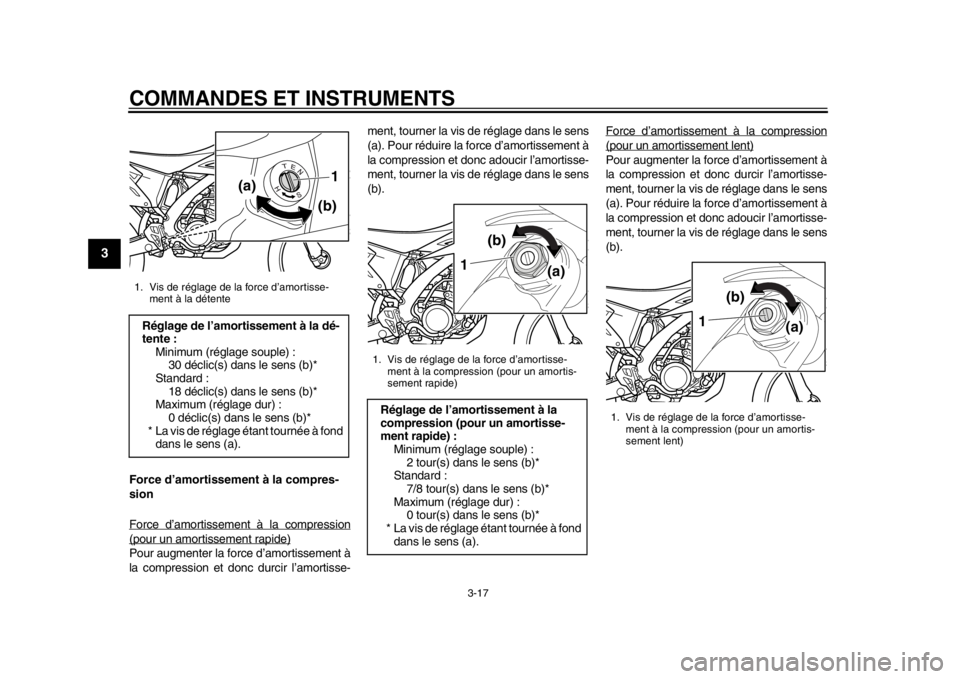

1. Vis de réglage de la force d’amortisse- ment à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :30 déclic(s) dans le sens (b)*
Standard :
18 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 0 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
(a)
(b)1
1. Vis de réglage de la force d’amortisse-
ment à la compression (pour un amortis-
sement rapide)Réglage de l’amortissement à la
compression (pour un amortisse-
ment rapide) :Minimum (réglage souple) :
2 tour(s) dans le sens (b)*
Standard : 7/8 tour(s) dans le sens (b)*
Maximum (réglage dur) :
0 tour(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
1 (a)
(b)
1. Vis de réglage de la force d’amortisse-
ment à la compression (pour un amortis-
sement lent)
1 (a)
(b)
1DX-9-F2.book 17 ページ ２０１３年３月６日　水曜日　午前９時５０分

COMMANDES ET INSTRUMENTS
3-18
234
5
6
7
8
9
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-glage de la force d’amortissement.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné res-
sort-amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné res-
sort-amortisseur endommagé ou
usé. Tout entretien d’un combiné
ressort-amortisseur doit être confiéà un concessionnaire Yamaha.
FAU15305
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à lasection suivante.)
AVERTISSEMENT
FWA10241
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du cou-
pe-circuit d’allumage
de Yamaha permet
de rappeler au pilote qu’il doit relever la
béquille latérale avant de se mettre en
route. Il convient donc de contrôler régu-
lièrement ce système et de le faire répa-
rer par un concessionnaire Yamaha encas de mauvais fonctionnement.
Réglage de l’amortissement à la
compression (pour un amortisse-
ment lent) :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard : 10 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 0 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond
dans le sens (a).
1DX-9-F2.book 18 ページ ２０１３年３月６日　水曜日　午前９時５０分

COMMANDES ET INSTRUMENTS
3-19
1
23
4
5
6
7
8
9
FAU52861
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.

Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
1DX-9-F2.book 19 ページ ２０１３年３月６日　水曜日　午前９時５０分

COMMANDES ET INSTRUMENTS
3-20
234
5
6
7
8
9

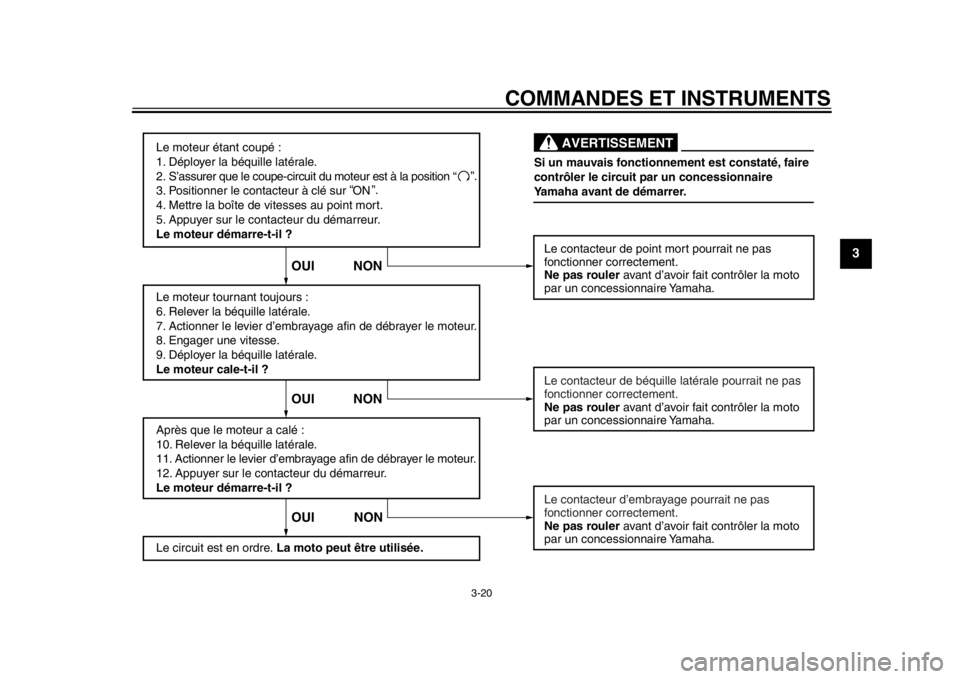

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Positionner le contacteur à clé sur ON
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“
”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit
par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
“ ”.
1DX-9-F2.book 20 ページ ２０１３年３月６日　水曜日　午前９時５０分

4-1
1
2
34
5
6
7
8
9
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
FAU15597
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans cemanuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au ni
veau des durites d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant n’est ni bou-
chée, craquelée ou autrement endommagée, et qu’elle est branchée correcte-
ment. 3-9, 3-11
Huile moteur Contrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du ty
pe recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 6-9
Liquide de refroidissement Contrôler le niveau du liquide de refroidissement.
Si nécessaire, ajouter du liquide
de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-14
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique par
un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frei n du type spécifié jusqu’au niveau spéci-
fié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-24, 6-25
1DX-9-F2.book 1 ページ ２０１３年３月６日　水曜日　午前９時５０分

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
2
345
6
7
8
9
Frein arrière Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-24, 6-25
Embrayage Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire. 6-22
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et
le boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-19, 6-29
Câbles de commande S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire. 6-29
Chaîne de transmission Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire. 6-27, 6-28
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et
la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire. 6-20, 6-21
Sélecteur au pied S’assurer du fonctionnement en douceur.
Corriger si nécessaire. 6-24
Pédale de frein S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots. 6-30
Levier de frein et
d’embrayage S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.
6-29
ÉLÉMENTS
CONTRÔLES PAGES
1DX-9-F2.book 2 ページ ２０１３年３月６日　水曜日　午前９時５０分

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
1
2
34
5
6
7
8
9
Béquille latérale S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire. 6-30
Attaches du cadre S’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire. —
Instruments, éclairage,
signalisation et contacteurs Contrôler le fonctionnement.
Corriger si nécessaire.
—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire co
ntrôler le véhicule par un conces-
sionnaire Yamaha. 3-18
ÉLÉMENTS CONTRÔLES PAGES
1DX-9-F2.book 3 ページ ２０１３年３月６日　水曜日　午前９時５０分

5-1
2
3
456
7
8
9
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par unaccident et des blessures.
FAU55880
N.B.Ce modèle est équipé de :
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une dé-
faillance. Tourner la clé sur “OFF”,
puis sur “ON” pour effacer le code d’er-
reur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du bouton du démarreur.

un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 70. Il ne s’agit pas d’une dé-
faillance. Appuyer sur le contacteur de
démarreur afin d’effacer le code d’er-
reur et de remettre le moteur en mar-che.
FAU52905
Mise en marche d’un moteur
froid ATTENTION
FCA11042
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
Afin que le coupe-circ uit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.

Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-19 pour plus de
détails.
1. Positionner le contacteur à clé sur “ON” et s’assurer que le coupe-circuit
du moteur est placé sur “ ”.
Les témoins d’alerte suivants de-
vraient s’allumer pendant quelques
secondes, puis s’éteindre.
Témoin d’alerte du niveau de car-
burant

Témoin d’alerte de panne moteur
ATTENTION
FCA17781
Si un témoin d’alerte ne s’allume pas
lorsque le contacteur à clé est position-
1DX-9-F2.book 1 ページ ２０１３年３月６日　水曜日　午前９時５０分

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
1
2
3
45
6
7
8
9
né sur “ON” ou s’il ne s’éteint pas par la
suite, se reporter à la page 3-1 et effec-tuer le contrôle de son circuit.2. Mettre la boîte de vitesses au point mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 3-12.)
4. Mettre le moteur en marche en ap- puyant sur le contacteur du démarreur
ou en actionnant la pédale de kick.
Si le moteur ne se met pas en marche
à l’aide du contact eur du démarreur,
relâcher celui-ci, puis attendre quel-
ques secondes avant de faire un nou-
vel essai. Chaque essai de mise en
marche doit être aussi court que possi-
ble afin d’économiser l’énergie de la
batterie. Ne pas actionner le démar-
reur pendant plus de 10 secondes
d’affilée. Si le moteur ne se met pas en
marche à l’aide du démarreur, utiliser
le kick.ATTENTION
FCA17801
Si le démarreur ne tourne pas lorsque le
contacteur du démarreur est actionné,
arrêter immédiatement pour éviter toute
charge sur le moteur et démarrer le mo-
teur en appuyant sur la pédale de kick.N.B.Utiliser le kick lors que la température am-
biante est inférieure à 10 C (50 F) ou enhaute altitude.
5. Quand le moteur est chaud, refermer le starter.N.B.Le moteur est chaud lorsqu’il répond rapi-
dement à l’accélération le starter étant fer-mé.

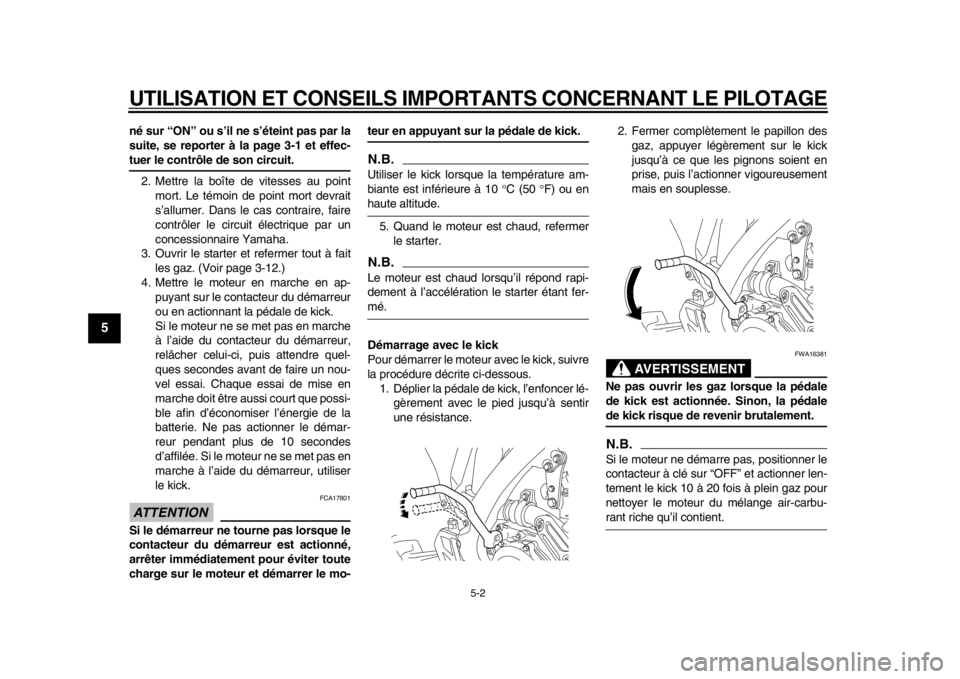

Démarrage avec le kick
Pour démarrer le moteur avec le kick, suivre
la procédure décrite ci-dessous. 1. Déplier la pédale de kick, l’enfoncer lé- gèrement avec le pied jusqu’à sentir
une résistance. 2. Fermer complètement le papillon des
gaz, appuyer légèrement sur le kick
jusqu’à ce que les pignons soient en
prise, puis l’actionner vigoureusement
mais en souplesse.
AVERTISSEMENT
FWA16381
Ne pas ouvrir les gaz lorsque la pédale
de kick est actionnée. Sinon, la pédalede kick risque de revenir brutalement.N.B.Si le moteur ne démar re pas, positionner le
contacteur à clé sur “OFF” et actionner len-
tement le kick 10 à 20 fois à plein gaz pour
nettoyer le moteur du mélange air-carbu-rant riche qu’il contient.
1DX-9-F2.book 2 ページ ２０１３年３月６日　水曜日　午前９時５０分
