CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
1
2
3
4
5
678
9
10
11
12
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharada de las de té de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu- jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[SWA10952]
4. Engrase todos los cables de control ylos puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-32.
NOTAEfectúe todas las reparaciones necesariasantes de guardar la motocicleta.
1DX-9-S3.book 4 ページ ２０１４年２月２４日　月曜日　午後５時５５分

8-1
1
2
3
4
5
6
78
9
10
11
12
ESPECIFICACIONES
SAU58580
Dimensiones:Longitud total: 2315 mm (91.1 in)
Anchura total: 825 mm (32.5 in)
Altura total: 1275 mm (50.2 in)
Altura del asiento:
960 mm (37.8 in)
Distancia entre ejes: 1475 mm (58.1 in)
Holgura mínima al suelo: 335 mm (13.19 in)
Radio de giro mínimo:
2400 mm (94.5 in)Peso:Peso en orden de marcha:129 kg (284 lb)
Masa técnicamente admi sible (Carga máxima
+ Peso en vacío): 219 kg (483 lb)Motor:Tipo de motor:4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
449 cm
3
Calibre  Carrera:
95.0  63.4 mm (3.74  2.50 in)
Relación de compresión: 12.3 : 1
Sistema de arranque:
Sistema de arranque eléctrico y a pedal Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:YAMALUBE
Tipo: SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite: 0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)Sistema de refrigeración:Capacidad del radiador (incluidas todas las ru-
tas):1.04 L (1.10 US qt, 0.92 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedo
Combustible:Combustible recomendado:Únicamente gasolina super sin plomo
Capacidad del depósito de combustible: 7.2 L (1.90 US gal, 1.58 Imp.gal)
Cantidad de reserva de combustible: 3.0 L (0.79 US gal, 0.66 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:Marca ID:
1DX1 00Bujía(s):Fabricante/modelo:NGK/CR8E
Distancia entre elec trodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague: Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:2.652 (61/23)
Transmisión final: Cadena
Relación de reducción secundaria:
3.357 (47/14)
Tipo de transmisión: Velocidad 5, engrane constante
Operación: Operación con pie izquierdo
Relación de engranajes:
1a: 2.417 (29/12)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
1DX-9-S3.book 1 ページ ２０１４年２月２４日　月曜日　午後５時５５分

ESPECIFICACIONES
8-2
1
2
3
4
5
6
789
10
11
12
2a: 1.733 (26/15)
3a:
1.313 (21/16)
4a: 1.050 (21/20)
5a: 0.840 (21/25)
Chasis:Tipo de bastidor: Semi doble cuna
Ángulo del eje delantero: 27.00 
Base del ángulo de inclinación:
115 mm (4.5 in)Neumático delantero:Tipo:Con cámara
Tamaño:
80/100-21M/C 51P
Fabricante/modelo: BRIDGESTONE/GRITTY-ED03 ENeumático trasero:Tipo:
Con cámara
Tamaño: 120/90-18M/C 65P
Fabricante/modelo: BRIDGESTONE/GRITTY-ED04 E
Carga máxima:
90 kg (198 lb)
* (Peso total del conductor, equipaje y acce-
sorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:0–90 kg (0–198 lb)
Delantero:
150 kPa (1.50 kgf/cm
2, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
Rueda delantera:Tipo de rueda: Rueda de radios
Tamaño de la llanta:
21x1.60Rueda trasera:Tipo de rueda:Rueda de radios
Tamaño de la llanta:
18x2.15Freno delantero:Tipo:Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4
Suspensión delantera:Tipo:Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 300 mm (11.8 in)Suspensión trasera:Tipo:Basculante (sus pensión de unión)
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda: 299 mm (11.8 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar: Magneto CABatería:Modelo:YTZ7S(F)
Voltaje, capacidad: 12 V, 6.0 AhFaro delantero:Tipo de bombilla:Bombilla halógenaVoltaje, potencia de la bombilla  canti-
dad:Faro delantero:
12 V, 35.0 W/35.0 W  1
Luz de freno y posterior: LED
1DX-9-S3.book 2 ページ ２０１４年２月２４日　月曜日　午後５時５５分

ESPECIFICACIONES
8-3
1
2
3
4
5
6
78
9
10
11
12
Luz de intermitencia delantera: 12 V, 10.0 W  2
Luz de intermitencia trasera:
12 V, 10.0 W  2
Luz auxiliar: 12 V, 5.0 W  1
Luz de la matrícula: 12 V, 5.0 W  1
Luz de instrumentos:
EL (Electrolu minescente)
Luz indicadora de punto muerto: 12 V, 1.7 W  1
Luz indicadora de luz de carretera: 12 V, 1.7 W  1
Luz indicadora de intermitencia:
12 V, 1.7 W  1
Luz de aviso del nivel de gasolina: LED
Luz de aviso de avería en el motor: 12 V, 1.7 W  1Fusible:Fusible principal:
15.0 A
1DX-9-S3.book 3 ページ ２０１４年２月２４日　月曜日　午後５時５５分

9-1
1
2
3
4
5
6
7
8910
11
12

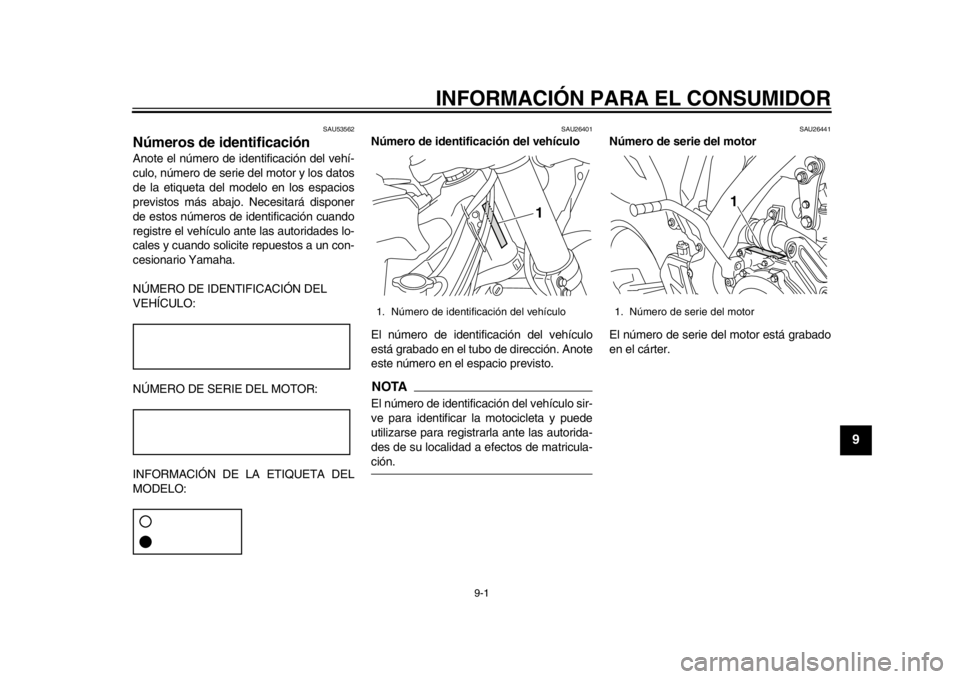

INFORMACIÓN PARA EL CONSUMIDOR
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26441
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
1. Número de identificación del vehículo
1
1. Número de serie del motor
1
1DX-9-S3.book 1 ページ ２０１４年２月２４日　月曜日　午後５時５５分

INFORMACIÓN PARA EL CONSUMIDOR
9-2
1
2
3
4
5
6
7
89
10
11
12
SAU26461
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.1. Etiqueta del modelo
1
1DX-9-S3.book 2 ページ ２０１４年２月２４日　月曜日　午後５時５５分

10-1
1
2
3
4
5
6
7
8
91011
12
INDEX
AAceite del motor y filtro .............................. 6-9
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-38
Arranque del motor en frío......................... 5-1
Asiento..................................................... 3-13BBatería ..................................................... 6-32
Bloqueo de la dirección ........................... 3-13
Bombilla de la luz de la matrícula, cambio ................................................... 6-37
Bombilla del faro, cambio ........................ 6-34
Bombilla del intermitente, cambio............ 6-36
Bombilla de una luz de posición, cambio ................................................... 6-37
Bujía, comprobación .................................. 6-8CCaballete lateral....................................... 3-18
Caballete lateral, comprobación y
engrase ................................................. 6-30
Cables, comprobación y engrase ............ 6-28
Cadena de transmisión, limpieza y
engrase ................................................. 6-28
Cambio ...................................................... 5-3
Catalizador .............................................. 3-11
Cojinetes de las ruedas, comprobación ........................................ 6-32
Color mate, precaución ............................. 7-1
Combustible............................................. 3-10
Comprobación y engrase del pedal de freno ...................................................... 6-30
Conjunto amortiguador, ajuste ................ 3-16
Conmutador de la luz de cruce/ carretera .................................................. 3-7 Consumo de gasolina, consejos para
reducirlo .................................................. 5-4
Cuadros de identificación de averías ...... 6-43
Cuidados ................................................... 7-1
DDirección, comprobación ......................... 6-31EEspecificaciones ....................................... 8-1
Estacionamiento........................................ 5-5
Etiqueta del modelo .................................. 9-2FFiltro de aire y tubo de drenaje,
limpieza ................................................. 6-15
Fusible, cambio ....................................... 6-34HHolgura de la válvula ............................... 6-19
Horquilla delantera, ajuste ...................... 3-14
Horquilla delantera, comprobación ......... 6-31
Horquilla delantera, purga ....................... 3-15IIdentificación de averías ......................... 6-42
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ............................. 3-7
Interruptor de intermitencia ....................... 3-7
Interruptor de la bocina ............................. 3-7
Interruptor de paro del motor .................... 3-7
Interruptores de la luz de freno ............... 6-24
Interruptores del manillar .......................... 3-7
Interruptor principal ................................... 3-1JJuego de herramientas ............................. 6-2
Juego de la cadena de transmisión ........ 6-26
Juego libre de la maneta de embrague, ajuste .................................................... 6-22 Juego libre de la maneta del freno,
comprobación ........................................ 6-23
Juego libre del puño del acelerador,
comprobación ........................................ 6-19
LLíquido de freno, comprobación .............. 6-25
Líquido de frenos, cambio .......................6-26
Líquido refrigerante.................................. 6-14
Luces indicadoras y de aviso.....................3-1
Luz de aviso de avería del motor...............3-2
Luz de aviso del nivel de gasolina .............3-2
Luz de freno/piloto trasero .......................6-36
Luz indicadora de intermitencia .................3-1
Luz indicadora de punto muerto ................3-1MManeta de embrague.................................3-8
Maneta de freno.........................................3-8
Manetas de freno y embrague, comprobación y engrase .......................6-29
Mantenimiento, sistema de control de emisiones ................................................6-3
Mantenimiento y engrase, periódicos ........6-4
Motor, arranque en caliente .......................5-3NNeumáticos ..............................................6-19
Número de identificación del vehículo .......9-1
Número de serie del motor ........................9-1
Números de identificación .........................9-1PPanel, desmontaje y montaje ....................6-8
Pastillas de freno del antero y trasero,
comprobación ........................................ 6-24
Pedal de cambio ........................................3-8
Pedal de cambio, comprobación ............. 6-23
1DX-9-S3.book 1 ページ ２０１４年２月２４日　月曜日　午後５時５５分

INDEX
10-2
1
2
3
4
5
6
7
8
910
11
12
Pedal de freno............................................3-9
Pivotes del basculante, engrase ..............6-30
Puño del acelerador y cable,
comprobación y engrase .......................6-29RRalentí del motor......................................6-18
Rodaje del motor........................................5-4
Rueda (delantera) ....................................6-39
Ruedas.....................................................6-21
Rueda (trasera) ........................................6-40SSistema de arranque a pedal ...................3-12
Sistema de corte del circuito de encendido ..............................................3-19
Situación de las piezas ..............................2-1TTapón del depósito de gasolina .................3-9
Testigo de luces de carretera ....................3-2
Tirador del estárter...................................3-12
Tubo respiradero del depósito de gasolina .................................................3-11VVisor multifunción.......................................3-2
1DX-9-S3.book 2 ページ ２０１４年２月２４日　月曜日　午後５時５５分

1DX-9-S3_Hyoshi.indd 32014/03/05 13:37:57

IMPRESO EN PAPEL RECICLADO
M\fnu\fl \brigin\fl
PRINTED IN JAPAN2014.03-0.1×1 !
(S)
1DX-9-S3_Hyoshi.indd 42014/03/05 13:37:57
