WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3

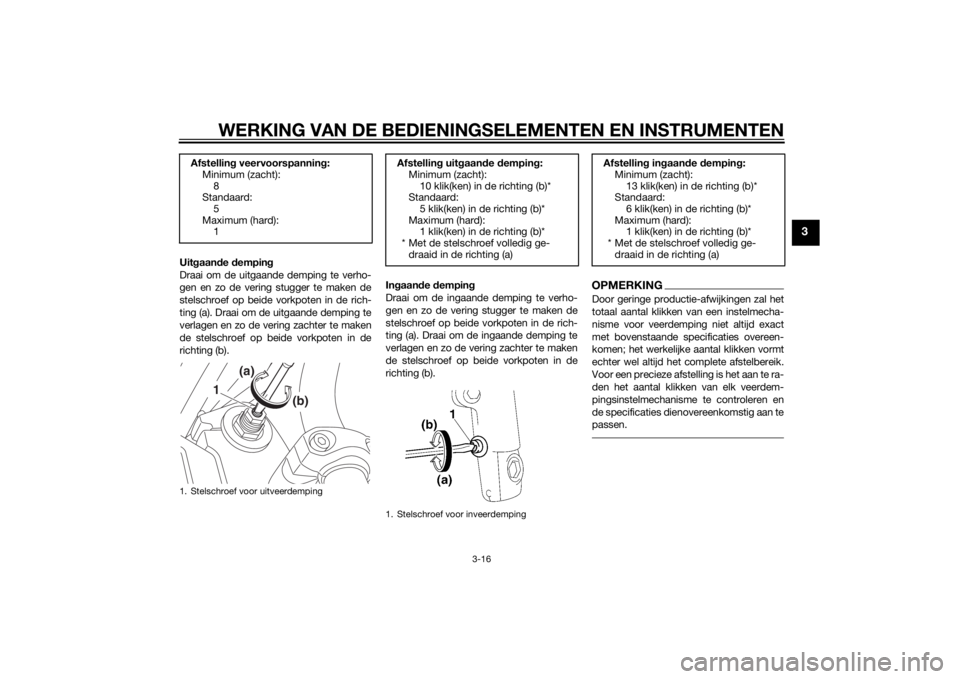

Uitgaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef op beide vorkpoten in de rich-
ting (a). Draai om de uitgaande demping te
verlagen en zo de vering zachter te maken
de stelschroef op beide vorkpoten in de
richting (b). In
gaan de dempin g
Draai om de ingaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef op beide vorkpoten in de rich-
ting (a). Draai om de ingaande demping te
verlagen en zo de vering zachter te maken
de stelschroef op beide vorkpoten in de
richting (b).
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeen-
komen; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
Afstellin g veervoorspannin g:
Minimum (zacht):
8
Standaard: 5
Maximum (hard): 11. Stelschroef voor uitveerdemping
1
(a)
(b)
Afstellin g uit gaan de dempin g:
Minimum (zacht):
10 klik(ken) in de richting (b)*
Standaard: 5 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig ge-
draaid in de richting (a)
1. Stelschroef voor inveerdemping
Afstellin g in gaan de dempin g:
Minimum (zacht):
13 klik(ken) in de richting (b)*
Standaard: 6 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig ge-
draaid in de richting (a)
U2PND0D0.book Page 16 Monday, September 1, 2014 1:17 PM
Page 32 of 96
WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
DAU43257

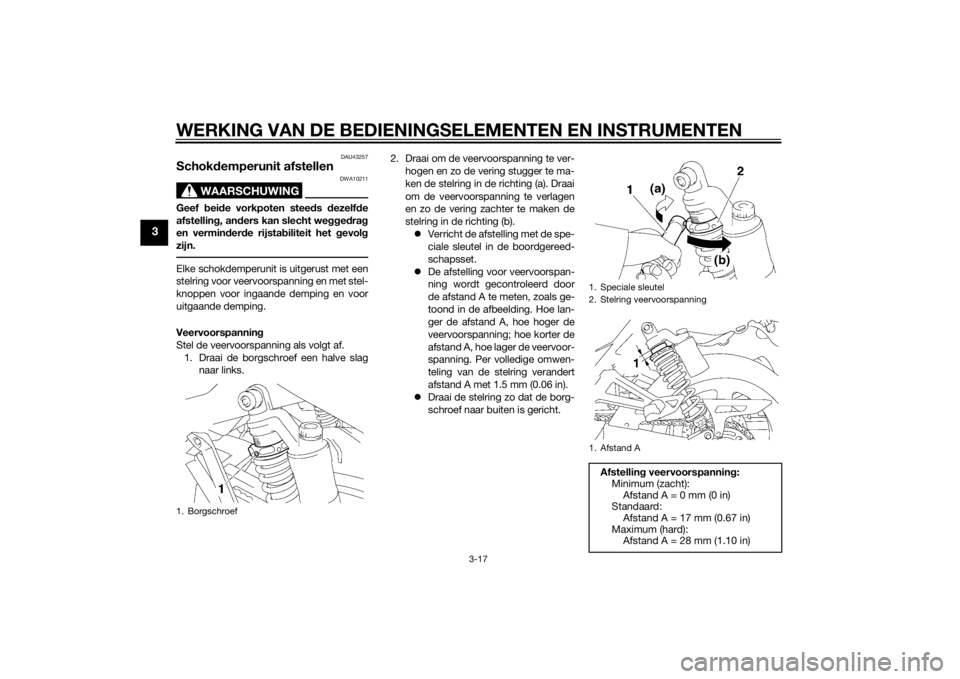

Schokdemperunit afstellen
WAARSCHUWING
DWA10211
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht wegg ed ra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning en met stel-
knoppen voor ingaande demping en voor
uitgaande demping.
Veervoorspanning
Stel de veervoorspanning als volgt af. 1. Draai de borgschroef een halve slag naar links. 2. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b). Verricht de afstelling met de spe-
ciale sleutel in de boordgereed-
schapsset.
De afstelling voor veervoorspan-
ning wordt gecontroleerd door
de afstand A te meten, zoals ge-
toond in de afbeelding. Hoe lan-
ger de afstand A, hoe hoger de
veervoorspanning; hoe korter de
afstand A, hoe lager de veervoor-
spanning. Per volledige omwen-
teling van de stelring verandert
afstand A met 1.5 mm (0.06 in).
Draai de stelring zo dat de borg-
schroef naar buiten is gericht.1. Borgschroef
1. Speciale sleutel
2. Stelring veervoorspanning
1. Afstand AAfstelling veervoorspannin g:
Minimum (zacht): Afstand A = 0 mm (0 in)
Standaard:
Afstand A = 17 mm (0.67 in)
Maximum (hard): Afstand A = 28 mm (1.10 in)
U2PND0D0.book Page 17 Monday, September 1, 2014 1:17 PM
Page 33 of 96
WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3
3. Draai de borgschroef vast met het
voorgeschreven aanhaalmoment.

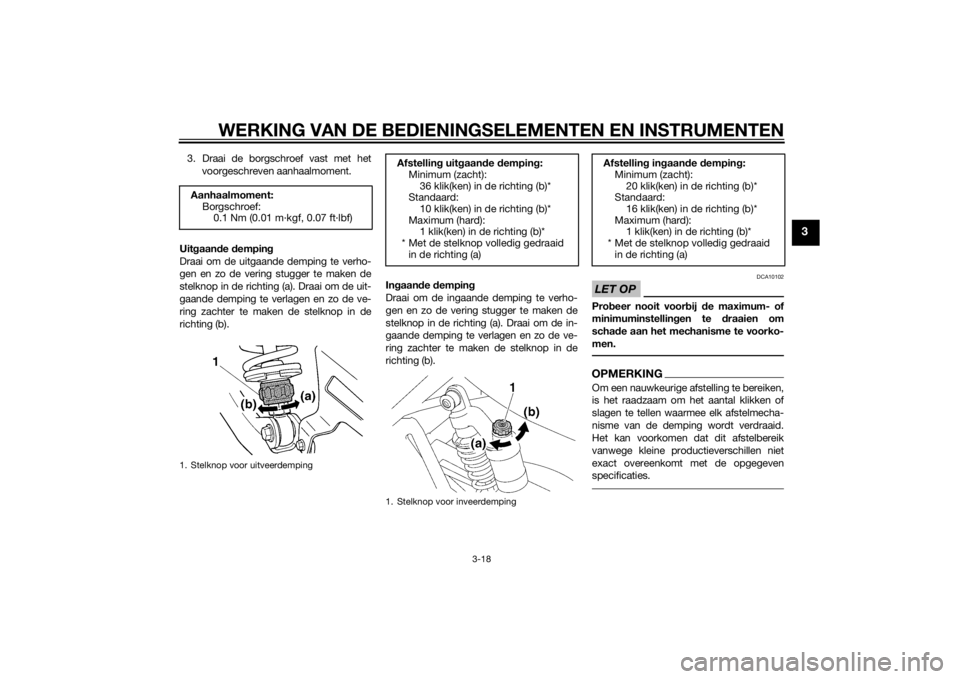

Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de uit-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelknop in de
richting (b). In
gaan de dempin g
Draai om de ingaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de in-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelknop in de
richting (b).
LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.OPMERKINGOm een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee elk afstelmecha-
nisme van de demping wordt verdraaid.
Het kan voorkomen dat dit afstelbereik
vanwege kleine productieverschillen niet
exact overeenkomt met de opgegeven
specificaties.
Aanhaalmoment: Borgschroef:0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)1. Stelknop voor uitveerdemping
Afstellin g uit gaan de dempin g:
Minimum (zacht):
36 klik(ken) in de richting (b)*
Standaard: 10 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid
in de richting (a)
1. Stelknop voor inveerdemping
Afstellin g in gaan de dempin g:
Minimum (zacht):
20 klik(ken) in de richting (b)*
Standaard: 16 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelknop volledig gedraaid
in de richting (a)
U2PND0D0.book Page 18 Monday, September 1, 2014 1:17 PM
Page 34 of 96
WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
3
WAARSCHUWING
DWA10232
Deze schokdemperunits zijn gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunits.
Pro beer de gascilin ders niet te ope-
nen en b lijf er verder vanaf.
Stel de schok demperunits niet
b loot aan open vuur of een an dere
hitte bron. Hier door kan de gas druk
zo hoo g oplopen dat de unit explo-
d eert.
Voorkom vervormin g of b eschad i-
g in g van d e cilinders. Schad e aan
d e cilin ders zal resulteren in slechte
d emp
ingsprestaties.
Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU15211

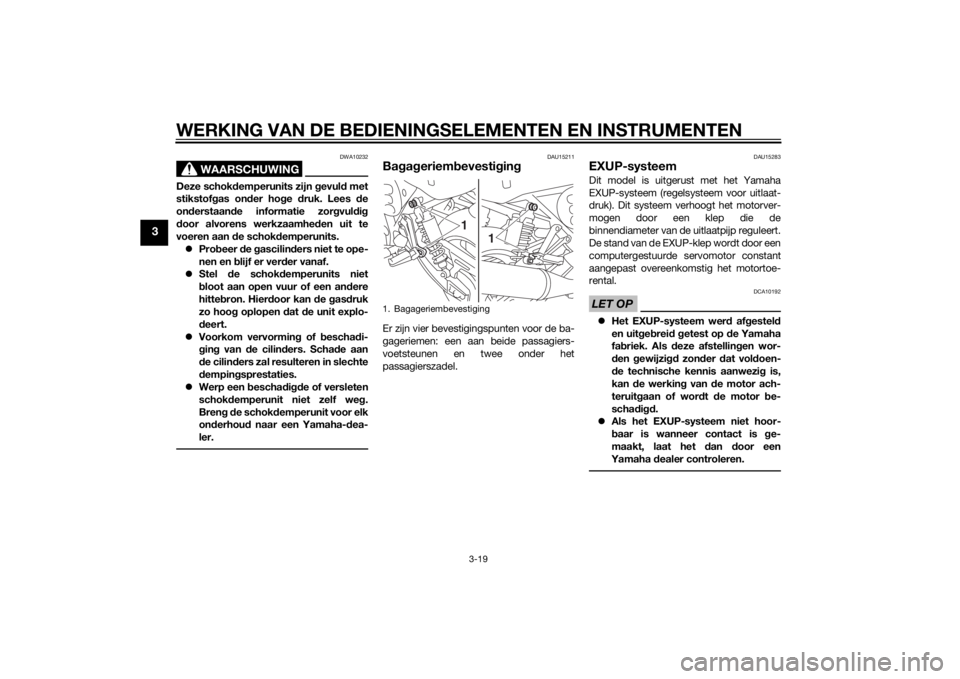

Ba gag eriem bevesti gin gEr zijn vier bevestigingspunten voor de ba-
gageriemen: een aan beide passagiers-
voetsteunen en twee onder het
passagierszadel.
DAU15283
EXUP-systeemDit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de
binnendiameter van de uitlaatpijp reguleert.
De stand van de EXUP-klep wordt door een
computergestuurde servomotor constant
aangepast overeenkomstig het motortoe-
rental.LET OP
DCA10192
Het EXUP-systeem wer d af gestel d
en uit geb rei d g etest op de Yamaha
fa briek. Als deze afstellin gen wor-
d en gewijzi gd zon der dat vol doen-
d e technische kennis aanwezi g is,
kan de werkin g van d e motor ach-
teruitg aan of wor dt de motor be-
scha digd.
Als het EXUP-systeem niet hoor-
baar is wanneer contact is ge-
maakt, laat het dan door een
Yamaha dealer controleren.
1. Bagageriembevestiging
1
1
U2PND0D0.book Page 19 Monday, September 1, 2014 1:17 PM
Page 35 of 96
WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-20
3
DAU15306
Zijstandaar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om de bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem d aaromre
gelmati g en laat het repareren door
e e
n Yamaha d ealer als de werking niet
naar behoren is.
DAU44893
StartspersysteemHet startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersy-
steem regelmatig volgens de onderstaande
procedure.
U2PND0D0.book Page 20 Monday, September 1, 2014 1:17 PM
Page 36 of 96
WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-21
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets
voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U2PND0D0.book Page 21 Monday, September 1, 2014 1:17 PM
Page 37 of 96
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15598
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en proce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van d e machine ver groot het risico op on geval of scha de. Rijd niet met d e machine als u
een pro bleem heb t g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluitingen. 3-12, 3-13
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-11
Vo or re m • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-20, 6-21
U2PND0D0.book Page 1 Monda
y, September 1, 2014 1:17 PM
Page 38 of 96
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
Achterrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-20, 6-21
Koppelin g • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-19, 6-21
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-15, 6-25
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-25
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
6-23, 6-24
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
6-16, 6-18
Rem- en schakelped alen• Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 6-25
ITEM CONTROLES PAGINA
U2PND0D0.book Page 2 Monda
y, September 1, 2014 1:17 PM
Page 39 of 96
VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
4
Rem- en koppelingshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten. 6-26
Zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.
6-27
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-20
ITEM CONTROLES PAGINA
U2PND0D0.book Page 3 Monda
y, September 1, 2014 1:17 PM
Page 40 of 96
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoen de vertrouw dhei d met de
b ed iening selementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU48712
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dit geval
geeft het display foutcode 30 weer,
maar dit is geen storing. Draai de sleu-
tel naar “OFF” en vervolgens naar
“ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU3372A
Starten van d e motorDoor het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-20 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
Waarschuwingslampje olieni-
veau
Waarschuwingslampje motor-
storing
Controlelampje startblokkeringLET OP
DCA11834
Als een waarschuwing s- of controle-
lampje niet g aat bran den wanneer d e
sleutel naar “ON” wor dt ged raai d, of
wanneer een waarschuwin gs- of contro-
lelampje niet d ooft, zie dan pa gina 3-3
U2PND0D0.book Page 1 Monda y, September 1, 2014 1:17 PM
