YAMAHA XJ 1300 2015 Instructieboekje (in Dutch)

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
voor een controle van het circuit van het
betreffen de waarschuwin gs- of contro-
lelampje.2. Schakel de versnellingsbak in de vrij- stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door de startknop in te drukken.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort mo-
gelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 10
seconden achtereen draaien.LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levensd uur van de
motor!
DAU16673
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.

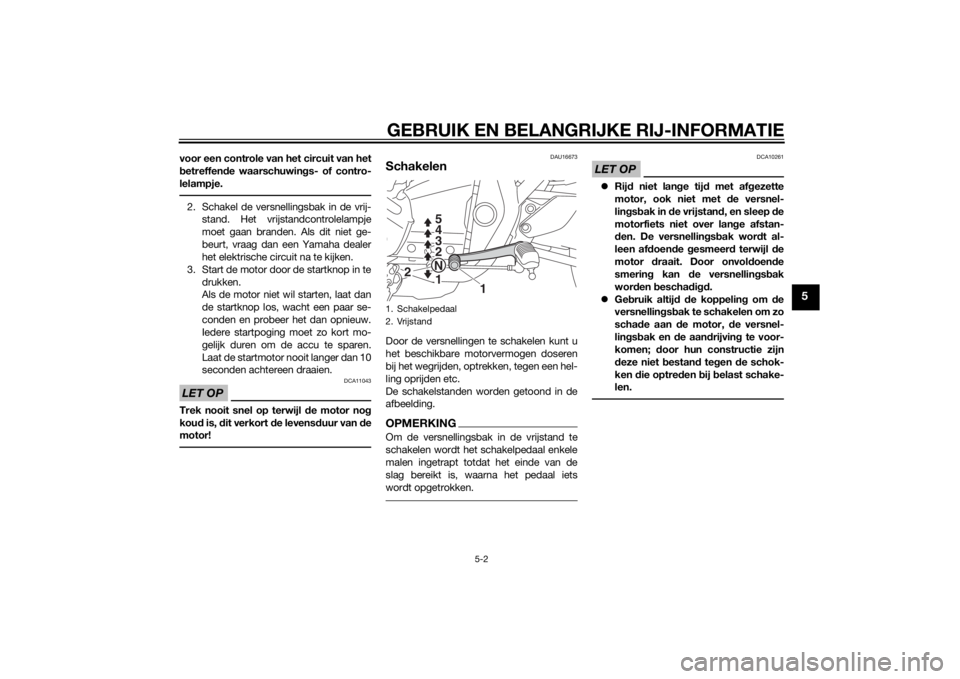

De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.
LET OP
DCA10261
 Rijd niet lan ge tij d met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep de
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan d e versnelling sb ak
wor den beschad igd.
 Gebruik altij d d e koppelin g om de
versnellin gsb ak te schakelen om zo
scha de aan d e motor, d e versnel-
lin gsb ak en d e aandri jvin
g t
e voor-
komen; door hun constructie zijn
d eze niet b estand te gen de schok-
ken die optred en bij belast schake-
len.
1. Schakelpedaal
2. Vrijstand
1
N
2 3
4
5
1
2
U2PND0D0.book Page 2 Monda
y, September 1, 2014 1:17 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16811
Tips voor een zuinig b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
Inrijperio deDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 4800 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet d e motorolie wor den ver-
verst en moet de oliefilterpatroon of het
oliefilterelement wor den vervan gen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 5700 tpm
achtereen draaien. 1600 km (1000 mi) en ver
der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
 Voer het toerental niet zover op dat
d e toerenteller in de ro de zone
wijst.
 Als tij dens de inrijperio de motor-
scha de optree dt, vraa g d an direct
een Yamaha dealer de machine te
controleren.
U2PND0D0.book Page 3 Monda y, September 1, 2014 1:17 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet gemakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en b randwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
 Parkeer niet na bij gras of an dere
b ran dbare materialen die vlam zou-
d en kunnen vatten.
U2PND0D0.book Page 4 Monda y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17245
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
hou d aan d e machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met de
machine. Als u niet beken d b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren d oor uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaamsd elen of
kled ing kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van d e motor tij-
d ens het uitvoeren van on derhou d
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voerin gen kunnen tij dens het geb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwalite it, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U2PND0D0.book Page 1 Monda y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU17382
Boordgereed schapssetDe boordgereedschapsset is te vinden on-
der het zadel. (Zie pagina 3-14.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.1. Boordgereedschapsset
1
U2PND0D0.book Page 2 Monda y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46862
OPMERKINGDe jaarlijkse controles horen eenmaal per jaar te wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou ds-
b eurt op kilometer basis of, voor Groot-Brittannië, op mijl basis wor dt verricht.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
 Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
DAU46911
Perio diek on derhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinigen en elektrodenafstand af-
stellen. √√
• Vervangen. √√
3 *Ve n t i e l e n • Controleer de klepspeling.
•Afstellen.
Elke 20000 km (12000 mi)
4 *Bran
dstofinjectiesy-
steem • Stel de synchronisatie af.
√√√√√√
5 *Uitlaat
demper en
uitlaatpijp • Controleer of de schroef-
klem(men) goed vastzit(ten). √√√√√
U2PND0D0.book Page 3 Monda
y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
6*Luchtinlaatsysteem • Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
• Vervang beschadigde onderde- len indien nodig. √√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PND0D0.book Page 4 Monda y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
DAU1770K
Algemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luchtfilterelement • Vervangen. √
2 *Koppelin g • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√
3 *Voorrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4 *Achterrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Remslan gen • Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing van slang(en) en klem(men). √√√√√
• Vervangen. Elke 4 jaar
6 *Remvloeistof • Vervangen. Elke 2 jaar
7 *Wielen • Controleer de speling en contro-
leer op beschadigingen. √√√√
8 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
U2PND0D0.book Page 5 Monda
y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
9*Wiella gers • Controleer de lagers op speling of
beschadigingen. √√√√
10 *Achter bru g • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
11 Aan drijfkettin g • Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
12 *Balhoof dla gers • Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
• Smeren met lithiumvet. Elke 20000 km (12000 mi)
13 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
14 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
15 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
16 Scharnieras van
koppelin
gshen del • Smeren met siliconenvet.
√√√√√
17 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
18 Zijstan daar d • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
( 18

000 mi) 40000 km
(24000 mi)
U2PND0D0.book Page 6 Monda y, September 1, 2014 1:17 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
19*Zijstan
daar dscha-
kelaar • Controleer de werking.
√√√√√√
20 *Voorvork • Controleer op een correcte wer-
king en olielekkage. √√√√
21 *Schok demperunits • Controleer op een correcte wer-
king en olielekkage. √√√√
22 Motorolie • Verversen.
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√√
23 Oliefilterelement • Vervangen. √√√
24 *Voor- en achterrem-
schakelaar • Controleer de werking.
√√√√√√
25 Bewe
gen de delen
en ka bels •Smeren.
√√√√√
26 *Gas greep • Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis. √√√√√
27 *Lampen, richting
-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PND0D0.book Page 7 Monda y, September 1, 2014 1:17 PM
