Linke Seitenansicht (nur XJ600S)
GAU00026
1. Kraftstoffhahn (Seite 3-13)
2. Helmhalter (Seite 3-15)
3. Sicherungen (Seite 6-26)
4. Spanngurt-Halterungen (Seite 3-16)5. Sitzbankschlo§ (Seite 3-14)
6. Federvorspannring (Seite 3-15)
7. Fu§schalthebel (Seite 3-10)

R
2-2
Fahrzeugbeschreibung
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-2.frame
Rechte Seitenansicht (nur XJ600S)
8. RŸcklicht/Bremslicht (Seite 6-17)
9. Ablagefach (Seite 3-15)
10. Sitzbank (Seite 3-14)
11. Kraftstofftank (Seite 3-11)
12. Scheinwerfer (Seite 6-27)
13. Fu§bremshebel (Seite 3-11)

L
2-3
Fahrzeugbeschreibung
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-2.frame
Bedienungselemente, Instrumente (nur XJ600S)
14. Kupplungshebel (Seite 3-9)
15. Lenkeramatur links (Seite 3-7)
16. Chokehebel Ò Ó (Seite 3-14)
17. Tachometer (Seite 3-6)
18. Drehzahlmesser (Seite 3-7)
19. Lenkeramatur rechts (Seite 3-9)
20. Handbremshebel (Seite 3-10)
21. Gasdrehgriff (Seite 6-12)
22. ZŸndschlo§ (Seite 3-1)

R
2-4
Fahrzeugbeschreibung
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-2.frame
Linke Seitenansicht (nur XJ600N)
1. Lenkschlo§ (Seite 3-3)
2. Kraftstoffhahn (Seite 3-13)
3. Helmhalter (Seite 3-15)
4. Sicherungen (Seite 6-26)
5. Spanngurt-Halterungen (Seite 3-16)6. Sitzbankschlo§ (Seite 3-14)
7. Federvorspannring (Seite 3-15)
8. Fu§schalthebel (Seite 3-10)

L
2-5
Fahrzeugbeschreibung
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-2.frame
Rechte Seitenansicht (nur XJ600N)
9. RŸcklicht/Bremslicht (Seite 6-17)
10. Ablagefach (Seite 3-15)
11. Sitzbank (Seite 3-14)
12. Kraftstofftank (Seite 3-11)
13. Scheinwerfer (Seite 6-27)
14. Fu§bremshebel (Seite 3-11)

R
2-6
Fahrzeugbeschreibung
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-2.frame
Bedienungselemente, Instrumente (nur XJ600N)
15. Kupplungshebel (Seite 3-9)
16. Lenkeramatur links (Seite 3-7)
17. Chokehebel Ò Ó (Seite 3-14)
18. Tachometer (Seite 3-6)
19. Drehzahlmesser (Seite 3-7)
20. Lenkeramatur rechts (Seite 3-9)
21. Handbremshebel (Seite 3-10)
22. Gasdrehgriff (Seite 6-12)
23. ZŸndschlo§ (Seite 3-1)

/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-2.frame

R
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-3TOC.-

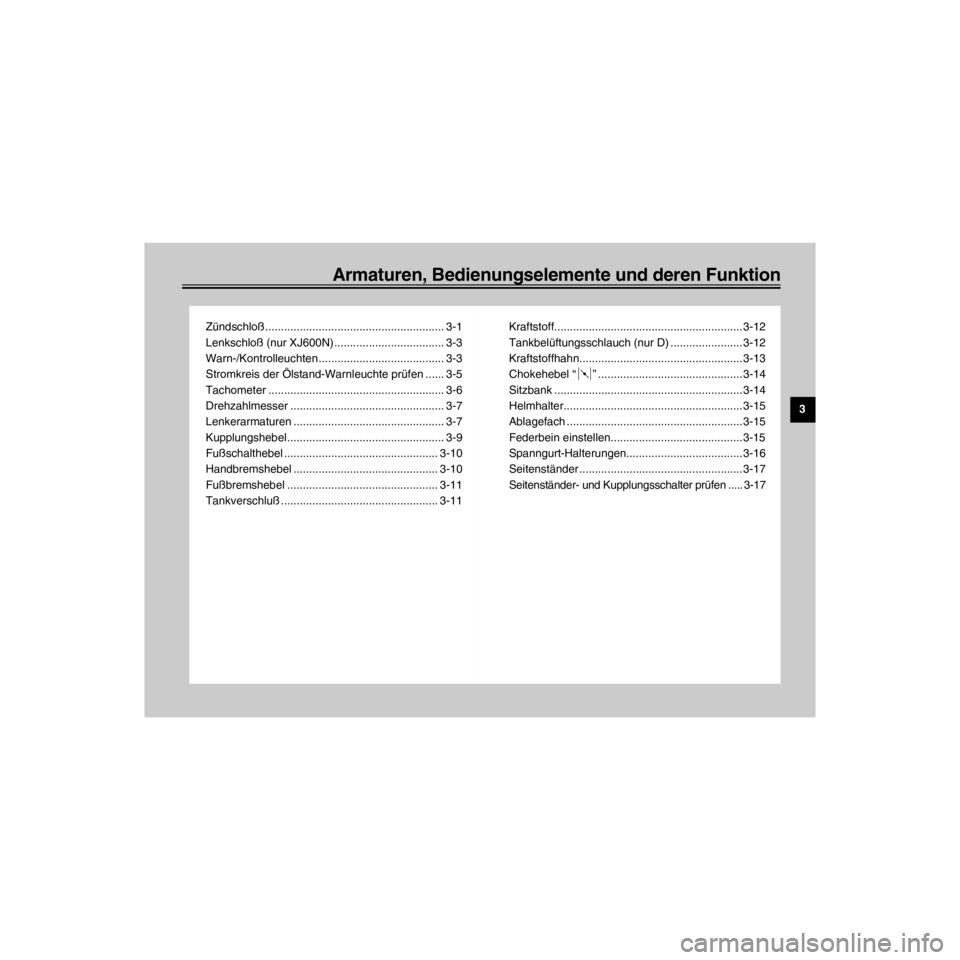

ZŸndschlo§......................................................... 3-1
Lenkschlo§ (nur XJ600N) ................................... 3-3
Warn-/Kontrolleuchten ........................................ 3-3
Stromkreis der …lstand-Warnleuchte prŸfen ...... 3-5
Tachometer ........................................................ 3-6
Drehzahlmesser ................................................. 3-7
Lenkerarmaturen ................................................ 3-7
Kupplungshebel .................................................. 3-9
Fu§schalthebel ................................................. 3-10
Handbremshebel .............................................. 3-10
Fu§bremshebel ................................................ 3-11
Tankverschlu§ .................................................. 3-11Kraftstoff............................................................ 3-12
TankbelŸftungsschlauch (nur D) ....................... 3-12
Kraftstoffhahn.................................................... 3-13
Chokehebel Ò Ó .............................................. 3-14
Sitzbank ............................................................ 3-14
Helmhalter......................................................... 3-15
Ablagefach ........................................................ 3-15
Federbein einstellen.......................................... 3-15
Spanngurt-Halterungen..................................... 3-16
SeitenstŠnder .................................................... 3-17
SeitenstŠnder- und Kupplungsschalter prŸfen ..... 3-17

L
3-1
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-3.frame
GAU00027
GAU00028
ZŸndschlo§
Das ZŸndschlo§ schaltet die ZŸndung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen SchlŸsselstellungen sind nachfolgend
beschrieben.
GAU00036ON
Die ZŸndung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
SchlŸssel lŠ§t sich in dieser Position nicht
abziehen.
GAU00038OFF
Alle elektrischen Systeme sind ausgeschal-
tet, und der SchlŸssel kann abgezogen
werden.GAU00040LOCK (nur XJ600S)
In dieser ZŸndschlo§stellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der SchlŸssel kann abgezo-
gen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den ZŸndschlŸs-
sel in Position ÒOFFÓ hineindrŸcken und auf
ÒLOCKÓ drehen, dann abziehen.
Zum Entriegeln des Lenkers den ZŸnd-
schlŸssel in Position ÒLOCKÓ hineindrŸcken
und auf ÒOFFÓ drehen.

R
3-2
Armaturen, Bedienungselemente und deren Funktion
/Net/layout8/layout_G2/work/Imai_work/OM-PS/AA9158_XJ600SN-G6/German/G-3.frame
1. DrŸcken.
2. Drehen.
GW000016
Den SchlŸssel niemals auf ÒOFFÓ oder
ÒLOCKÓ drehen, wŠhrend das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise kšnnte zu
einem Verlust der Fahrzeugkontrolle
und mšglicherweise zu einem Unfall
fŸhren.
GAU01590
(Parken) Ð nur XJ600S
In dieser ZŸndschlo§stellung ist der Lenker
verriegelt. Die Parkbeleuchtung, bestehend
aus Standlicht vorn und RŸcklicht, ist ein-
geschaltet. Die anderen elektrischen Syste-
me sind ausgeschaltet. (Bei einer langen
Standzeit in der Position Ò Ó kann die ein-
geschaltete Parkbeleuchtung die Batterie
entladen.)
Zuerst den Lenker verriegeln, dann den
SchlŸssel auf Ò Ó drehen. Der SchlŸssel
lŠ§t sich in dieser Stellung abziehen.
1. DrŸcken.
2. Loslassen.
3. Drehen.
GAU00055
P (Parken) Ð nur XJ600N
Den SchlŸssel in Position ÒOFFÓ hinein-
drŸcken und wieder freigeben; anschlie-
§end auf ÒPÓ drehen. Die Parkbeleuchtung,
bestehend aus Standlicht vorn und RŸck-
licht, ist eingeschaltet. Die anderen elektri-
schen Systeme sind ausgeschaltet. (Bei
einer langen Standzeit in der Position ÒPÓ
kann die eingeschaltete Parkbeleuchtung
die Batterie entladen.) Der SchlŸssel lŠ§t
sich in dieser Stellung abziehen. Zum Ver-
lassen der ÒPÓ-Position den SchlŸssel im
Uhrzeigersinn drehen.
