YAMAHA XJ600S 2000 Manuale duso (in Italian)

L
8-1
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Caratteristiche tecniche
Modello XJ600S / XJ600N
Dimensioni
Lunghezza totale 2.170 mm
Larghezza totale 735 mm
Altezza totale
XJ600S 1.205 mm
XJ600N 1.090 mm
Altezza alla sella 770 mm
Interasse 1.445 mm
Altezza dal suolo 150 mm
Raggio minimo di sterzata 2.700 mm
Peso netto (con olio e
serbatoio carburante pieno)
XJ600S 213 kg
XJ600N 210 kg
Motore
Tipo di motore A 4 tempi raffreddato ad aria,
DOHC
Disposizione dei cilindri A 4 cilindri paralleli inclinati in
avanti
Cilindrata 598 cm
3
Alesaggio´ corsa 58,5 ´ 55,7 mm
Rapporto di compressione 10:1
Sistema di avviamento Starter elettrico
Sistema di lubriÞcazione A carter umido
Olio motore
Tipo
ClassiÞcazione olio motore
consigliata Tipo API Service SE, SF, SG o
superiore
-20û -10û 0û
10û20û 30û
40û50ûC
SAE 10W/30
SAE 15W/40
SAE 20W/40
SAE 20W/50
SAE 10W/40
ATTENZIONE:
Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
ÒEnergy ConservingÓ) contengono additivi antifrizione che
causano scivolamenti della frizione e/o frizione dello starter,
risultando in una minore durata dei componenti e prestazio-
ni motore inferiori.
HAU01038

R
8-2
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Quantitˆ
Cambio olio periodico 2,3 L
Cambio con sostituzione
Þltro olio 2,6 L
Quantitˆ totale 3,1 L
Filtro ariaElemento tipo secco
Carburante
Tipo Benzina normale
Capacitˆ del serbatoio 17,0 L
Quantitˆ di riserva 3,5 L
Carburatore
Tipo´ quantitˆ BDS28 ´ 4
Fabbricante MIKUNI
Candela
Tipo/fabbricante CR8E / NGK
U24ESR-N / DENSO
Distanza 0,7 ~ 0,8 mm
Tipo di frizione
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione
primaria 2,225Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 3,000 (eccetto per CH, A)
2,875 (per CH, A)
Numero di denti della ruota
dentara della cantena di tran-
smissone (posteriore/davanti) 48/16 (eccetto per CH, A)
46/16 (per CH, A)
Tipo di trasmissione A 6 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1» 2,733
2» 1,778
3» 1,333
4» 1,074
5» 0,913
6» 0,821
Parte ciclistica
Tipo di telaio Doppia culla tubolare
Angolo di incidenza 25û
Avancorsa 97 mm

L
8-3
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Pneumatici
Davanti
Tipo Senza camera dÕaria
Dimensioni 110 / 80-17 57H
Fabbricante/
modello MICHELIN / MACADAM 50
DUNLOP / D103FA
Po s t e r io r e
Tipo Senza camera dÕaria
Dimensioni 130 / 70-18 63H
Fabbricante/
modello MICHELIN / MACADAM 50
DUNLOP / D103A
Carico massimo*
XJ600S 184 kg
XJ600N 187 kg
Pressione dellÕaria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 225 kPa (2,25 kg/cm
2, 2,25 bar)
90 kg ~ Carico massimo*
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 250 kPa (2,50 kg/cm
2, 2,50 bar)
Guida ad alta velocitˆ
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 250 kPa (2,50 kg/cm
2, 2,50 bar)
*
degli accessori
Ruote
Davanti
Tipo Raggio
Misura 17 ´ MT 2,50
Po s t e r io r e
Tipo Raggio
Misura 18 ´ MT 3,50
Freni
Davanti
Tipo Freno a disco doppio
Funzionamento Azionamento con la mano destra
Fluido DOT 4 o DOT 3
Po s t e r io r e
Tipo Freno a disco singolo
Funzionamento Azionamento con il piede destro
Fluido DOT 4 o DOT 3
Sospensione
Davanti
Tipo Forcella telescopica

R
8-4
CARATTERISTICHE TECNICHE
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame
Po s t e r io r e
Tipo Forcellone
(sospensione monocroce)
Ammortizzatori
Davanti Molla elicoidale-pneumatica/
Ammortizzatore a bagno dÕolio
Posteriore Molla elicoidale-pneumatica/
Ammortizzatore a gas-bagno
dÕolio
Corsa della ruota
Davanti 140 mm
Posteriore 110 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Generatora CA
Uscita standard 14 V, 20 A 5.000 giri/min
Batteria
Tipo YTX9-BS, GTX9-BS
Tension, capacitˆ 12 V, 8 AH
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´
quantitˆ
Faro 12 V, 60/55 W ´ 1 Luce ausiliaria 12 V, 4 W ´ 1
(eccetto per GB, IRL)
12 V, 3,4 W ´ 1 (per GB, IRL)
Luce di coda/freno 12 V, 5/21 W ´ 1
Freccia 12 V, 21 W ´ 4
Strumenti
XJ600S 12 V, 1,7 W ´ 3
XJ600N 14 V, 3 W ´ 2
12 V 1,7 W ´ 2
Luce segnalatore della
marcia di folle 12 V, 3,4 W ´ 1
Luce segnalatore del faro
abbagliante 12 V, 3,4 W ´ 1
Luce segnalatore del livello
dellÕolio
XJ600S 12 V, 3,4 W ´ 1
XJ600N 14 V, 3 W ´ 1
Luce dellÕindicatore di svolta 12 V, 3,4 W ´ 2
Fusibile
Fusibile principale 30 A
Fusibile ignizione 10 A
Fusibile sistema segnalazione 15 A
Fusibile faro 15 A
Fusibile luci di emergenza 10 A

/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-8.frame

R

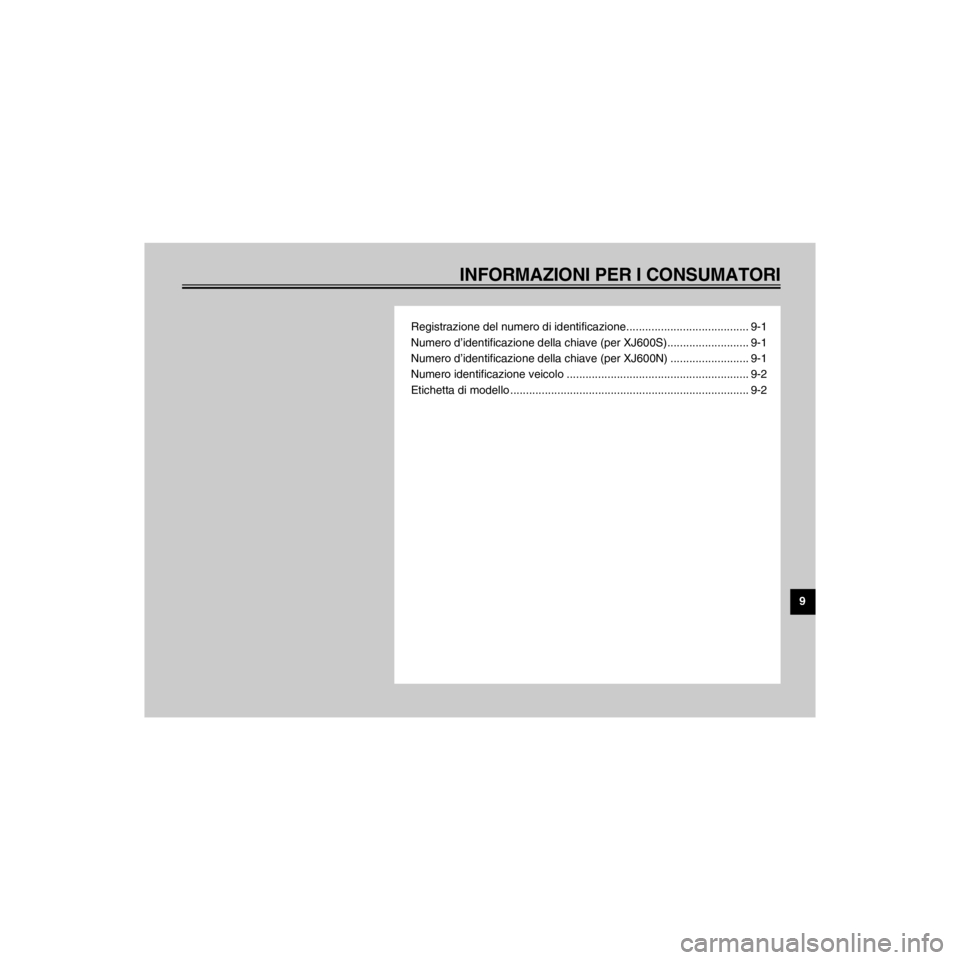

INFORMAZIONI PER I CONSUMATORI
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-9TOC.frame
Registrazione del numero di identificazione....................................... 9-1
Numero dÕidentificazione della chiave (per XJ600S).......................... 9-1
Numero dÕidentificazione della chiave (per XJ600N) ......................... 9-1
Numero identificazione veicolo .......................................................... 9-2
Etichetta di modello ............................................................................ 9-2

L
9-1
INFORMAZIONI PER I CONSUMATORI
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-9.frame
HAU02944
Registrazione del numero di
identificazione
Registrate il numero di identificazione della
chiave il numero di identificazione del vei-
colo e le informazioni dellÕetichetta di mo-
dello negli spazi previsti per permettervi di
ordinare i pezzi di ricambio dal Vs. Conces-
sionario Yamaha, o come riferimento nel
caso in cui il vostro veicolo venga rubato.
1. NUMERO DÕIDENTIFICAZIONE
DELLA CHIAVE:
2. NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3. INFORMAZIONI DELLÕETICHETTA
DI MODELLO:
HAU01039
1. Numero dÕidentificazione della chiave
HAU01041
Numero dÕidentificazione della
chiave (per XJ600S)

stampato sulla piastrina della chiave. Regi-
strate questo numero nello spazio previsto
come riferimento nel caso abbiate bisogno
di una nuova chiave.
1. Numero dÕidentificazione della chiave
HAU01042
Numero dÕidentificazione della
chiave (per XJ600N)

stampato sulla chiave. Registrate questo
numero nello spazio previsto come riferi-
mento nel caso abbiate bisogno di una nuo-
va chiave.

R
9-2
INFORMAZIONI PER I CONSUMATORI
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/I-9.frame
1. Numero identificazione veicolo
HAU01043
Numero identificazione veicolo

presso sul cannotto dello sterzo. Annotare
questo numero nello spazio apposito.
NOTA:
Il numero di identificazione del veicolo vie-
ne usato per identificare la motocicletta e
pu˜ essere usato per registrarla presso
lÕapposita autoritˆ nazionale.
1. Etichetta di modello
HAU01050
Etichetta di modello

to la sella. (Vedere pagina 3-14 per il proce-
dimento di rimozione della sella.)
Registrate le informazioni di questa etichet-
ta nello spazio apposito. Queste informa-
zioni sono necessario per ordinare i pezzi di
ricambio dal vostro concessionario
Yamaha.

L

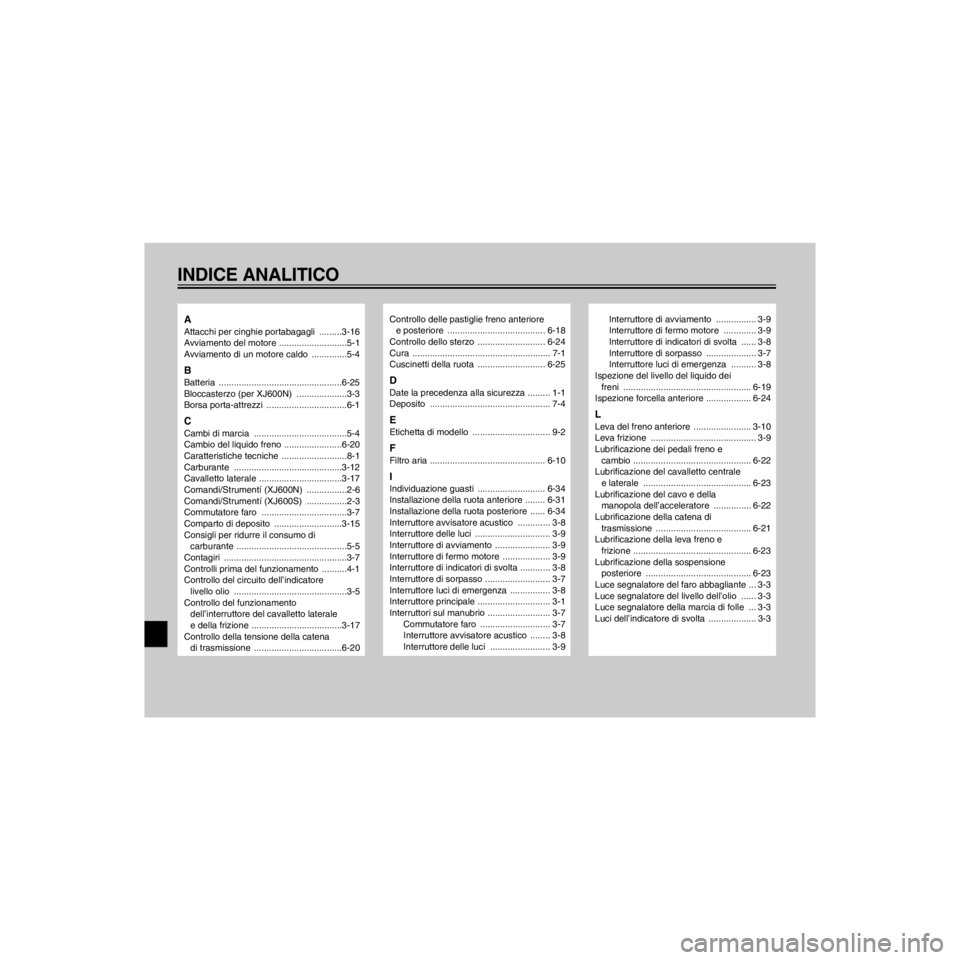

INDICE ANALITICO
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/II-IX.frame
A
Attacchi per cinghie portabagagli .........3-16
Avviamento del motore ...........................5-1
Avviamento di un motore caldo ..............5-4
B
Batteria .................................................6-25
Bloccasterzo (per XJ600N) ....................3-3
Borsa porta-attrezzi ................................6-1
C
Cambi di marcia .....................................5-4
Cambio del liquido freno .......................6-20
Caratteristiche tecniche ..........................8-1
Carburante ...........................................3-12
Cavalletto laterale .................................3-17
Comandi/Strument’ (XJ600N) ................2-6
Comandi/Strument’ (XJ600S) ................2-3
Commutatore faro ..................................3-7
Comparto di deposito ...........................3-15
Consigli per ridurre il consumo di
carburante ............................................5-5
Contagiri .................................................3-7
Controlli prima del funzionamento ..........4-1
Controllo del circuito dellÕindicatore
livello olio .............................................3-5
Controllo del funzionamento
dellÕinterruttore del cavalletto laterale
e della frizione ....................................3-17
Controllo della tensione della catena
di trasmissione ...................................6-20
Controllo delle pastiglie freno anteriore
e posteriore ....................................... 6-18
Controllo dello sterzo ........................... 6-24
Cura ....................................................... 7-1
Cuscinetti della ruota ........................... 6-25
D
Date la precedenza alla sicurezza ......... 1-1
Deposito ................................................ 7-4
E
Etichetta di modello ............................... 9-2
F
Filtro aria .............................................. 6-10
I
Individuazione guasti ........................... 6-34
Installazione della ruota anteriore ........ 6-31
Installazione della ruota posteriore ...... 6-34
Interruttore avvisatore acustico ............. 3-8
Interruttore delle luci .............................. 3-9
Interruttore di avviamento ...................... 3-9
Interruttore di fermo motore ................... 3-9
Interruttore di indicatori di svolta ............ 3-8
Interruttore di sorpasso .......................... 3-7
Interruttore luci di emergenza ................ 3-8
Interruttore principale ............................. 3-1
Interruttori sul manubrio ......................... 3-7
Commutatore faro ............................ 3-7
Interruttore avvisatore acustico ........ 3-8
Interruttore delle luci ........................ 3-9
Interruttore di avviamento ................ 3-9
Interruttore di fermo motore ............. 3-9
Interruttore di indicatori di svolta ...... 3-8
Interruttore di sorpasso .................... 3-7
Interruttore luci di emergenza .......... 3-8
Ispezione del livello del liquido dei
freni ................................................... 6-19
Ispezione forcella anteriore .................. 6-24
L
Leva del freno anteriore ....................... 3-10
Leva frizione .......................................... 3-9
Lubrificazione dei pedali freno e
cambio ............................................... 6-22
Lubrificazione del cavalletto centrale
e laterale ........................................... 6-23
Lubrificazione del cavo e della
manopola dellÕacceleratore ............... 6-22
Lubrificazione della catena di
trasmissione ...................................... 6-21
Lubrificazione della leva freno e
frizione ............................................... 6-23
Lubrificazione della sospensione
posteriore .......................................... 6-23
Luce segnalatore del faro abbagliante ... 3-3
Luce segnalatore del livello dellÕolio ...... 3-3
Luce segnalatore della marcia di folle ... 3-3
Luci dellÕindicatore di svolta ................... 3-3

R
INDICE ANALITICO
/home/Imai/imai_data/YMC-om/AA9159_XJ600SN-H6/Italian/II-IX.frame
Luci segnalatori ..................................... 3-3
Luce segnalatore del faro
abbagliante .................................... 3-3
Luce segnalatore del livello
dellÕolio ........................................... 3-3
Luce segnalatore della marcia di
folle ................................................ 3-3
Luci dellÕindicatore di svolta ............. 3-3
M
Manutenzione periodica e
lubrificazione ....................................... 6-2
N
Numero dÕidentificazione della chiave
(per XJ600N) ....................................... 9-1
Numero dÕidentificazione della chiave
(per XJ600S) ....................................... 9-1
Numero identificazione veicolo .............. 9-2
O
Olio motore ............................................ 6-7
P
Pannello A ............................................. 6-5
Parcheggio ............................................ 5-6
Pedale cambio ..................................... 3-10
Pedale freno posteriore ....................... 3-11
Pneumatici ........................................... 6-13
Portacasco ........................................... 3-15
Punti di cambio marcia raccomandati
(Solo per la Svizzera) .......................... 5-5
R
Registrazione del numero di
identificazione ..................................... 9-1
Regolazione ammortizzatore
posteriore .......................................... 3-15
Regolazione del carburatore ................ 6-11
Regolazione del gioco del cavo
dellÕacceleratore ................................ 6-12
Regolazione del gioco della leva
della frizione ...................................... 6-15
Regolazione del gioco-valvole ............. 6-13
Regolazione del regime di minimo ....... 6-12
Regolazione dellÕaltezza del pedale
del freno posteriore ........................... 6-17
Regolazione dellÕinterruttore luce
freno .................................................. 6-17
Regolazione della tensione catena ...... 6-21
Rimozione della ruota anteriore ........... 6-31
Rimozione della ruota posteriore ......... 6-33
Rimozione e installazione di pannelli ..... 6-5
Rodaggio ............................................... 5-5
Rubinetto carburante ........................... 3-13
Ruote ................................................... 6-15
S
Sella ..................................................... 3-14
Sostituzione del fusibile ....................... 6-26
Sostituzione della lampadina del faro
(per XJ600N) ..................................... 6-29
Sostituzione della lampadina del faro
(per XJ600S) ..................................... 6-27
Starter (choke) Ò Ó ............................. 3-14
T
Tabella individuazione guasti ............... 6-35
Tachimetro (per XJ600N) ....................... 3-6
Tachimetro (per XJ600S) ....................... 3-6
Tappo del serbatoio carburante ........... 3-11
Tubo di sfiato del serbatoio carburante
(solo per la Germania) ....................... 3-12
V
Verifica della candela ............................. 6-6
Verifica e lubrificazione dei cavi ........... 6-22
Vista da destra (XJ600N) ....................... 2-5
Vista da destra (XJ600S) ....................... 2-2
Vista da sinistra (XJ600N) ..................... 2-4
Vista da sinistra (XJ600S) ...................... 2-1
