YAMAHA XJ600S 2001 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
5. Instale as pinças do travão colocando
as respectivas cavilhas.NOTA:@ Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar as pinças nos discos do travão. @6. Aperte a cavilha de aperto do eixo da
roda dianteira, seguida do eixo da
roda e das cavilhas da pinça do tra-
vão, com os binários especificados.7. Ligue o cabo do velocímetro.
8. Exerça bastante força no sentido des-
cendente sobre o guiador várias ve-
zes para verificar se a forquilha está a
funcionar devidamente.
Binários de aperto:
Eixo da roda:
58 Nm (5,8 m·kg)
Cavilha de aperto do eixo da roda
dianteira:
40 Nm (4,0 m·kg)
Cavilha da pinça do travão:
19 Nm (1,9 m·kg)
P_4br.book Page 34 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU01480

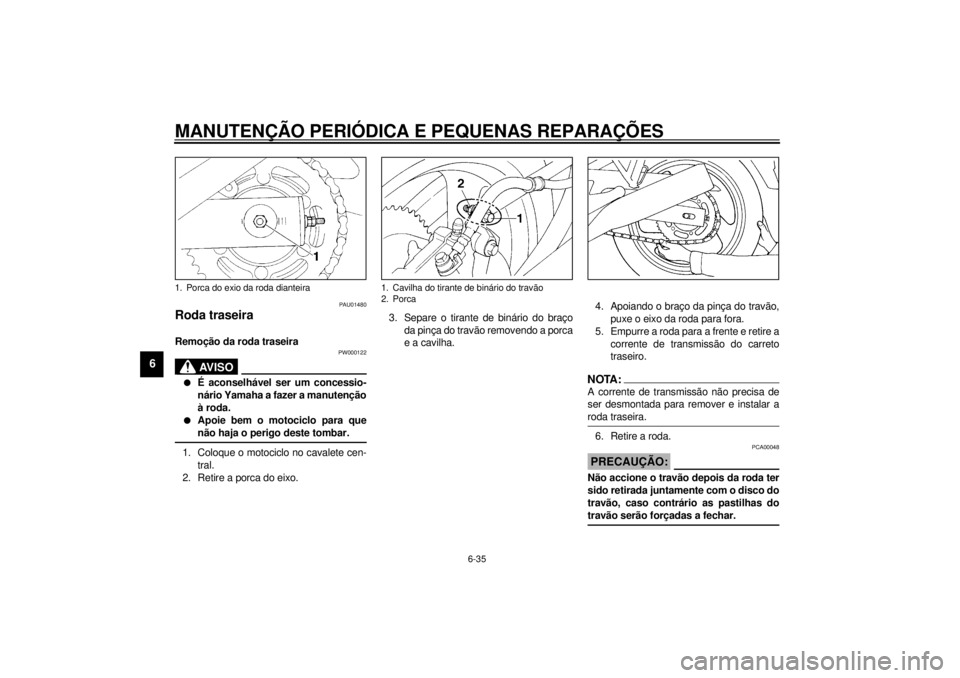

Roda traseira Remoção da roda traseira
PW000122
AV I S O
@ l
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
l
Apoie bem o motociclo para que
não haja o perigo deste tombar.
@1. Coloque o motociclo no cavalete cen-
tral.
2. Retire a porca do eixo.3. Separe o tirante de binário do braço
da pinça do travão removendo a porca
e a cavilha.4. Apoiando o braço da pinça do travão,
puxe o eixo da roda para fora.
5. Empurre a roda para a frente e retire a
corrente de transmissão do carreto
traseiro.
NOTA:@ A corrente de transmissão não precisa de
ser desmontada para remover e instalar a
roda traseira. @6. Retire a roda.
PCA00048
PRECAUÇÃO:@ Não accione o travão depois da roda ter
sido retirada juntamente com o disco do
travão, caso contrário as pastilhas do
travão serão forçadas a fechar. @
1. Porca do exio da roda dianteira
1. Cavilha do tirante de binário do travão
2. Porca
P_4br.book Page 35 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
PAU01468
Instalação da roda traseira
1. Introduza o eixo da roda a partir do
lado direito.
2. Instale a corrente de transmissão no
carreto traseiro, e depois ajuste a fol-
ga da corrente de transmissão. (Con-
sulte a página 6-21 para obter
instruções relativas aos procedimen-
tos de ajuste da folga da corrente de
transmissão.)
3. Instale a porca do eixo e a cavilha do
tirante de binário do travão no braço
da pinça do travão.
4. Instale a pinça do travão colocando as
respectivas cavilhas.NOTA:@ Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar a pinça do travão no disco do mesmo. @5. Retire o motociclo do cavalete central
de modo a que a roda traseira fique no
solo.
6. Aperte a porca do eixo e a cavilha do
tirante de binário do travão de acordo
com os binários especificados.
PAU01008
Detecção e resolução de
problemas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer algus
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderão provocar um fraco arranque e per-
da de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas. Binários de aperto:
Porca do eixo:
105 Nm (10,5 m·kg)
Cavilha do tirante de binário do
travão:
23 Nm (2,3 m·kg)
P_4br.book Page 36 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6
PAU01297

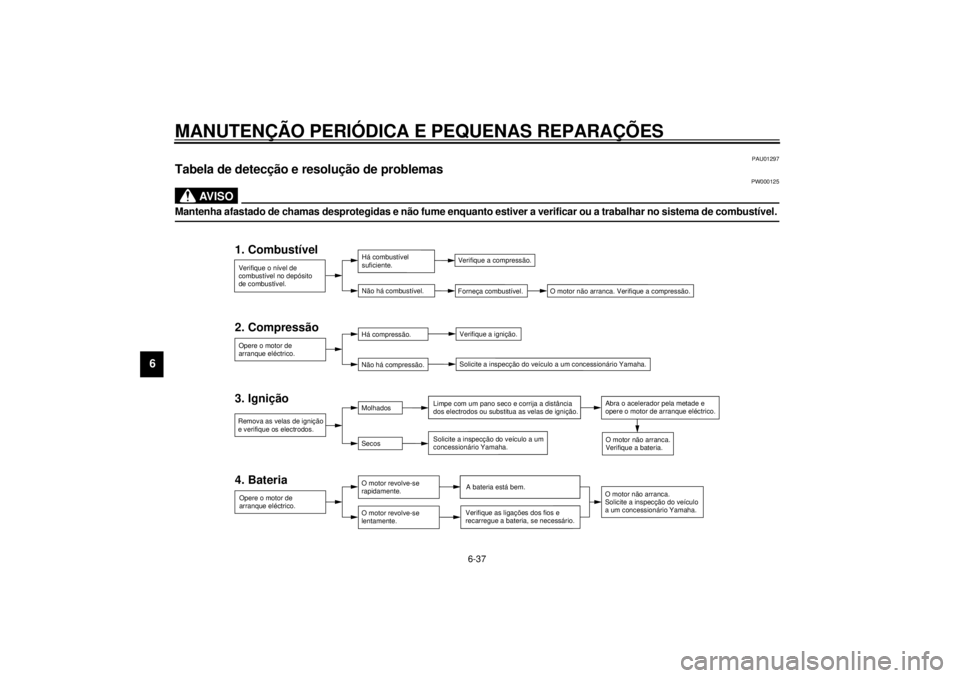

Tabela de detecção e resolução de problemas
PW000125
AV I S O
@ Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível. @
2. Compressão
3. Ignição
4. Bateria 1. CombustívelVerifique o nível de
combustível no depósito
de combustível.Há combustível
suficiente.
Não há combustível.
Forneça combustível.
Opere o motor de
arranque eléctrico.Há compressão.
Não há compressão.Verifique a ignição.
Solicite a inspecção do veículo a um concessionário Yamaha.
Remova as velas de ignição
e verifique os electrodos.Molhados
SecosLimpe com um pano seco e corrija a distância
dos electrodos ou substitua as velas de ignição.
Solicite a inspecção do veículo a um
concessionário Yamaha.Abra o acelerador pela metade e
opere o motor de arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Opere o motor de
arranque eléctrico.O motor revolve-se
rapidamente.
O motor revolve-se
lentamente.A bateria está bem.
Verifique as ligações dos fios e
recarregue a bateria, se necessário.
O motor não arranca. Verifique a compressão.
O motor não arranca.
Solicite a inspecção do veículo
a um concessionário Yamaha.
Verifique a compressão.
P_4br.book Page 37 Thursday, August 17, 2000 11:33 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7
Cuidados ........................................................................................... 7-1
Arrecadação ...................................................................................... 7-4
P_4br.book Page 1 Thursday, August 17, 2000 11:33 AM

7-1
7
7-CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
PAU03430
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.Antes da limpeza
1. Cubra as saídas do silencioso com
sacos de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente en-
tranhada, como por exemplo óleo
queimado no cárter, com um desen-
gordurante e uma escova, mas nunca
aplique este tipo de produto nos ve-
dantes, anilhas, carretos, corrente de
transmissão e eixos da roda. Enxagúe
sempre a sujidade e o desengordu-
rante com água.Limpeza
PCA00010
PRECAUÇÃO:@ l
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além dis-
so, enxagúe minuciosamente a
área com água, seque-a imediata-
mente e aplique um spray anti-cor-
rosão.
l
Uma limpeza inadequada poderá
danificar os pára-ventos, capotas,
painéis e outras peças plásticas.
Utilize um pano ou esponja macia
limpa com um detergente suave e
água para limpar os plásticos.
P_4br.book Page 1 Thursday, August 17, 2000 11:33 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
l
Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos
antiferrugem ou de remoção da fer-
rugem, líquido do travão, anti-con-
gelante ou electrólito.
l
Não utilize lavagem de alta pressão
nem a vapor uma vez que estas po-
dem provocar a infiltração de água
e deterioração nas áreas seguintes:
vedantes (dos rolamentos da roda
e do braço oscilante, forquilha e
travões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e ventoinhas.
l
Para motociclos equipados com
um pára-vento: não utilize agentes
de limpeza fortes ou esponjas du-
ras pois estes causarão embacia-
mento ou arranhões. Alguns
compostos de limpeza para plásti-
cos podem deixar riscos no pára-
vento. Teste o produto numa pe-
quena parte oculta do pára-vento
para se assegurar que não deixa fi-
car marcas. Se o pára-vento ficar
riscado, utilize um composto de po-
limento de qualidade para plástico
após a lavagem.
@Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.Após a condução do veículo à chuva, perto
do mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:@ O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera. @1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PCA00012
PRECAUÇÃO:@ Não utilize água morna pois esta aumen-
ta a acção corrosiva do sal. @2. Depois de conduzir o motociclo, apli-
que um spray anti-corrosão em todas
as superfícies metálicas, incluindo as
cromadas e niqueladas, para evitar a
corrosão.
P_4br.book Page 2 Thursday, August 17, 2000 11:33 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruge.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como agente
de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
PWA00001
AV I S O
@ l
Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus. Caso necessário, limpe os
discos do travão e os revestimen-
tos do travão com um agente de
limpeza de discos do travão normal
ou acetona, e lave os pneus com
água morna e um detergente suave.
l
Antes de conduzir o motociclo tes-
te o desempenho dos travões e o
comportamento nas curvas.
@
PCA00013
PRECAUÇÃO:@ l
Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.
l
Nunca aplique óleo ou cera em pe-
ças de borracha e plástico, trate-as
com um produto de tratamento
adequado.
l
Evite utilizar compostos de poli-
mento abrasivos pois estes des-
gastariam a pintura.
@NOTA:@ Consulte um concessionário Yamaha para
obter conselhos sobre quais os produtos a
utilizar. @
P_4br.book Page 3 Thursday, August 17, 2000 11:33 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
Arrecadação Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
PCA00014
PRECAUÇÃO:@ l
Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade o que provocará o apareci-
mento de ferrugem.
l
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.
@
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções referidas na
secção “Cuidados” deste capítulo.
2. Rode a alavanca da torneira de com-
bustível para “ON”.
3. Drene os depósitos de nível constante
desapertando as cavilhas de drena-
gem, o que evitará a acumulação de
resíduos de combustível. Verta o
combustível drenado no depósito de
combustível.
4. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruge e que o combustível se
deteriore.
5. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de ignição
e as velas.
b. Verta uma colher de chá de óleo do
motor na cavidade de cada uma das
velas de ignição.c. Coloque as tampas das velas de igni-
ção nas respectivas velas, e coloque
as velas na cabeça de cilindros de
modo a que os eléctrodos fiquem liga-
dos à terra. (Isto limitará a produção
de faíscas durante o passo seguinte.)
d. Coloque várias vezes o motor em fun-
cionamento utilizando o motor de ar-
ranque. (Esta acção revestirá as
paredes do cilindro com óleo.)
e. Retire as tampas das velas de ignição
e, de seguida, instale as velas de igni-
ção e as respectivas tampas.
PWA00003
AV I S O
@ Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição à
terra enquanto liga o motor. @6. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais assim como do des-
canso lateral/cavalete central.
P_4br.book Page 4 Thursday, August 17, 2000 11:33 AM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7
7. Verifique e, se necessário, corrija a
pressão de ar do pneu, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem fora do solo.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem.
8. Cubra as saídas do silencioso com
sacos de plástico para impedir a en-
trada de humidade nas mesmas.
9. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente (tempe-
ratura inferior a 0 °C ou superior a
30 °C). Para obter mais informações
relativamente ao acondicionamento
da bateria, consulte a página 6-27.NOTA:@ Antes de guardar o motociclo, deverá fazer
todas as reparações necessárias. @P_4br.book Page 5 Thursday, August 17, 2000 11:33 AM
