YAMAHA XJ600S 2001 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU03362
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
@ l
A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
l
A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
@
CE-01P
CE-07P
Pressão de ar do pneu
(medida em pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–máxima200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Condução a
grande velocidade200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Carga máxima*XJ600S: 184 kg
XJ600N: 187 kg
* Peso total do condutor, do passageiro, da carga e
acessórios
P_4br.book Page 14 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PWA00012
AV I S O
@ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções. l
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.
l
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
l
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
l
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
l
Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
@
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente.CE-08PNOTA:@ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. @1. Flanco
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
P_4br.book Page 15 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PW000079
AV I S O
@ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência profis-
sional necessários.
@
Informações relativas ao pneus
Este motociclo está equipado com pneus
de câmara de ar.
PW000078
AV I S O
@ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
@CE-10PPAU00683
AV I S O
@ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência profis-
sional necessários.
@
DIANTEIRO
Fabricante Dimensão Tipo
DUNLOP 110/80-17 57H D103FA
MICHELIN 110/80-17 57H MACADAM 50
TRASEIRO
Fabricante Dimensão Tipo
DUNLOP 130/70-18 63H D103A
MICHELIN 130/70-18 63H MACADAM 50
P_4br.book Page 16 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU00687
Rodas Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas. l
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU00694
Ajuste da folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 2–3 mm tal como ilustrado. Verifique
periodicamente a folga da alavanca da em-
braiagem e, se necessário, ajuste como se
segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção
a. Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção
b.3. Se a folga especificada da alavanca
da embraiagem tiver sido obtida con-
forme descrito acima, aperte a contra-
porca e ignore o resto do
procedimento, caso contrário proceda
da seguinte forma:
4. Rode completamente a cavilha ajusta-
dora da alavanca da embraiagem na
direcção
a para desapertar o cabo da
embraiagem.
5. Desaperte a contraporca situada no
cárter.
6. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção
a. Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção
b.1. Contraporca da folga da alavanca da embrai-
agem
2. Folga da alavanca da embraiagem
c. Cavilha ajustadora da folga da alavanca da
embraiagem
1. Cabo da alavanca da embraiagem
2. Porca ajustadora da folga da alavanca da em-
braiagem
3. Contraporca
P_4br.book Page 17 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
7. Aperte a contraporca na alavanca da
embraiagem e no cárter.
PAU00712

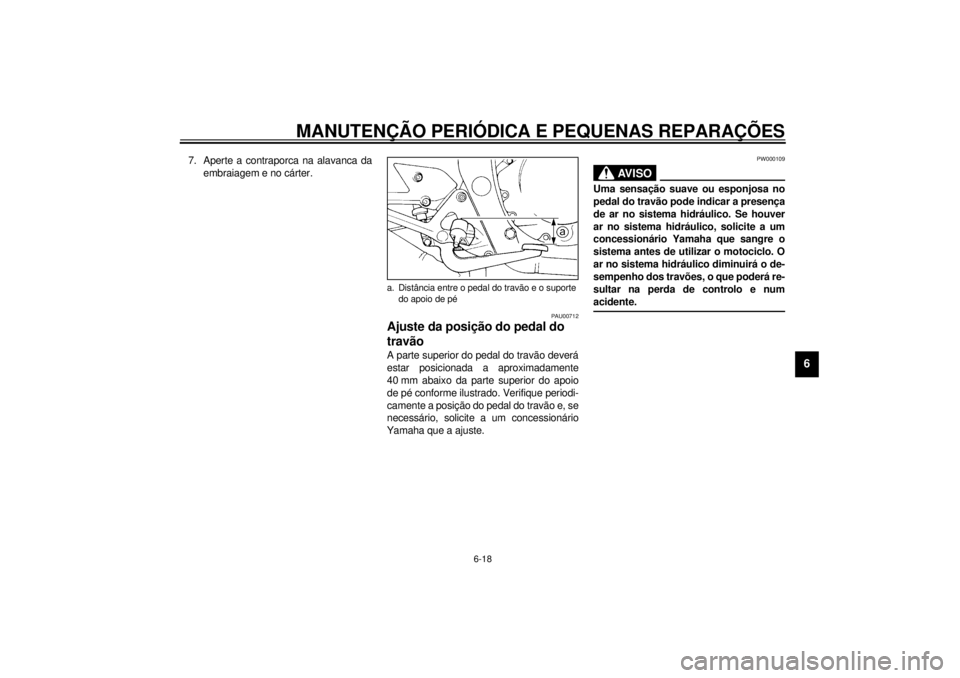

Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente
40 mm abaixo da parte superior do apoio
de pé conforme ilustrado. Verifique periodi-
camente a posição do pedal do travão e, se
necessário, solicite a um concessionário
Yamaha que a ajuste.
PW000109
AV I S O
@ Uma sensação suave ou esponjosa no
pedal do travão pode indicar a presença
de ar no sistema hidráulico. Se houver
ar no sistema hidráulico, solicite a um
concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo. O
ar no sistema hidráulico diminuirá o de-
sempenho dos travões, o que poderá re-
sultar na perda de controlo e num
acidente. @
a. Distância entre o pedal do travão e o suporte
do apoio de pé
P_4br.book Page 18 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAU00713
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão como se segue.
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se
acenda mais cedo, rode a porca ajustadora
na direcção
a. Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção
b.
PAU00721
Verificação das pastilhas do
travão da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU00725
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste
da pastilha do travão, verifique a ranhura
indicadora de desgaste. Caso uma pastilha
do travão se tenha gasto até ao ponto em
que a ranhura indicadora de desgaste te-
nha quase desaparecido, solicite a um con-
cessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
1. Interruptor da luz do travão
2. Porca ajustadora do interruptor da luz do
travão
1. Ranhura indicadora de desgaste (´ 2)Frente
P_4br.book Page 19 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU00728
Pastilhas do travão traseiro
Cada uma das pastilhas do travão traseiro
é fornecida com um indicador de desgaste,
o qual lhe permite verificar o desgaste da
pastilha do travão sem ter de desmontar o
travão. Para verificar o desgaste da pasti-
lha do travão, verifique a posição do indica-
dor de desgaste enquanto acciona o
travão. Caso uma pastilha do travão se te-
nha gasto até ao ponto em que o indicador
de desgaste esteja quase a tocar no disco
do travão, solicite a um concessionário
Yamaha que substitua as pastilhas do tra-
vão como um conjunto.
PAU03196
Verificação do nível de líquido do
travão Um nível insuficiente de líquido do travão
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido do
travão se encontra acima da marca do nível
mínimo e reabasteça se necessário. Um ní-
vel reduzido de líquido do travão poderá in-
dicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido do travão esteja re-
duzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.Cumpra as seguintes precauções:
l
Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre ou o reservatório de líquido do
travão está equilibrado.
l
Utilize apenas líquido do travão da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
l
Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de líquidos
poderá resultar numa reacção quími-
ca perigosa e levar a uma má trava-
gem.
1. Indicador de desgaste (´ 2)Traseiro
1. Marca do nível mínimoFrente
1. Marca do nível mínimoLíquido do travão recomendado: DOT 4Traseiro
P_4br.book Page 20 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
l
Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.
l
O líquido do travão poderá deteriorar
superfícies pintadas ou peças plásti-
cas. Limpe sempre de imediato o lí-
quido derramado.
l
À medida que as pastilhas do travão
se desgastam, é normal que o nível
de líquido do travão desça gradual-
mente. Contudo, se o nível de líquido
do travão descer repentinamente, so-
licite a um concessionário da Yamaha
que verifique qual a causa.
PAU03238
Mudança do líquido do travão Solicite a um concessionário Yamaha que
substitua o líquido do travão nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes do óleo do ci-
lindro mestre do travão e as pinças, assim
como o tubo do travão, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.l
Vedantes do óleo: Substituir de dois
em dois anos.
l
Tubo do travão: Substituir de quatro
em quatro anos.
PAU00745
Folga da corrente de
transmissão A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no cavalete cen-
tral.
2. Coloque a transmissão em ponto mor-
to.
3. Rode a roda traseira várias vezes de
modo a localizar a parte mais esticada
da corrente de transmissão.
4. Meça a folga da corrente de transmis-
são como ilustrado.a. Folga da corrente de transmissão
P_4br.book Page 21 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU00762
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e depois a
contraporca da polia da corrente em
ambas as extremidades do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a porca ajustadora em am-
bas as extremidades do braço
oscilante na direcção
a. Para desa-
pertar a corrente de transmissão, rode
a porca ajustadora em ambas as ex-
tremidades do braço oscilante na di-
recção
b, e finalmente empurre a
roda traseira para a frente.
NOTA:@ Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as porcas ajus-
tadoras estão na mesma posição para ob-
ter um correcto alinhamento das rodas. @
PC000096
PRECAUÇÃO:@ Uma folga inadequada da corrente de
transmissão sobrecarregará o motor as-
sim como outras peças vitais do motoci-
clo e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-
cados. @3. Aperte as contraporcas e a porca do
eixo com o binário especificado. Folga da corrente de transmissão:
30–40 mm

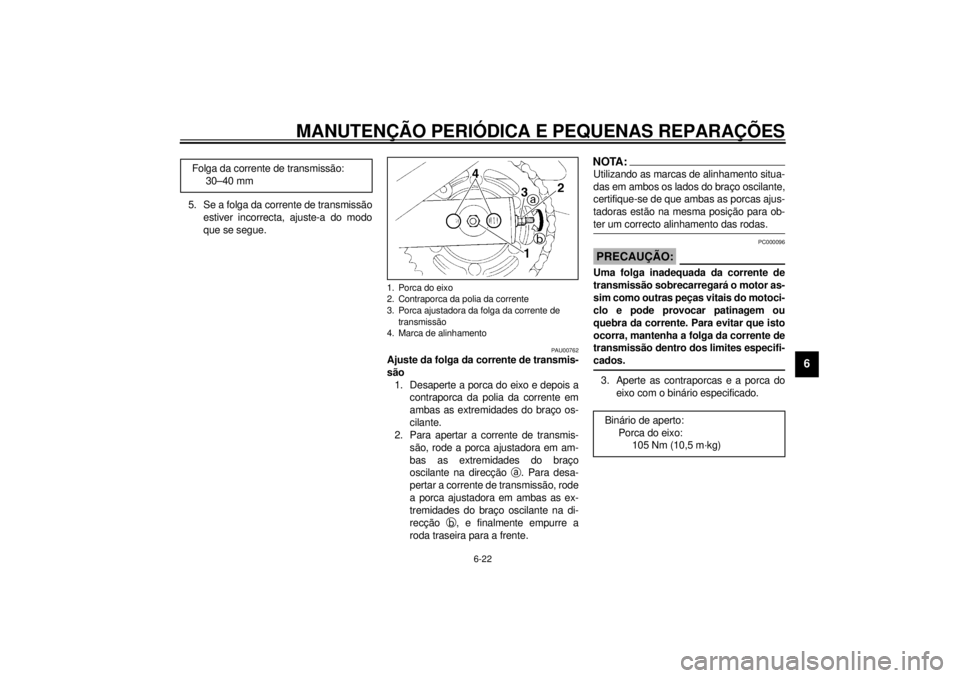

1. Porca do eixo
2. Contraporca da polia da corrente
3. Porca ajustadora da folga da corrente de
transmissão
4. Marca de alinhamento
Binário de aperto:
Porca do eixo:
105 Nm (10,5 m·kg)
P_4br.book Page 22 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU03006
Lubrificação da corrente de
transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão como se segue.
PC000097
PRECAUÇÃO:@ A corrente de transmissão deve ser lu-
brificada após lavar o motociclo ou con-
duzir à chuva. @1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.
PCA00053
PRECAUÇÃO:@ Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem com
solventes inapropriados. @
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O.
PCA00052
PRECAUÇÃO:@ Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar os
anéis de vedação em O. @
PAU02962
Verificação e lubrificação dos
cabos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
PW000112
AV I S O
@ Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim
que possível para evitar situações de in-
segurança. @
Lubrificante recomendado:
Óleo do motor
P_4br.book Page 23 Thursday, August 17, 2000 11:33 AM
