YAMAHA XJ600S 2001 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU03209
Verificação e lubrificação do
punho e do cabo do acelerador Antes de cada viagem, deverá verificar o
funcionamento do punho do acelerador e o
estado do cabo do acelerador e, se neces-
sário, o cabo deverá ser lubrificado ou
substituído.NOTA:@ Uma vez que o punho do acelerador tem de
ser removido para permitir o acesso à ex-
tremidade do cabo do acelerador, o punho
e o cabo do acelerador devem ser sempre
lubrificados na mesma altura. @1. Retire o punho do acelerador retiran-
do os respectivos parafusos.
2. Separe o cabo do acelerador, segure-
o e aplique algumas gotas de óleo na
extremidade do cabo, deixando que
este pingue na blindagem.
3. Encaixe o cabo do acelerador e lubrifi-
que o interior do compartimento do
punho do acelerador.
4. Lubrifique a superfície de contacto de
metal com metal do punho do acelera-
dor e, de seguida, instale o punho co-
locando os parafusos.
PAU03370
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais. Lubrificante recomendado:
Cabo do acelerador:
Óleo do motor
Compartimento do punho e cabo do
acelerador:
Massa de lubrificação de sabão
de lítio (massa para todos os fins)Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_4br.book Page 24 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU03164
Verificação e lubrificação das
alavancas do travão e da
embraiagem Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
PAU03371
Verificação e lubrificação do
cavalete central e do descanso
lateral Antes de cada viagem, deverá verificar o
funcionamento do cavalete central e do
descanso lateral e, se necessário, deverá
lubrificar os pivôs e as superfícies de con-
tacto de metal com metal.
PW000114
AV I S O
@ Se os cavaletes central e lateral não se
moverem suavemente, consulte um
concessionário Yamaha. @
PAU00790
Lubrificação da suspensão
traseira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de dissulfide
molibdénio
P_4br.book Page 25 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU02939
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
PW000115
AV I S O
@ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. @Verifique se os tubos internos estão arra-
nhados, danificados ou perdem demasiado
óleo em excesso. Verificação do funcionamento
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PC000098
PRECAUÇÃO:@ Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare. @
PAU00794
Verificação da direcção Os rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue e
nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque um cavalete por baixo do
motor para elevar a roda dianteira do
chão.
PW000115
AV I S O
@ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. @
P_4br.book Page 26 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que verifi-
que e repare a direcção.
PAU01144
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU00800
Bateria Este motociclo está equipado com uma ba-
teria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito ou acrescentar água des-
tilada.
PC000101
PRECAUÇÃO:@ Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá danificar permanentemente a
bateria. @
PW000116
AV I S O
@ l
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
P_4br.book Page 27 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
• EXTERNO: Lave com água abun-
dante.
• INTERNO: Beba grandes quanti-
dades de água ou leite e chame
imediatamente um médico.
• OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
l
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
l
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
@
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o motociclo esti-
ver equipado com acessórios eléctricos
opcionais.
Acondicionamento da bateria
1. Caso não pretenda conduzir o motoci-
clo durante mais de um mês, retire a
bateria, carregue-a totalmente e colo-
que-a num local fresco e seco.
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se
necessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PC000102
PRECAUÇÃO:@ l
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
l
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não te-
nha acesso a um carregador de ba-
terias blindadas (MF) solicite a um
concessionário Yamaha que carre-
gue a sua bateria.
@
P_4br.book Page 28 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAU01470
Substituição dos fusíveis A caixa de fusíveis situa-se por baixo do as-
sento. (Consulte a página 3-12 para obter
instruções relativas aos procedimentos de
remoção e instalação do assento.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PC000103
PRECAUÇÃO:@ Não utilize um fusível com uma ampera-
gem superior à recomendada para evitar
provocar grandes danos no sistema
eléctrico e possivelmente um incêndio. @3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Caixa de fusíveis
1. Fusível principal
2. Fusível da ignição
3. Fusível do sistema de sinalização
4. Fusível do farol dianteiro
5. Fusível de perigo
6. Fusível de reserva (´ 3)
Fusíveis especificados:
Fusível principal: 30 A
Fusível da ignição: 10 A
Fusível do sistema de
sinalização: 15 A
Fusível do farol dianteiro: 15 A
Fusível de perigo: 10 A
P_4br.book Page 29 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PAU00829

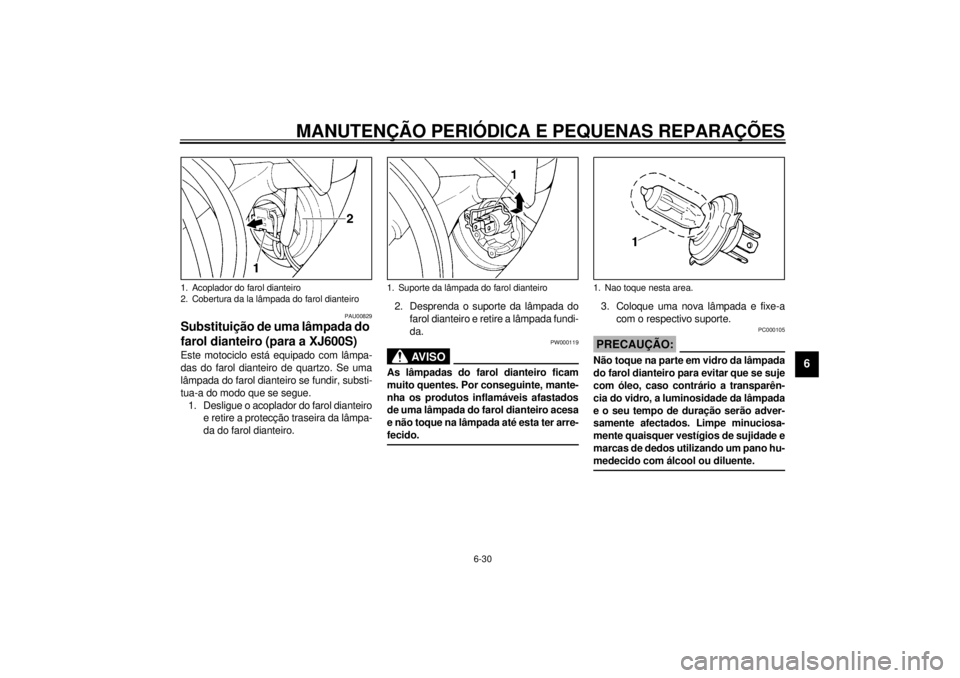

Substituição de uma lâmpada do
farol dianteiro (para a XJ600S)Este motociclo está equipado com lâmpa-
das do farol dianteiro de quartzo. Se uma
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Desligue o acoplador do farol dianteiro
e retire a protecção traseira da lâmpa-
da do farol dianteiro.2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
PW000119
AV I S O
@ As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido. @
3. Coloque uma nova lâmpada e fixe-a
com o respectivo suporte.
PC000105
PRECAUÇÃO:@ Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
marcas de dedos utilizando um pano hu-
medecido com álcool ou diluente. @
1. Acoplador do farol dianteiro
2. Cobertura da la lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1. Nao toque nesta area.
P_4br.book Page 30 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
4. Instale a protecção da lâmpada e li-
gue o acoplador.
5. Se necessário, solicite a um concessi-
onário Yamaha que ajuste o feixe do
farol dianteiro.
PAU03188
Substituição da lâmpada do farol
dianteiro (para a XJ600N)Este motociclo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire a unidade do farol dianteiro reti-
rando os respectivos parafusos.2. Desligue o acoplador do farol dianteiro
e retire a unidade do farol dianteiro e a
cobertura da lâmpada.1. Parafuso (´ 2)
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
P_4br.book Page 31 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
PW000119
AV I S O
@ As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido. @
4. Coloque uma nova lâmpada e fixe-a
com o respectivo suporte.
PC000105
PRECAUÇÃO:@ Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
marcas de dedos utilizando um pano hu-
medecido com álcool ou diluente. @
5. Instale a cobertura da lâmpada e ligue
o acoplador.
6. Instale a unidade do farol dianteiro co-
locando os respectivos parafusos.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol dianteiro
1. Nao toque nesta area.
P_4br.book Page 32 Thursday, August 17, 2000 11:33 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
PAU00868
Roda dianteira Remoção da roda dianteira
PW000122
AV I S O
@ l
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
l
Apoie bem o motociclo para que
não haja o perigo deste tombar.
@1. Coloque o motociclo no cavalete cen-
tral.
2. Separe o cabo do velocímetro da roda
dianteira.
3. Retire as pinças do travão retirando as
respectivas cavilhas.
PCA00047
PRECAUÇÃO:@ Não puxe a alavanca do travão depois
de retirar a pinça do travão, caso contrá-
rio as pastilhas do travão serão força-
das a fechar. @4. Desaperte a cavilha de aperto do eixo
da roda dianteira.
5. Puxe o eixo da roda para fora e retire
a roda.
PAU03420
Instalação da roda dianteira
1. Instale o módulo de engrenagens do
velocímetro no cubo da roda de modo
a que os prolongamentos encaixem
nas fendas.
2. Levante a roda entre as pernas da for-
quilha.NOTA:@ Certifique-se de que a fenda no módulo de
engrenagens do velocímetro encaixa por
cima do retentor na perna da forquilha. @3. Introduza o eixo da roda.
4. Tire o motociclo do cavalete central de
modo a que a roda dianteira assente
no chão.
1. Cabo do velocímetro
1. Eixo da roda dianteira
2. Cavilha de aperto do eixo da roda dianteira
P_4br.book Page 33 Thursday, August 17, 2000 11:33 AM
