YAMAHA XJ900S 2000 Instructieboekje (in Dutch)

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-17
3
DAU00295*
Afstelling van de
achterschokbrekerDeze schokbreker is uitgerust met een af-
stelring voor de voorbelasting. Stel de voor-
belasting als volgt in. Draai de afstelring in
de
a richting om de voorbelasting te verho-
gen en draai de afstelring in de
b richting
om de voorbelasting te verlagen. Zorg dat
de juiste inkeping in de instelring recht te-
genover de positiemarkering op de achter-
schokbreker staat.
CI-18DDAU00315
WAARSCHUWING
@ Deze schokbreker bevat stikstofgas on-
der bijzonder hoge druk. Lees de onder-
staande informatie aandachtig door
alvorens over te gaan tot onder-
houdswerkzaamheden aan de schok-
breker. Yamaha is niet verantwoordelijk
voor beschadigingen of verwondingen
ontstaan door verkeerd behandelen van
de schokbreker.l
Probeer de cilinder niet te openen.
l
Zorg dat de schokbreker niet in de
buurt komt van open vuur of bloot-
gesteld wordt aan hoge temperatu-
ren. Dit zou kunnen leiden tot een
ontploffing door uitzetting van het
stikstofgas.
l
Zorg dat de cilinder niet vervormd
of anderzins beschadigd wordt. Dit
zal een slechte werking van de
schokbreker tot gevolg hebben.
l
Als er iets mis is met de schokbre-
ker of er moet onderhoudswerk aan
verricht worden, breng uw motor-
fiets dan naar een Yamaha dealer.
@
1. Veervoorbelastings-instelring
2. Positie-indicator
1. Speciale sleutel
ZachtStan-
daardStug
Stand
afsteller12 3 4567

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-18
3
DAU00330
ZijstandaardDit model is uitgerust met een onderbre-
kingscircuit voor de onsteking. Rijd nooit
met de motorfiets terwijl de zijstandaard is
uitgeklapt. De zijstandaard bevindt zich aan
de linkerkant. (Zie blz. 5-1 voor een uitleg
van dit onderbrekingscircuit).
DW000044
WAARSCHUWING
@ Rijd nooit met deze motorfiets terwijl de
zijstandaard is uitgeklapt. Als de zijstan-
daard niet volledig is opgeklapt, kan het
gebeuren dat deze de grond raakt waar-
door u uw balans zou kunnen verliezen
met als gevolg een zeer ernstig ongeluk.
Yamaha heeft in deze motorfiets een on-
derbrekingscircuit voor de ontsteking
ingebouwd om ongelukken door een
niet goed ingeklapte zijstandaard te ver-
mijden. Voer de hieronder beschreven
procedure regelmatig uit, om te kontro-
leren of het onderbrekingscircuit juist
funktioneert. Mocht er iets mis zijn met
het onderbrekingscircuit, raadpleeg dan
onmiddellijk een Yamaha dealer. @
DAU00332
Kontrole van de zijstandaard/
koppelings-
onderbrekingsschakelaarKontroleer de zijstandaard- en koppelings-
onderbrekingsschakelaar op een juiste
werking. Volg hiervoor de onderstaande
procedure.
DW000046
WAARSCHUWING
@ l
Zet de motorfiets op de midden-
standaard als u deze inspektie uit-
voert.
l
Als de werking niet naar behoren is,
raadpleegt u dan een Yamaha
dealer.
@CD-08DCD-08DDRAAI DE KONTAKTSLOT-SCHAKE-
LAAR NAAR “ON” EN DE
MOTORSTOPSCHAKELAAR NAAR
“”.ER IS EEN VERSNELLING INGE-
SCHAKELD EN DE ZIJSTANDAARD IS
OPGEKLAPT.
TREK DE KOPPELINGSHENDEL IN
EN DRUK OP DE
STARTSCHAKELAAR.DE MOTOR START.DE MOTOR SLAAT AF.KLAP DE ZIJSTANDAARD UIT.DE KOPPELING-ONDERBREKINGS-
SCHAKELAAR IS IN ORDE.DE ZIJSTANDAARD-ONDERBRE-
KINGSSCHAKELAAR IS IN ORDE.

4

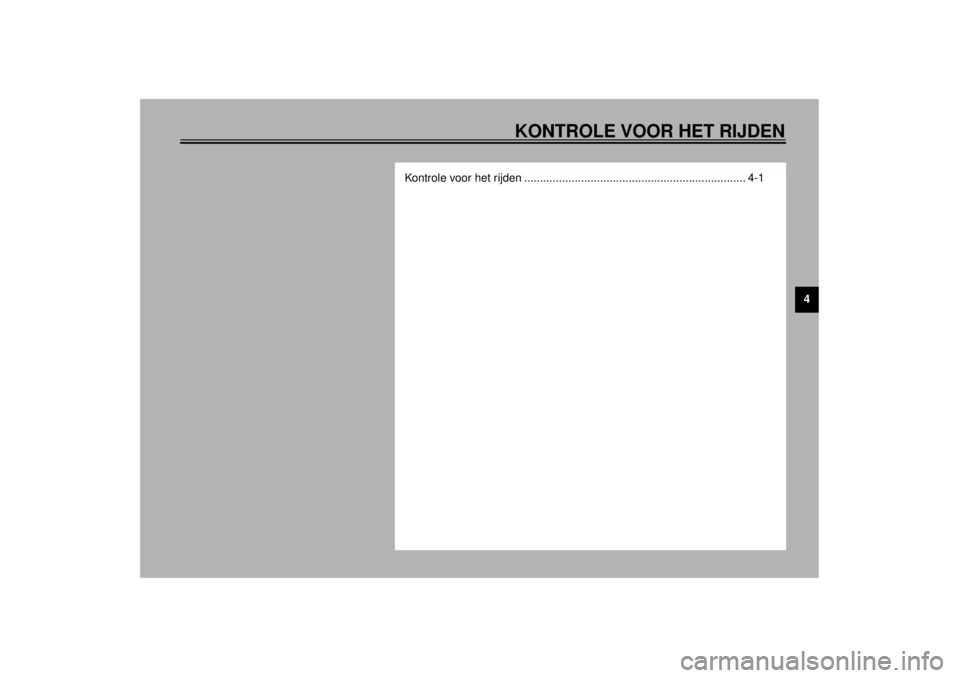

KONTROLE VOOR HET RIJDEN
Kontrole voor het rijden ...................................................................... 4-1

4-1
4
DAU01114
4-KONTROLE VOOR HET RIJDENAls eigenaar bent u verantwoordelijk voor de toestand van uw voertuig. De vitale onderdelen en funkties van uw motorfiets kunnen wel
eens onverwacht teruglopen, ook al rijdt u er niet mee (bijvoorbeeld door blootstelling aan de elementen). Elke beschadiging, lekkage of
verlies van bandenspanning kan ernstige gevolgen hebben. Daarom is het van groot belang om naast een zorgvuldige visuele inspektie
ook voor elke rit de volgende punten grondig te kontroleren.
DAU00340
KONTROLE VOOR HET RIJDEN
ONDERDEEL KONTROLEPUNTEN BLZ.
Voorrem • Kontroleer de remwerking, de speling van de remhendel, het niveau van de rem-
vloeistof en eventuele lekkage.
• Indien noodzakelijk, bijvullen met DOT 4 remvloeistof.
6-19 ~ 6-21
Achterrem• Kontroleer de remwerking, de speling van de remhendel, het niveau van de rem-
vloeistof en eventuele lekkage.
• Indien noodzakelijk, bijvullen met DOT 4 remvloeistof.
Koppeling• Kontroleer op soepele werking en vrije slag.
• Indien noodzakelijk afstellen.6-18
Gasgreep en
behuizing• Kontroleer op soepele werking.
• Indien noodzakelijk smeren.6-14, 6-21
Motorolie• Kontroleer oliepeil.
• Indien nodig, olie bijvullen.6-8 ~ 6-10
Olie voor de eindover-
brenging• Kijk of er sprake kan zijn van lekkage. 6-11
Wielen en banden• Kontroleer bandenspanning, slijtage, beschadiging.6-15 ~ 6-18,
6-27 ~ 6-31
Bedienings- en
meterkabels• Kontroleer op soepele werking.
• Indien nodig, smeren.6-21
Rempedaal- en
schakelpedaalas• Kontroleer op soepele werking.
• Indien nodig, smeren.6-22
Werking van rem- en
koppelingshendel• Kontroleer op soepele werking.
• Indien nodig, smeren.6-22

KONTROLE VOOR HET RIJDEN
4-2
4
OPMERKING:Deze kontrole vóór het rijden dient u iedere keer uit te voeren, voordat u wegrijdt. Deze inspektie kan grondig, doch in vrij korte tijd uitge-
voerd worden. De korte tijd die u hieraan besteedt, weegt ruimschoots op tegen de extra veiligheid die dit oplevert.
WAARSCHUWING
Als één van de onderdelen van de bovenstaande lijst niet juist funktioneert, laat dit dan kontroleren en repareren door uw Yamaha
dealer.Werking van de
middenstandaard
zijstandaard• Kontroleer op soepele werking.
• Indien nodig, smeren.6-22
Bevestigingsdelen van
frame• Kontroleer of alle moeren, bouten en schroeven stevig vastzitten.
• Indien nodig, aantrekken.—
Benzine• Kontroleer benzinepeil.
• Indien nodig, benzine tanken.3-13
Lichten, indikator-
lampjes en schake-
laars• Kontroleer op juiste werking. 6-26 ~ 6-27 ONDERDEEL KONTROLEPUNTEN BLZ.

5

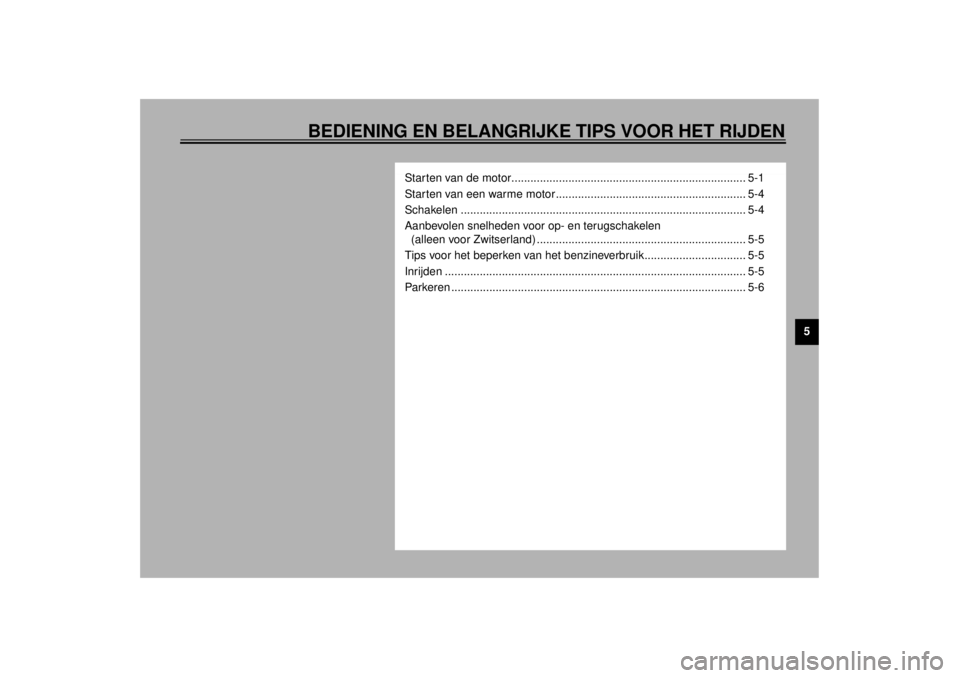

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
Starten van de motor.......................................................................... 5-1
Starten van een warme motor ............................................................ 5-4
Schakelen .......................................................................................... 5-4
Aanbevolen snelheden voor op- en terugschakelen
(alleen voor Zwitserland) .................................................................. 5-5
Tips voor het beperken van het benzineverbruik................................ 5-5
Inrijden ............................................................................................... 5-5
Parkeren ............................................................................................. 5-6

5-1
5
DAU00372
5-BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
DAU00373
WAARSCHUWING
@ l
Leer de motorfiets goed kennen, al-
vorens ermee te gaan rijden. Maak
uzelf vertrouwd met alle bedie-
ningsorganen alvorens op te stap-
pen en weg te rijden. Als er iets niet
geheel duidelijk is, raadpleeg dan
uw Yamaha dealer.
l
Laat de motor nooit langere tijd in
een afgesloten ruimte draaien. De
uitlaatgassen zijn bijzonder giftig
en kunnen binnen zeer korte tijd lei-
den tot bewusteloosheid en dood.
Zorg altijd voor een goede ventila-
tie.
l
Kontroleer alvorens weg te rijden
altijd of de zijstandaard is opge-
klapt. Een neergeklapte, of gedeel-
telijk opgeklapte, zijstandaard kan
leiden tot bijzonder ernstige onge-
lukken.
@
DAU01627
Starten van de motorOPMERKING:@ Deze motorfiets is uitgerust met een onder-
brekingssysteem voor de ontsteking en
voor het startcircuit.
De motor kan alleen gestart worden onder
een van de volgende omstandigheden:l
de versnelling in zijn vrij staat.
l
de zijstandaard opgeklapt is en er is
een versnelling ingeschakeld terwijl de
koppeling los staat.
Rijd nooit met de motorfiets als de zijstan-
daard is uitgeklapt.
@
DW000054
WAARSCHUWING
@ Lees de informatie over de onderbre-
kingscircuits van de zijstandaard en van
de koppeling nog eens aandachtig door
(zie blz. 3-18), alvorens de onderstaande
stappen uit te voeren. @

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-2
5
CF-28D

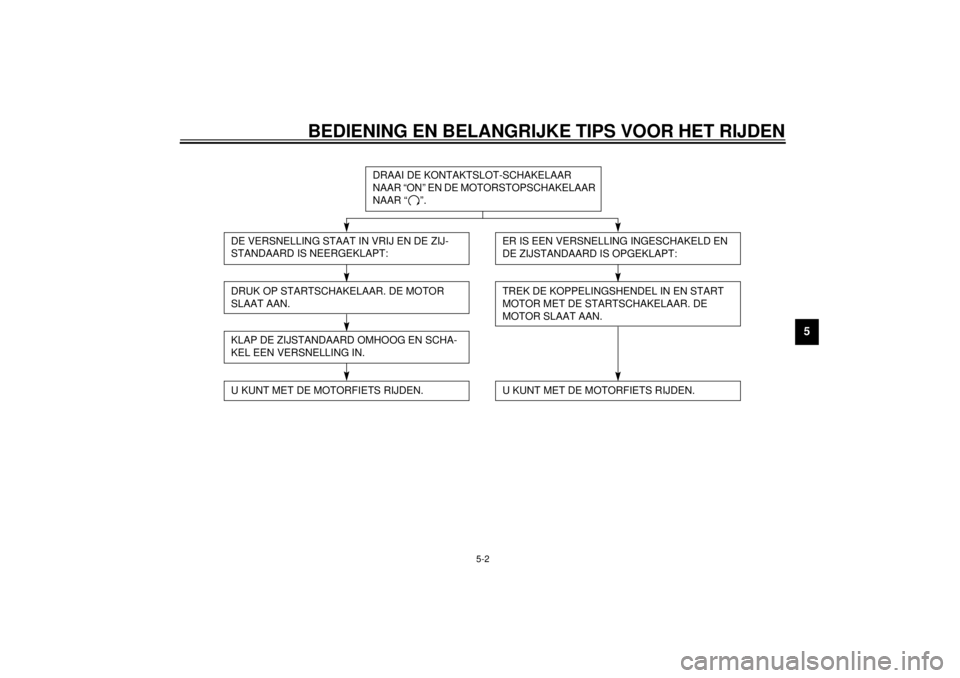

DRAAI DE KONTAKTSLOT-SCHAKELAAR
NAAR “ON” EN DE MOTORSTOPSCHAKELAAR
NAAR “ ”.
DRUK OP STARTSCHAKELAAR. DE MOTOR
SLAAT AAN.KLAP DE ZIJSTANDAARD OMHOOG EN SCHA-
KEL EEN VERSNELLING IN.
ER IS EEN VERSNELLING INGESCHAKELD EN
DE ZIJSTANDAARD IS OPGEKLAPT:TREK DE KOPPELINGSHENDEL IN EN START
MOTOR MET DE STARTSCHAKELAAR. DE
MOTOR SLAAT AAN.
U KUNT MET DE MOTORFIETS RIJDEN.
U KUNT MET DE MOTORFIETS RIJDEN.
DE VERSNELLING STAAT IN VRIJ EN DE ZIJ-
STANDAARD IS NEERGEKLAPT:
