YAMAHA XJ900S 2001 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
peso total del conductor, la carga y los
accesorios no sobrepase la carga máxi-
ma especificada para el vehículo.
l
No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.
l
Sujete bien los objetos más pesados cer-
ca del centro de la motocicleta y distri-
buya el peso uniformemente en ambos
lados.
l
Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.
l
Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales._
SW000079
ADVERTENCIA
_ l
Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.
l
La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
_

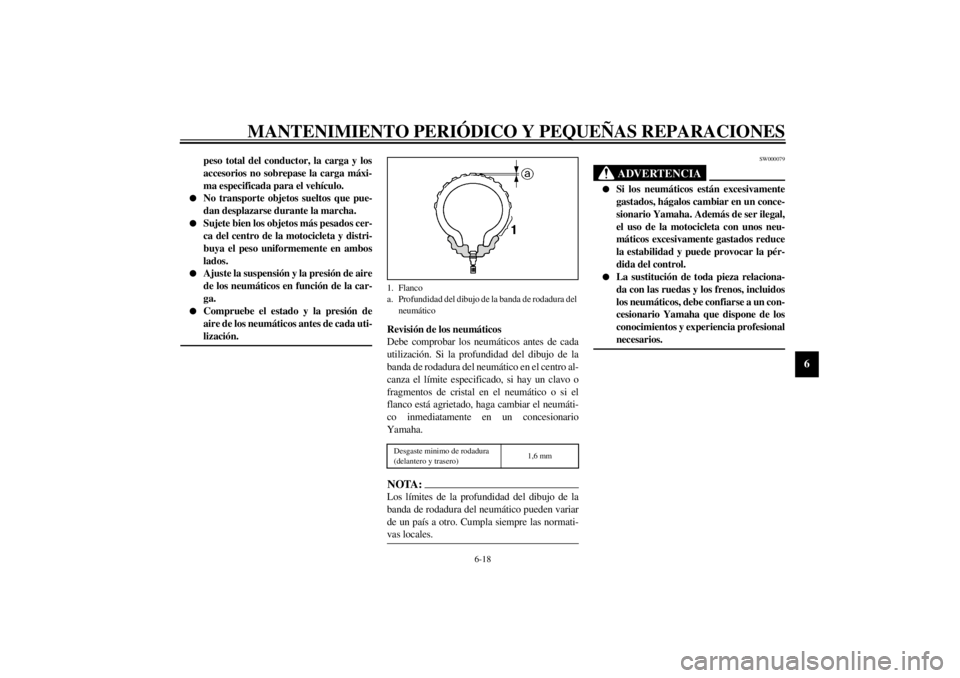

1. Flanco
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
S_4km.book Page 18 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas de
aleación y neumáticos sin cámara con válvulas.
SW000080
ADVERTENCIA
_ l
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.
l
Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.
l
Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.
l
Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_CE-10S
CE-14SSAU00684
ADVERTENCIA
_ Esta motocicleta está equipada con neumáti-
cos para velocidades muy altas. Para aprove-
char al máximo estos neumáticos, tome nota
de los puntos siguientes.l
Utilice únicamente los neumáticos de
recambio especificados. Otros neumáti-
cos pueden presentar el riesgo de que se
produzca un reventón a velocidades
muy altas.
l
Hasta que no hayan sido “rodados”, la
adherencia de los neumáticos nuevos
puede ser relativamente baja sobre
ciertas superficies. Por lo tanto, después
de montar un neumático nuevo, antes
de conducir a velocidades muy altas es
aconsejable practicar una conducción
moderada con velocidades de aproxi-
madamente 100 km.
l
Antes de conducir a velocidad alta es
necesario que los neumáticos se hayan
calentado.
l
Ajuste siempre la presión de aire de los
neumáticos en función de las condicio-
nes de utilización.
_
1. Válvula de aire del neumático
2. Núcleo de la válvula
3. Tapa de válvula con junta
DELANTERO
Fabricante Tamaño Modelo
Metzeler 120/70-17 58V ME33
Dunlop 120/70-17 58V K505F
Bridgestone 120/70-17 58V G601
TRASERO
Fabricante Tamaño Modelo
Metzeler 150/70-17 69V ME55A
Dunlop 150/70-17 69V K505
Bridgestone 150/70-17 69V G602
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de la válvula #9000A (original)
S_4km.book Page 19 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
SAU00687
Ruedas Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a las ruedas especificadas.l
Antes de cada utilización debe comprobar
si las llantas de las ruedas presentan grie-
tas, dobladuras o deformación. Si observa
algún daño, haga cambiar la rueda en un
concesionario Yamaha. No intente realizar
ni la más mínima reparación en una rueda.
Una rueda deformada o agrietada debe
sustituirse.
l
La rueda se debe equilibrar siempre que se
haya cambiado la llanta o el neumático.
Una rueda no equilibrada puede reducir
las prestaciones, limitar la manejabilidad y
reducir la vida útil del neumático.
l
Conduzca a velocidades moderadas des-
pués de cambiar un neumático, ya que la
superficie de éste debe “rodarse” para de-
sarrollar sus características óptimas.
SAU00694
Ajuste del juego libre de la maneta
de embrague El juego libre de la maneta de embrague debe
medir 10–15 mm, como se muestra. Compruebe
periódicamente el juego libre de la maneta de
embrague y, si es necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de em-
brague.
2. Para incrementar el juego libre de la ma-
neta de embrague gire el tornillo de ajuste
en la dirección
a. Para reducir el juego li-
bre de la maneta de embrague gire la tuer-
ca de ajuste en la dirección
b.3. Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, apriete la contra-
tuerca y omita el resto del procedimiento.
De lo contrario, proceda del modo si-
guiente.
4. Gire completamente el tornillo de ajuste
de la maneta de embrague en la
dirección
a para aflojar el cable de em-
brague.
5. Afloje la contratuerca en el cárter.
6. Para incrementar el juego libre de la ma-
neta de embrague gire la tuerca de ajuste
en la dirección
a. Para reducir el juego li-
bre de la maneta de embrague gire la tuer-
ca de ajuste en la dirección
b.
7. Apriete la contratuerca en la maneta de
embrague y el cárter.1. Contratuerca
2. Tornillo de ajuste del juego libre de la maneta de
embrague
c. Juego libre de la maneta de embrague
1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de
embrague
S_4km.book Page 20 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU00713
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que el frenado tenga efecto. Si es nece-
sario, ajuste el interruptor de las luces del modo
siguiente.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno trasero en su sitio. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección
a. Para que la
luz de freno se encienda más tarde, gire la tuerca
de ajuste en la dirección
b.
SAU01160
Comprobación de las pastillas de fre-
no delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase. Cada pastilla de freno
delantero dispone de ranuras indicadoras de des-
gaste que le permiten comprobar el desgaste de
las pastillas de freno sin necesidad de desmon-
tarlo. Si una pastilla de freno se ha desgastado
hasta el punto en que las ranuras indicadoras de
desgaste han desaparecido casi por completo,
solicite a un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.

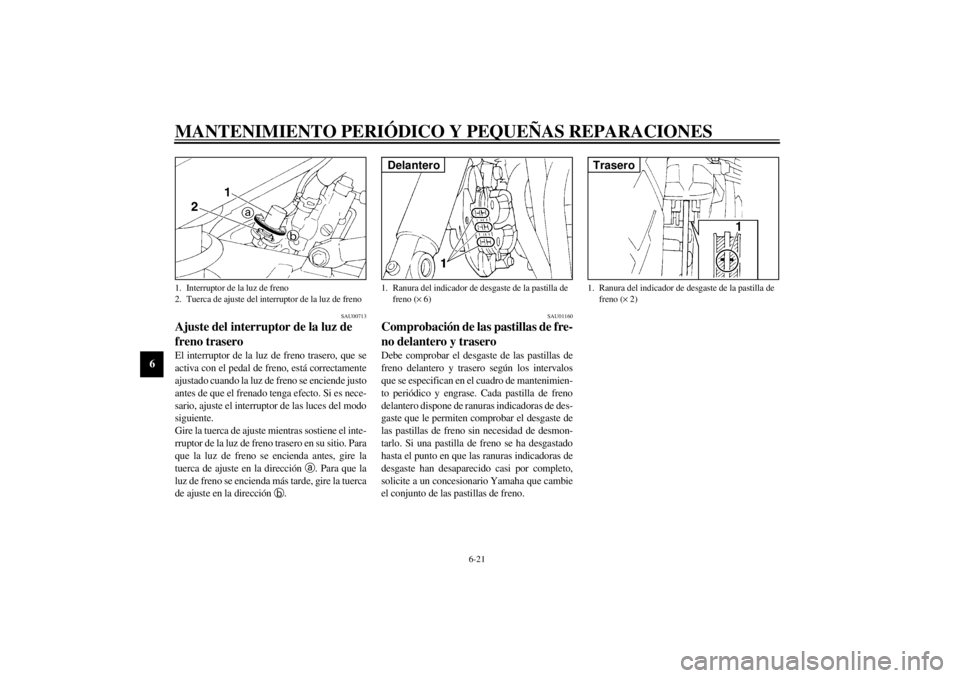

1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de freno
1. Ranura del indicador de desgaste de la pastilla de
freno (´ 6)Delantero
1. Ranura del indicador de desgaste de la pastilla de
freno (´ 2)Trasero
S_4km.book Page 21 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
SAU03682
Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede en-
trar aire en el sistema y, como consecuencia de
ello, los frenos pueden perder su eficacia.
Antes de utilizar la motocicleta, verifique que el
líquido de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido según
sea necesario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de frenos. Si el ni-
vel de líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sistema de
frenos presenta alguna fuga.Observe las precauciones siguientes:
l
Cuando compruebe el nivel de líquido, ve-
rifique que la parte superior de la bomba
de freno o el depósito del líquido de freno
estén nivelados girando el manillar.
l
Utilice únicamente un líquido de freno de
la calidad recomendada, ya que de lo con-
trario las juntas de goma se pueden dete-
riorar, provocando fugas y reduciendo la
eficacia de los frenos.
NOTA:_ Si no dispone de DOT 4 puede utilizar DOT 3
para el sistema de freno delantero. _
l
Añada el mismo tipo de líquido de freno.
La mezcla de líquidos diferentes puede
provocar una reacción química perjudicial
y reducir la eficacia de los frenos.
l
Evite que penetre agua en la bomba de fre-
no o el depósito del líquido de frenos
cuando añada líquido.El agua reducirá sig-
nificativamente el punto de ebullición del
líquido y puede provocar una obstrucción
por vapor.
l
El líquido de freno puede dañar las super-
ficies pintadas o las piezas de plástico. Eli-
mine siempre inmediatamente el líquido
que se haya derramado.
l
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido
de freno disminuya de forma gradual. No
obstante, si el nivel de líquido de freno dis-
minuye de forma repentina solicite a un
concesionario Yamaha que averigüe la
causa.

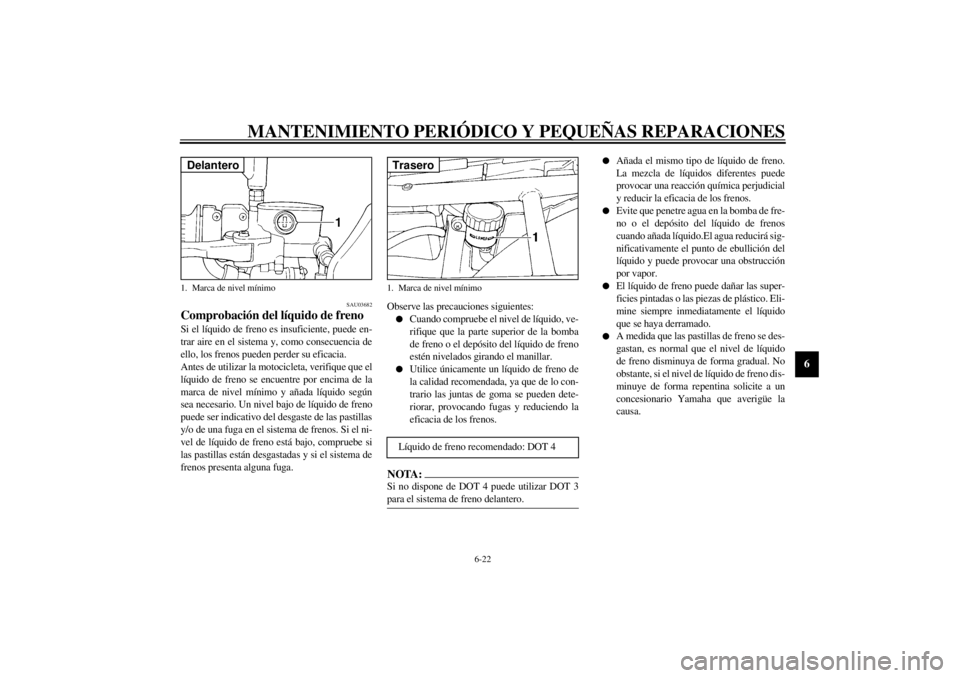

1. Marca de nivel mínimoDelantero
1. Marca de nivel mínimoLíquido de freno recomendado: DOT 4Trasero
S_4km.book Page 22 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU03238
Cambio del líquido de frenos Haga que un distribuidor Yamaha le cambie el
líquido de frenos según los intervalos especifi-
cados en el gráfico de mantenimiento y lubrica-
ción periódicos. Además, haga que sustituyan
las juntas de aceite del cilindro de accionamien-
to de frenos y de las zapatas, así como el tubo
del circuito de frenos, según los intervalos indi-
cados a continuación o cuando estén dañados o
presenten fugas.l
Juntas de aceite: sustituir cada dos años.
l
Tubo del circuito de frenos: sustituir cada
cuatro años.
SAU02962
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar el
funcionamiento de todos los cables de control y
el estado de los cables, así como engrasar los ca-
bles y los extremos de los mismos según sea ne-
cesario. Si un cable está dañado o no se mueve
con suavidad, hágalo revisar o cambiar en un
concesionario Yamaha.
SW000112
ADVERTENCIA
_ Los daños del forro externo pueden interferir
en el funcionamiento correcto del cable y
provocar su corrosión interna. Cambie los
cables dañados lo antes posible para evitar si-
tuaciones no seguras. _
SAU03209
Comprobación y engrase del puño
del acelerador y el cable Antes de cada utilización debe comprobar el
funcionamiento del puño del acelerador y el es-
tado del cable del mismo; debe engrasar o cam-
biar el cable según sea necesario.NOTA:_ Dado que el puño del acelerador debe desmon-
tarse para poder acceder al cable del acelerador,
ambos deben engrasarse siempre al mismo
tiempo. _1. Desmonte el puño del acelerador extra-
yendo los tornillos.
2. Desconecte el cable del acelerador, sujéte-
lo levantado y aplique unas gotas de aceite
en el extremo dejando que gotee al interior
del forro.
3. Conecte el cable del acelerador y seguida-
mente engrase el interior de la caja del pu-
ño.
4. Engrase la superficie de contacto metal-
metal del puño del acelerador y luego
monte éste colocando los tornillos. Lubricante recomendado:
Aceite de motor
S_4km.book Page 23 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SAU03370
Comprobación y engrase de los
pedales de freno y cambio Antes de cada utilización debe comprobar el
funcionamiento de los pedales de freno y cam-
bio y engrasar los pivotes de los pedales según
sea necesario.
SAU03164
Comprobación y engrase de las
manetas de freno y embrague Antes de cada utilización debe comprobar el
funcionamiento de las manetas de freno y em-
brague y engrasar los pivotes de las manetas se-
gún sea necesario. Lubricante recomendado:
Cable del acelerador:
Aceite de motor
Caja del puño del acelerador y puño:
Grasa a base de jabón de litio
(grasa polivalente)
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
S_4km.book Page 24 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU03371
Comprobación y engrase de los
caballetes central y lateral Antes de cada utilización debe comprobar el
funcionamiento de los caballetes central y late-
ral y engrasar los pivotes y las superficies de
contacto metal-metal según sea necesario.
SW000114
ADVERTENCIA
_ Si el soporte central y/o lateral no se mueven
docilmente, consulte con un concesionario
Yamaha. _
SAU02939
Comprobación de la horquilla
delantera Debe comprobar el estado y el funcionamiento
de la horquilla delantera del modo siguiente y
según los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
Para comprobar el estado
SW000115
ADVERTENCIA
_ Sujete firmemente la motocicleta de forma
que no exista riesgo de que se caiga. _Compruebe si los tubos interiores presentan ras-
gaduras, daños y fugas excesivas de aceite.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
S_4km.book Page 25 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6

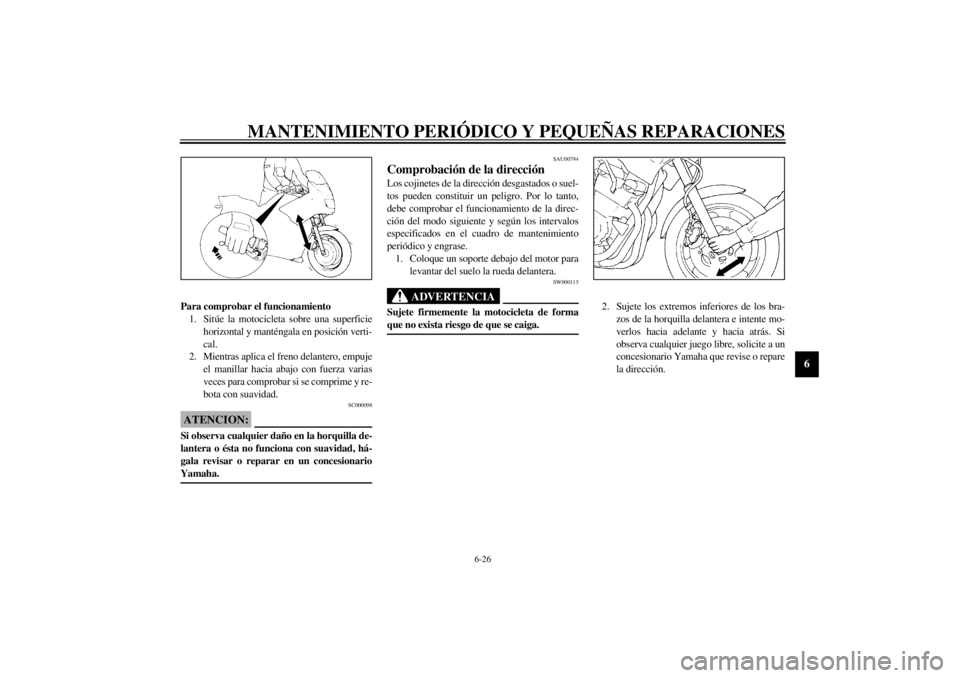

Para comprobar el funcionamiento
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.
2. Mientras aplica el freno delantero, empuje
el manillar hacia abajo con fuerza varias
veces para comprobar si se comprime y re-
bota con suavidad.
SC000098
ATENCION:_ Si observa cualquier daño en la horquilla de-
lantera o ésta no funciona con suavidad, há-
gala revisar o reparar en un concesionario
Yamaha. _
SAU00794
Comprobación de la dirección Los cojinetes de la dirección desgastados o suel-
tos pueden constituir un peligro. Por lo tanto,
debe comprobar el funcionamiento de la direc-
ción del modo siguiente y según los intervalos
especificados en el cuadro de mantenimiento
periódico y engrase.
1. Coloque un soporte debajo del motor para
levantar del suelo la rueda delantera.
SW000115
ADVERTENCIA
_ Sujete firmemente la motocicleta de forma
que no exista riesgo de que se caiga. _
2. Sujete los extremos inferiores de los bra-
zos de la horquilla delantera e intente mo-
verlos hacia adelante y hacia atrás. Si
observa cualquier juego libre, solicite a un
concesionario Yamaha que revise o repare
la dirección.
S_4km.book Page 26 Monday, September 11, 2000 7:33 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU01144
Comprobación de los cojinetes de las
ruedas Debe comprobar los cojinetes de las ruedas de-
lantera y trasera según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase. Si existe juego en el cubo
de la rueda o ésta no gira con suavidad, solicite a
un concesionario Yamaha que revise los cojine-
tes de la rueda.
SAU00800
Batería Esta motocicleta está equipada con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario comprobar el
electrólito ni añadir agua destilada.
SC000101
ATENCION:_ No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de for-
ma irreparable. _
SW000116
ADVERTENCIA
_ l
El electrólito es tóxico y peligroso, ya
que contiene ácido sulfúrico que provo-
ca graves quemaduras. Evite todo con-
tacto con la piel, los ojos o la ropa y
protéjase siempre los ojos cuando tra-
baje cerca de una batería. En caso de
contacto, administre los PRIMEROS
AUXILIOS siguientes.
• EXTERNO: Enjuague con agua
abundante.• INTERNO: Beba grandes cantida-
des de agua o leche y llame inmedia-
tamente a un médico.
• OJOS: Enjuague con agua durante
15 minutos y acuda al médico rápida-
mente.
l
Las baterías producen hidrógeno explo-
sivo. Por lo tanto, mantenga las chispas,
llamas, cigarrillos, etc., alejados de la
batería y asegúrese de que la ventila-
ción sea suficiente cuando la cargue en
un espacio cerrado.
l
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
_Para cargar la batería
Lleve la batería a un concesionario Yamaha lo
antes posible para cargarla si le parece que está
descargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si la
motocicleta está equipada con accesorios eléc-
tricos opcionales.
S_4km.book Page 27 Monday, September 11, 2000 7:33 PM
