YAMAHA XJ900S 2001 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SW000046
ADVERTENCIA
_ l
El vehículo debe colocarse sobre el ca-
ballete central durante esta revisión.
l
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionario
Yamaha antes de utilizar la motocicleta.
_
S_4km.book Page 16 Monday, September 11, 2000 7:33 PM

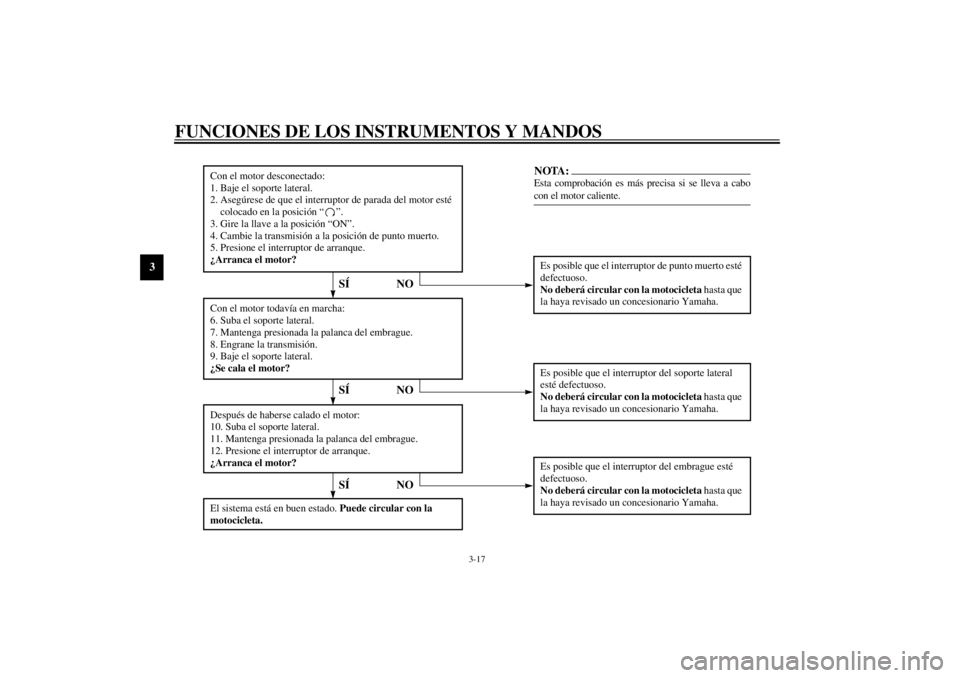

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
CD-01S
Con el motor desconectado:
1. Baje el soporte lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “ ”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el soporte lateral.
7. Mantenga presionada la palanca del embrague.
8. Engrane la transmisión.
9. Baje el soporte lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el soporte lateral.
11. Mantenga presionada la palanca del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del soporte lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a cabo
con el motor caliente.
SÍ NO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍ NOSÍ
S_4km.book Page 17 Monday, September 11, 2000 7:33 PM

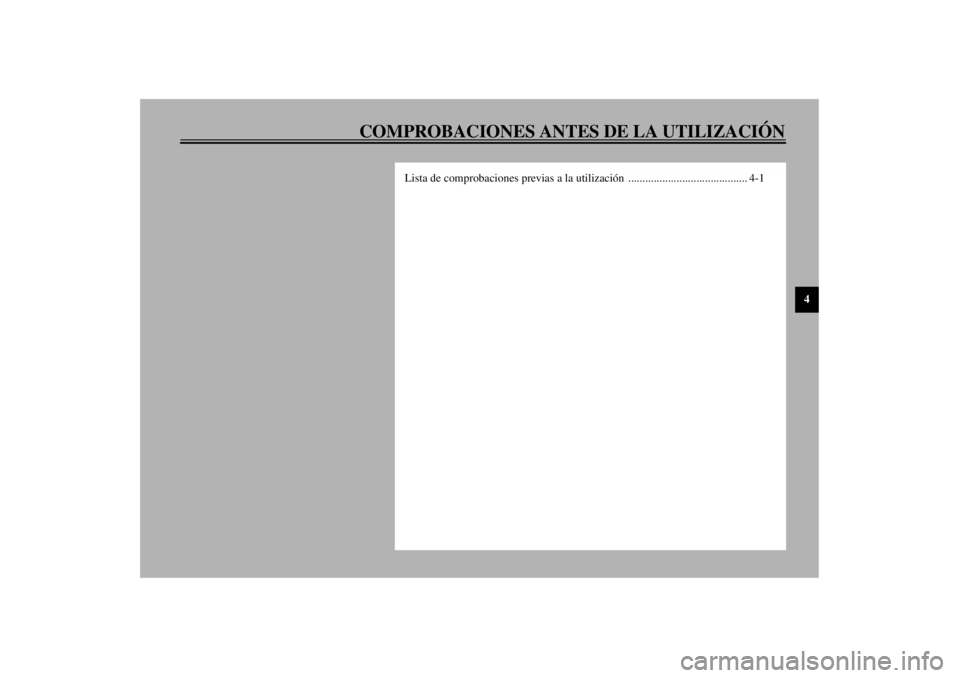

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
Lista de comprobaciones previas a la utilización .......................................... 4-1
S_4km.book Page 1 Monday, September 11, 2000 7:33 PM

4-1
4
SAU01114
4-COMPROBACIONES ANTES DE LA UTILIZACIÓNEl estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente incluso si no se uti-
liza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de la presión de los neumáticos
puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección visual, verificar los puntos siguientes antes de
cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
CO-01S
ELEMENTO COMPROBACIONES PÁGINA
Gasolina• Comprobar el nivel de gasolina en el depósito.
• Poner gasolina si es necesario.
• Comprobar si hay fugas en los conductos de gasolina.3-9–3-10
Aceite del motor• Comprobar el nivel de aceite del motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si hay fugas de aceite en el vehículo.6-8
Aceite del engranaje final• Comprobar si hay fugas de aceite en el vehículo. 6-11–6-12
Freno delantero• Comprobar su funcionamiento.
• Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
• Comprobar el nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
• Comprobar si hay fugas en el sistema hidráulico.6-21–6-23
Freno trasero• Comprobar su funcionamiento.
• Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
• Comprobar el nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
• Comprobar si hay fugas en el sistema hidráulico.6-21–6-23
Embrague• Comprobar su funcionamiento.
• Engrasar el cable si es necesario.
• Comprobar el juego libre de la maneta.
• Ajustar si es necesario.6-20
Puño del acelerador• Verificar si su funcionamiento es suave.
• Engrasar el puño del acelerador, la caja de la empuñadura del gas y el cables si es
necesario.
• Comprobar el juego libre.
• Si es necesario, solicitar al concesionario Yamaha que realice el ajuste.6-16, 6-23–6-24
S_4km.book Page 1 Monday, September 11, 2000 7:33 PM

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
NOTA:_ Las comprobaciones previas deben realizarse cada vez que se utiliza la motocicleta. Dicha revisión puede efectuarse en muy poco tiempo, que queda am-
pliamente compensado por la seguridad añadida que aporta. _
SWA00033
ADVERTENCIA
_ Si cualquiera de los elementos de la lista de comprobaciones previas a la utilización funciona incorrectamente, hágalo revisar y reparar antes
de utilizar la motocicleta. _ Cables de control• Verificar si su funcionamiento es suave.
• Engrasar si es necesario.6-23
Ruedas y neumáticos• Comprobar si están dañadas.
• Comprobar el estado de los neumáticos y la profundidad del dibujo.
• Comprobar la presión de aire.
• Corregir si es necesario.6-17–6-20
Pedales de freno y cambio• Verificar si su funcionamiento es suave.
• Engrasar los puntos de articulación del pedal si es necesario.6-24
Manetas de freno y embrague• Verificar si su funcionamiento es suave.
• Engrasar los puntos de articulación de la maneta si es necesario.6-24
Caballete central, caballete
lateral• Verificar si su funcionamiento es suave.
• Engrasar los puntos de articulación si es necesario.6-25
Fijaciones del chasis• Verificar que todas las tuercas, tornillos y pernos estén bien apretados.
• Apretar si es necesario.—
Instrumentos, luces, señales e
interruptores• Comprobar su funcionamiento.
• Corregir si es necesario.—
Interruptor del caballete lateral• Comprobar el funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema está averiado, haga revisar el vehículo en un concesionario Yamaha.3-15 ELEMENTO COMPROBACIONES PÁGINA
S_4km.book Page 2 Monday, September 11, 2000 7:33 PM

S_4km.book Page 3 Monday, September 11, 2000 7:33 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
Arranque del motor en frío ............................................................................ 5-1
Arranque del motor en caliente ..................................................................... 5-3
Cambio .......................................................................................................... 5-3
Velocidades recomendadas para cambiar de marcha (sólo Suiza) ................ 5-4
Consejos para reducir el consumo de gasolina .............................................. 5-4
Rodaje del motor ........................................................................................... 5-4
Estacionamiento ............................................................................................ 5-5
S_4km.book Page 1 Monday, September 11, 2000 7:33 PM

5-1
5
SAU00372
5-UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU00373
ADVERTENCIA
_ l
Familiarícese bien con todos los mandos
y sus funciones antes de utilizar la mo-
tocicleta. Consulte a un concesionario
Yamaha si tiene alguna duda acerca de
alguno de los mandos o funciones.
l
No arranque nunca el motor ni lo utilice
en un lugar cerrado. Los gases del esca-
pe son tóxicos y su inhalación puede
provocar rápidamente la pérdida del
conocimiento y la muerte. Asegúrese
siempre de que la ventilación sea ade-
cuada.
l
Antes de emprender la marcha verifi-
que que el caballete lateral esté subido.
Si el caballete lateral no está completa-
mente subido puede tocar el suelo y dis-
traer al conductor, con el consiguiente
riesgo de que éste pierda el control.
_
SAU01627*
Arranque del motor en frío Para que el sistema de corte del circuito de en-
cendido permita el arranque, deben cumplirse
una de las condiciones siguientes:l
La transmisión esté en punto muerto.
l
Haya una marcha puesta, con la maneta de
embrague accionada y el caballete lateral
subido.
SW000054
ADVERTENCIA
_ l
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito
de encendido conforme al procedimiento
descrito en la página 3-17.
l
No conduzca nunca con el caballete la-
teral bajado.
_1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del motor se
encuentre en “ ”.
SC000035
ATENCION:_ Si la luz de aviso de nivel de gasolina se en-
ciende, compruebe el nivel de gasolina y, si es
necesario, ponga gasolina lo antes posible. _2. Ponga la transmisión en punto muerto.NOTA:_ Cuando la transmisión esté en punto muerto, la
luz indicadora de punto muerto debe estar en-
cendida; si no es así, haga revisar el circuito
eléctrico en un concesionario Yamaha. _3. Accione el estárter (estrangulador) y cierre
completamente el acelerador. (Véase en la
página 3-10 el funcionamiento del estárter
(estrangulador.))
4. Arranque el motor pulsando el interruptor
de arranque.
S_4km.book Page 1 Monday, September 11, 2000 7:33 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
NOTA:_ Si el motor no arranca, suelte el interruptor de
arranque, espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería. No
accione el arranque durante más de 10 segundos
seguidos. _
SC000038
ATENCION:_ l
Las luces de aviso de temperatura del
refrigerante y de nivel de gasolina de-
ben encenderse cuando se pulsa el inte-
rruptor de arranque y apagarse cuando
se suelta.
l
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida después
de arrancar, pare inmediatamente el
motor y compruebe el nivel de aceite,
así como si existe alguna fuga de aceite
en el vehículo. Si es necesario, añada
aceite y luego compruebe de nuevo la
luz de aviso. Si la luz de aviso no se en-
ciende cuando se pulsa el interruptor de
arranque o si no se apaga cuando el mo-
tor ha arrancado, haga revisar el circui-
to eléctrico en un concesionario
Yamaha.
l
Si la luz de aviso de nivel de gasolina
permanece encendida después de
arrancar, pare el motor y compruebe el
nivel de gasolina. Si es necesario, ponga
gasolina lo antes posible y luego com-
pruebe de nuevo la luz de aviso. Si la luz
de aviso no se enciende cuando se pulsa
el interruptor de arranque o si no se
apaga cuando el motor ha arrancado y
hay gasolina suficiente, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
_5. Cuando haya arrancado el motor, sitúe el
palanca del estárter (estrangulador) a la
mitad de su recorrido.
SCA00045
ATENCION:_ Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el motor
frío! _6. Cuando el motor se haya calentado desac-
tive el estárter (estrangulador).
NOTA:_ l
El motor está caliente cuando responde
normalmente al acelerador con el estárter
(estrangulador) desactivado.
l
Cuando el motor esté al ralentí con el es-
tárter (estrangulador) activado, el ventila-
dor del radiador se activará y desactivará
de forma automática independientemente
de la temperatura del líquido refrigerante
del radiador y el ralentí del motor podrá
variar, sin que ello constituya un fallo.
_
S_4km.book Page 2 Monday, September 11, 2000 7:33 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU01258
Arranque del motor en caliente Utilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor
está caliente.
SAU00423
Cambio El cambio de marchas le permite controlar la
cantidad de potencia de motor disponible para
iniciar la marcha, acelerar, subir pendientes, etc.
En la figura se muestran las posiciones del cam-
bio de marchas.NOTA:_ Para poner la transmisión en punto muerto, pise
el pedal de cambio repetidamente hasta que lle-
gue al final de su recorrido y, a continuación, le-
vántelo ligeramente. _
SC000048
ATENCION:_ l
Incluso con la transmisión en posición
de punto muerto, no descienda pendien-
tes durante periodos de tiempo prolon-
gados con el motor parado ni remolque
la motocicleta en distancias largas. La
transmisión sólo se engrasa correcta-
mente cuando el motor está funcionan-
do. Un engrase inadecuado puede
averíar la transmisión.
l
Utilice siempre el embrague para cam-
biar de marcha a fin de evitar que se
averíe el motor, la transmisión y la
transmisión secundaria, los cuales no
han sido diseñados para soportar el im-
pacto de un cambio forzado.
_
1. Pedal de cambio
N. Posición de punto muerto
S_4km.book Page 3 Monday, September 11, 2000 7:33 PM
