YAMAHA XJR 1300 2003 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3

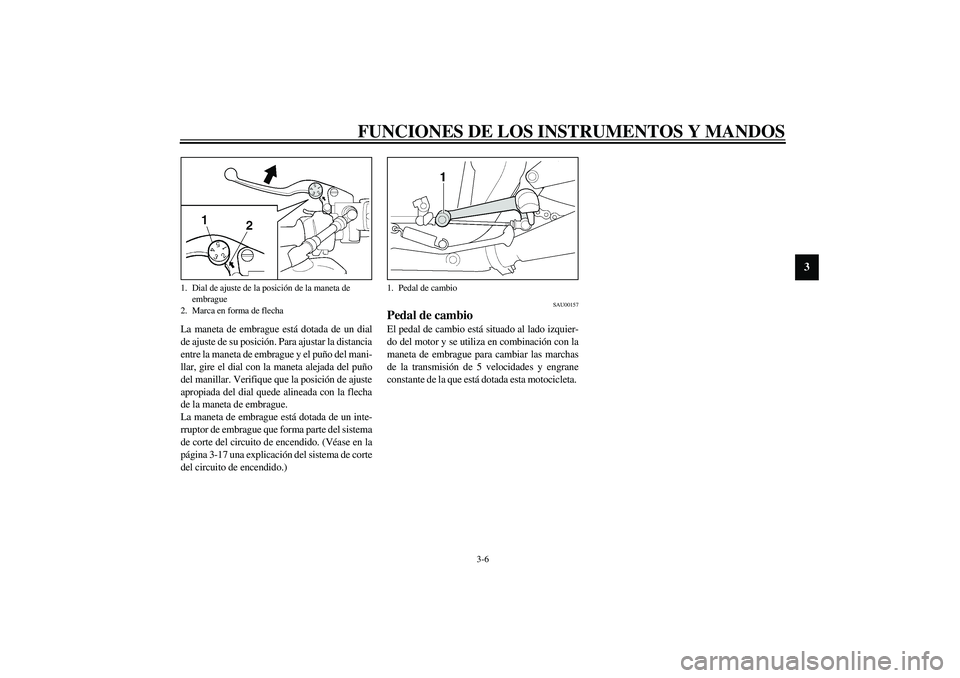

La maneta de embrague está dotada de un dial
de ajuste de su posición. Para ajustar la distancia
entre la maneta de embrague y el puño del mani-
llar, gire el dial con la maneta alejada del puño
del manillar. Verifique que la posición de ajuste
apropiada del dial quede alineada con la flecha
de la maneta de embrague.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-17 una explicación del sistema de corte
del circuito de encendido.)
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.
1. Dial de ajuste de la posición de la maneta de
embrague
2. Marca en forma de flecha
1. Pedal de cambio
U5WMS0.book Page 6 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU00161

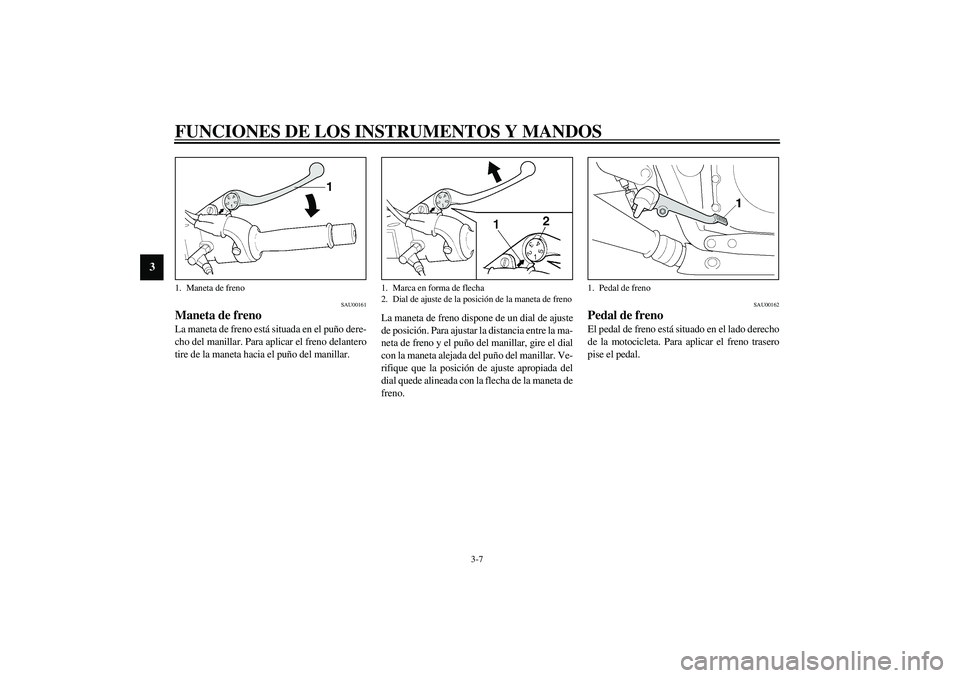

Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.La maneta de freno dispone de un dial de ajuste
de posición. Para ajustar la distancia entre la ma-
neta de freno y el puño del manillar, gire el dial
con la maneta alejada del puño del manillar. Ve-
rifique que la posición de ajuste apropiada del
dial quede alineada con la flecha de la maneta de
freno.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
1. Maneta de freno
1. Marca en forma de flecha
2. Dial de ajuste de la posición de la maneta de freno
1. Pedal de freno
U5WMS0.book Page 7 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU02935

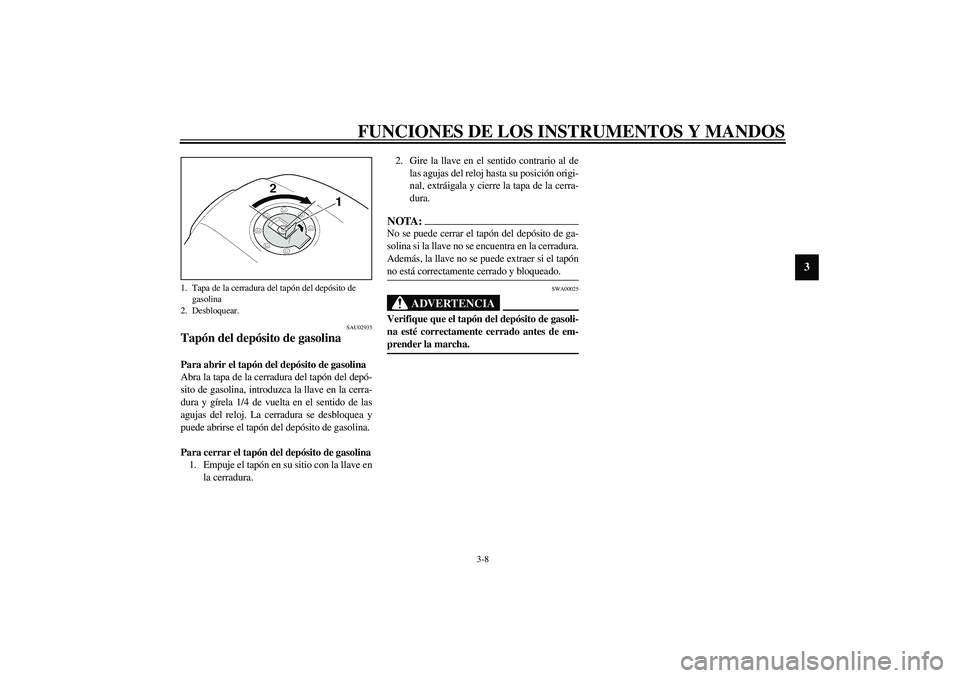

Tapón del depósito de gasolina Para abrir el tapón del depósito de gasolina
Abra la tapa de la cerradura del tapón del depó-
sito de gasolina, introduzca la llave en la cerra-
dura y gírela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de gasolina.
Para cerrar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura.2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal, extráigala y cierre la tapa de la cerra-
dura.
NOTA:_ No se puede cerrar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente cerrado y bloqueado. _
SWA00025
ADVERTENCIA
_ Verifique que el tapón del depósito de gasoli-
na esté correctamente cerrado antes de em-
prender la marcha. _
1. Tapa de la cerradura del tapón del depósito de
gasolina
2. Desbloquear.
U5WMS0.book Page 8 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU03753

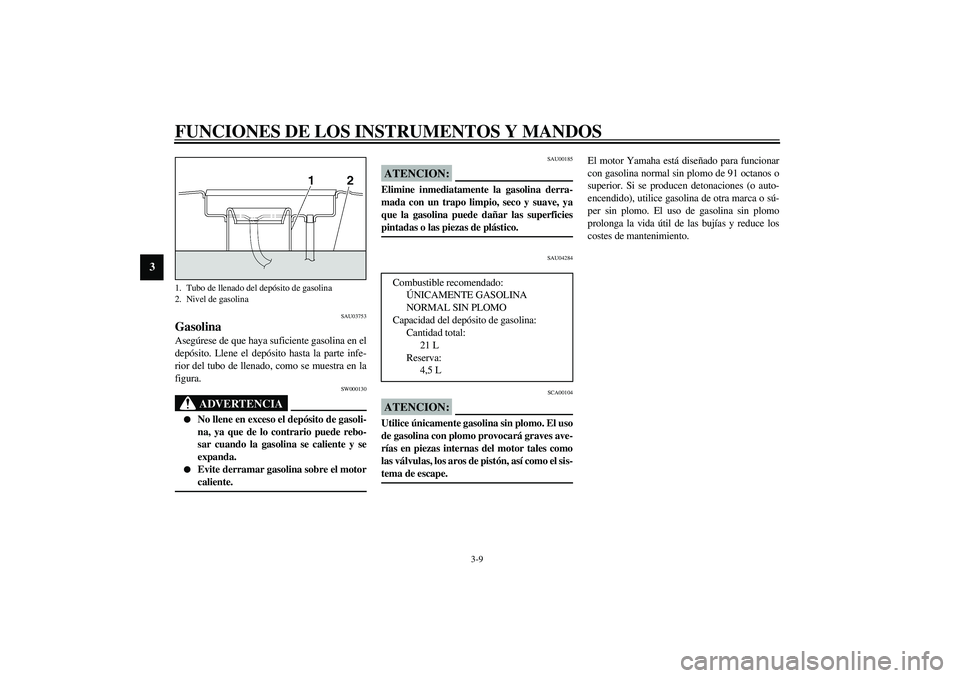

Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
_

No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.


Evite derramar gasolina sobre el motor
caliente.
_
SAU00185
ATENCION:_ Elimine inmediatamente la gasolina derra-
mada con un trapo limpio, seco y suave, ya
que la gasolina puede dañar las superficies
pintadas o las piezas de plástico. _
SAU04284
SCA00104
ATENCION:_ Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros de pistón, así como el sis-
tema de escape. _
El motor Yamaha está diseñado para funcionar
con gasolina normal sin plomo de 91 octanos o
superior. Si se producen detonaciones (o auto-
encendido), utilice gasolina de otra marca o sú-
per sin plomo. El uso de gasolina sin plomo
prolonga la vida útil de las bujías y reduce los
costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Combustible recomendado:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de gasolina:
Cantidad total:
21 L
Reserva:
4,5 L
U5WMS0.book Page 9 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU02955

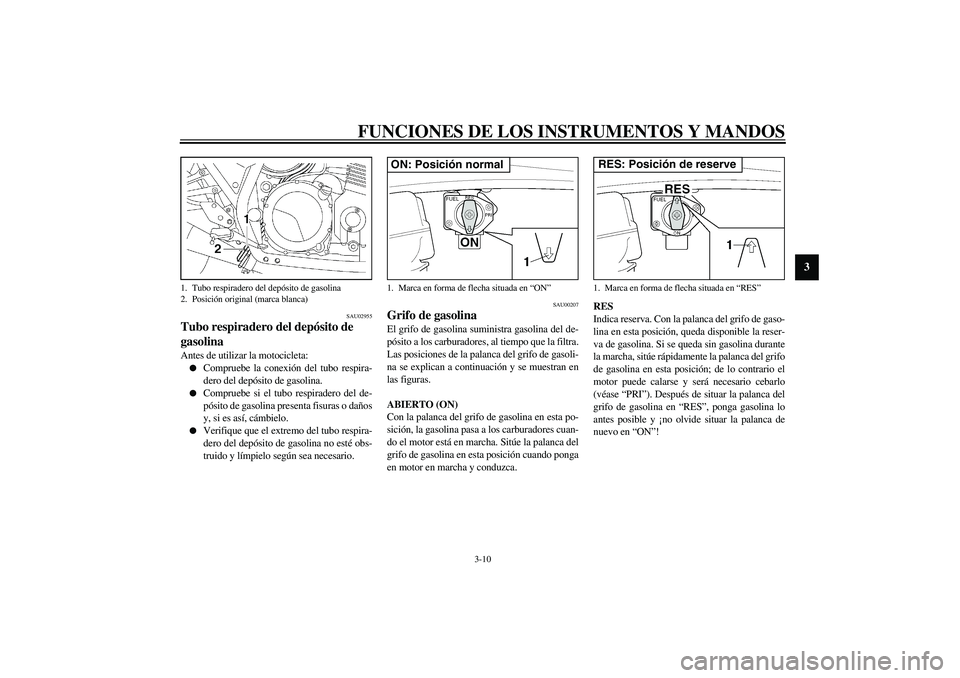

Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respira-
dero del depósito de gasolina.


Compruebe si el tubo respiradero del de-
pósito de gasolina presenta fisuras o daños
y, si es así, cámbielo.


Verifique que el extremo del tubo respira-
dero del depósito de gasolina no esté obs-
truido y límpielo según sea necesario.
SAU00207
Grifo de gasolina El grifo de gasolina suministra gasolina del de-
pósito a los carburadores, al tiempo que la filtra.
Las posiciones de la palanca del grifo de gasoli-
na se explican a continuación y se muestran en
las figuras.
ABIERTO (ON)
Con la palanca del grifo de gasolina en esta po-
sición, la gasolina pasa a los carburadores cuan-
do el motor está en marcha. Sitúe la palanca del
grifo de gasolina en esta posición cuando ponga
en motor en marcha y conduzca.RES
Indica reserva. Con la palanca del grifo de gaso-
lina en esta posición, queda disponible la reser-
va de gasolina. Si se queda sin gasolina durante
la marcha, sitúe rápidamente la palanca del grifo
de gasolina en esta posición; de lo contrario el
motor puede calarse y será necesario cebarlo
(véase “PRI”). Después de situar la palanca del
grifo de gasolina en “RES”, ponga gasolina lo
antes posible y ¡no olvide situar la palanca de
nuevo en “ON”!
1. Tubo respiradero del depósito de gasolina
2. Posición original (marca blanca)
1. Marca en forma de flecha situada en “ON”ON: Posición normal
1. Marca en forma de flecha situada en “RES”RES: Posición de reserve
U5WMS0.book Page 10 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3

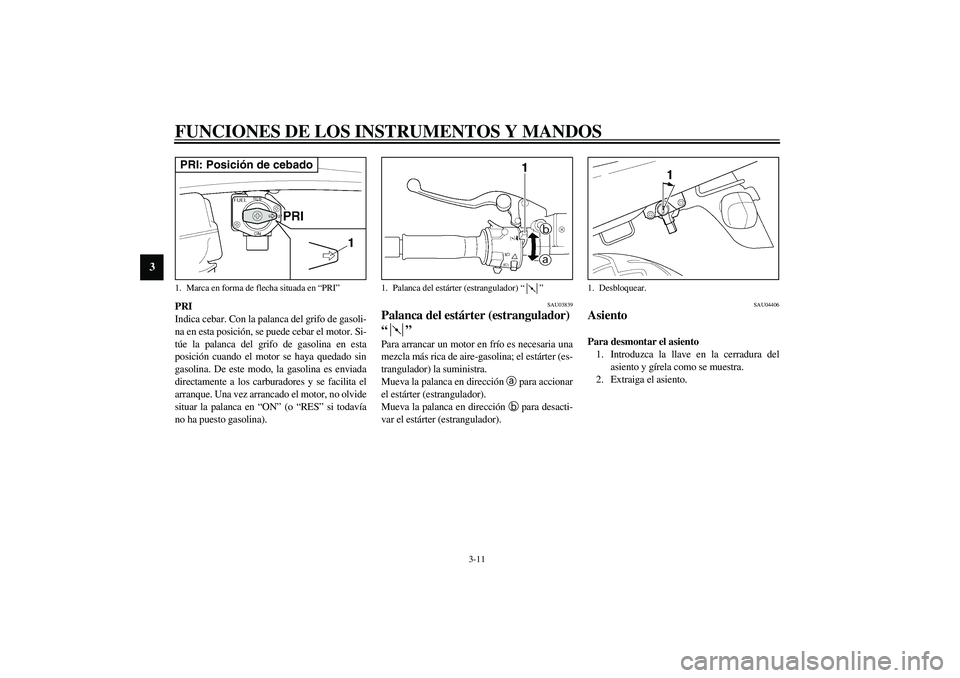

PRI
Indica cebar. Con la palanca del grifo de gasoli-
na en esta posición, se puede cebar el motor. Si-
túe la palanca del grifo de gasolina en esta
posición cuando el motor se haya quedado sin
gasolina. De este modo, la gasolina es enviada
directamente a los carburadores y se facilita el
arranque. Una vez arrancado el motor, no olvide
situar la palanca en “ON” (o “RES” si todavía
no ha puesto gasolina).
SAU03839
Palanca del estárter (estrangulador)
“” Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.
Mueva la palanca en dirección
a para accionar
el estárter (estrangulador).
Mueva la palanca en dirección
b para desacti-
var el estárter (estrangulador).
SAU04406
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela como se muestra.
2. Extraiga el asiento.
1. Marca en forma de flecha situada en “PRI”PRI: Posición de cebado
1. Palanca del estárter (estrangulador) “”
1. Desbloquear.
U5WMS0.book Page 11 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3

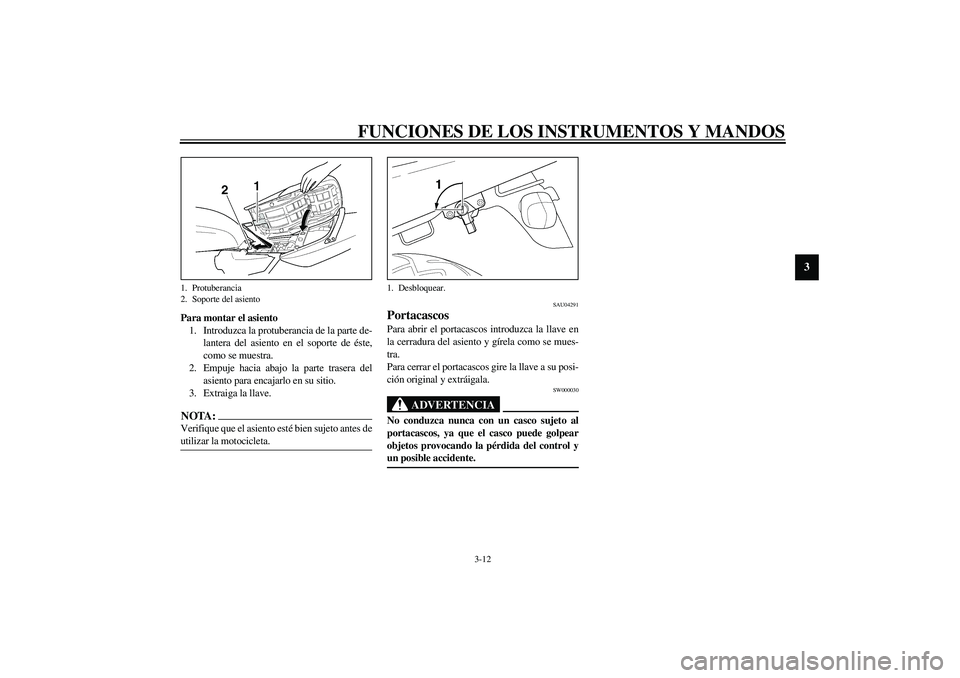

Para montar el asiento
1. Introduzca la protuberancia de la parte de-
lantera del asiento en el soporte de éste,
como se muestra.
2. Empuje hacia abajo la parte trasera del
asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTA:_ Verifique que el asiento esté bien sujeto antes de
utilizar la motocicleta. _
SAU04291
Portacascos Para abrir el portacascos introduzca la llave en
la cerradura del asiento y gírela como se mues-
tra.
Para cerrar el portacascos gire la llave a su posi-
ción original y extráigala.
SW000030
ADVERTENCIA
_ No conduzca nunca con un casco sujeto al
portacascos, ya que el casco puede golpear
objetos provocando la pérdida del control y
un posible accidente. _
1. Protuberancia
2. Soporte del asiento
1. Desbloquear.
U5WMS0.book Page 12 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU04292

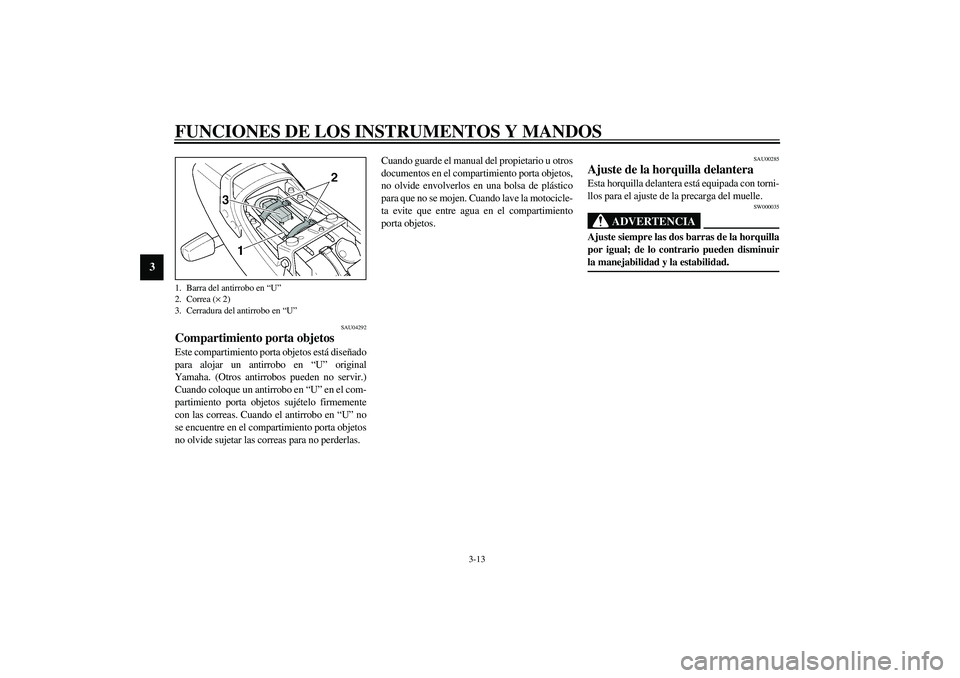

Compartimiento porta objetos Este compartimiento porta objetos está diseñado
para alojar un antirrobo en “U” original
Yamaha. (Otros antirrobos pueden no servir.)
Cuando coloque un antirrobo en “U” en el com-
partimiento porta objetos sujételo firmemente
con las correas. Cuando el antirrobo en “U” no
se encuentre en el compartimiento porta objetos
no olvide sujetar las correas para no perderlas.Cuando guarde el manual del propietario u otros
documentos en el compartimiento porta objetos,
no olvide envolverlos en una bolsa de plástico
para que no se mojen. Cuando lave la motocicle-
ta evite que entre agua en el compartimiento
porta objetos.
SAU00285
Ajuste de la horquilla delantera Esta horquilla delantera está equipada con torni-
llos para el ajuste de la precarga del muelle.
SW000035
ADVERTENCIA
_ Ajuste siempre las dos barras de la horquilla
por igual; de lo contrario pueden disminuir
la manejabilidad y la estabilidad. _
1. Barra del antirrobo en “U”
2. Correa (× 2)
3. Cerradura del antirrobo en “U”U5WMS0.book Page 13 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
Ajuste la precarga del muelle del modo siguien-
te.
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el tornillo de ajuste de
cada barra de la horquilla en la dirección
a.
Para reducir la precarga del muelle y ablandar la
suspensión, gire el tornillo de ajuste de cada ba-
rra de la horquilla en la dirección
b.
NOTA:_ Alinee la ranura correspondiente del mecanismo
de ajuste con la parte superior del tornillo de la
tapa de la horquilla delantera. _CI-10S
1. Tornillo de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Tornillo de la tapa de la horquilla delantera
Posición de ajuste
Mínima (blanda) 7
Estándar 5
Maxima (dura) 1
U5WMS0.book Page 14 Thursday, August 1, 2002 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU04407
Ajuste de los conjuntos
amortiguadores Cada conjunto amortiguador está equipado con
un aro de ajuste de la precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
SW000040
ADVERTENCIA
_ Ajuste siempre los dos conjuntos amortigua-
dores por igual; de lo contrario pueden dis-
minuir la manejabilidad y la estabilidad. _
Ajuste la precarga del muelle del modo siguien-
te, utilizando las llaves especiales que se inclu-
yen en el juego de herramientas del propietario.
Para incrementar la precarga del muelle y endu-
recer la suspensión, sujete el aro superior mien-
tras gira el aro inferior (regulador de precarga)
de cada conjunto amortiguador como se muestra
en la figura
+.Para reducir la precarga del muelle y ablandar la
suspensión, sujete el aro superior mientras gira
el aro inferior (regulador de precarga) de cada
conjunto amortiguador como se muestra en la fi-
gura
,.1. Aro superior
2. Aro inferior (regulador de ajuste de precarga del
muelle)
1. Aro superior
2. Aro inferior (regulador de ajuste de precarga del
muelle)
U5WMS0.book Page 15 Thursday, August 1, 2002 3:44 PM
