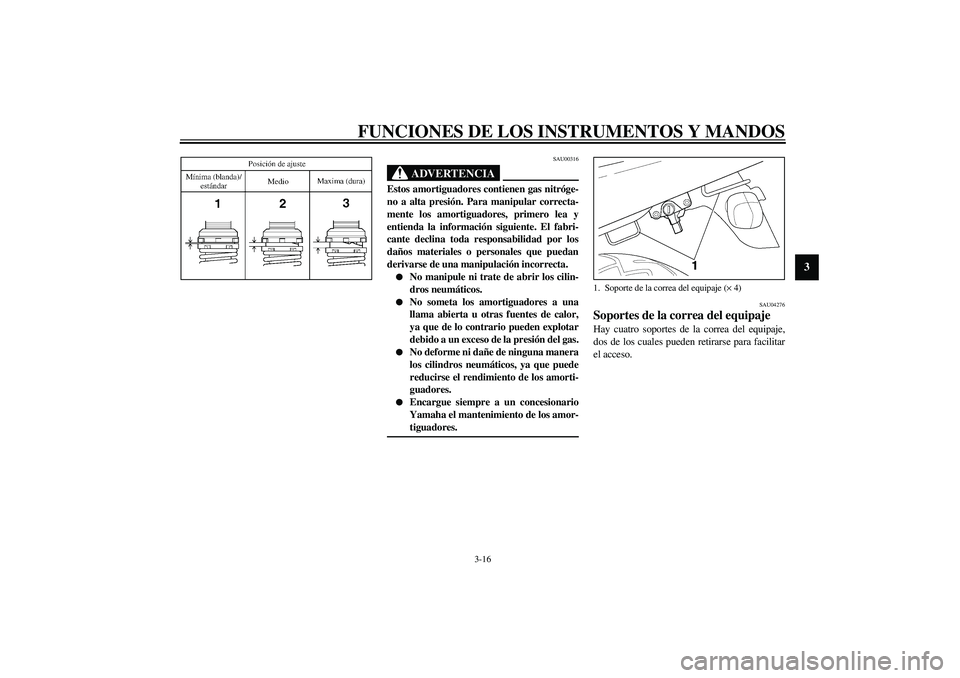

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU00316
ADVERTENCIA
_ Estos amortiguadores contienen gas nitróge-
no a alta presión. Para manipular correcta-
mente los amortiguadores, primero lea y
entienda la información siguiente. El fabri-
cante declina toda responsabilidad por los
daños materiales o personales que puedan
derivarse de una manipulación incorrecta.
No manipule ni trate de abrir los cilin-
dros neumáticos.
No someta los amortiguadores a una
llama abierta u otras fuentes de calor,
ya que de lo contrario pueden explotar
debido a un exceso de la presión del gas.
No deforme ni dañe de ninguna manera
los cilindros neumáticos, ya que puede
reducirse el rendimiento de los amorti-
guadores.
Encargue siempre a un concesionario
Yamaha el mantenimiento de los amor-
tiguadores.
_
SAU04276
Soportes de la correa del equipaje Hay cuatro soportes de la correa del equipaje,
dos de los cuales pueden retirarse para facilitar
el acceso.1. Soporte de la correa del equipaje (× 4)
U5WMS0.book Page 16 Thursday, August 1, 2002 3:44 PM
Page 32 of 102

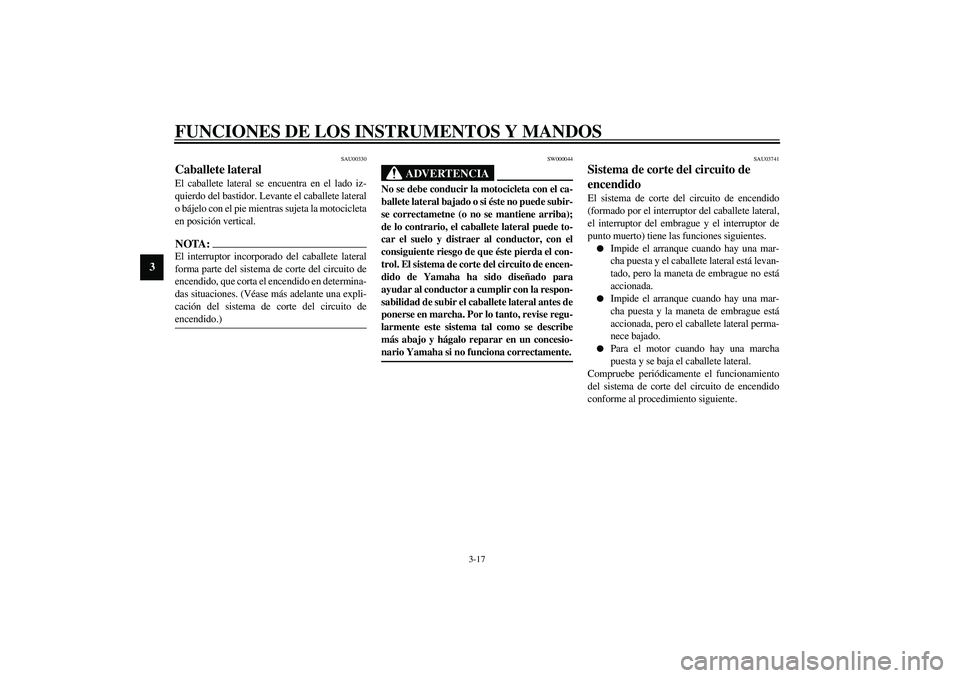

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
SAU00330
Caballete lateral El caballete lateral se encuentra en el lado iz-
quierdo del bastidor. Levante el caballete lateral
o bájelo con el pie mientras sujeta la motocicleta
en posición vertical.NOTA:_ El interruptor incorporado del caballete lateral
forma parte del sistema de corte del circuito de
encendido, que corta el encendido en determina-
das situaciones. (Véase más adelante una expli-
cación del sistema de corte del circuito de
encendido.) _
SW000044
ADVERTENCIA
_ No se debe conducir la motocicleta con el ca-
ballete lateral bajado o si éste no puede subir-
se correctametne (o no se mantiene arriba);
de lo contrario, el caballete lateral puede to-
car el suelo y distraer al conductor, con el
consiguiente riesgo de que éste pierda el con-
trol. El sistema de corte del circuito de encen-
dido de Yamaha ha sido diseñado para
ayudar al conductor a cumplir con la respon-
sabilidad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise regu-
larmente este sistema tal como se describe
más abajo y hágalo reparar en un concesio-
nario Yamaha si no funciona correctamente._
SAU03741
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendido
(formado por el interruptor del caballete lateral,
el interruptor del embrague y el interruptor de
punto muerto) tiene las funciones siguientes.
Impide el arranque cuando hay una mar-
cha puesta y el caballete lateral está levan-
tado, pero la maneta de embrague no está
accionada.
Impide el arranque cuando hay una mar-
cha puesta y la maneta de embrague está
accionada, pero el caballete lateral perma-
nece bajado.
Para el motor cuando hay una marcha
puesta y se baja el caballete lateral.
Compruebe periódicamente el funcionamiento
del sistema de corte del circuito de encendido
conforme al procedimiento siguiente.
U5WMS0.book Page 17 Thursday, August 1, 2002 3:44 PM
Page 33 of 102

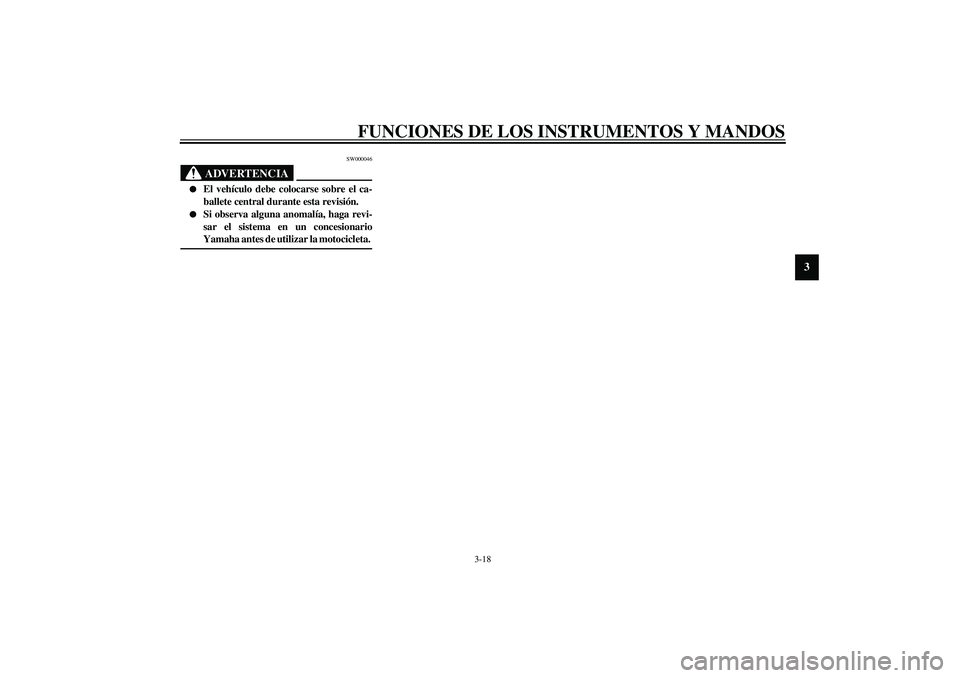

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
SW000046
ADVERTENCIA
_
El vehículo debe colocarse sobre el ca-
ballete central durante esta revisión.
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionario
Yamaha antes de utilizar la motocicleta.
_
U5WMS0.book Page 18 Thursday, August 1, 2002 3:44 PM
Page 34 of 102

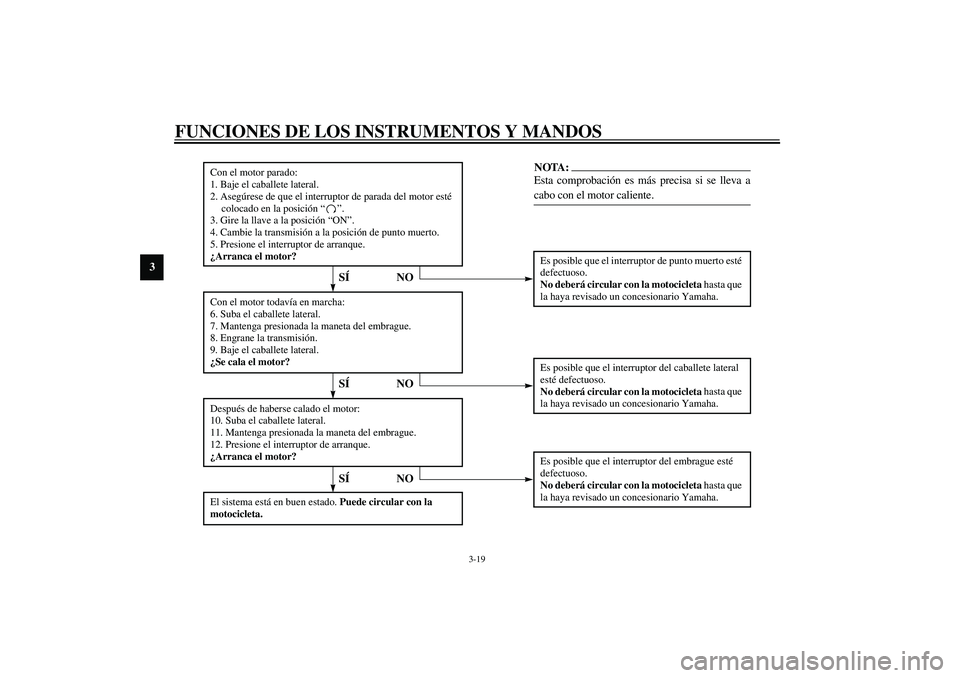

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
CD-01S
Con el motor parado:
1. Baje el caballete lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga presionada la maneta del embrague.
8. Engrane la transmisión.
9. Baje el caballete lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el caballete lateral.
11. Mantenga presionada la maneta del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del caballete lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a
cabo con el motor caliente.
SÍSÍNO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍNO
U5WMS0.book Page 19 Thursday, August 1, 2002 3:44 PM
Page 35 of 102

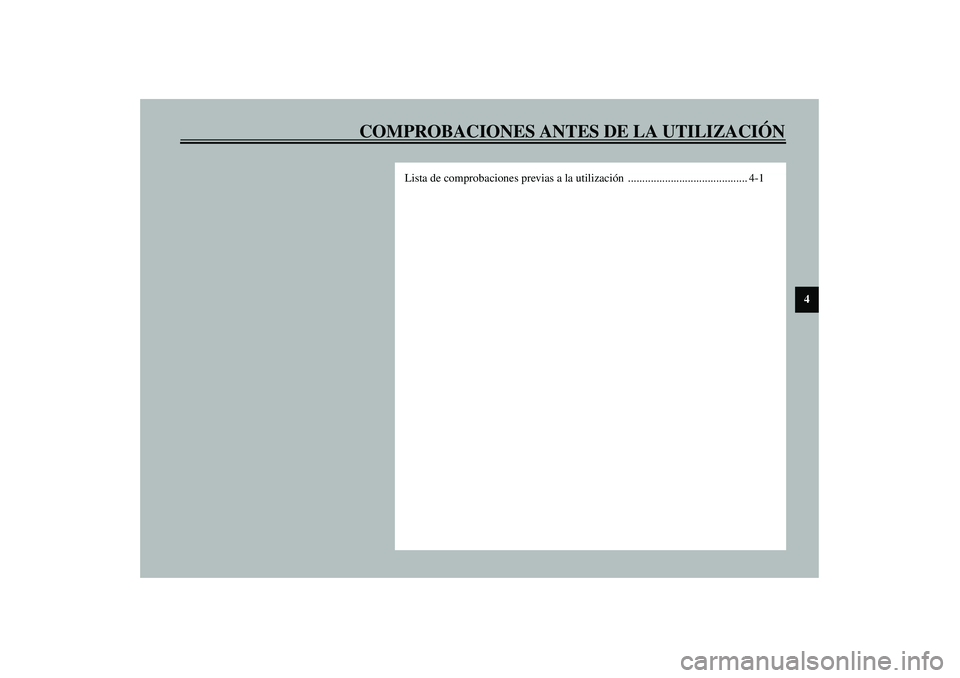

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
Lista de comprobaciones previas a la utilización .......................................... 4-1
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM
Page 36 of 102
4-1
4
SAU01114
4-COMPROBACIONES ANTES DE LA UTILIZACIÓNEl estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente incluso si no se uti-
liza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de la presión de los neumáticos
puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección visual, verificar los puntos siguientes antes de
cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
CO-01S
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar el nivel de gasolina en el depósito.
Poner gasolina si es necesario.
Comprobar si hay fugas en los conductos de gasolina.3-9
Aceite del motorComprobar el nivel de aceite del motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas de aceite en el vehículo.6-7–6-8
Freno delanteroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-19–6-21
Freno traseroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-18–6-21
EmbragueComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-17, 6-20–6-21
Puño del aceleradorVerificar si su funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar al concesionario Yamaha que ajuste el juego del cable y engrase
éste y la caja del puño.6-13
Cables de controlVerificar si su funcionamiento es suave.
Engrasar si es necesario.6-24
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM
Page 37 of 102

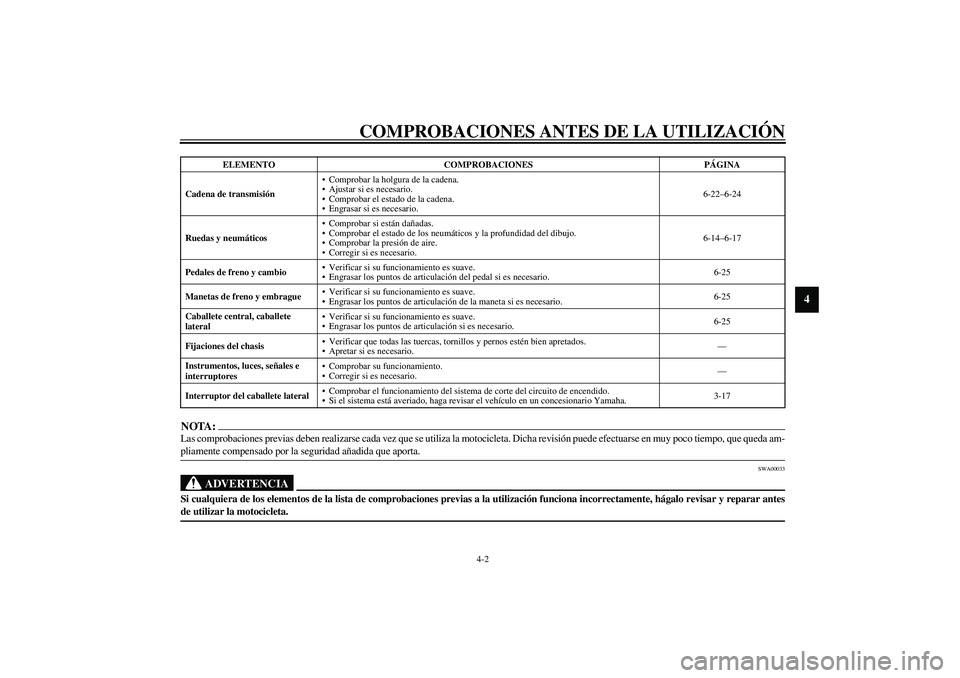

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
4
NOTA:_ Las comprobaciones previas deben realizarse cada vez que se utiliza la motocicleta. Dicha revisión puede efectuarse en muy poco tiempo, que queda am-
pliamente compensado por la seguridad añadida que aporta. _
SWA00033
ADVERTENCIA
_ Si cualquiera de los elementos de la lista de comprobaciones previas a la utilización funciona incorrectamente, hágalo revisar y reparar antes
de utilizar la motocicleta. _Cadena de transmisiónComprobar la holgura de la cadena.
Ajustar si es necesario.
Comprobar el estado de la cadena.
Engrasar si es necesario.6-22–6-24
Ruedas y neumáticosComprobar si están dañadas.
Comprobar el estado de los neumáticos y la profundidad del dibujo.
Comprobar la presión de aire.
Corregir si es necesario.6-14–6-17
Pedales de freno y cambioVerificar si su funcionamiento es suave.
Engrasar los puntos de articulación del pedal si es necesario.6-25
Manetas de freno y embragueVerificar si su funcionamiento es suave.
Engrasar los puntos de articulación de la maneta si es necesario.6-25
Caballete central, caballete
lateralVerificar si su funcionamiento es suave.
Engrasar los puntos de articulación si es necesario.6-25
Fijaciones del chasisVerificar que todas las tuercas, tornillos y pernos estén bien apretados.
Apretar si es necesario.—
Instrumentos, luces, señales e
interruptoresComprobar su funcionamiento.
Corregir si es necesario.—
Interruptor del caballete lateralComprobar el funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, haga revisar el vehículo en un concesionario Yamaha.3-17 ELEMENTO COMPROBACIONES PÁGINA
U5WMS0.book Page 2 Thursday, August 1, 2002 3:44 PM
Page 38 of 102
U5WMS0.book Page 3 Thursday, August 1, 2002 3:44 PM
Page 39 of 102

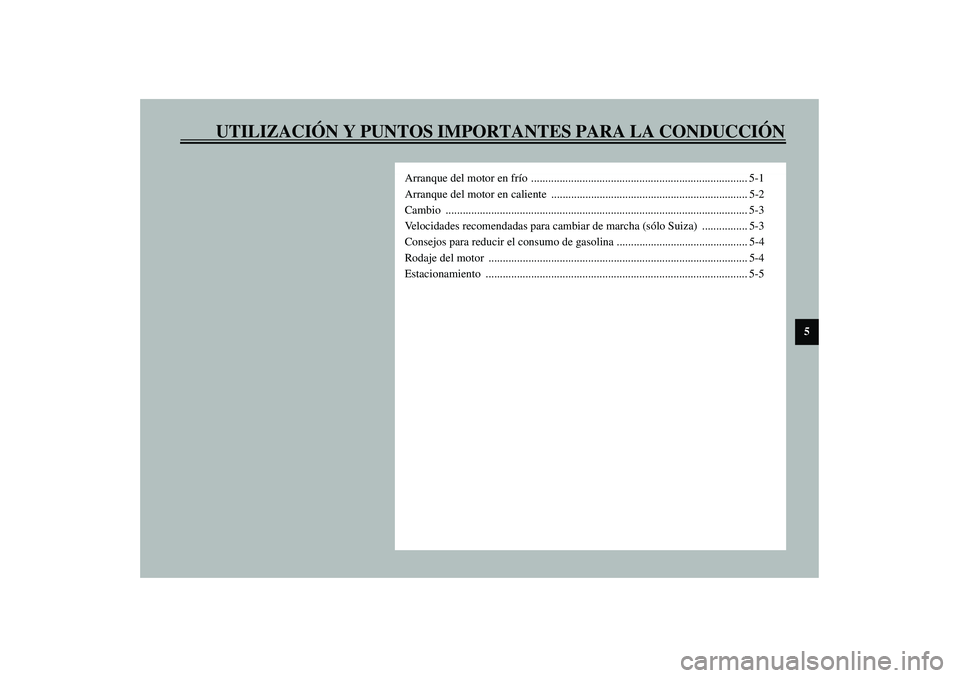

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
Arranque del motor en frío ............................................................................ 5-1
Arranque del motor en caliente ..................................................................... 5-2
Cambio .......................................................................................................... 5-3
Velocidades recomendadas para cambiar de marcha (sólo Suiza) ................ 5-3
Consejos para reducir el consumo de gasolina .............................................. 5-4
Rodaje del motor ........................................................................................... 5-4
Estacionamiento ............................................................................................ 5-5
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM
Page 40 of 102

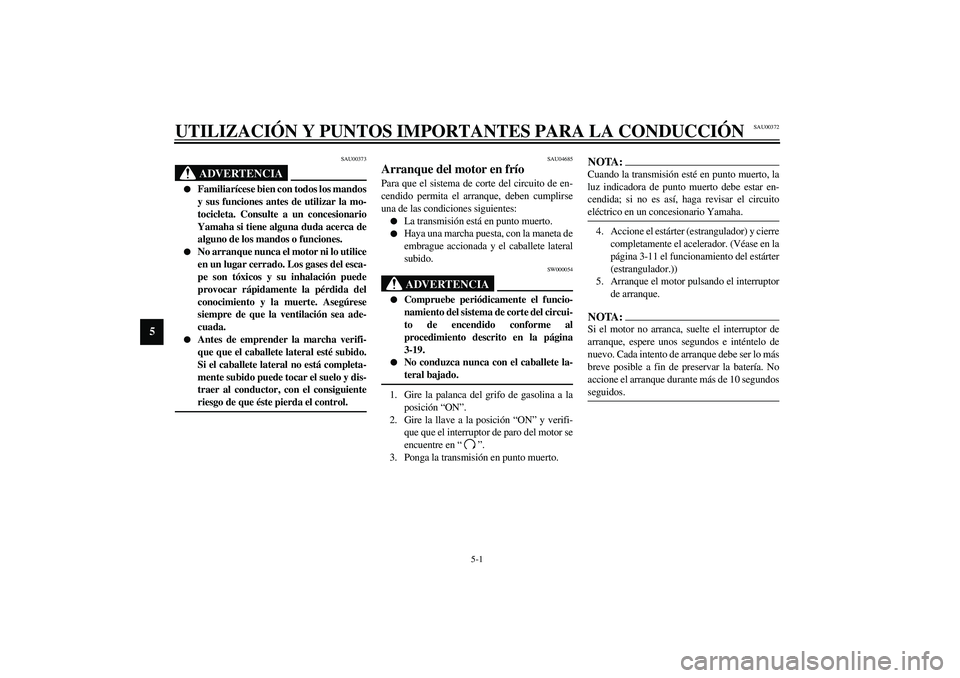

5-1
5
SAU00372
5-UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU00373
ADVERTENCIA
_
Familiarícese bien con todos los mandos
y sus funciones antes de utilizar la mo-
tocicleta. Consulte a un concesionario
Yamaha si tiene alguna duda acerca de
alguno de los mandos o funciones.
No arranque nunca el motor ni lo utilice
en un lugar cerrado. Los gases del esca-
pe son tóxicos y su inhalación puede
provocar rápidamente la pérdida del
conocimiento y la muerte. Asegúrese
siempre de que la ventilación sea ade-
cuada.
Antes de emprender la marcha verifi-
que que el caballete lateral esté subido.
Si el caballete lateral no está completa-
mente subido puede tocar el suelo y dis-
traer al conductor, con el consiguiente
riesgo de que éste pierda el control.
_
SAU04685
Arranque del motor en frío Para que el sistema de corte del circuito de en-
cendido permita el arranque, deben cumplirse
una de las condiciones siguientes:
La transmisión está en punto muerto.
Haya una marcha puesta, con la maneta de
embrague accionada y el caballete lateral
subido.
SW000054
ADVERTENCIA
_
Compruebe periódicamente el funcio-
namiento del sistema de corte del circui-
to de encendido conforme al
procedimiento descrito en la página
3-19.
No conduzca nunca con el caballete la-
teral bajado.
_1. Gire la palanca del grifo de gasolina a la
posición “ON”.
2. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del motor se
encuentre en “”.
3. Ponga la transmisión en punto muerto.
NOTA:_ Cuando la transmisión esté en punto muerto, la
luz indicadora de punto muerto debe estar en-
cendida; si no es así, haga revisar el circuito
eléctrico en un concesionario Yamaha. _4. Accione el estárter (estrangulador) y cierre
completamente el acelerador. (Véase en la
página 3-11 el funcionamiento del estárter
(estrangulador.))
5. Arranque el motor pulsando el interruptor
de arranque.NOTA:_ Si el motor no arranca, suelte el interruptor de
arranque, espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería. No
accione el arranque durante más de 10 segundos
seguidos. _
U5WMS0.book Page 1 Thursday, August 1, 2002 3:44 PM
