COMMANDES ET INSTRUMENTS
3-7
3
symbole“” clignotent huit fois, puis s’étei-
gnent pendant environ 3 secondes. Dans
ce cas, il convient de faire vérifier le circuitélectrique par un concessionnaire Yamaha.
Montre
Réglage de la montre1. Tourner la clé de contact sur “ON”.
2. Appuyer à la fois sur le bouton de sé-
lection et le bouton de remise à zéro
pendant au moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro.
4. Appuyer sur le bouton de sélection.
L’affichage des minutes se met à cli-
gnoter.5. Régler les minutes en appuyant sur le
bouton de remise à zéro.
6. Appuyer sur le bouton de sélection,
puis le relâcher pour que la montre se
mette en marche.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le té-
moin d’alerte de panne moteur s’allume et
l’écran du compteur kilométrique/totalisa-
teur journalier affiche un code d’erreur à
deux chiffres.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
affiche un code d’erreur à deux chiffres.
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de pas attacher plus d’une clé
de véhicule protégé par un immobilisateur
au même trousseau de clés. En effet, la pré-
sence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
1. Montre
1. Affichage du code d’erreur
U5WMF4F0.book Page 7 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-8
3
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION:
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire contrô-
ler le véhicule le plus rapidement possi-
ble afin d’éviter tout endommagementdu moteur.
Commande de la luminosité d’écran, de
compteur de vitesse et de compte-toursCette fonction permet de régler la lumino-
sité en fonction de la clarté ambiante.
Réglage de la luminosité
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de sélection et
le maintenir enfoncé.
3. Tourner la clé sur “ON”, puis relâcher
le bouton de sélection cinq secondes
plus tard.
4. Appuyer sur le bouton de remise à
zér o a f i n de régler le niveau de lumino-
sité souhaitée.
5. Appuyer sur le bouton de sélection afin
de confirmer le niveau de luminosité
réglée.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
1. Bouton de remise à zéro
2. Bouton de sélection
3. Afficheur du niveau de carburantU5WMF4F0.book Page 8 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU12347
Combinés de contacteurs GaucheDroite
FAU12360
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
1. Contacteur d’appel de phare “PA S S”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
5. Contacteur des feux de détresse “”
1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”
U5WMF4F0.book Page 9 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU12830
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de ré-
glage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-21.)1. Levier d’embrayage
1. Molette de réglage de position du levier
d’embrayage
2. Flèche
U5WMF4F0.book Page 10 Tuesday, July 10, 2007 9:46 AM

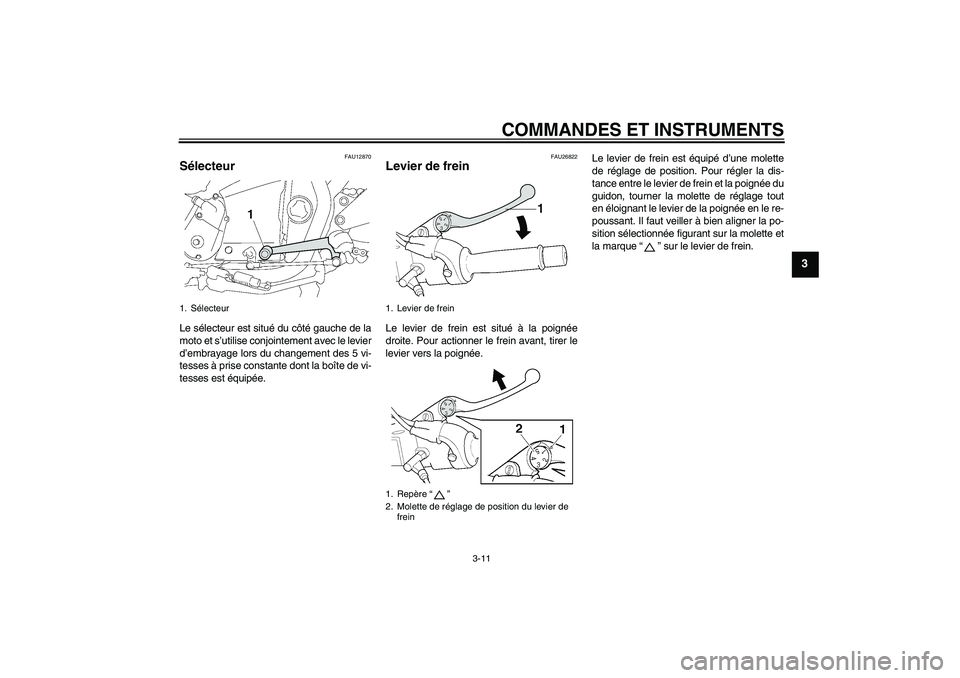

COMMANDES ET INSTRUMENTS
3-11
3
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU26822
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque “” sur le levier de frein.
1. Sélecteur
1. Levier de frein
1. Repère “”
2. Molette de réglage de position du levier de
frein
U5WMF4F0.book Page 11 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13072
Bouchon du réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
U5WMF4F0.book Page 12 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU13220
Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU43420
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 ou plus. Si un cognement ou
un cliquetis survient, changer de marque
d’essence. L’essence sans plomb prolonge
la durée de service des bougies et réduit les
frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
21.0 L (5.55 US gal) (4.62 Imp.gal)
Quantité de carburant au moment où
l’ indicateur d’alerte du niveau de
carburant s’allume :
4.5 L (1.19 US gal) (0.99 Imp.gal)
U5WMF4F0.book Page 13 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-14
3
FAU13412
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.


S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.


S’assurer que la durite n’est pas obs-
truée et, si nécessaire, la nettoyer.
FAU13441
Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU13900
Selle Dépose de la selle
1. Introduire la clé dans la serrure de la
selle, puis la tourner comme illustré.
2. Retirer la selle.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré.
1. Durite de mise à l’air de réservoir de carbu-
rant
1. Serrure de selle
2. Déverrouiller.
U5WMF4F0.book Page 14 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-15
3
2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
FAU14350
Accroche-casque Pour ouvrir l’accroche-casque, introduire la
clé dans la serrure de la selle, puis la tour-
ner comme illustré.
Pour verrouiller l’accroche-casque, tourner
la clé à sa position d’origine, puis la retirer.
AVERTISSEMENT
FWA10160
Ne jamais rouler avec un casque accro-
ché à l’accroche-casque, car le casque
pourrait heurter un objet et cela risque
de provoquer la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU14451
Compartiment de rangement Le compartiment de rangement est situé
sous la selle. (Voir page 3-14.)
AVERTISSEMENT
FWA10961


Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).


Ne pas dépasser la charge maxi-
male du véhicule, qui est de 205 kg(452 lb).
Avant de ranger le manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
1. Patte de fixation
2. Support de selle
1. Accroche-casque
2. Déverrouiller.
1. Compartiment de rangement
U5WMF4F0.book Page 15 Tuesday, July 10, 2007 9:46 AM

COMMANDES ET INSTRUMENTS
3-16
3
FAU14741
Réglage de la fourche La fourche est équipée de vis de réglage de
la précontrainte de ressort et de vis de ré-
glage de la force d’amortissement à la dé-
tente et à la compression.
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourchedans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
N.B.:Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-met du bouchon de tube de fourche.Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
1. Vis de réglage de la précontrainte de ressort
1
(a)(b)
1. Réglage actuel
2. Bouchon de tube de fourcheRéglage de la précontrainte de
ressort :
Minimum (réglage doux) :
8
Standard :
5
Maximum (réglage dur) :
1
1
2
3
4
5
2 1
1. Vis de réglage de la force d’amortissement à
la détenteRéglage de l’amortissement à la
détente :
Minimum (réglage doux) :
10 déclic(s) dans le sens (b)*
Standard :
5 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1(a)
(b)
U5WMF4F0.book Page 16 Tuesday, July 10, 2007 9:46 AM
