COMMANDES ET INSTRUMENTS
3-17
3
Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
FAU43251
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et de boutons de réglage de la
force d’amortissement à la détente et à la
compression.
AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité duvéhicule.
Précontrainte de ressort
Régler la précontrainte de ressort en procé-
dant comme suit.
1. Desserrer la vis de blocage de 1/2 tour
dans le sens inverse des aiguilles
d’une montre.
1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression :
Minimum (réglage doux) :
13 déclic(s) dans le sens (b)*
Standard :
6 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U5WMF4F0.book Page 17 Tuesday, July 10, 2007 9:46 AM
Page 32 of 90
COMMANDES ET INSTRUMENTS
3-18
3

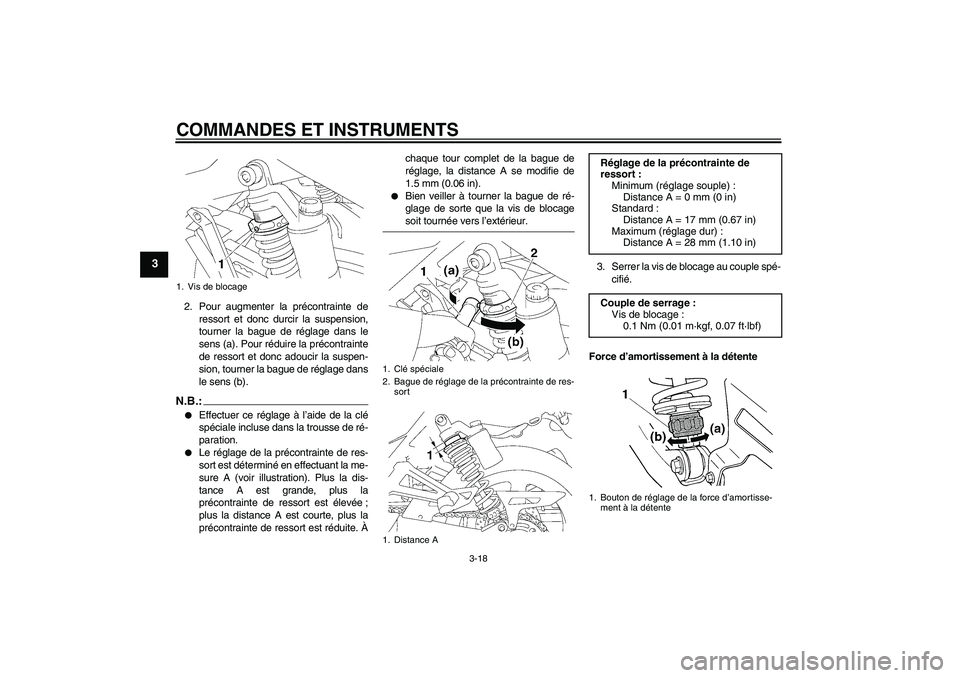

2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).N.B.:
Effectuer ce réglage à l’aide de la clé
spéciale incluse dans la trousse de ré-
paration.
Le réglage de la précontrainte de res-
sort est déterminé en effectuant la me-
sure A (voir illustration). Plus la dis-
tance A est grande, plus la
précontrainte de ressort est élevée;
plus la distance A est courte, plus la
précontrainte de ressort est réduite. Àchaque tour complet de la bague de
réglage, la distance A se modifie de
1.5 mm (0.06 in).
Bien veiller à tourner la bague de ré-
glage de sorte que la vis de blocagesoit tournée vers l’extérieur.
3. Serrer la vis de blocage au couple spé-
cifié.
Force d’amortissement à la détente
1. Vis de blocage
1. Clé spéciale
2. Bague de réglage de la précontrainte de res-
sort
1. Distance A
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
Distance A = 0 mm (0 in)
Standard :
Distance A = 17 mm (0.67 in)
Maximum (réglage dur) :
Distance A = 28 mm (1.10 in)
Couple de serrage :
Vis de blocage :
0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)1. Bouton de réglage de la force d’amortisse-
ment à la détente
U5WMF4F0.book Page 18 Tuesday, July 10, 2007 9:46 AM
Page 33 of 90
COMMANDES ET INSTRUMENTS
3-19
3
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner le bouton de réglage dans le
sens (a). Pour réduire la force d’amortisse-
ment à la compression et donc adoucir
l’amortissement, tourner le bouton de ré-
glage dans le sens (b).
ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire. Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
36 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
1. Bouton de réglage de la force d’amortisse-
ment à la compression
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
16 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
U5WMF4F0.book Page 19 Tuesday, July 10, 2007 9:46 AM
Page 34 of 90
COMMANDES ET INSTRUMENTS
3-20
3
AVERTISSEMENT
FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.
Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.
Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.
Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.
Toujours confier l’entretien de
l’amortisseur à un concessionnaireYamaha.
FAU43440
Supports de sangle de fixation
des bagages Le véhicule est équipé de huit supports de
sangle de fixation des bagages. Deux de
ces supports peuvent être retournés pour
plus de facilité d’accès.
FAU15281
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du flux des gaz d’échappe-
ment, permet d’accroître le rendement du
moteur. Un servomoteur commandé élec-
troniquement règle en permanence la valve
en fonction du régime du moteur.ATTENTION:
FCA10191
Le système EXUP a été réglé à
l’usine Yamaha après de nombreux
essais. Toute modification des ré-
glages effectuée par une personne
ne possédant pas les connaissan-
ces techniques requises pourrait
provoquer une baisse du rende-
ment du moteur, voire son endom-
magement.
Si le système EXUP n’est pas audi-
ble lorsque le contact est mis, le
faire contrôler par un concession-naire Yamaha.
1. Support de sangle de fixation des bagages
U5WMF4F0.book Page 20 Tuesday, July 10, 2007 9:46 AM
Page 35 of 90
COMMANDES ET INSTRUMENTS
3-21
3
FAU15301
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.:Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-après.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU15321
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.AVERTISSEMENT
FWA10260
Pour ce contrôle, le véhicule doit
être dressé sur sa béquille centrale.
Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamahaavant de démarrer.
U5WMF4F0.book Page 21 Tuesday, July 10, 2007 9:46 AM
Page 36 of 90
COMMANDES ET INSTRUMENTS
3-22
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Ce système est en ordre. La moto peut être utilisée.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NONN.B.:
U5WMF4F0.book Page 22 Tuesday, July 10, 2007 9:46 AM
Page 37 of 90
CONTRÔLES AVANT UTILISATION
4-1
4
FAU15592
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.N.B.:Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de tempset celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de lefaire contrôler et réparer avant d’utiliser le véhicule.
U5WMF4F0.book Page 1 Tuesday, July 10, 2007 9:46 AM
Page 38 of 90
CONTRÔLES AVANT UTILISATION
4-2
4
FAU15605

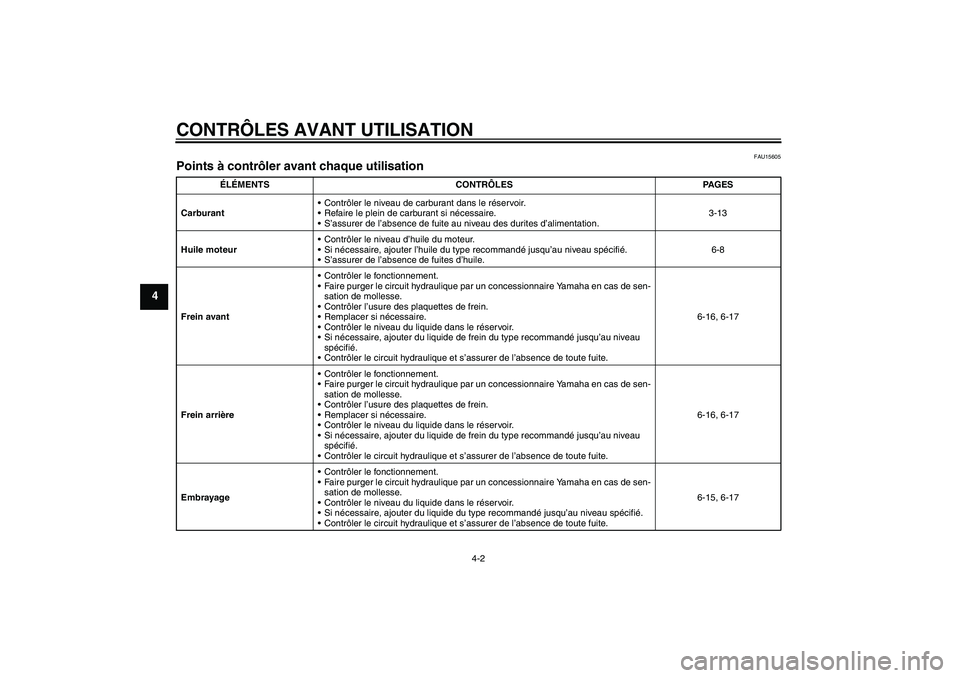

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-13
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-8
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-16, 6-17
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-16, 6-17
EmbrayageContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-15, 6-17
U5WMF4F0.book Page 2 Tuesday, July 10, 2007 9:46 AM
Page 39 of 90

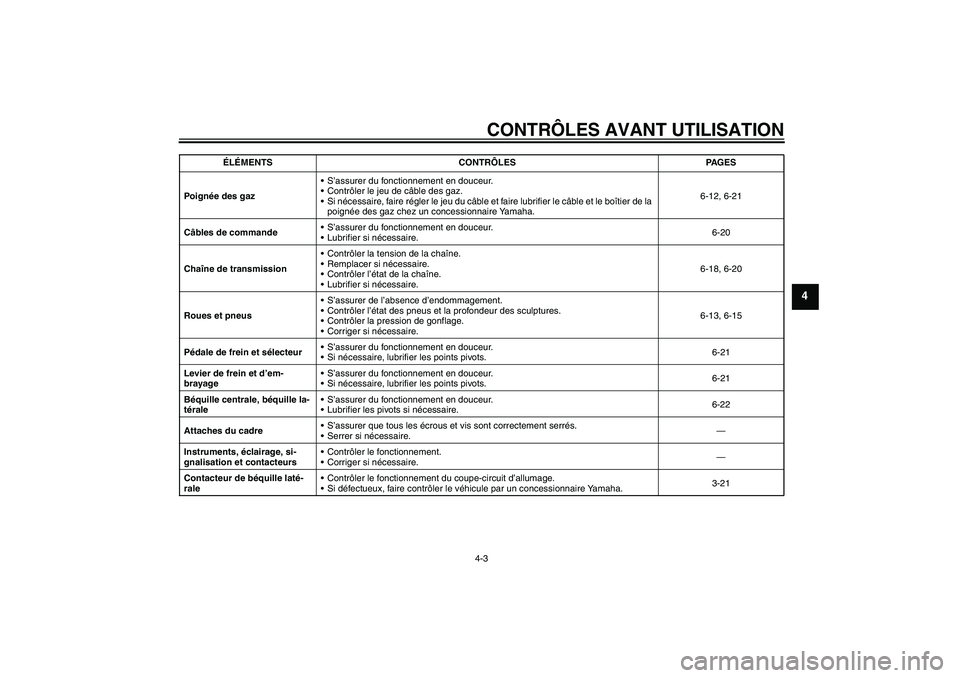

CONTRÔLES AVANT UTILISATION
4-3
4
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-12, 6-21
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-20
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-18, 6-20
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-13, 6-15
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-21
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-21
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-22
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
raleContrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-21 ÉLÉMENTS CONTRÔLES PAGES
U5WMF4F0.book Page 3 Tuesday, July 10, 2007 9:46 AM
Page 40 of 90
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15950
AVERTISSEMENT
FWA10270
Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.
Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.
Avant de démarrer, toujours s’assu-
rer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU32951
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.AVERTISSEMENT
FWA10290
Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’allu-
mage en suivant le procédé décrit à
la page 3-21.
Ne jamais rouler avec la béquille la-térale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est
placé sur “”.
ATTENTION:
FCA12741
Le témoin et les témoins d’alerte sui-
vants devraient s’allumer pendant quel-
ques secondes, puis s’éteindre.
Témoin d’alerte du niveau d’huile
Témoin d’alerte de panne moteur
Témoin de l’immobilisateur antivolSi un témoin ne s’éteint pas, se reporter
à la page 3-4 et effectuer le contrôle du
circuit approprié.
2. Mettre la boîte de vitesses au point
mort.N.B.:Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allu-
mer. Si ce n’est pas le cas, il faut faire con-
trôler le circuit électrique par un concession-naire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.N.B.:Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, puis atten-
dre quelques secondes avant de faire un
nouvel essai. Chaque essai de mise en
marche doit être aussi court que possible
afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plusde 10 secondes d’affilée.ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
U5WMF4F0.book Page 1 Tuesday, July 10, 2007 9:46 AM
