YAMAHA XJR 1300 2016 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-16
3
Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafuso
da tampa da forquilha dianteira. Força amortece
dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direção (b). Força amortece
dora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amorteci-
mento de compressão mais duro, rode o
parafuso ajustador em cada perna da for-
quilha na direção (a). Para reduzir a força
amortecedora de compressão e assim tor-
nar o amortecimento de compressão mais
mole, rode o parafuso ajustador em cada

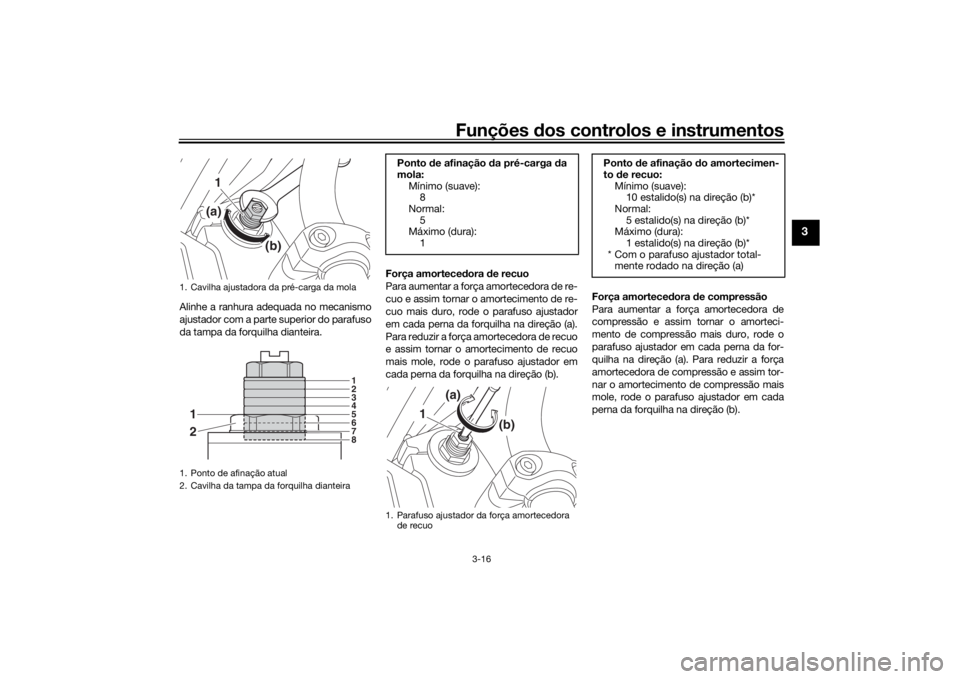

perna da forquilha na direção (b).1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação atual
2. Cavilha da tampa da forquilha dianteira
1(a)
(b)
2 1
1
2
3
4
5
6
7
8
Ponto d e afinação da pré-carga da
mola:
Mínimo (suave):8
Normal:
5
Máximo (dura): 1
1. Parafuso ajustador da força amortecedora
de recuo
1
(a)
(b)
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 10 estalido(s) na direção (b)*
Normal:
5 estalido(s) na direção (b)*
Máximo (dura): 1 estalido(s) na direção (b)*
* Com o parafuso ajustador total- mente rodado na direção (a)
U2PNP1P0.book Page 16 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-17
3
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortece-
dora possa não corresponder exatamente
às especificações anteriores devido a pe-
quenas diferenças no processo de fabrico,
o número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU43257
Ajuste
do amortece dor
AVISO
PWA10211
Ajuste sempre ambos os amortece do-
res de forma igual, caso contrário pod e-
rá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola e botões ajustadores da força amor-
tecedora de recuo e de compressão.
Pré-carga da mola
Ajuste a pré-carga da mola como se segue: 1. Desaperte o parafuso de fixação 1/2 volta no sentido contrário ao dos pon-
teiros do relógio.

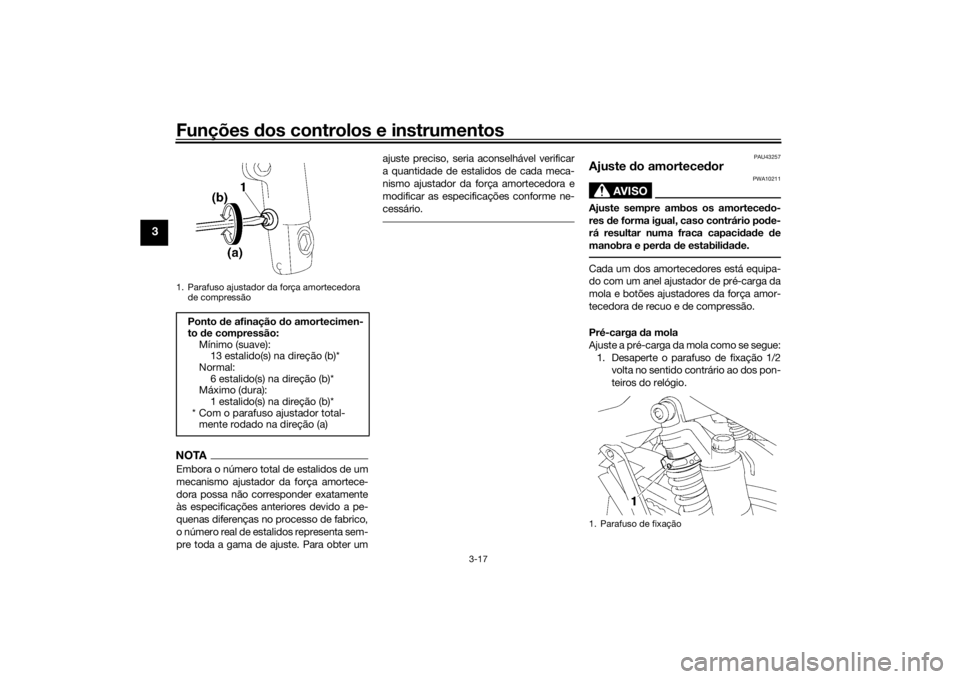

1. Parafuso ajustador da força amortecedora de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 13 estalido(s) na direção (b)*
Normal: 6 estalido(s) na direção (b)*
Máximo (dura):
1 estalido(s) na direção (b)*
* Com o parafuso ajustador total- mente rodado na direção (a)
1. Parafuso de fixação
U2PNP1P0.book Page 17 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-18
3
2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode o anel ajustador na direção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direção (b). Utilize a chave inglesa especial
incluída no jogo de ferramentas
do proprietário para fazer este
ajuste.
 O ponto de afinação da pré-car-
ga da mola é determinado atra-
vés da medição da distância A,
exibida na ilustração. Quanto
maior é a distância A, maior é a
pré-carga da mola; quanto mais
pequena é a distância A, menor é
a pré-carga da mola. Com cada
volta completa do anel ajustador,
a distância A muda em 1.5 mm
(0.06 in).
 Certifique-se de que roda o anel
ajustador de modo que o parafu-
so de fixação fique voltado para
fora. 3. Aperte o parafuso de fixação em con-
formidade com o binário especifica-
do.
Força amortece dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direção (b).

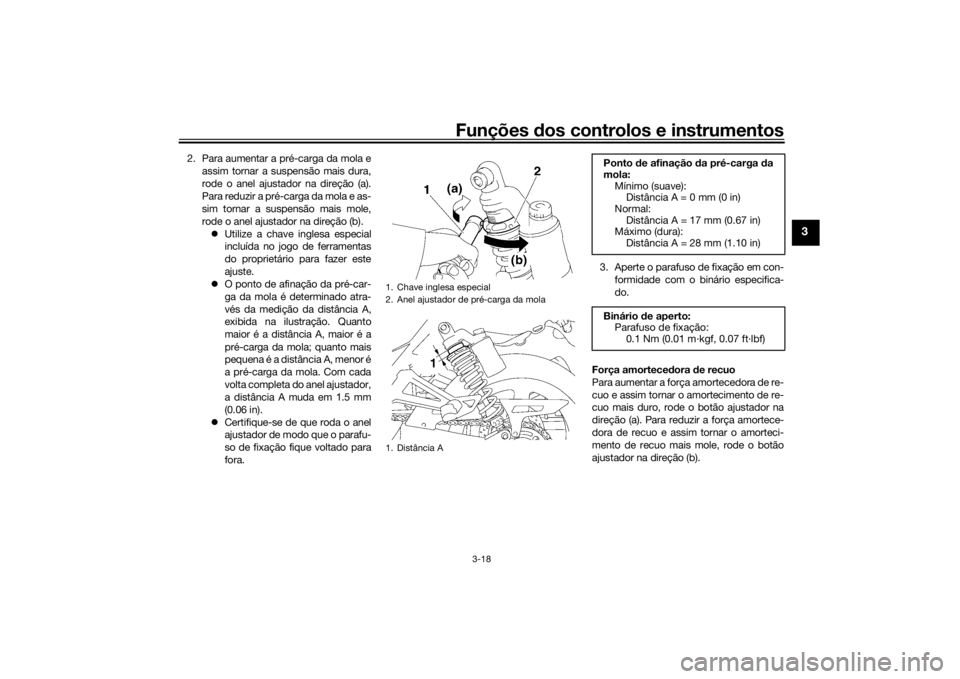

1. Chave inglesa especial
2. Anel ajustador de pré-carga da mola
1. Distância A
Ponto d e afinação da pré-carga da
mola:
Mínimo (suave): Distância A = 0 mm (0 in)
Normal:
Distância A = 17 mm (0.67 in)
Máximo (dura): Distância A = 28 mm (1.10 in)
Binário d e aperto:
Parafuso de fixação: 0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)
U2PNP1P0.book Page 18 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-19
3
Força amorteced ora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amorteci-
mento de compressão mais duro, rode o
botão ajustador na direção (a). Para reduzir
a força amortecedora de compressão e as- sim tornar o amortecimento de compres-
são mais mole, rode
o botão ajustador na
direção (b).
PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de esta-
lidos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Este
intervalo de ajuste pode não corresponder
exatamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AVISO
PWA10232
Estes amortece dores contêm nitrogénio
altamente pressuriza do. Antes d e manu-
sear os amortece dores, deve ler e com-
preen der as informações que se
seguem.
 Não mexa nem tente abrir os cilin-
dros.
 Não submeta os amortece dores a
uma chama d esprotegida ou outras
fontes de calor intenso. Caso con-
trário, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.

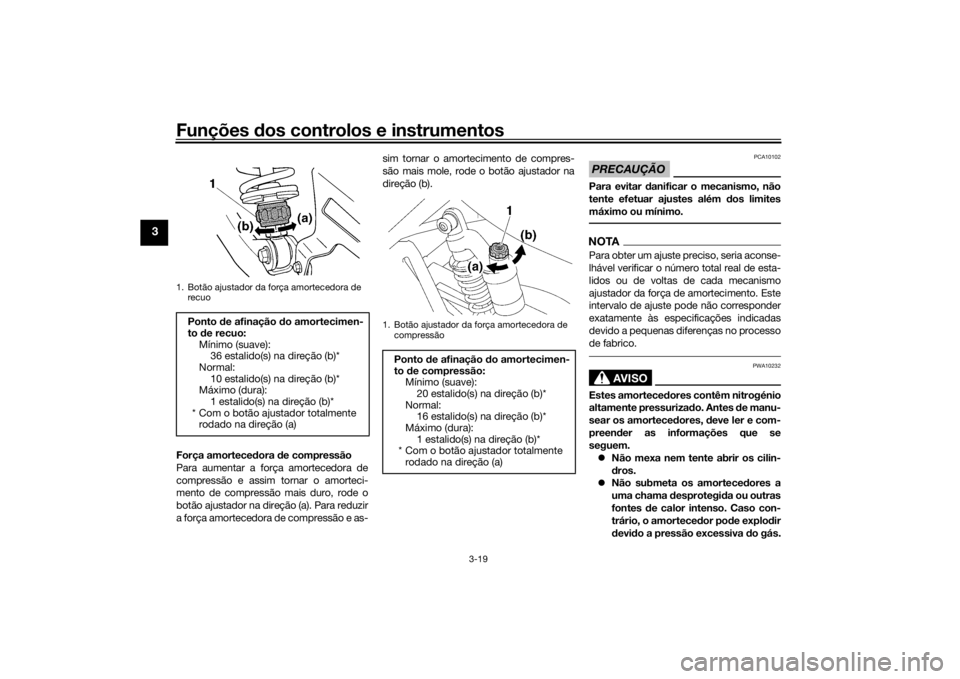

1. Botão ajustador da força amortecedora de
recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 36 estalido(s) na direção (b)*
Normal: 10 estalido(s) na direção (b)*
Máximo (dura):
1 estalido(s) na direção (b)*
* Com o botão ajustador totalmente rodado na direção (a)
1. Botão ajustador da força amortecedora de
compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 20 estalido(s) na direção (b)*
Normal: 16 estalido(s) na direção (b)*
Máximo (dura):
1 estalido(s) na direção (b)*
* Com o botão ajustador totalmente rodado na direção (a)
U2PNP1P0.book Page 19 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-20
3
Não deforme nem danifique os ci-
lin dros de forma alguma. Qualquer
d ano nos cilin dros pod e causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amorteced or danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU15211
Pren ded ores da correia de baga-
gemExistem quatro prendedores da correia de
bagagem: um em cada apoio de pé do
passageiro e dois por baixo do assento do
passageiro.
PAU15283
Sistema EXUPEste modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regu-
la o diâmetro interior do tubo de escape. A
válvula do sistema EXUP é constantemente
ajustada em conformidade com a velocida-
de do motor, através de um servomotor
controlado por computador.PRECAUÇÃO
PCA10192
 O sistema EXUP foi afina do e consi-
d eravelmente testa do na fábrica da
Yamaha. A alteração d estes pontos
d e afinação sem conhecimentos
técnicos suficientes po de resultar
num fraco desempenho ou em d a-
nos no motor.
 Se não for possível ouvir o sistema
EXUP quan do o interruptor princi-
pal for liga do, solicite a um conces-
sionário Yamaha que o verifique.

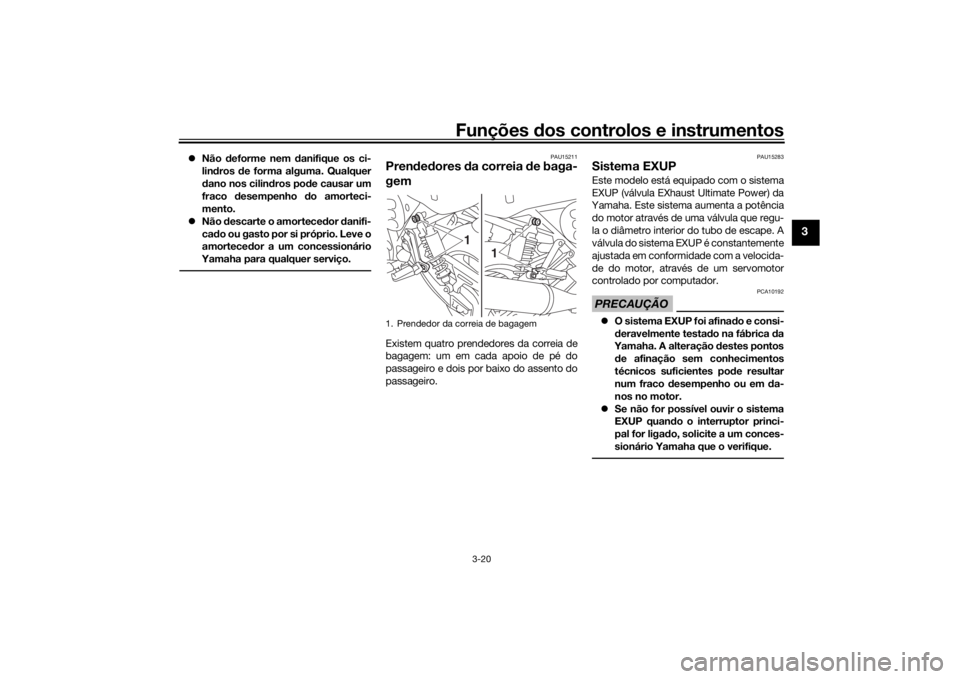

1. Prendedor da correia de bagagem
1
1
U2PNP1P0.book Page 20 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-21
3
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes d e arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU44893
Sistema
de corte do circuito de
igniçãoO sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
 Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
 Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
 Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento
que se segue.
U2PNP1P0.book Page 21 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-22
3

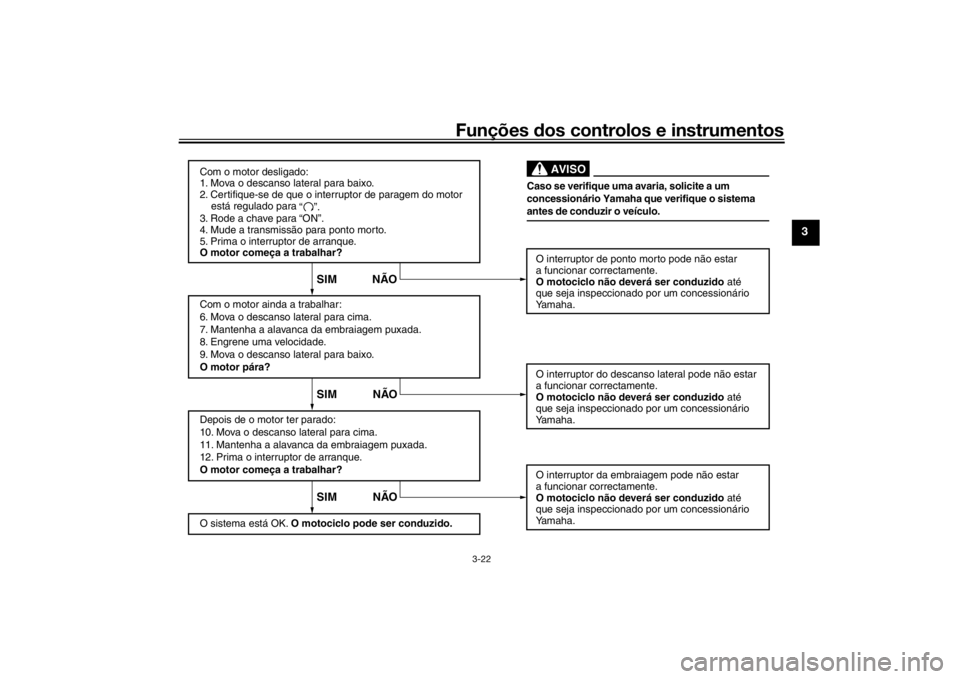

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido
até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
U2PNP1P0.book Page 22 Tuesday, December 22, 2015 3:08 PM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-12, 3-14
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-10
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
U2PNP1P0.book Page 1 Tuesday, December 22, 2015 3:08 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
Embraiagem • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-19, 6-21
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-15, 6-25
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-25
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
6-23, 6-24
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
6-16, 6-18
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
6-25
ITEM VERIFICAÇÕES PÁGINA
U2PNP1P0.book Page 2 Tuesday, December 22, 2015 3:08 PM

Para sua segurança – verificações prévias à utilização
4-3
4
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-26
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
6-27
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do d escanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 3-21
ITEM VERIFICAÇÕES PÁGINA
U2PNP1P0.book Page 3 Tuesday, December 22, 2015 3:08 PM
