YAMAHA XJR 1300 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-17
6
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa de substituição d e todas as
peças relacionad as com as rodas e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10482
 Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo po dem
ser diferentes, o que po deria cau-
sar um aci dente.
 Certifique-se sempre d e que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
 Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
ca dos na lista abaixo para evitar o
esvaziamento dos pneus d urante a
con dução a alta veloci dad e.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.

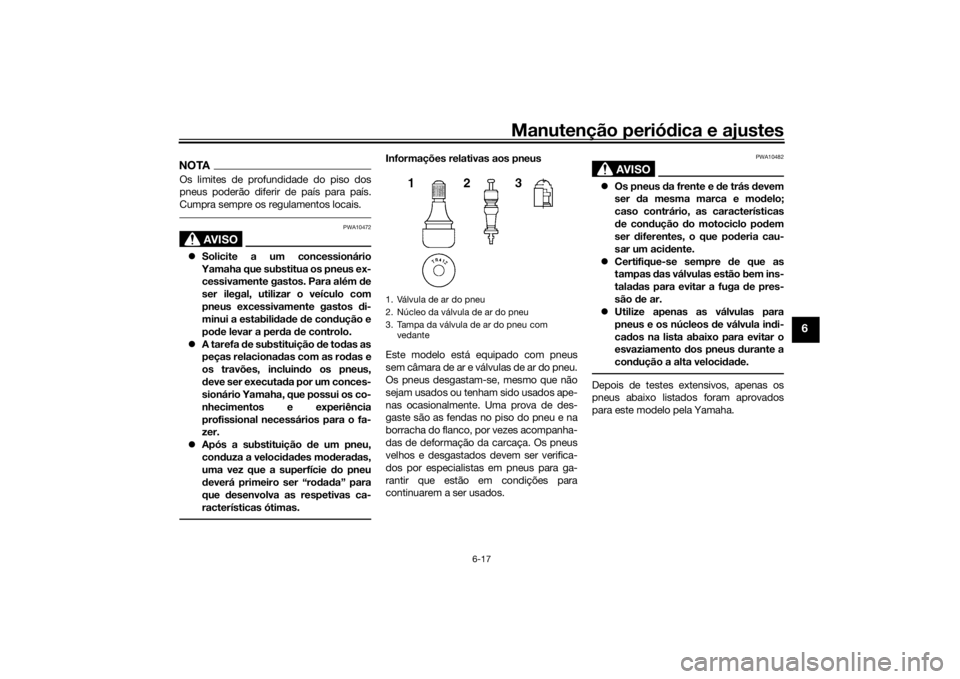

1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
U2PNP1P0.book Page 17 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-18
6
AVISO
PWA10601
Este motociclo está equipa do com
pneus para veloci dad e super alta. Verifi-
que os pontos seguintes de mo do a tirar
o máximo parti do da eficiência d estes
pneus.
 Utilize apenas os pneus sobresse-
lentes especificad os. Outro tipo de
pneus pod erá rebentar a veloci da-
d es super altas.
 Os pneus completamente novos
pod em ter uma a derência relativa-
mente fraca em certas superfícies
d e estrad a até terem si do “rod a-
d os”. Portanto, depois de instalar um pneu novo, é aconselhável con-
d
uzir mo dera damente durante
aproxima damente 100 km (60 mi)
antes de fazer qualquer viagem a
alta veloci dad e.
 Os pneus têm d e ser aquecidos an-
tes de uma viagem a alta veloci da-
d e.
 Ajuste sempre a pressão d e ar dos
pneus em conformi dad e com as
con diç ões
de u
tilização.
PAU21963
Rodas de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
 Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Ta m a n h o :
120/70 ZR17M/C (58W)
Fabricante/modelo: DUNLOP/D252F L
Pneu de trás:
Ta m a n h o : 180/55 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D252 L
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (original)
U2PNP1P0.book Page 18 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-19
6
PAU22074
Alavanca da embraiagemUma vez que este modelo está equipado
com uma embraiagem hidráulica, não é ne-
cessário ajustar a folga da alavanca da em-
braiagem. No entanto, antes de cada
viagem, é necessário verificar o nível de lí-
quido da embraiagem e verificar se o siste-
ma hidráulico apresenta fugas. (Consulte a
página 6-21.) Se a folga da alavanca da
embraiagem se tornar excessiva e a mu-
dança de velocidades se tornar mais dura
ou a embraiagem patinar, provocando uma
má aceleração, poderá existir ar no sistema
da embraiagem. Se houver ar no sistema
hidráulico, solicite a um concessionário
Yamaha que sangre o sistema antes de uti-
lizar o motociclo.
PAU37914

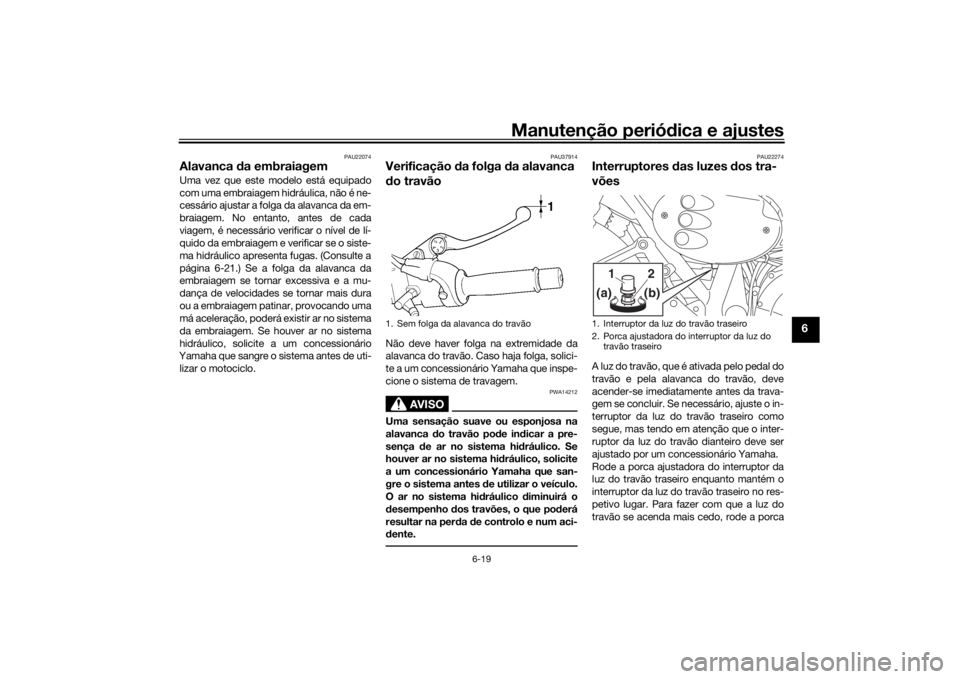

Verificação da folga d a alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes d e utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU22274
Interruptores das luzes dos tra-
võesA luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
petivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
1. Sem folga da alavanca do travão
1
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do travão traseiro
1
2(b)
(a)
U2PNP1P0.book Page 19 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-20
6
ajustadora na direção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direção (b).
PAU22322

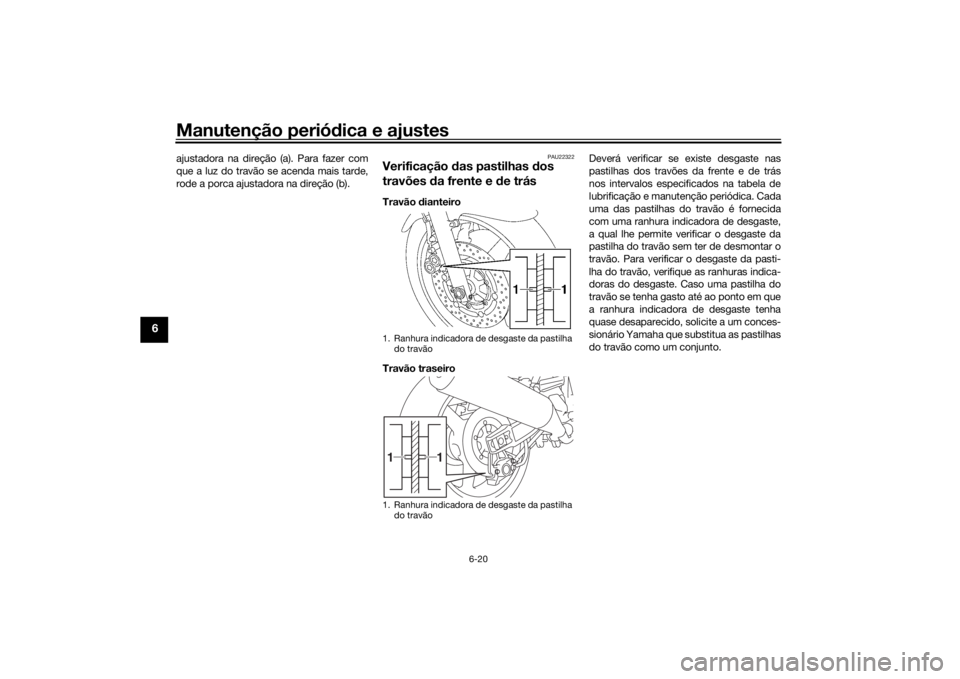

Verificação das pastilhas dos
travões da frente e d e trásTravão dianteiro
Travão traseiro Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Cada
uma das pastilhas do travão é fornecida
com uma ranhura indicadora de desgaste,
a qual lhe permite verificar o desgaste da
pastilha do travão sem ter de desmontar o
travão. Para verificar o desgaste da pasti-
lha do travão, verifique as ranhuras indica-
doras do desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.1. Ranhura indicadora de desgaste da pastilha
do travão
1. Ranhura indicadora de desgaste da pastilha do travão1
1
U2PNP1P0.book Page 20 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-21
6
PAU22682

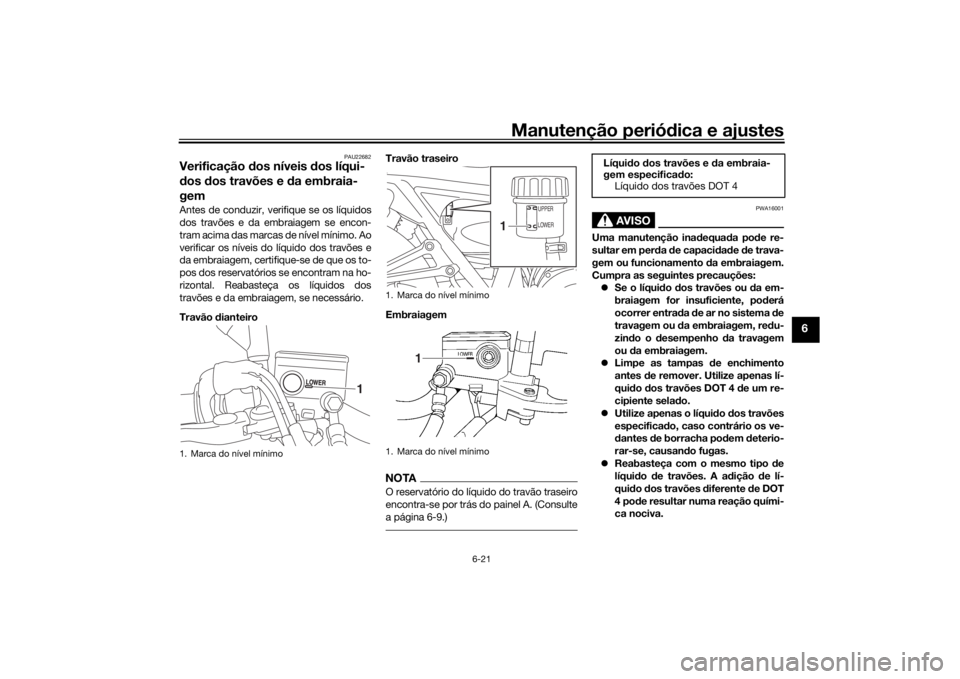

Verificação dos níveis dos líqui-
d os dos travões e da embraia-
gemAntes de conduzir, verifique se os líquidos
dos travões e da embraiagem se encon-
tram acima das marcas de nível mínimo. Ao
verificar os níveis do líquido dos travões e
da embraiagem, certifique-se de que os to-
pos dos reservatórios se encontram na ho-
rizontal. Reabasteça os líquidos dos
travões e da embraiagem, se necessário.
Travão d ianteiro Travão traseiro
Embraiagem
NOTAO reservatório do líquido do travão traseiro
encontra-se por trás do painel A. (Consulte
a página 6-9.)
AVISO
PWA16001
Uma manutenção ina
dequa da po de re-
sultar em per da de capaci dad e de trava-
gem ou funcionamento da embraiagem.
Cumpra as seguintes precauções:  Se o líqui do dos travões ou da em-
braiagem for insuficiente, po derá
ocorrer entra da de ar no sistema d e
travagem ou da embraiagem, re du-
zin do o desempenho da travagem
ou da embraiagem.
 Limpe as tampas de enchimento
antes de remover. Utilize apenas lí-
qui do dos travões DOT 4 de um re-
cipiente sela do.
 Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo de
líquid o de travões. A a dição
de l
í-
qui do dos travões diferente de DOT
4 pod e resultar numa reação quími-
ca nociva.
1. Marca do nível mínimo
1
1. Marca do nível mínimo
1. Marca do nível mínimo
UPPER
LOWER
1
1
Líqui do d os travões e da embraia-
gem especifica do:
Líquido dos travões DOT 4
U2PNP1P0.book Page 21 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-22
6
 Durante o reabastecimento, tenha
cui dad o para que não entre água no
reservatório de líqui do dos travões
ou da embraiagem. A água fará o
ponto de ebulição do flui do descer
significativamente e po derá resul-
tar na formação de uma bolsa de
vapor.PRECAUÇÃO
PCA17641
O líquid o dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre d e imediato o líquid o der-
rama do.O diafragma do reservatório de líquido dos
travões ou da embraiagem deformar-se-á
pela pressão negativa se o nível de líquido
descer demasiado rápido. Certifique-se de
que volta a dar a forma original ao diafrag-
ma antes de o instalar no reservatório de lí-
quido dos travões ou da embraiagem.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra- vagem apresenta fugas. Um nível baixo de
líquido da embraiagem pode indicar uma
fuga no sistema da embraiagem, pelo que
deve verificar se o sistema da embraiagem
apresenta fugas. Se o nível de líquido dos
travões ou da embraiagem descer repenti-
namente, solicite a um concessionário
Yamaha que verifique qual a causa antes
de conduzir.
PAU22754
Mu dança dos líqui dos dos tra-
vões e d a embraiagemSolicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre dos
travões e da embraiagem e das pinças, as-
sim como os tubos dos travões e da em-
braiagem, nos intervalos especificados a
seguir ou sempre que apresentem danos
ou fugas.
 Vedantes de óleo: Substitua de dois
em dois anos.
 Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
U2PNP1P0.book Page 22 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-23
6
PAU22762
Folga da corrente de transmis-
sãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU51444
Verificação da folga da corrente d e
transmissão 1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.2. Mude a transmissão para ponto mor-
to.
3. Meça a folga da corrente de transmis- são como indicado. 4. Se a folga da corrente de transmissão
estiver incorreta, ajuste-a do modo
que se segue.
PAU3431A
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra- porca em ambos os lados do braço
oscilante.
2. Para apertar a corrente de transmis- são, rode a cavilha ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di- reção (a). Para desapertar a corrente
de transmissão, rode a cavilha ajusta-
dora em ambos os lados do braço os-
cilante na direção (b) e empurre a roda
traseira para a frente.
PRECAUÇÃO:
Uma folga ina dequa da da corrente
d e transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e po de provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de trans-
missão dentro dos limites
especifica dos.
[PCA10572]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamento
das rodas.

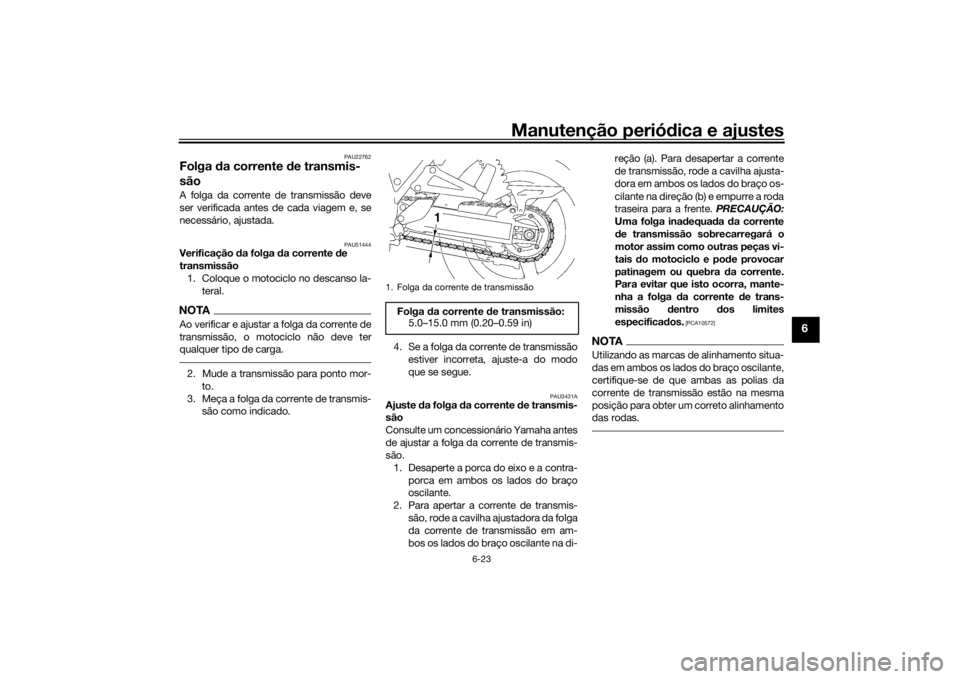

1. Folga da corrente de transmissão
Folga da corrente de transmissão:
5.0–15.0 mm (0.20–0.59 in)
1
U2PNP1P0.book Page 23 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-24
6
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor- rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
PAU23026
Limpeza e lubrificação d a cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão d everá ser lu-
brificad a após lavar o motociclo, con du-
zir à chuva ou con duzir em áreas
húmi das.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
d anificar os anéis de ved ação em
O, não lave a corrente d e transmis-
são a vapor, a alta pressão nem
com solventes inapropria dos.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilizeóleo
do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes po dem conter
substâncias que po dem danificar
os anéis de ve dação em O.
[PCA11112]
1. Contraporca
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Porca do eixo
4. Marcas de alinhamento
5. Polia da corrente de transmissãoBinários de aperto:
Porca do eixo:
150 Nm (15 m·kgf, 108 ft·lbf)
Contraporca: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U2PNP1P0.book Page 24 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-25
6
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danifica dos assim
que possível, para evitar situações de in-
segurança.
[PWA10712] PAU23115
Verificação e lubrificação
do pu-
nho e do cabo do acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertu-
ra de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre corretamente insta-
lada, ela não protege completamente o
cabo contra a entrada de água. Por conse-
guinte, quando lavar o veículo, tenha cui-
dado para não deitar água diretamente na
cobertura nem no cabo. Se houver sujida-
de no cabo ou na cobertura, limpe com um
pano húmido.
PAU44276
Verificação e lubrificação d os
pe dais do travão e d e mudança
d e veloci dad esAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.

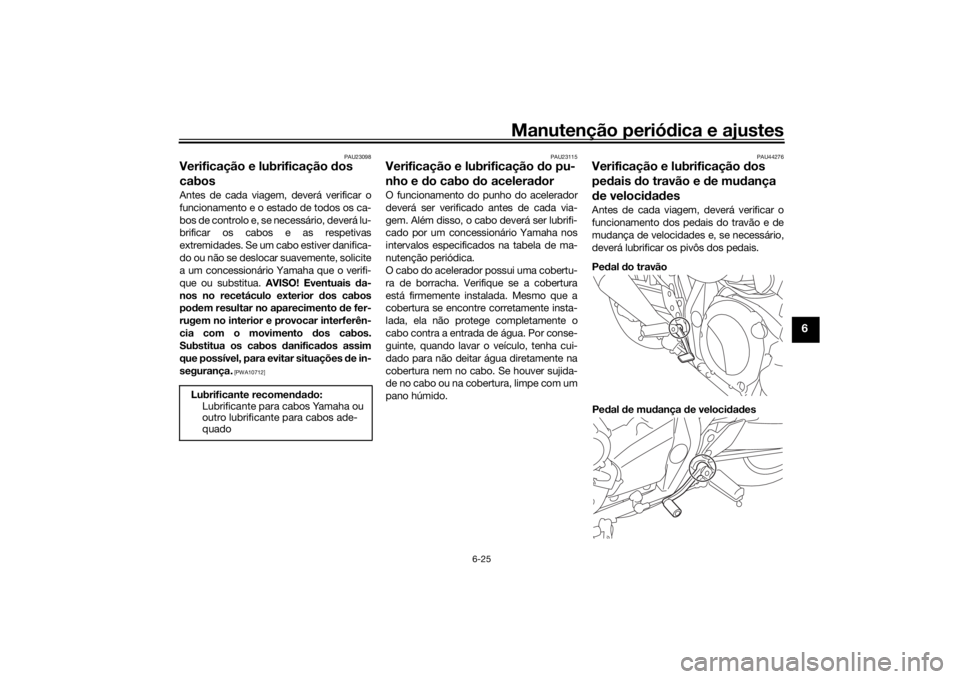

Pe dal do travão
Pe dal de mu dança de veloci dad es
Lubrificante recomen
dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
U2PNP1P0.book Page 25 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-26
6
PAU43602
Verificação e lubrificação das
alavancas do travão e da em-
braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.

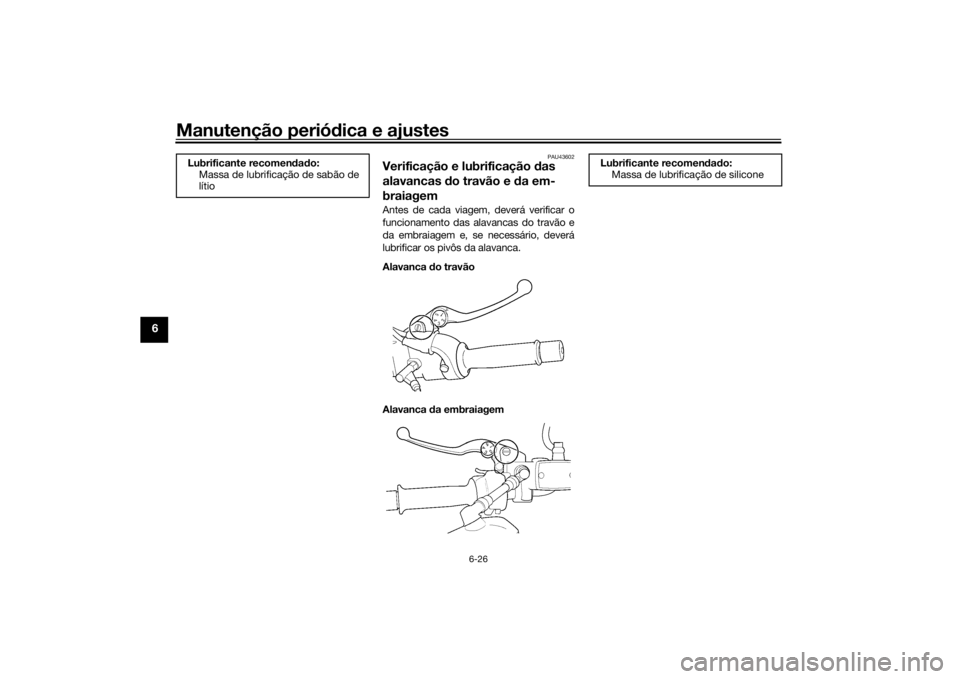

Alavanca do travão
Alavanca da embraiagem
Lubrificante recomen
dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de silicone
U2PNP1P0.book Page 26 Tuesday, December 22, 2015 3:08 PM
