YAMAHA XJR 1300 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-27
6
PAU23203

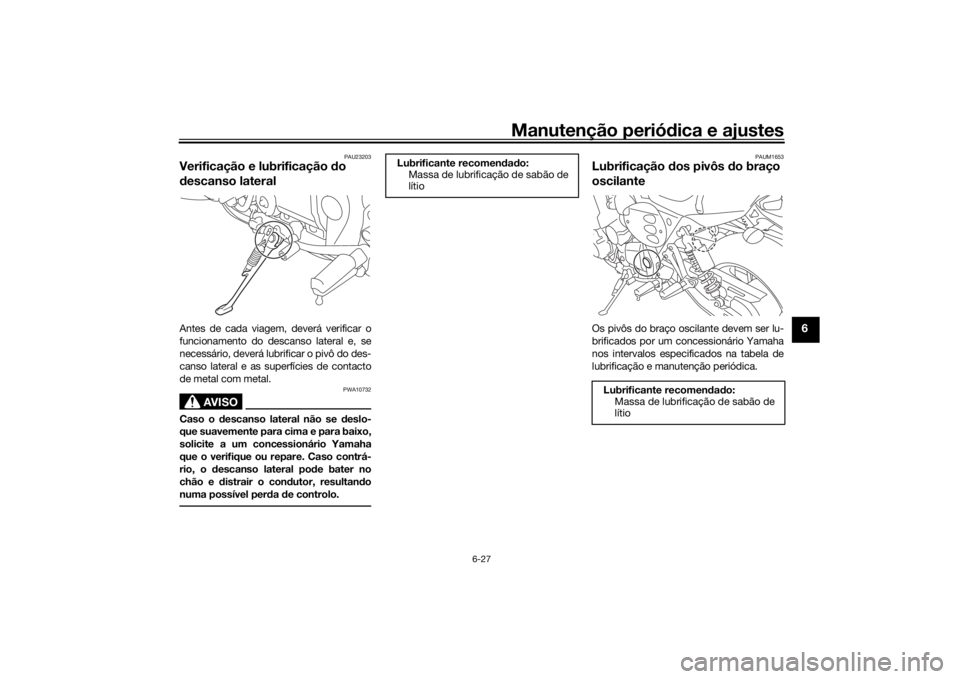

Verificação e lubrificação do
d escanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o d escanso lateral po de bater no
chão e distrair o con dutor, resultan do
numa possível per da de controlo.
PAUM1653
Lubrificação d os pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
U2PNP1P0.book Page 27 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-28
6
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.

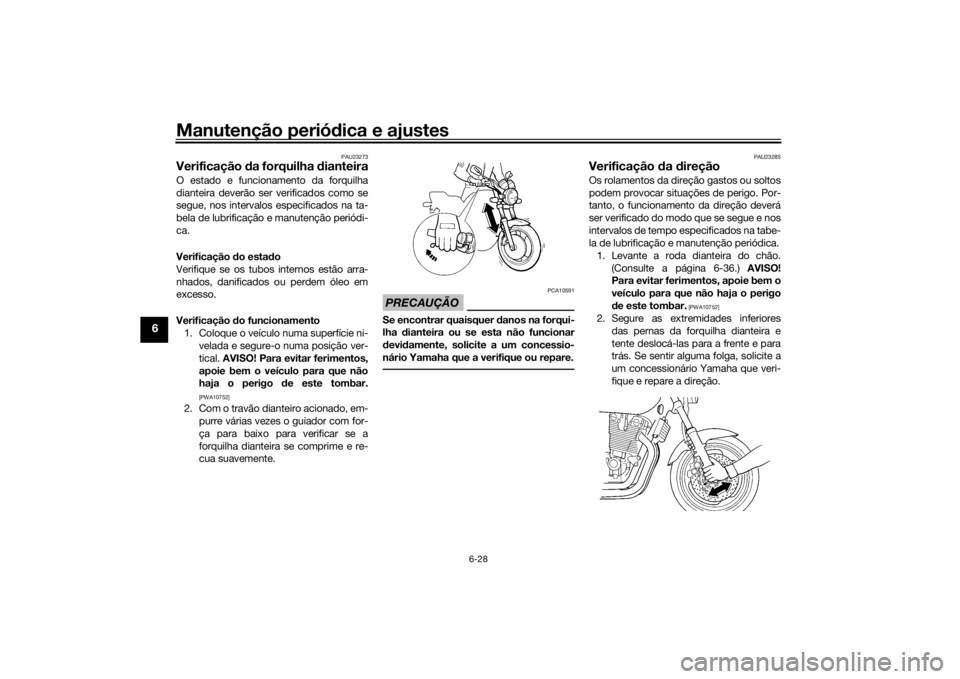

Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão. (Consulte a página 6-36.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direção.
U2PNP1P0.book Page 28 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-29
6
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50291
BateriaA bateria encontra-se por baixo do assen-
to. (Consulte a página 3-15.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.

abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um méd ico.
OLHOS: Lave com água d urante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.

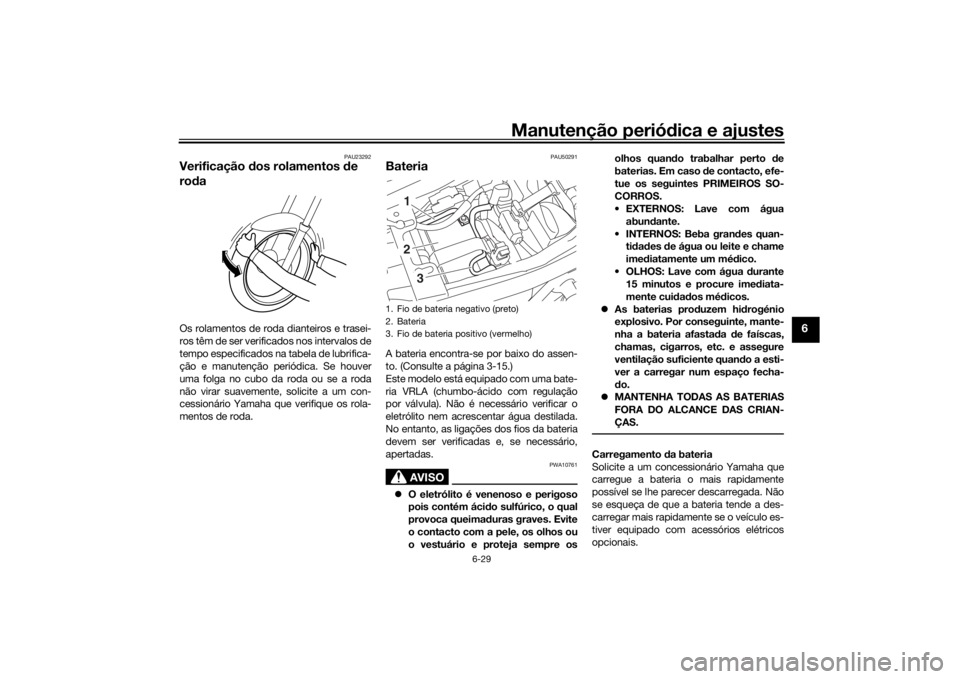

1. Fio de bateria negativo (preto)
2. Bateria
3. Fio de bateria positivo (vermelho)
3
21
U2PNP1P0.book Page 29 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-30
6
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, d eve verificar se a
chave está ro dad a para “OFF”, e,
em segui da, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarregad a po-
d erá provocar danos permanentes na
mesma.
PAU43274
Substituição dos fusíveisO fusível principal encontra-se por baixo
do assento. (Consulte a página 3-15.)
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
por trás do painel B. (Consulte a página
6-9.)1. Fusível principal
1
U2PNP1P0.book Page 30 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-31
6
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito elétrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAU63180
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10661
Não toque na parte em vi dro da lâmpad a
d o farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vi dro, a luminosi dad e da lâmpa da
e o seu tempo de duração serão ad ver-
samente afetad os. Limpe minuciosa-
mente quaisquer vestígios d e sujidad e e
d e marcas d e ded os, utilizan do um pano
hume deci do com álcool ou d iluente.

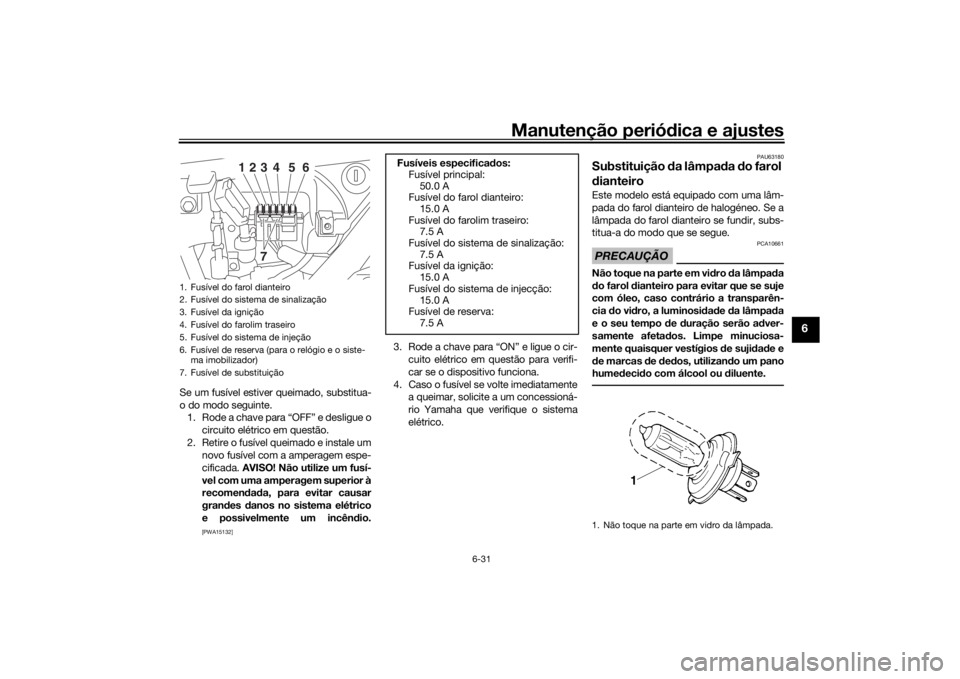

1. Fusível do farol dianteiro
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível do farolim traseiro
5. Fusível do sistema de injeção
6. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
7. Fusível de substituição
123
4
5
6
7
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do farolim traseiro: 7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível do sistema de injecção: 15.0 A
Fusível de reserva:
7.5 A
1. Não toque na parte em vidro da lâmpada.
U2PNP1P0.book Page 31 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-32
6

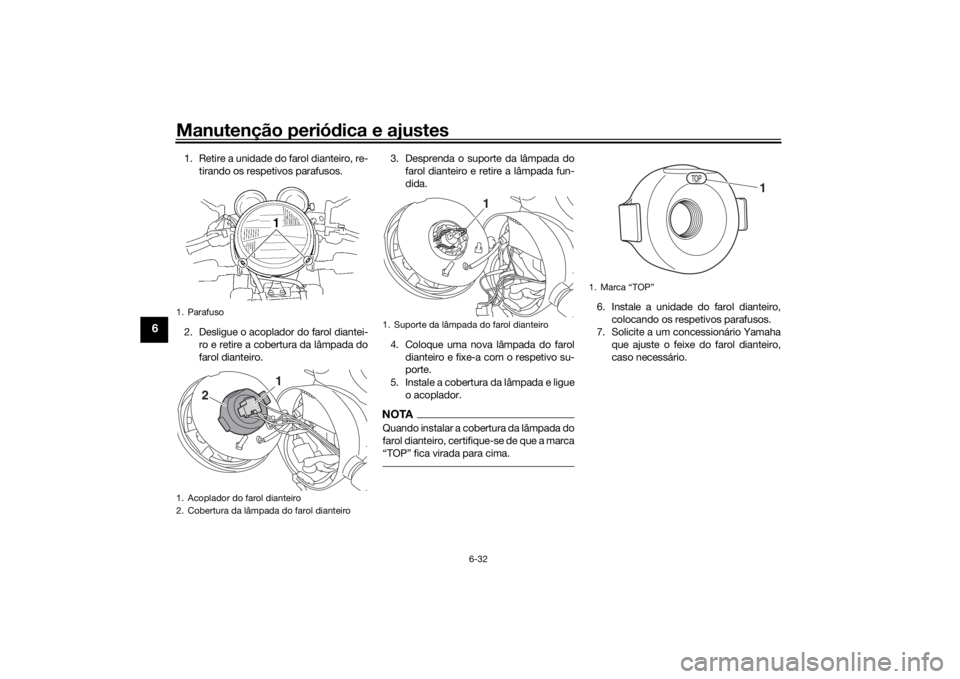

1. Retire a unidade do farol dianteiro, re-
tirando os respetivos parafusos.
2. Desligue o acoplador do farol diantei- ro e retire a cobertura da lâmpada do
farol dianteiro. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respetivo su-
porte.
5. Instale a cobertura da lâmpada e ligue o acoplador.
NOTAQuando instalar a cobertura da lâmpada do
farol dianteiro, certifique-se de que a marca
“TOP” fica virada para cima.
6. Instale a unidade do farol dianteiro,colocando os respetivos parafusos.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Parafuso
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
2
1
1. Suporte da lâmpada do farol dianteiro
1
1. Marca “TOP”
1
U2PNP1P0.book Page 32 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-33
6
PAU65440
Substituição da lâmpa da dos mí-
nimosSe a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Retire a unidade do farol dianteiro, re- tirando os respetivos parafusos.
2. Puxe a cobertura para cima conforme ilustrado. 3. Retire o recetáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), puxando-o para fora.
4. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio. 5. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e rode-
a no sentido dos ponteiros do relógio
até que pare.
6. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.
7. Instale a cobertura na sua posição ori-
ginal.
8. Instale a unidade do farol dianteiro, colocando os respetivos parafusos.1. Parafuso
1. Cobertura
1. Recetáculo da lâmpada dos mínimos
1
1
U2PNP1P0.book Page 33 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-34
6
PAU70540
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205

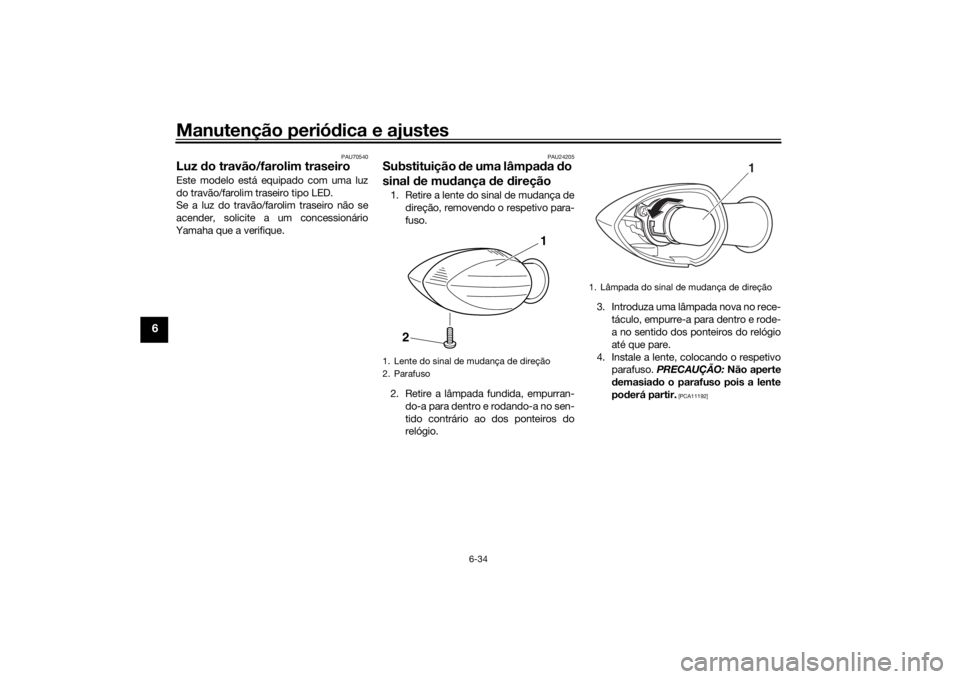

Substituição de uma lâmpa da do
sinal de mu dança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio. 3. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e rode-
a no sentido dos ponteiros do relógio
até que pare.
4. Instale a lente, colocando o respetivo parafuso. PRECAUÇÃO: Não aperte
d emasiad o o parafuso pois a lente
pod erá partir.
[PCA11192]
1. Lente do sinal de mudança de direção
2. Parafuso
1
2
1. Lâmpada do sinal de mudança de direção
1
U2PNP1P0.book Page 34 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-35
6
PAU65451
Substituição de uma lâmpa da da
luz da chapa de matrícula1. Remova o refletor retirando a porca.
2. Remova o suporte da chapa de matrí-
cula retirando as cavilhas e os colares. 3. Retire a unidade da luz da chapa de
matrícula, retirando as cavilhas. 4. Retire o recetáculo da lâmpada da luz
da chapa de matrícula (juntamente
com a lâmpada), rodando-o no senti-
do contrário ao dos ponteiros do reló-
gio e puxando-o para fora.
5. Puxe a lâmpada fundida para removê- la.1. Refletor
2. Porca
2
1
1. Cavilha
2. Colar
3. Unidade da luz da chapa de matrícula
4. Suporte da chapa de matrícula
1. Cavilha
1
2
2
12
3
4
2
11
1. Recetáculo da luz da lâmpada da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
1
1
U2PNP1P0.book Page 35 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-36
6
6. Introduza uma nova lâmpada no rece-
táculo.
7. Instale o recetáculo (com a lâmpada), empurrando-o para dentro e rodan-
do-o no sentido dos ponteiros do re-
lógio, até que pare.
8. Monte a unidade da luz da chapa de matrícula, instalando as respetivas
cavilhas.
9. Instale o suporte da chapa de matrí- cula instalando os colares e as cavi-
lhas.
10. Instale o refletor instalando a porca.
PAU24351
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efetuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização d e serviços na rod a traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
U2PNP1P0.book Page 36 Tuesday, December 22, 2015 3:08 PM
