2-42
ESD
GJU00711a
PADLOC (Programmierbare
digitale Zündsperre)
Diese Ausstattung ist dazu gedacht, unerlaub-
te Benutzung zu verhindern.
Diese Funktion erlaubt Ihnen zwischen
“START” oder “LOCK” Modus zu wählen, wie es
je nach Situation erforderlich ist, ähnlich wie Sie
einen Zündschlüssel in einem Straßenfahrzeug
verwenden würden. Falls Sie zuerst den “LOCK”
Modus gewählt haben, wird der Motor nicht star-
ten, bis der richtige Code eingegeben wurde, um
dann den “START” Modus zu wählen.
HINWEIS:@Wenn Sie kein PADLOC-System verwenden, ist
es nicht nötig, die Ersteinstellung des PADLOCs
durchzuführen. In diesem Fall wird der “START”-
Modus automatisch gewählt.
@
Ersteinstellung des PADLOC
1. Den blauen Steckverbinder 1
hinter dem vor-
deren Ablagefach abziehen.
2. Nachdem die Warnleuchte aufleuchtet, die
“MODE”-Taste mindestens 3 Sekunden lang
drücken, bis die Anzeige “COdE” aufleuchtet.
Nun können Sie Ihren Code eingeben.
SJU00711a
PADLOC (Bloqueo digital
programable del encendido)
Esta función sirve para impedir el uso no au-
torizado.
La función le permite seleccionar la función
“START” o “LOCK”, según lo requiera la situa-
ción, del mismo modo en que se utiliza la llave
de contacto de un vehículo a motor. Si ha selec-
cionado previamente la función “LOCK”, el mo-
tor no arrancará salvo que se introduzca el códi-
go correcto para seleccionar la función
“START”.
NOTA:@Si no utiliza el sistema PADLOC, no es necesa-
rio efectuar la configuración inicial del PA-
DLOC. En ese caso, se selecciona automática-
mente la función “START”.
@
Configuración incial PADLOC
1. Desconecte el conector azul 1
situado de-
trás del pañol de proa.
2. Cuando la luz de alarma se haya encendido,
pulse el botón “MODE” durante al menos
3 segundos hasta que aparezca la indicación
“COdE”. En ese momento puede introducir
el código.
Page 92 of 275

2-43
F

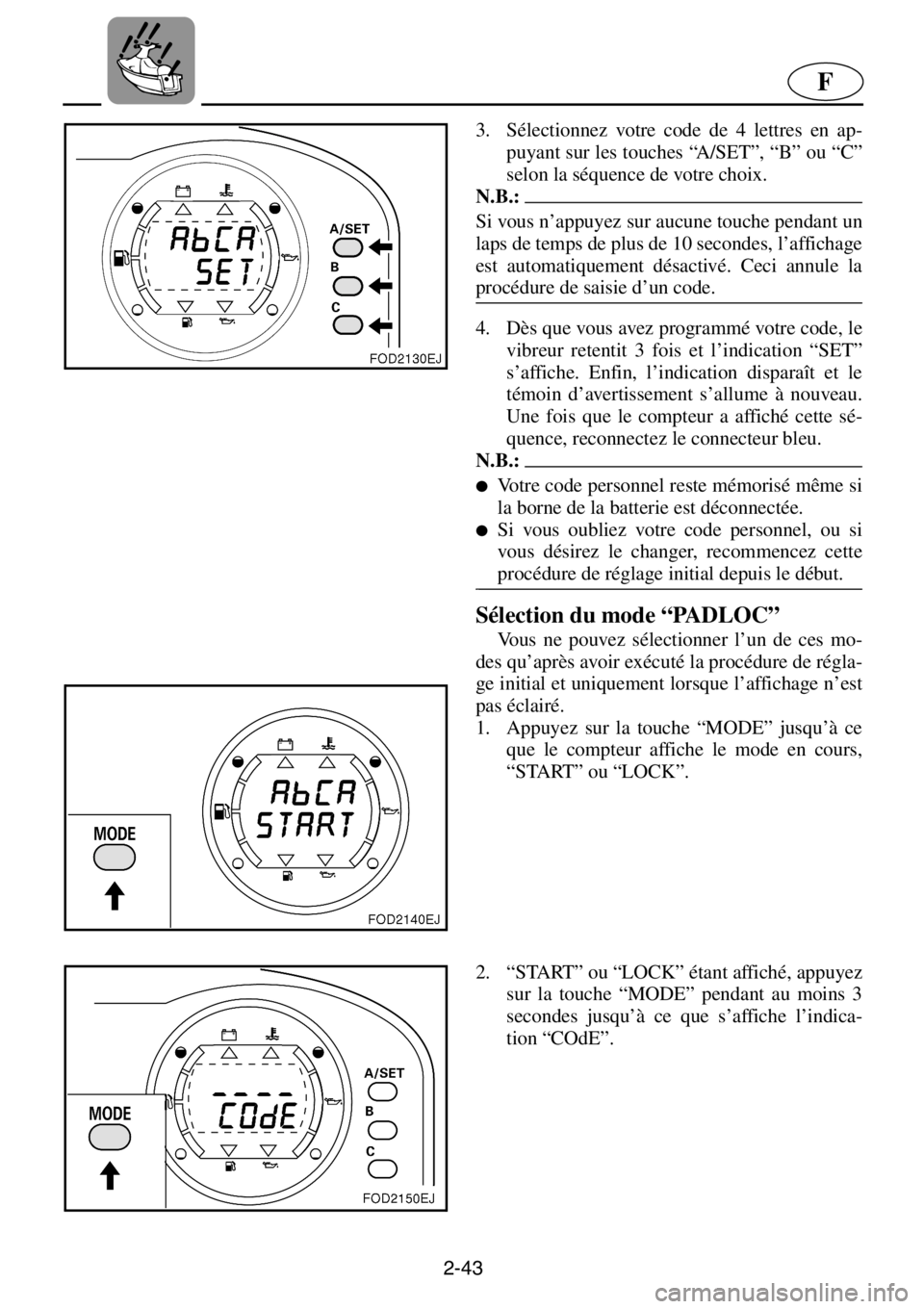

3. Sélectionnez votre code de 4 lettres en ap-
puyant sur les touches “A/SET”, “B” ou “C”
selon la séquence de votre choix.
N.B.:@Si vous n’appuyez sur aucune touche pendant un
laps de temps de plus de 10 secondes, l’affichage
est automatiquement désactivé. Ceci annule la
procédure de saisie d’un code.
@
4. Dès que vous avez programmé votre code, le
vibreur retentit 3 fois et l’indication “SET”
s’affiche. Enfin, l’indication disparaît et le
témoin d’avertissement s’allume à nouveau.
Une fois que le compteur a affiché cette sé-
quence, reconnectez le connecteur bleu.
N.B.:@●Votre code personnel reste mémorisé même si
la borne de la batterie est déconnectée.
●Si vous oubliez votre code personnel, ou si
vous désirez le changer, recommencez cette
procédure de réglage initial depuis le début.
@
Sélection du mode “PADLOC”
Vous ne pouvez sélectionner l’un de ces mo-
des qu’après avoir exécuté la procédure de régla-
ge initial et uniquement lorsque l’affichage n’est
pas éclairé.
1. Appuyez sur la touche “MODE” jusqu’à ce
que le compteur affiche le mode en cours,
“START” ou “LOCK”.
2. “START” ou “LOCK” étant affiché, appuyez
sur la touche “MODE” pendant au moins 3
secondes jusqu’à ce que s’affiche l’indica-
tion “COdE”.
Page 93 of 275

2-44
ESD
3. Wählen Sie Ihren vierstelligen Code, indem
Sie die “A/SET,” “B,” oder “C” Tasten in der
gewünschten Reihenfolge drücken.
HINWEIS:@Wenn Sie länger als 10 Sekunden keine Taste
drücken, schaltet sich die Anzeige automatisch
ab. Dies annulliert das Einstellungsverfahren des
Codes.
@
4. Nachdem die Einstellung des Codes beendet
ist, wird der Warnsummer dreimal ertönen
und die Anzeige wird “SET” anzeigen.
Schließlich schaltet sich die Anzeige ab und
die Warnleuchte wird wieder aufleuchten.
Nachdem das Meßgerät diese Reihenfolge
angezeigt hat, stecken Sie den blauen Steck-
verbinder wieder ein.
HINWEIS:@●Ihr eigener Code bleibt bestehen, auch wenn
der Batteriepol abgeklemmt worden ist.
●Falls Sie Ihren eigenen Code vergessen, oder
Sie Ihren Code ändern wollen, führen Sie das
Ersteinstellungsverfahren von Anfang an noch-
mals durch.
@
Wählen des “PADLOC”-Modus
Der gewünschte Modus kann erst gewählt wer-
den, nachdem die Ersteinstellung gemacht wurde
und während die Anzeige nicht aufleuchtet.
1. Drücken Sie die “MODE”-Taste, bis das Meß-
gerät den gegenwär tigen Modus “START”
oder “LOCK” anzeigt.
2. Während “START” oder “LOCK” anzeigt, die
“MODE”-Taste 3 Sekunden lang gedrückt hal-
ten, bis die Anzeige “COdE” aufleuchtet.
3. Seleccione el código de cuatro letras pulsan-
do los botones “A/SET,” “B,” o “C” en la se-
cuencia deseada.
NOTA:@Si no pulsa ningún botón durante más de 10 se-
gundos la indicación se apaga automáticamente.
Con ello se interrumpe el proceso de introducir
el código.
@
4. Una vez introducido el código, la alarma
acústica suena 3 veces y aparece la indica-
ción “SET.” Por último, la indicación se apa-
ga y la luz de alarma se enciende de nuevo.
Cuando el indicador haya mostrado esta se-
cuencia, conecte de nuevo el conector azul.
NOTA:@●Su código propio queda memorizado incluso
si se desconecta el terminal de la batería.
●Si olvida el código o si desea cambiarlo, reali-
ce de nuevo este proceso de configuración ini-
cial desde el principio.
@
Selección del modo “PADLOC”
Sólo se puede seleccionar la función deseada
después de haber realizado la configuración ini-
cial y mientras la indicación esté apagada.
1. Pulse el botón “MODE” hasta que el indica-
dor muestre la función actual, “START” o
“LOCK.”
2. Cuando el indicador muestre “START” o
“LOCK”, pulse el botón “MODE” de forma
continua durante unos 3 segundos hasta que
la indicación cambie a “COdE.”
Page 94 of 275

2-45
F

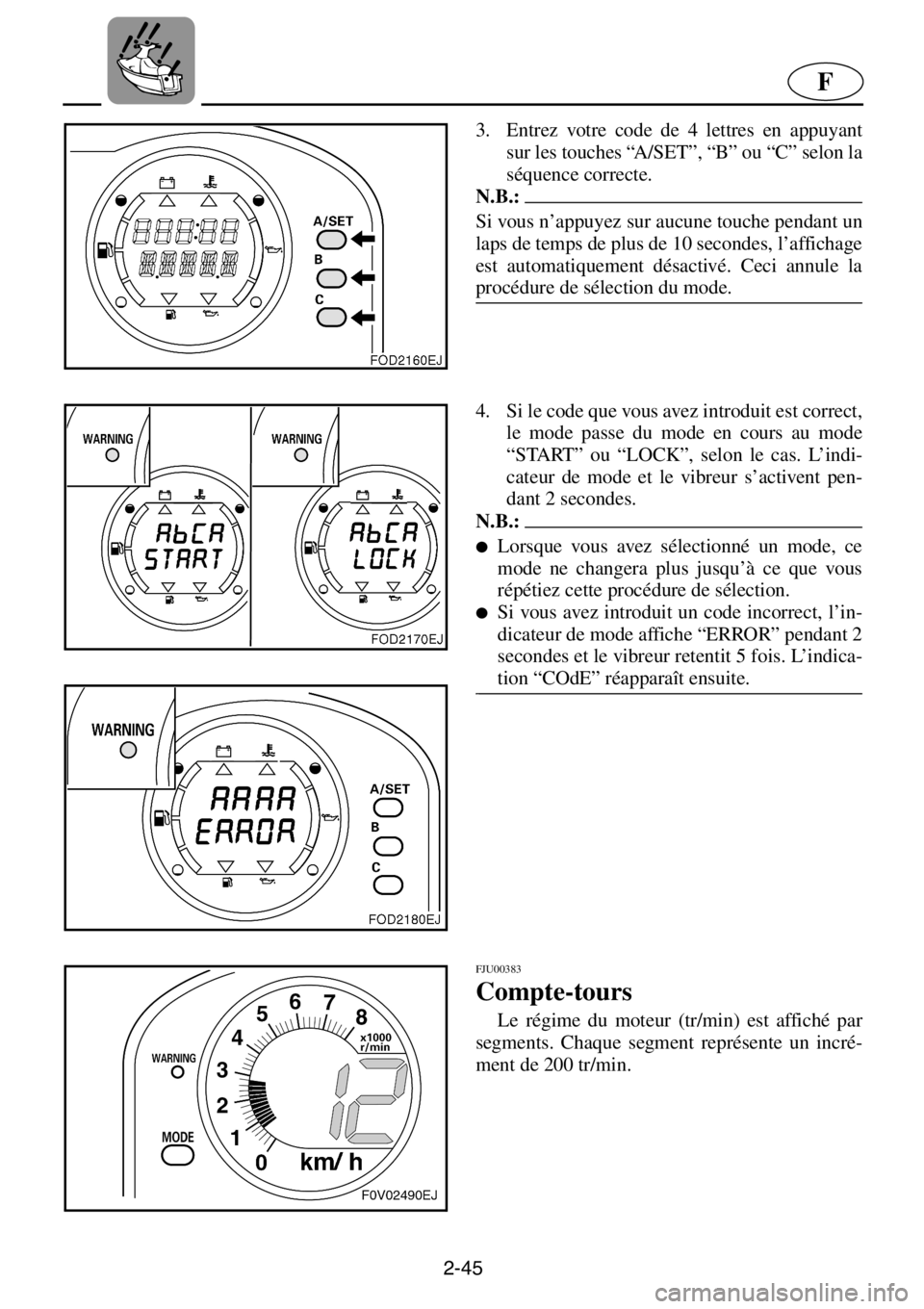

3. Entrez votre code de 4 lettres en appuyant
sur les touches “A/SET”, “B” ou “C” selon la
séquence correcte.
N.B.:@Si vous n’appuyez sur aucune touche pendant un
laps de temps de plus de 10 secondes, l’affichage
est automatiquement désactivé. Ceci annule la
procédure de sélection du mode.
@
4. Si le code que vous avez introduit est correct,
le mode passe du mode en cours au mode
“START” ou “LOCK”, selon le cas. L’indi-
cateur de mode et le vibreur s’activent pen-
dant 2 secondes.
N.B.:@●Lorsque vous avez sélectionné un mode, ce
mode ne changera plus jusqu’à ce que vous
répétiez cette procédure de sélection.
●Si vous avez introduit un code incorrect, l’in-
dicateur de mode affiche “ERROR” pendant 2
secondes et le vibreur retentit 5 fois. L’indica-
tion “COdE” réapparaît ensuite.
@
FJU00383
Compte-tours
Le régime du moteur (tr/min) est affiché par
segments. Chaque segment représente un incré-
ment de 200 tr/min.
Page 95 of 275

2-46
ESD
3. Wählen Sie Ihren vierstelligen Code, indem
Sie die “A/SET”, “B” oder “C” Tasten in der
richtigen Reihenfolge drücken.
HINWEIS:@Wenn Sie länger als 10 Sekunden keine Taste
drücken, schaltet sich die Anzeige automatisch
ab. Dies annulliert das Modus-Auswahlverfahren.
@
4. Ist der eingegebene Code richtig, wird der
Modus vom vorhergehenden Modus, entwe-
der zu “START” oder “LOCK” wechseln. Dann
werden die Modusanzeige und der Warnsum-
mer 2 Sekunden lang in Betrieb sein.
HINWEIS:@●Sobald Sie einen Modus gewählt haben, wird
er bestehen bleiben, bis Sie diese Reihenfolge
zur Modusauswahl nochmals durchführen.
●Wird der falsche Code eingegeben, zeigt die
Modusanzeige 2 Sekunden lang “ERROR”
(Fehler) an und der Warnsummer wird fünfmal
ertönen. Danach kehr t die Anzeige auf “COdE”
zurück.
@
GJU00383
Drehzahlmesser
Die Motorgeschwindigkeit (U/Min) wird in Seg-
menten angezeigt. Jedes Segment zeigt eine
Steigerung von 200 U/Min an.
3. Introduzca el código de cuatro letras pulsan-
do los botones “A/SET,” “B,” o “C” en la se-
cuencia correcta.
NOTA:@Si no pulsa ningún botón durante más de 10 se-
gundos la indicación se apaga automáticamente.
Con ello se cancela el proceso de seleccionar la
función.
@
4. Si el código introducido es correcto, la fun-
ción cambiará de la anterior a “START” o
“LOCK.” Seguidamente la indicación de
modo y la alarma funcionarán durante 2 se-
gundos.
NOTA:@●Una vez haya seleccionado un modo, éste no
cambiará salvo que realice de nuevo esta se-
cuencia de selección de modo.
●Si introduce un código incorrecto, la indica-
ción de modo mostrará “ERROR” durante
2 segundos y la alarma sonará 5 veces. Segui-
damente la indicación vuelve a mostrar “CO-
dE.”
@
SJU00383
Tacómetro
El régimen del motor r/min se muestra por
segmentos. Cada segmento indica un incremento
de 200 r/min.
Page 96 of 275

2-47
F
FJU00384

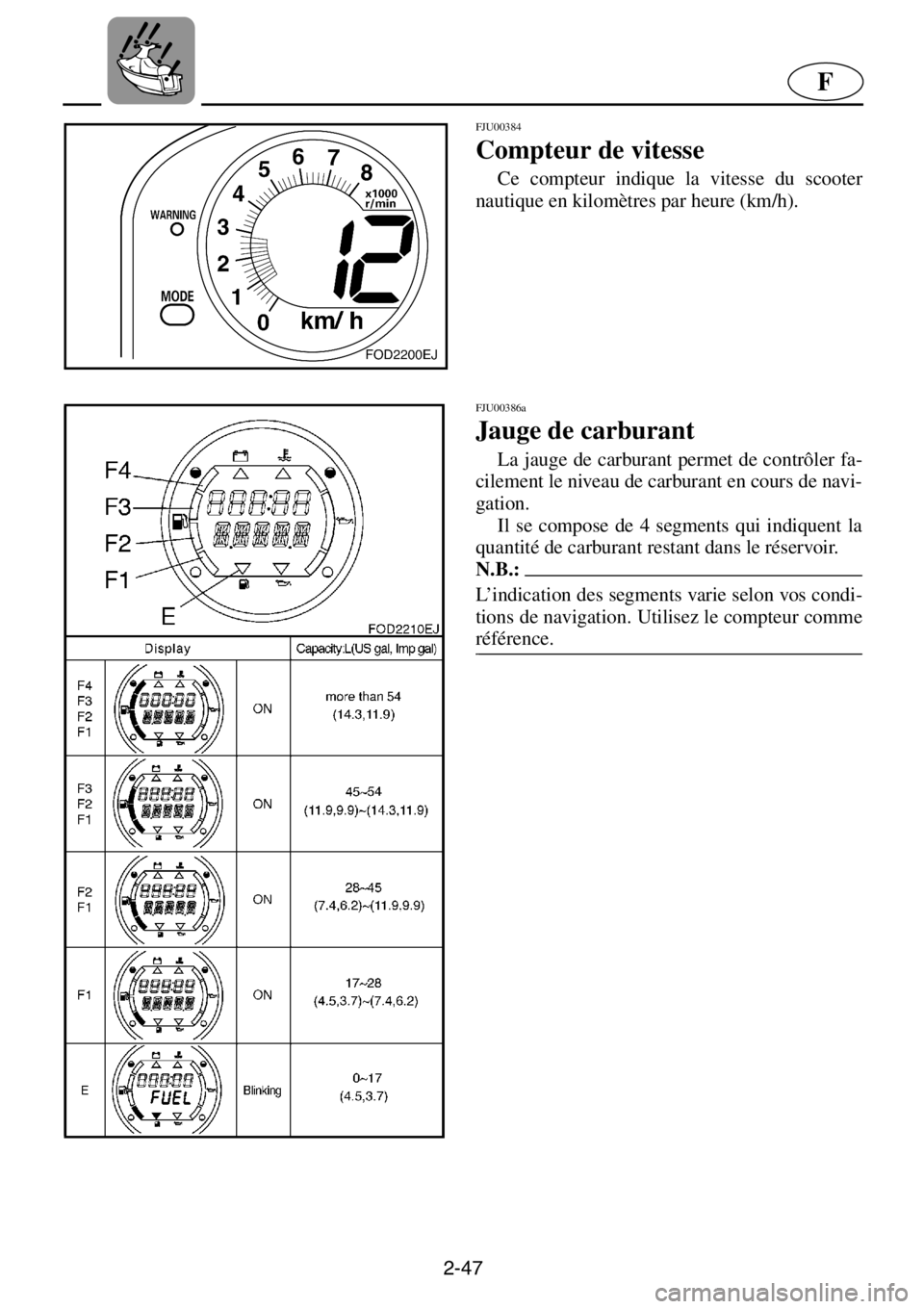

Compteur de vitesse
Ce compteur indique la vitesse du scooter
nautique en kilomètres par heure (km/h).
FJU00386a
Jauge de carburant
La jauge de carburant permet de contrôler fa-
cilement le niveau de carburant en cours de navi-
gation.
Il se compose de 4 segments qui indiquent la
quantité de carburant restant dans le réservoir.
N.B.:@L’indication des segments varie selon vos condi-
tions de navigation. Utilisez le compteur comme
référence.
@
Page 97 of 275

2-48
ESD
GJU00384
Geschwindigkeitsmesser
Dieses Meßgerät zeigt die Geschwindigkeit
des Wasserfahrzeugs in Kilometern pro Stunde
an (km/h).
GJU00386a
Kraftstoffmesser
Der Kraftstoffmesser dient zur leichten Über-
prüfung des Kraftstoffstand während des Betriebs
des Wasserfahrzeugs.
Der Kraftstoffmesser hat 4 Segmente, die die
verbleibende Kraftstoffmenge im Kraftstofftank
anzeigen.
HINWEIS:@Die Segmentanzeigen sind entsprechend Ihren
Betriebsbedingungen unterschiedlich. Verwen-
den Sie das Meßgerät zur Orientierung.
@
SJU00384
Velocímetro
Este indicador muestra la velocidad de la
moto de agua en kilómetros por hora (km/h).
SJU00386a
Indicador de combustible
El indicador de combustible sirve para com-
probar de forma cómoda el nivel de combustible
durante la navegación.
El indicador de combustible dispone de 4 seg-
mentos que muestran la cantidad de combustible
que queda en el depósito.
NOTA:@La indicación de los segmentos difiere según las
condiciones de navegación. Utilice el indicador
como referencia.
@
Page 98 of 275

2-49
F
FJU00387a

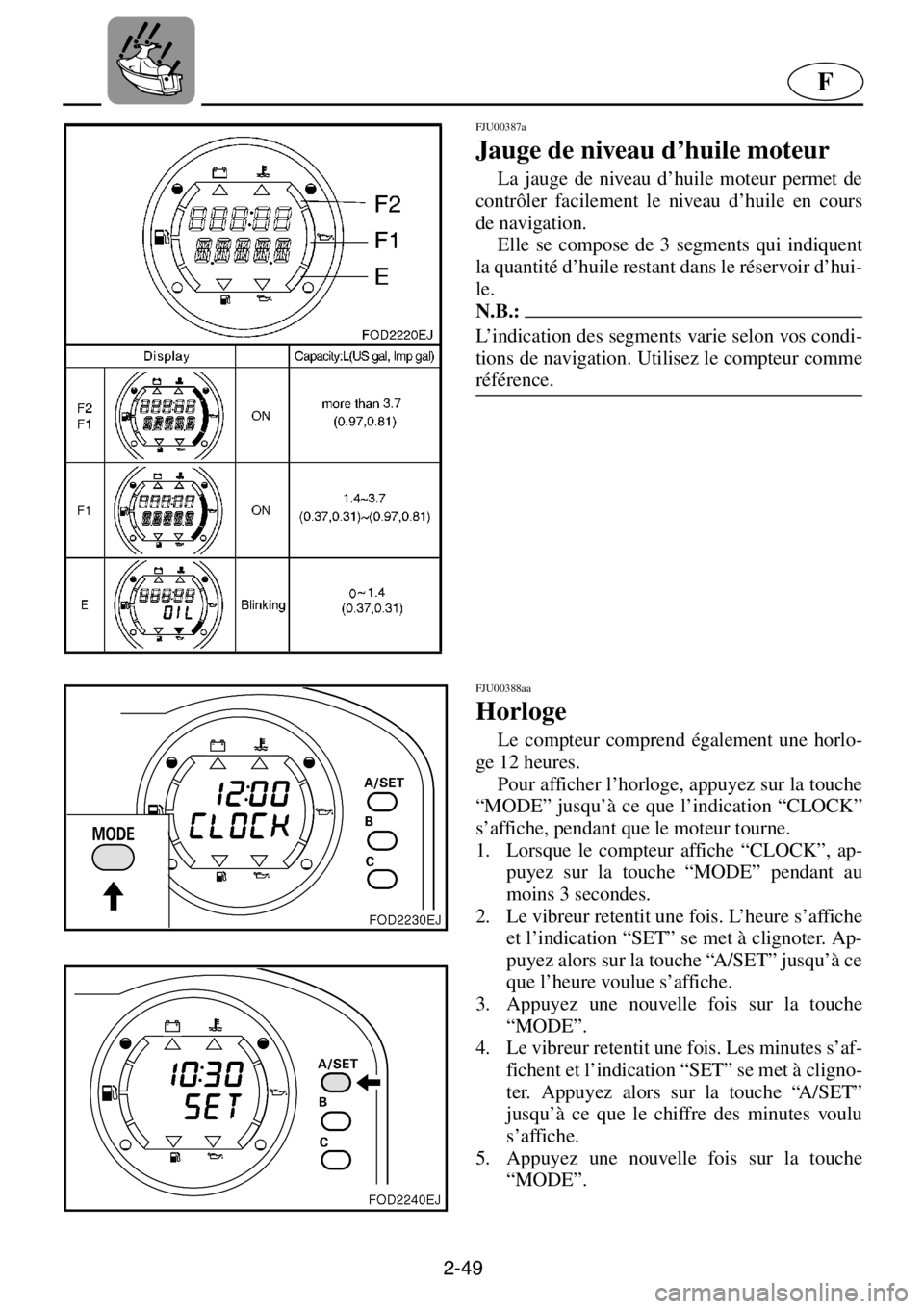

Jauge de niveau d’huile moteur
La jauge de niveau d’huile moteur permet de
contrôler facilement le niveau d’huile en cours
de navigation.
Elle se compose de 3 segments qui indiquent
la quantité d’huile restant dans le réservoir d’hui-
le.
N.B.:@L’indication des segments varie selon vos condi-
tions de navigation. Utilisez le compteur comme
référence.
@
FJU00388aa
Horloge
Le compteur comprend également une horlo-
ge 12 heures.
Pour afficher l’horloge, appuyez sur la touche
“MODE” jusqu’à ce que l’indication “CLOCK”
s’affiche, pendant que le moteur tourne.
1. Lorsque le compteur affiche “CLOCK”, ap-
puyez sur la touche “MODE” pendant au
moins 3 secondes.
2. Le vibreur retentit une fois. L’heure s’affiche
et l’indication “SET” se met à clignoter. Ap-
puyez alors sur la touche “A/SET” jusqu’à ce
que l’heure voulue s’affiche.
3. Appuyez une nouvelle fois sur la touche
“MODE”.
4. Le vibreur retentit une fois. Les minutes s’af-
fichent et l’indication “SET” se met à cligno-
ter. Appuyez alors sur la touche “A/SET”
jusqu’à ce que le chiffre des minutes voulu
s’affiche.
5. Appuyez une nouvelle fois sur la touche
“MODE”.
Page 99 of 275

2-50
ESD
GJU00387a
Motorölmesser
Der Motorölmesser dient zur leichten Überprü-
fung des Ölstands während der Fahr t.
Der Motorölmesser hat 3 Segmente, die die
verbleibende Ölmenge im Öltank aufzeigen.
HINWEIS:@Die Segmentanzeigen sind entsprechend Ihren
Betriebsbedingungen unterschiedlich. Verwen-
den Sie das Meßgerät zur Orientierung.
@
GJU00388aa
Uhr
In diesem Meßgerät ist eine 12-Stunden Uhr
eingebaut.
Um die Uhr zu sehen, die “MODE”-Taste solan-
ge drücken, bis die Anzeige “CLOCK” aufleuchtet,
während der Motor läuft.
1. Zeigt die Anzeige “CLOCK” an, die Modusta-
ste mindestens 3 Sekunden lang drücken.
2. Der Warnsummer wird einmal ertönen. Die
Stundenanzeige und “SET” beginnen zu blin-
ken. Dann die “A/SET”-Taste solange drük-
ken, bis die gewünschte Stunde erscheint.
3. Die “MODE”-Taste nochmals drücken.
4. Der Warnsummer wird einmal ertönen. Die
Minutenanzeige und “SET” beginnen zu blin-
ken. Dann die “A/SET”-Taste solange drük-
ken, bis die gewünschte Minute erscheint.
5. Die “MODE”-Taste nochmals drücken.
SJU00387a
Indicador de aceite del motor
El indicador del aceite del motor sirve para
comprobar de forma cómoda el nivel de aceite
durante la navegación.
El indicador de aceite del motor dispone de 3
segmentos que muestran la cantidad de aceite
que queda en el depósito.
NOTA:@La indicación de los segmentos difiere según las
condiciones de navegación. Utilice el indicador
como referencia.
@
SJU00388aa
Reloj
Este indicador dispone de un reloj de 12 ho-
ras.
Para visualizar el reloj, pulse el botón “MO-
DE” hasta que aparezca “CLOCK” en el visor
mientras esté funcionando el motor.
1. Cuando el visor indique “CLOCK,” pulse el
botón de modo durante al menos 3 segundos.
2. La alarma sonará una vez. La indicación de
las horas y “SET” comienzan a parpadear.
Seguidamente pulse el botón “A/SET” hasta
obtener la hora deseada.
3. Pulse de nuevo el botón “MODE”.
4. La alarma sonará una vez. La indicación de
los minutos y “SET” comienzan a parpadear.
Seguidamente pulse el botón “A/SET” hasta
obtener las minutos deseados.
5. Pulse de nuevo el botón “MODE”.
Page 100 of 275

2-51
F
6. Le vibreur retentit deux fois. Le témoin
d’avertissement et l’indication “SET” cli-
gnotent pendant 2 secondes. L’affichage re-
passe alors en mode “CLOCK” et affiche
l’heure.
N.B.:@Si vous déconnectez la borne de la batterie,
l’horloge est réinitialisée à 12:00.
@
FJU00390
Compteur horaire
Le compteur horaire permet de respecter faci-
lement la périodicité des entretiens.
Ce compteur indique le nombre d’heures de
fonctionnement du moteur depuis la première
mise en service du scooter.

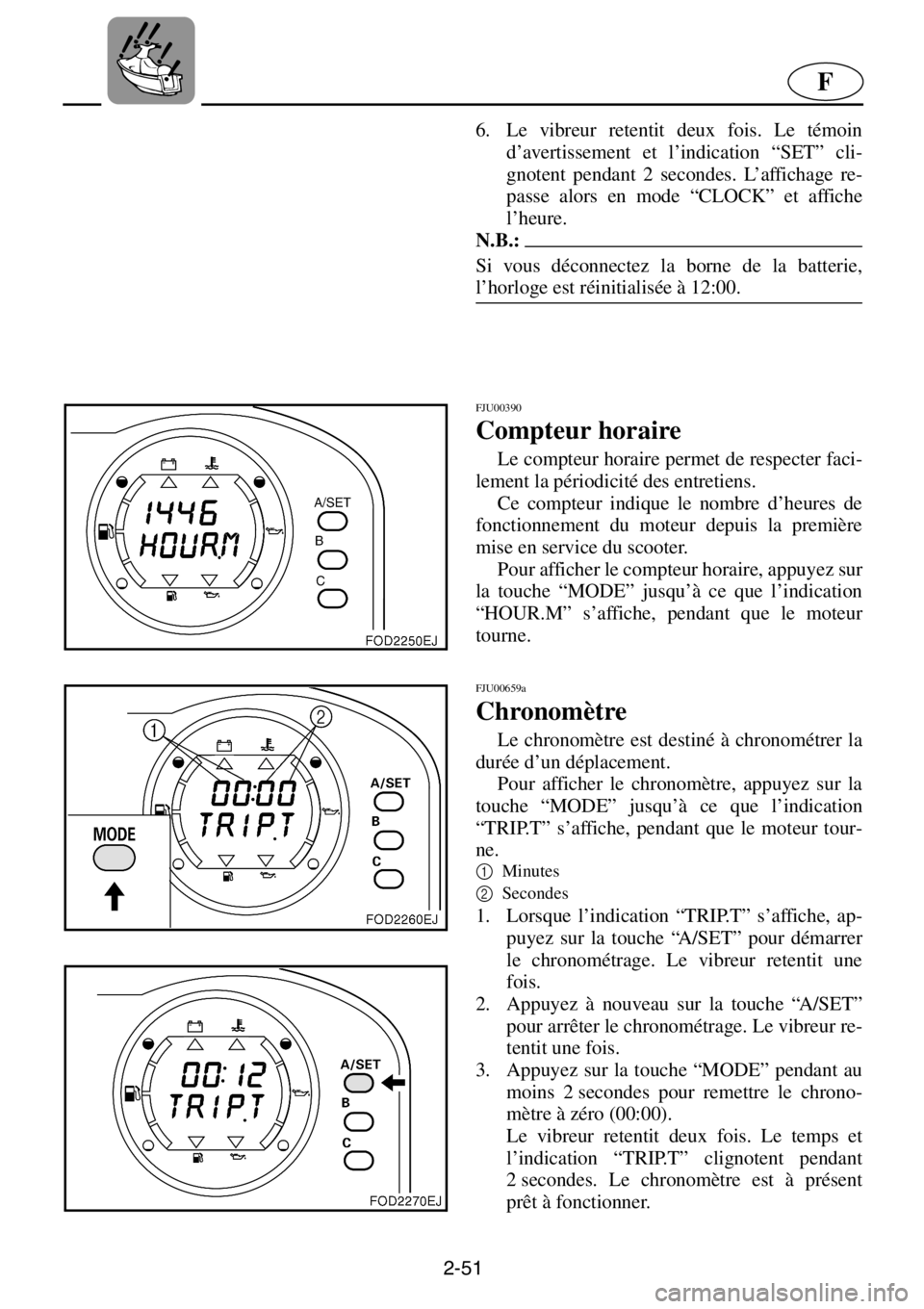

Pour afficher le compteur horaire, appuyez sur
la touche “MODE” jusqu’à ce que l’indication
“HOUR.M” s’affiche, pendant que le moteur
tourne.
FJU00659a
Chronomètre
Le chronomètre est destiné à chronométrer la
durée d’un déplacement.
Pour afficher le chronomètre, appuyez sur la
touche “MODE” jusqu’à ce que l’indication
“TRIP.T” s’affiche, pendant que le moteur tour-
ne.
1
Minutes
2
Secondes
1. Lorsque l’indication “TRIP.T” s’affiche, ap-
puyez sur la touche “A/SET” pour démarrer
le chronométrage. Le vibreur retentit une
fois.
2. Appuyez à nouveau sur la touche “A/SET”
pour arrêter le chronométrage. Le vibreur re-
tentit une fois.
3. Appuyez sur la touche “MODE” pendant au
moins 2 secondes pour remettre le chrono-
mètre à zéro (00:00).
Le vibreur retentit deux fois. Le temps et
l’indication “TRIP.T” clignotent pendant
2 secondes. Le chronomètre est à présent
prêt à fonctionner.
