YAMAHA XL 1200 2001 Manuale de Empleo (in Spanish)

2-52
ESD
6. Der Warnsummer wird zweimal ertönen. Die
Warnleuchte und “SET” blinken 2 Sekunden
lang. Dann kehrt die Anzeige zu “CLOCK” zu-
rück, und die Zeit wird zu sehen sein.
HINWEIS:@Wird der Batteriepol abgeklemmt, wird sich die
Uhr auf 12:00 zurückstellen.
@
GJU00390
Stundenzähler
Der Stundenzähler ist eingebaut, um die Ein-
haltung des War tungszeitplans zu erleichtern.
Das Meßgerät zeigt an, wieviele Betriebsstun-
den der Motor seit der Herstellung des Wasser-
fahrzeugs geleistet hat.
Um den Stundenzähler zu sehen, die “MODE”-
Taste solange drücken, bis “HOUR.M” anzeigt,
während der Motor läuft.
GJU00659a
Streckenzeitmesser
Der Steckenzeitmesser ist eingebaut, damit die
Fahrzeit auf einer Fahrt gemessen werden kann.
Um den Streckenzeitmesser zu sehen, die
“MODE”-Taste solange drücken, bis “TRIP.T” an-
zeigt, während der Motor läuft.
1
Minuten
2
Sekunden
1. Zeigt die Anzeige “TRIP.T” an, die “A/SET”-
Taste drücken, womit dann das Zählen be-
gonnen wird. Der Warnsummer wird einmal
ertönen.
2. Die “A/SET” Taste nochmals drücken, um das
Zählen zu beenden. Der Warnsummer wird
einmal ertönen.
3. Die “MODE”-Taste mindestens 2 Sekunden
lang drücken, um die Zeit auf 00:00 zurückzu-
stellen.
Der Warnsummer wird zweimal ertönen. Die
Zeitanzeige und “TRIP.T” blinken 2 Sekunden
lang. Nun ist es bereit, mit dem Zählen zu be-
ginnen.
6. La alarma sonará dos veces. La luz de aviso
y “SET” parpadean durante 2 segundos. Se-
guidamente se restablece la indicación
“CLOCK” y el visor muestra la hora.
NOTA:@Si se desconecta el terminal de la batería, el reloj
se pondrá en las 12:00.
@
SJU00390
Cuenta horas
El cuenta horas sirve para facilitar el segui-
miento del plan de mantenimiento.
Indica el número de horas de funcionamiento
del motor desde que la moto de agua era nueva.
Para visualizar el indicador de la hora, pulse
el botón “MODE” hasta que aparezca
“HOUR.M” en el visor mientras esté funcionan-
do el motor.
SJU00659a
Cronómetro
El cronómetro sirve para contar el tiempo na-
vegado en una determinada salida.
Para visualizar el cronómetro, pulse el botón
“MODE” hasta que aparezca “TRIP.T” en el vi-
sor mientras esté funcionando el motor.
1Minutos
2Segundos
1. Cuando el visor indique “TRIP.T,” pulse el
botón “A/SET” para poner en marcha el cro-
nómetro. La alarma sonará una vez.
2. Pulse de nuevo el botón “A/SET” para parar
el cronómetro. La alarma sonará una vez.
3. Pulse el botón “MODE” durante al menos
2 segundos para poner el cronómetro a
00:00.
La alarma sonará dos veces. La indicación del
tiempo y “TRIP.T” parpadean durante 2 se-
gundos. En ese momento el cronómetro queda
listo para ponerlo en marcha.

2-53
F
FJU00712

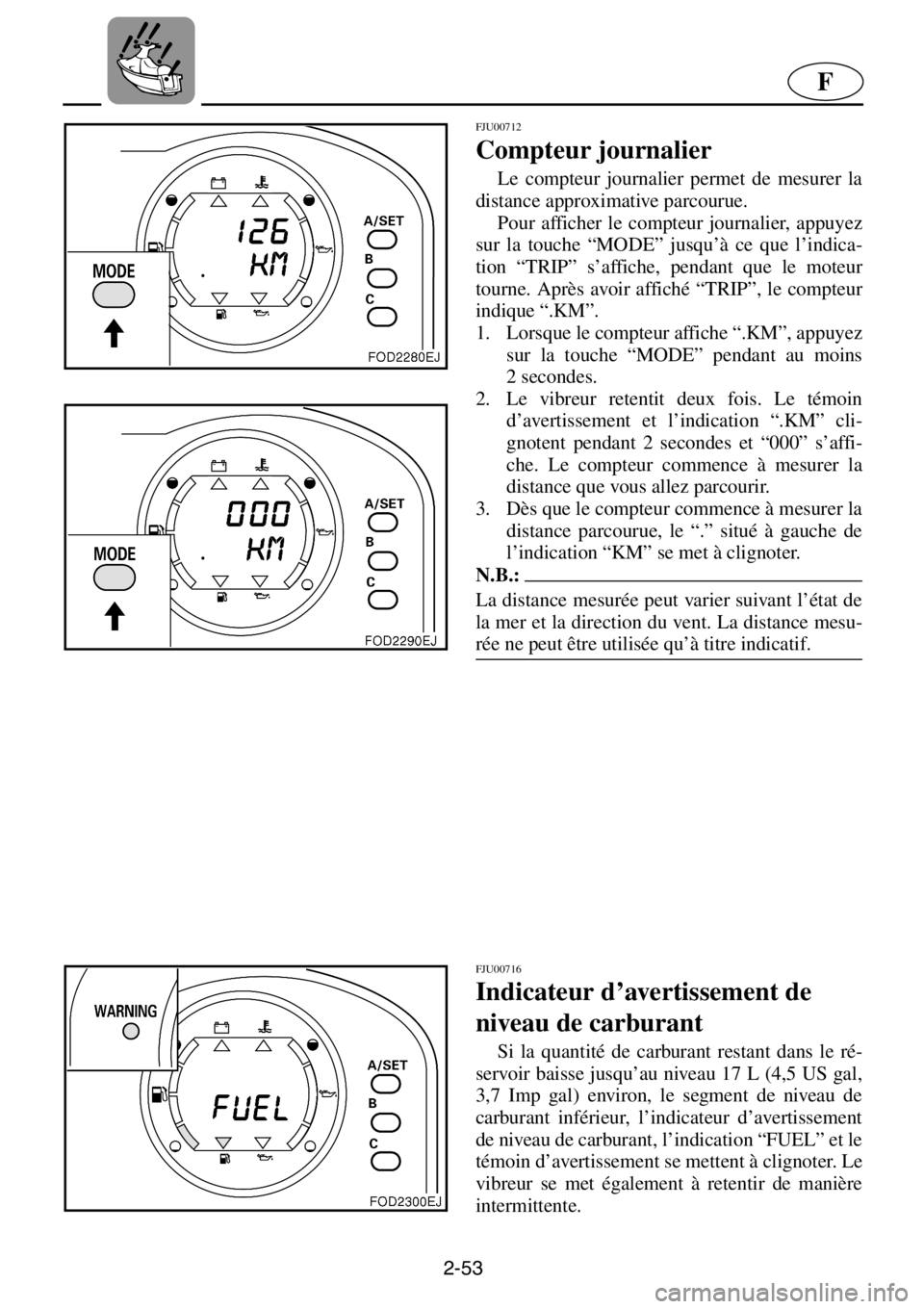

Compteur journalier
Le compteur journalier permet de mesurer la
distance approximative parcourue.
Pour afficher le compteur journalier, appuyez
sur la touche “MODE” jusqu’à ce que l’indica-
tion “TRIP” s’affiche, pendant que le moteur
tourne. Après avoir affiché “TRIP”, le compteur
indique “.KM”.
1. Lorsque le compteur affiche “.KM”, appuyez
sur la touche “MODE” pendant au moins
2 secondes.
2. Le vibreur retentit deux fois. Le témoin
d’avertissement et l’indication “.KM” cli-
gnotent pendant 2 secondes et “000” s’affi-
che. Le compteur commence à mesurer la
distance que vous allez parcourir.
3. Dès que le compteur commence à mesurer la
distance parcourue, le “.” situé à gauche de
l’indication “KM” se met à clignoter.
N.B.:@La distance mesurée peut varier suivant l’état de
la mer et la direction du vent. La distance mesu-
rée ne peut être utilisée qu’à titre indicatif.
@
FJU00716
Indicateur d’avertissement de
niveau de carburant
Si la quantité de carburant restant dans le ré-
servoir baisse jusqu’au niveau 17 L (4,5 US gal,
3,7 Imp gal) environ, le segment de niveau de
carburant inférieur, l’indicateur d’avertissement
de niveau de carburant, l’indication “FUEL” et le
témoin d’avertissement se mettent à clignoter. Le
vibreur se met également à retentir de manière
intermittente.

2-54
ESD
GJU00712
Streckenmesser
Ein Steckenmesser ist zum Messen der unge-
fähr zurückgelegten Strecke gedacht.
Um den Streckenmesser zu sehen, die “MO-
DE”-Taste solange drücken, bis “TRIP” anzeigt,
während der Motor läuft. Nachdem “TRIP” ange-
zeigt hat, wird “.KM” aufleuchten.
1. Zeigt die Anzeige “.KM” an, die “MODE”-Taste
mindestens 2 Sekunden lang gedrückt halten.
2. Der Warnsummer wird zweimal ertönen. Die
Warnleuchte und “.KM” blinken 2 Sekunden
lang und “000” wird zu sehen sein. Nun wird
das Meßgerät beginnen, die zurückgelegte
Strecke zu messen.
3. Wenn der Streckenmesser mit dem Messen
der zurückgelegten Strecke beginnt, wird der
“.” links von “KM” auf der Anzeige zu blinken
beginnen.
HINWEIS:@Die Streckenmessung kann entsprechend der Be-
dingungen der Wasseroberfläche und Windrich-
tung variieren. Die gemessene Strecke sollte zur
Orientierung verwendet werden.
@
GJU00716
Kraftstoff-Warnanzeiger
Fällt der verbleibende Kraftstoff im Tank auf
etwa 17 L (4,5 US gal, 3,7 Imp gal), werden das
unterste Kraftstoffstand-Segment, der Kraftstoff-
Warnanzeiger “FUEL” und die Warnleuchte zu
blinken beginnen. Der Warnsummer wird eben-
falls wiederholt ertönen.
SJU00712
Cuentakilómetros parcial
El cuentakilómetros parcial sirve para medir
aproximadamente la distancia navegada.
Para visualizar el cuentakilómetros parcial,
pulse el botón “MODE” hasta que aparezca
“TRIP” en el visor mientras esté funcionando el
motor. Después de “TRIP,” el visor indica
“.KM.”
1. Cuando el visor indique “.KM,” pulse el bo-
tón “MODE” durante al menos 2 segundos.
2. La alarma sonará dos veces. La luz de aviso
y “.KM” parpadean durante 2 segundos y el
visor indica “000”. En ese momento el cuen-
takilómetros parcial comienza a medir la dis-
tancia navegada.
3. Cuando el cuentakilómetros parcial comien-
za a medir la distancia navegada, la indica-
ción “.” a la izquierda de “KM” parpadea en
el visor.
NOTA:@La distancia medida puede variar según el estado
de la superficie del agua y la dirección del vien-
to. La distancia medida debe utilizarse como re-
ferencia.
@
SJU00716
Alarma de combustible
Si el nivel de combustible en el depósito des-
ciende hasta 17 L (4,5 US gal, 3,7 Imp gal)
aproximadamente, comenzará a parpadear el
segmento inferior de nivel de combustible, la
alarma de combustible, la indicación “FUEL” y
la luz de aviso. Asimismo, la alarma acústica co-
mienza a sonar de forma intermitente.

2-55
F
FJU00717a

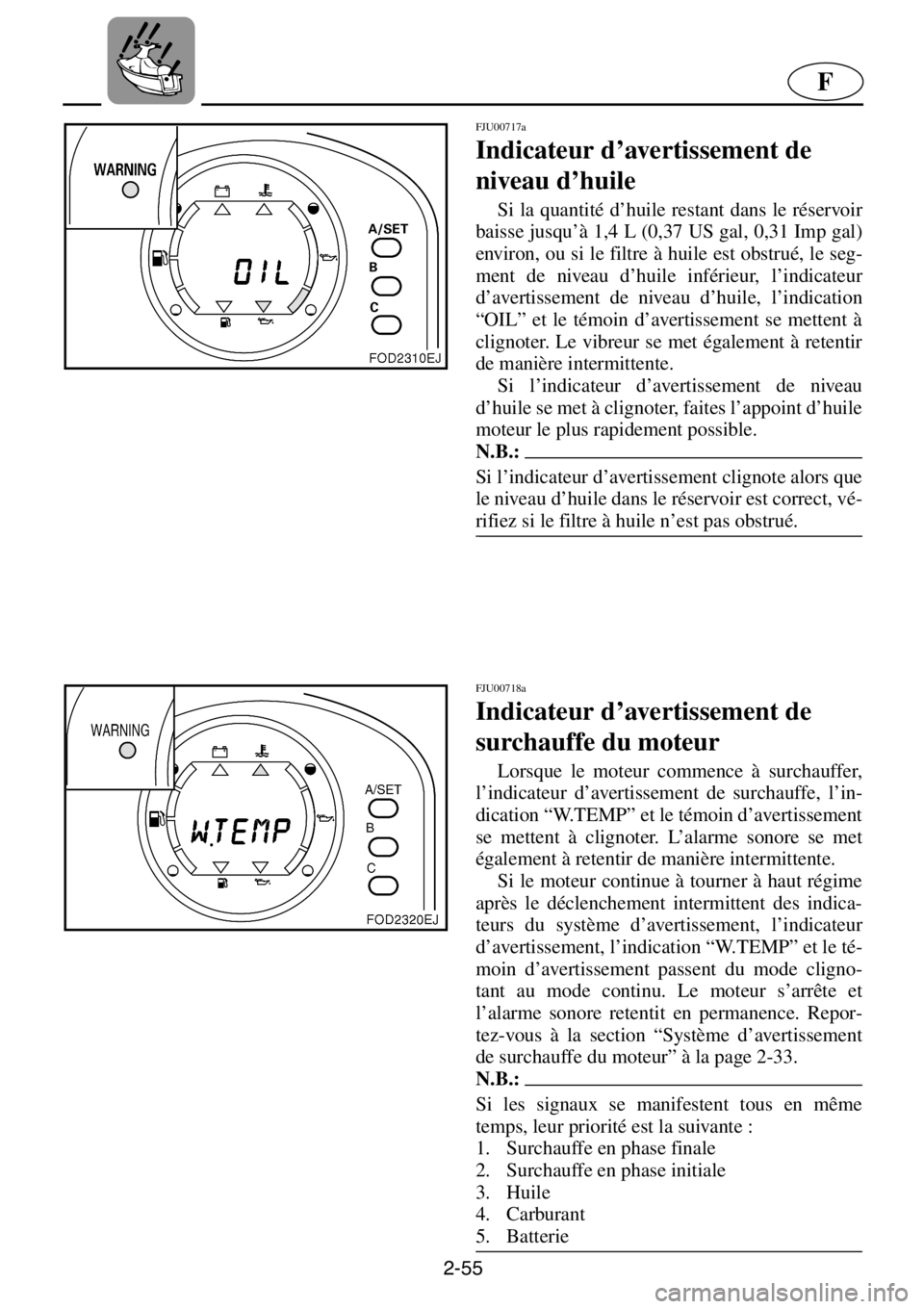

Indicateur d’avertissement de
niveau d’huile
Si la quantité d’huile restant dans le réservoir
baisse jusqu’à 1,4 L (0,37 US gal, 0,31 Imp gal)
environ, ou si le filtre à huile est obstrué, le seg-
ment de niveau d’huile inférieur, l’indicateur
d’avertissement de niveau d’huile, l’indication
“OIL” et le témoin d’avertissement se mettent à
clignoter. Le vibreur se met également à retentir
de manière intermittente.
Si l’indicateur d’avertissement de niveau
d’huile se met à clignoter, faites l’appoint d’huile
moteur le plus rapidement possible.
N.B.:@Si l’indicateur d’avertissement clignote alors que
le niveau d’huile dans le réservoir est correct, vé-
rifiez si le filtre à huile n’est pas obstrué.
@
FJU00718a
Indicateur d’avertissement de
surchauffe du moteur
Lorsque le moteur commence à surchauffer,
l’indicateur d’avertissement de surchauffe, l’in-
dication “W.TEMP” et le témoin d’avertissement
se mettent à clignoter. L’alarme sonore se met
également à retentir de manière intermittente.
Si le moteur continue à tourner à haut régime
après le déclenchement intermittent des indica-
teurs du système d’avertissement, l’indicateur
d’avertissement, l’indication “W.TEMP” et le té-
moin d’avertissement passent du mode cligno-
tant au mode continu. Le moteur s’arrête et
l’alarme sonore retentit en permanence. Repor-
tez-vous à la section “Système d’avertissement
de surchauffe du moteur” à la page 2-33.
N.B.:
Si les signaux se manifestent tous en même
temps, leur priorité est la suivante :
1. Surchauffe en phase finale
2. Surchauffe en phase initiale
3. Huile
4. Carburant
5. Batterie

2-56
ESD
GJU00717a
Öl-Warnanzeiger
Fällt das verbleibende Öl im Tank auf etwa 1,4 L
(0,37 US gal, 0,31 Imp gal), oder ist der Ölfilter ver-
stopft, werden das unterste Ölstand-Segment, der
Öl-Warnanzeiger “OIL” und die Warnleuchte zu
blinken beginnen. Der Warnsummer wird ebenfalls
wiederholt ertönen.
Beginnt der Öl-Warnanzeiger zu blinken, Moto-
röl sobald wie möglich nachfüllen.
HINWEIS:@Leuchtet der Warnanzeiger trotz angemessener
Ölmenge im Tank auf, den Ölfilter auf Verstopfung
überprüfen.
@
GJU00718a
Überhitzungswarnanzeiger des
Motors
Beginnt der Motor zu überhitzen, werden der
Überhitzungswarnanzeiger des Motors,
“W.TEMP” und die Warnleuchte zu blinken begin-
nen. Der Warnsummer wird ebenfalls wiederholt
ertönen.
Wird der Motor weiterhin bei hoher Geschwin-
digkeit betrieben, nachdem die Warnsysteman-
zeigen wiederholt aufgeleuchtet haben, werden
die Warnanzeige “W.TEMP” und die Warnleuchte
kontinuierlich aufleuchten. Der Motor wird eben-
falls abschalten und der Warnsummer wird konti-
nuierlich ertönen. Siehe “Überhitzungswarnsy-
stem des Motors” auf Seite 2-34.
HINWEIS:
Überschneiden sich die Warnanzeigen, ist die
Reihenfolge der Dringlichkeit wie folgt:
1. Letztes Überhitzungsstadium
2. Erstes Überhitzungsstadium
3. Öl
4. Kraftstoff
5. Batterie
SJU00717a
Alarma de aceite
Si el nivel de aceite en el depósito desciende
hasta 1,4 L (0,37 US gal, 0,31 Imp gal) aproxi-
madamente o el filtro de aceite está obstruido,
comenzará a parpadear el segmento inferior de
nivel de aceite, la alarma de aceite, la indicación
“OIL” y la luz de aviso. Asimismo, la alarma
acústica comienza a sonar de forma intermitente.
Si la alarma de aceite comienza a parpadear,
añada aceite de motor lo antes posible.
NOTA:@Si la alarma parpadea pero el nivel de aceite en el
depósito es correcto, compruebe si el filtro de
aceite está obstruido.
@
SJU00718a
Alarma de recalentamiento del
motor
Si el motor se está recalentando, el indicador
de aviso de recalentamiento del motor, la indica-
ción “W.TEMP” y la luz de alarma comienzan a
parpadear. Asimismo, la alarma acústica co-
mienza a sonar inter-mitentemente.
Si sigue utilizando el motor a un régimen alto
después de que se hayan encendido los indicado-
res de aviso del sistema-de forma intermitente, el
indicador de aviso, la indicación “W.TEMP” y la
luz de-alarma se encenderán de forma- continua.
Asimismo, el motor se parará y la alarma acústi-
ca sonará de forma continua. Consulte “Sistema
de alarma de recalentamiento del motor” en la
página 2-34.
NOTA:
Cuando las señales de alarma se superponen
unas a otras, el orden de prioridad es el siguiente.
1. Recalentamiento final
2. Recalentamiento inicial
3. Aceite
4. Combustible
5. Batería

2-57
F
FJU00719
Indicateur de charge de la batterie
Lorsque la tension de la batterie tombe en
dessous de 11,5 volts, l’indicateur de charge de
la batterie, l’indication “VOLT” et le témoin
d’avertissement se mettent à clignoter. Le vi-
breur se met également à retentir.
Si cela se produit alors que vous naviguez, ac-
costez. Rechargez la batterie et faites contrôler le
circuit de charge par un concessionnaire
Ya m a h a .

2-58
ESD
GJU00719
Batterie-Warnanzeiger
Sinkt die Voltzahl der Batterie auf unter 11,5
Volt ab, wird der Batterie-Warnanzeiger “VOLT”
und die Warnleuchte zu blinken beginnen. Der
Warnsummer wird ebenfalls ertönen.
Tritt dies während des Betriebs auf, setzen Sie
das Wasserfahrzeug auf Strand. Laden Sie die
Batterie wieder auf und lassen Sie Ihr Ladesy-
stem von einem Yamaha Vertragshändler über-
prüfen.
SJU00719
Indicador de aviso de la batería
Si la tensión de la batería cae por debajo de
11,5 voltios, el indicador de aviso de la batería,
la indicación “VOLT” y la luz de alarma comien-
zan a parpadear. Asimismo, la alarma acústica
comienza a sonar.
Si ocurre esto durante la navegación vare la
moto de agua. A continuación recargue la batería
y haga revisar el sistema de carga en un conce-
sionario Yamaha.

2-59
F
FJU00672a
Compartiments de rangement
Le scooter comporte un compartiment de ran-
gement avant, une boîte à gants et des comparti-
ments de rangement de sièges.
N.B.:@●Vérifiez que les compartiments de rangement
sont correctement fermés avant d’utiliser le
scooter nautique.
●Les compartiments de rangement ne sont pas
étanches. Si vous transportez des objets qui ne
peuvent pas être mouillés, tels que les ma-
nuels, placez-les dans un sac étanche.
@

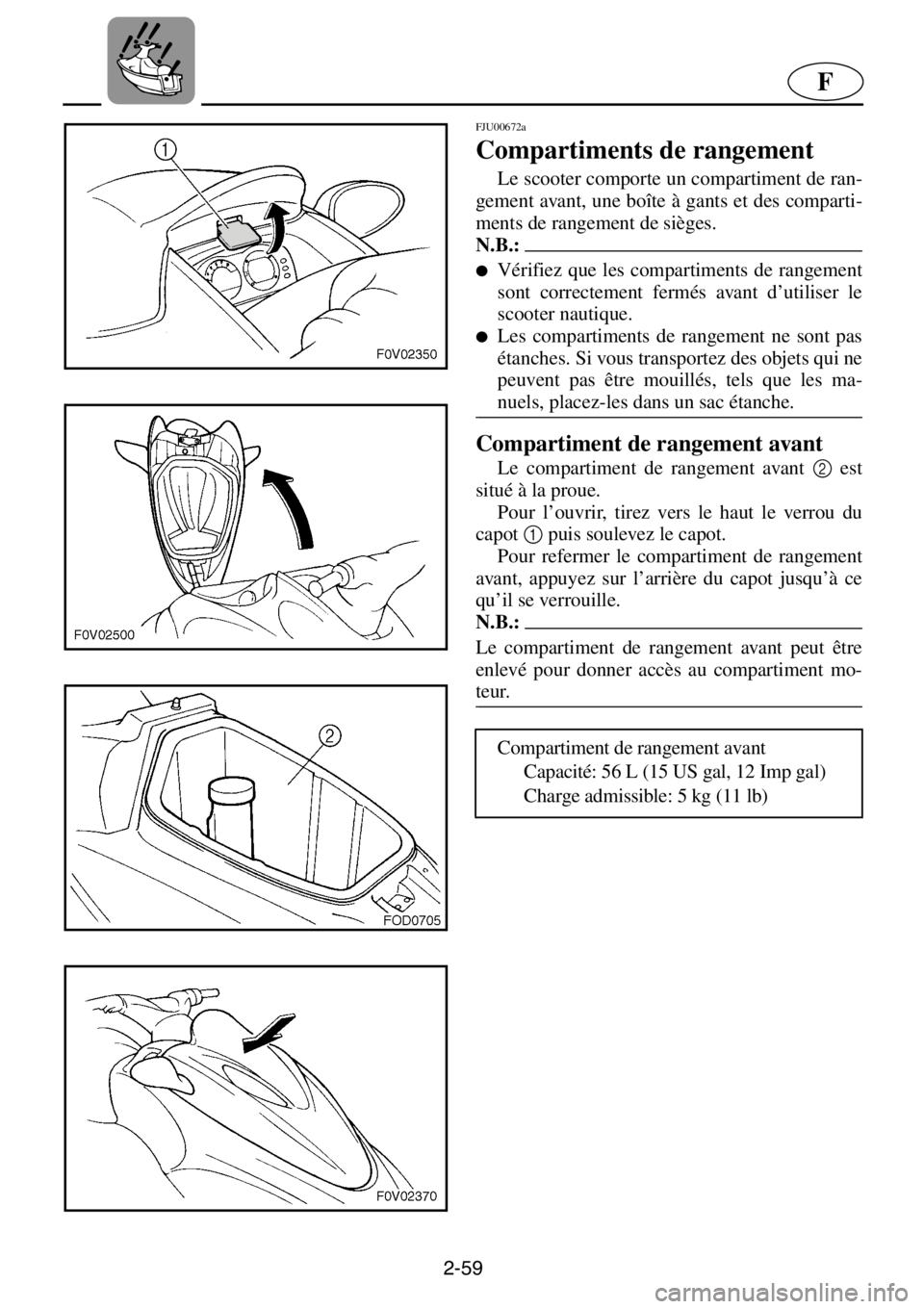

Compartiment de rangement avant
Le compartiment de rangement avant 2
est
situé à la proue.
Pour l’ouvrir, tirez vers le haut le verrou du
capot1
puis soulevez le capot.
Pour refermer le compartiment de rangement
avant, appuyez sur l’arrière du capot jusqu’à ce
qu’il se verrouille.
N.B.:@Le compartiment de rangement avant peut être
enlevé pour donner accès au compartiment mo-
teur.
@
Compartiment de rangement avant
Capacité: 56 L (15 US gal, 12 Imp gal)
Charge admissible: 5 kg (11 lb)

2-60
ESD
GJU00672a
Ablagefächer
Es stehen ein vorderes Ablagefach, ein Hand-
schuhfach und Sitzablagefächer zur Verfügung.
HINWEIS:@●Sicherstellen, daß die Ablagefächer gut ver-
schlossen sind, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.
●Die Ablagefächer sind nicht wasserdicht. Wenn
Sie Gegenstände mitnehmen, die trocken ge-
halten werden müssen, wie zum Beispiel
Handbücher, verschließen Sie diese in einem
wasserdichten Beutel.
@
Vorderes Ablagefach
Das vordere Ablagefach 2
ist am Bug unterge-
bracht.
Um das vordere Ablagefach zu öffnen, die
Haubenlasche 1
nach oben ziehen und dann die
Haube öffnen.
Um das vordere Ablagefach zu schließen, den
hinteren Teil der Haube nach unten drücken, bis
sie eingerastet ist.
HINWEIS:@Das vordere Ablagefach kann ausgebaut werden,
um an den Motorraum zu gelangen.
@
Vorderes Ablagefach:
Fassungsvermögen:
56 L (15 US gal, 12 Imp gal)
Lastgrenze: 5 kg (11 lb)
SJU00672a
Pañoles
La moto de agua dispone de un pañol de proa,
una guantera y pañoles de popa.
NOTA:@●Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
●Los pañoles no son estancos. Si tiene que lle-
var en ellos objetos que deban permanecer se-
cos, como por ejemplo los manuales, guárde-
los en una bolsa estanca.
@
Pañol de proa
El pañol de proa 2
está situado en la proa.
Para abrir el pañol de proa levante el cierre de
la tapa 1
y seguidamente abra la tapa.
Para cerrar el pañol de proa, empuje hacia
abajo la parte posterior de la tapa hasta que que-
de firmemente sujeta.
NOTA:@Puede extraer el pañol de proa para acceder al
compartimiento del motor.
@
Pañol de proa:
Capacidad: 56 L (15 US gal, 12 Imp gal)
Carga máxima: 5 kg (11 lb)

2-61
F

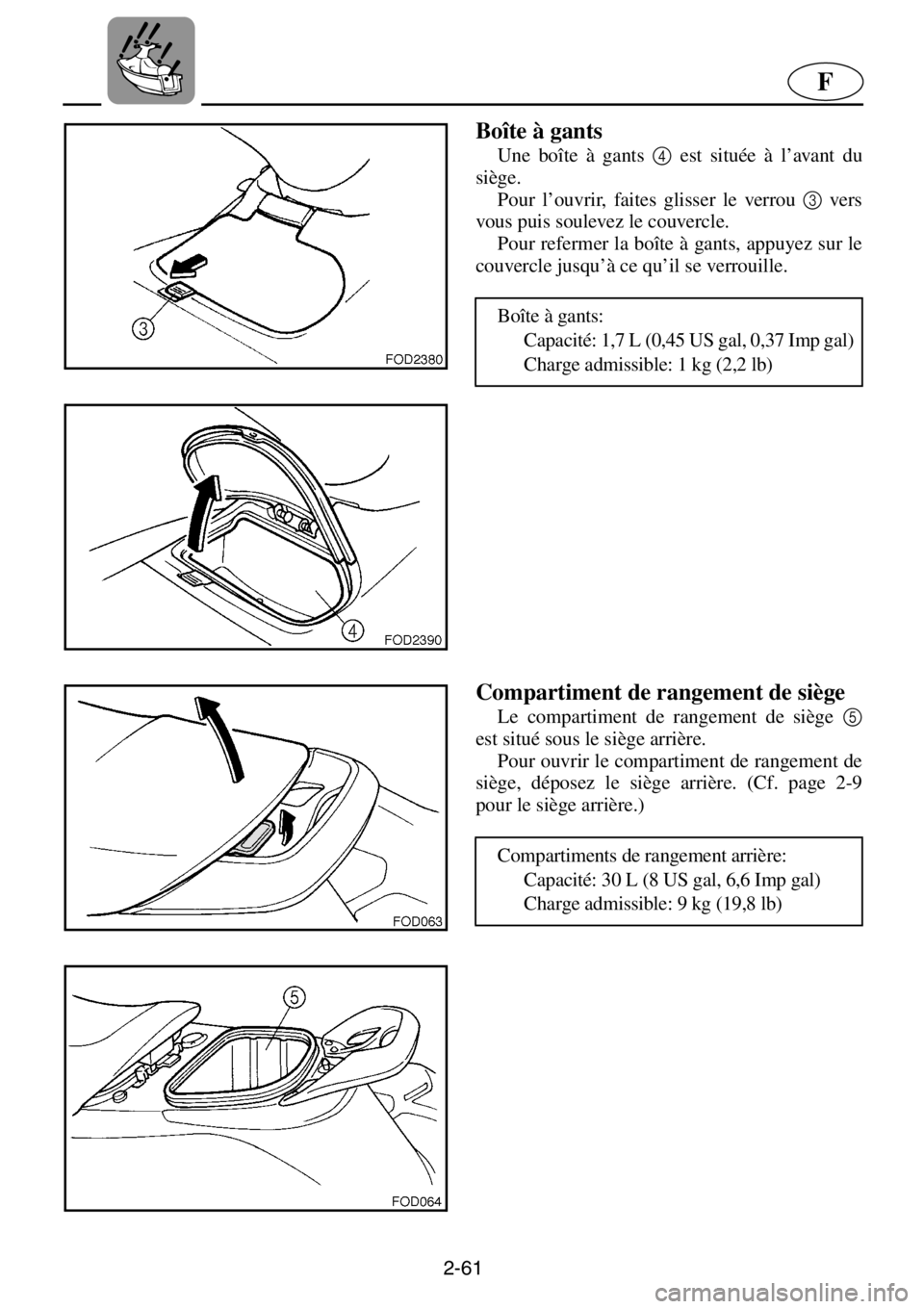

Boîte à gants
Une boîte à gants 4 est située à l’avant du
siège.
Pour l’ouvrir, faites glisser le verrou 3 vers
vous puis soulevez le couvercle.
Pour refermer la boîte à gants, appuyez sur le
couvercle jusqu’à ce qu’il se verrouille.
Boîte à gants:
Capacité: 1,7 L (0,45 US gal, 0,37 Imp gal)
Charge admissible: 1 kg (2,2 lb)
Compartiment de rangement de siège
Le compartiment de rangement de siège 5
est situé sous le siège arrière.
Pour ouvrir le compartiment de rangement de
siège, déposez le siège arrière. (Cf. page 2-9
pour le siège arrière.)
Compartiments de rangement arrière:
Capacité: 30 L (8 US gal, 6,6 Imp gal)
Charge admissible: 9 kg (19,8 lb)
