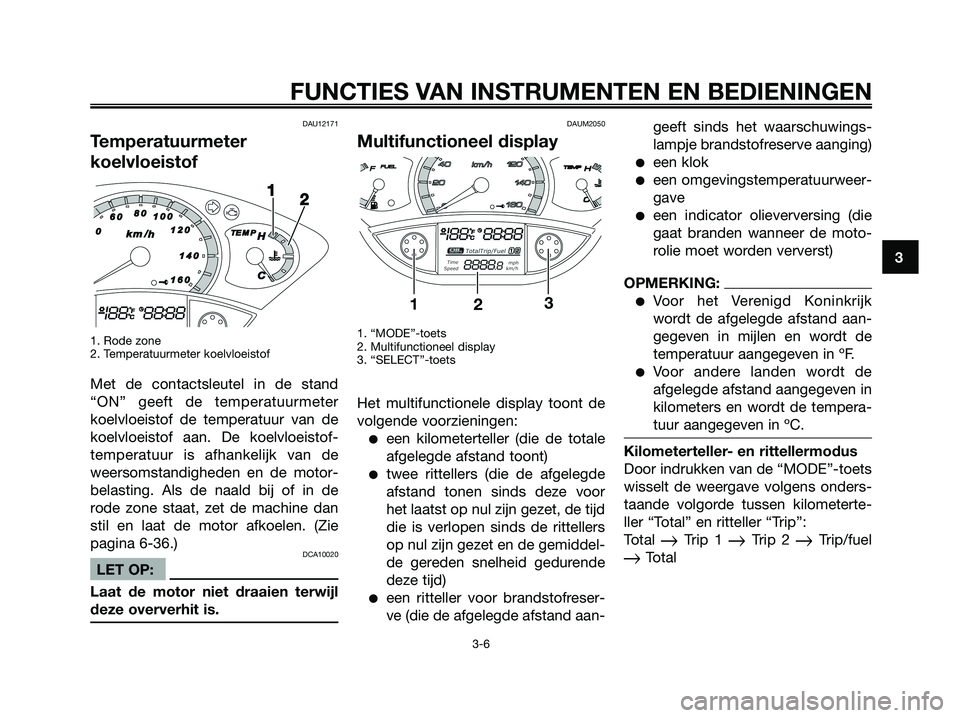

Temperatuurmeter
koelvloeistof
1. Rode zone
2. Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand
“ON” geeft de temperatuurmeter
koelvloeistof de temperatuur van de
koelvloeistof aan. De koelvloeistof-
temperatuur is afhankelijk van de
weersomstandigheden en de motor-
belasting. Als de naald bij of in de
rode zone staat, zet de machine dan
stil en laat de motor afkoelen. (Zie
pagina 6-36.)
DCA10020
LET OP:
Laat de motor niet draaien terwijl
deze oververhit is.
DAUM2050
Multifunctioneel display
1. “MODE”-toets
2. Multifunctioneel display
3. “SELECT”-toets
Het multifunctionele display toont de
volgende voorzieningen:
●een kilometerteller (die de totale
afgelegde afstand toont)
●twee rittellers (die de afgelegde
afstand tonen sinds deze voor
het laatst op nul zijn gezet, de tijd
die is verlopen sinds de rittellers
op nul zijn gezet en de gemiddel-
de gereden snelheid gedurende
deze tijd)
●een ritteller voor brandstofreser-
ve (die de afgelegde afstand aan-geeft sinds het waarschuwings-
lampje brandstofreserve aanging)
●een klok
●een omgevingstemperatuurweer-
gave
●een indicator olieverversing (die
gaat branden wanneer de moto-
rolie moet worden ververst)
OPMERKING:
●Voor het Verenigd Koninkrijk
wordt de afgelegde afstand aan-
gegeven in mijlen en wordt de
temperatuur aangegeven in ºF.
●Voor andere landen wordt de
afgelegde afstand aangegeven in
kilometers en wordt de tempera-
tuur aangegeven in ºC.
Kilometerteller- en rittellermodus
Door indrukken van de “MODE”-toets
wisselt de weergave volgens onders-
taande volgorde tussen kilometerte-
ller “Total” en ritteller “Trip”:
Total
Trip 1 Trip 2 Trip/fuel
Total
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 21

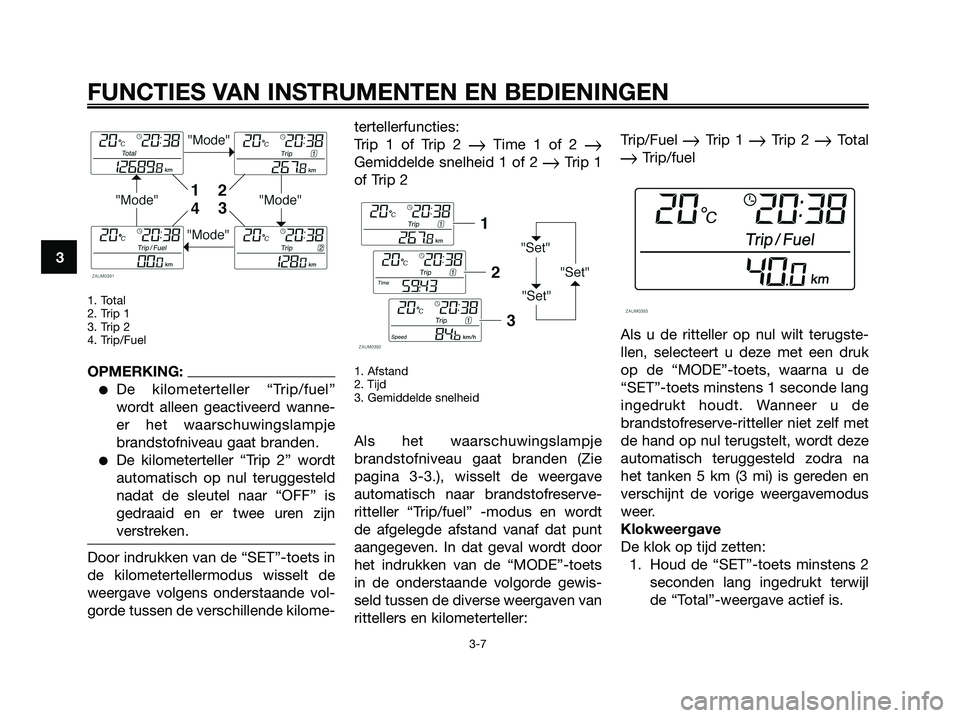

1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
OPMERKING:
●De kilometerteller “Trip/fuel”
wordt alleen geactiveerd wanne-
er het waarschuwingslampje
brandstofniveau gaat branden.
●De kilometerteller “Trip 2” wordt
automatisch op nul teruggesteld
nadat de sleutel naar “OFF” is
gedraaid en er twee uren zijn
verstreken.
Door indrukken van de “SET”-toets in
de kilometertellermodus wisselt de
weergave volgens onderstaande vol-
gorde tussen de verschillende kilome-tertellerfuncties:
Trip 1 of Trip 2
Time 1 of 2 Gemiddelde snelheid 1 of 2 Trip 1
of Trip 2
1. Afstand
2. Tijd
3. Gemiddelde snelheid
Als het waarschuwingslampje
brandstofniveau gaat branden (Zie
pagina 3-3.), wisselt de weergave
automatisch naar brandstofreserve-
ritteller “Trip/fuel” -modus en wordt
de afgelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door
het indrukken van de “MODE”-toets
in de onderstaande volgorde gewis-
seld tussen de diverse weergaven van
rittellers en kilometerteller:Trip/Fuel
Trip 1 Trip 2 Total
Trip/fuel
Als u de ritteller op nul wilt terugste-
llen, selecteert u deze met een druk
op de “MODE”-toets, waarna u de
“SET”-toets minstens 1 seconde lang
ingedrukt houdt. Wanneer u de
brandstofreserve-ritteller niet zelf met
de hand op nul terugstelt, wordt deze
automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en
verschijnt de vorige weergavemodus
weer.
Klokweergave
De klok op tijd zetten:
1. Houd de “SET”-toets minstens 2
seconden lang ingedrukt terwijl
de “Total”-weergave actief is.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 22

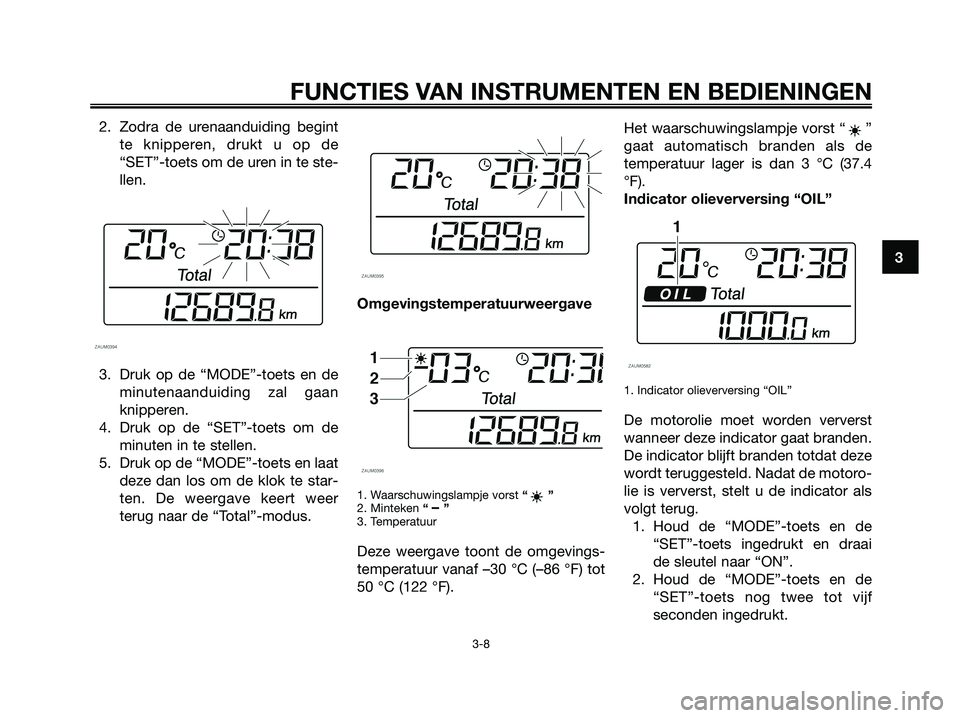

2. Zodra de urenaanduiding begint
te knipperen, drukt u op de
“SET”-toets om de uren in te ste-
llen.
3. Druk op de “MODE”-toets en de
minutenaanduiding zal gaan
knipperen.
4. Druk op de “SET”-toets om de
minuten in te stellen.
5. Druk op de “MODE”-toets en laat
deze dan los om de klok te star-
ten. De weergave keert weer
terug naar de “Total”-modus.Omgevingstemperatuurweergave
1. Waarschuwingslampje vorst “”
2. Minteken “ – ”
3. Temperatuur
Deze weergave toont de omgevings-
temperatuur vanaf –30 °C (–86 °F) tot
50 °C (122 °F).Het waarschuwingslampje vorst “ ”
gaat automatisch branden als de
temperatuur lager is dan 3 °C (37.4
°F).
Indicator olieverversing “OIL”
1. Indicator olieverversing “OIL”
De motorolie moet worden ververst
wanneer deze indicator gaat branden.
De indicator blijft branden totdat deze
wordt teruggesteld. Nadat de motoro-
lie is ververst, stelt u de indicator als
volgt terug.
1. Houd de “MODE”-toets en de
“SET”-toets ingedrukt en draai
de sleutel naar “ON”.
2. Houd de “MODE”-toets en de
“SET”-toets nog twee tot vijf
seconden ingedrukt.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 23

3. Laat de knoppen los. De indica-
tor olieverversing zal nu uitgaan.
OPMERKING:
●De indicator olieverversing gaat
branden na de eerste 1000 km
(600 mi), 5000 km (3000 mi) na de
eerste 1000 km (600 mi) en daar-
na om de 6000 km (3600 mi).
●Als de motorolie werd ververst
voordat de indicator olieverver-
sing brandde (dus voordat de
intervalperiode voor olieverver-
sing was verstreken), moet de
indicator na de olieverversing
worden teruggesteld zodat het
eerstvolgende tijdstip voor olie-
verversing weer correct wordt
aangegeven. Na het terugstellen
brandt de indicator gedurende
twee seconden. Als de indicator
niet gaat branden, herhaalt u de
procedure.
DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dea-
ler worden uitgerust met een optione-
el antidiefstal-alarmsysteem. Neem
contact op met een Yamaha dealer
voor nadere informatie.
DAU12347

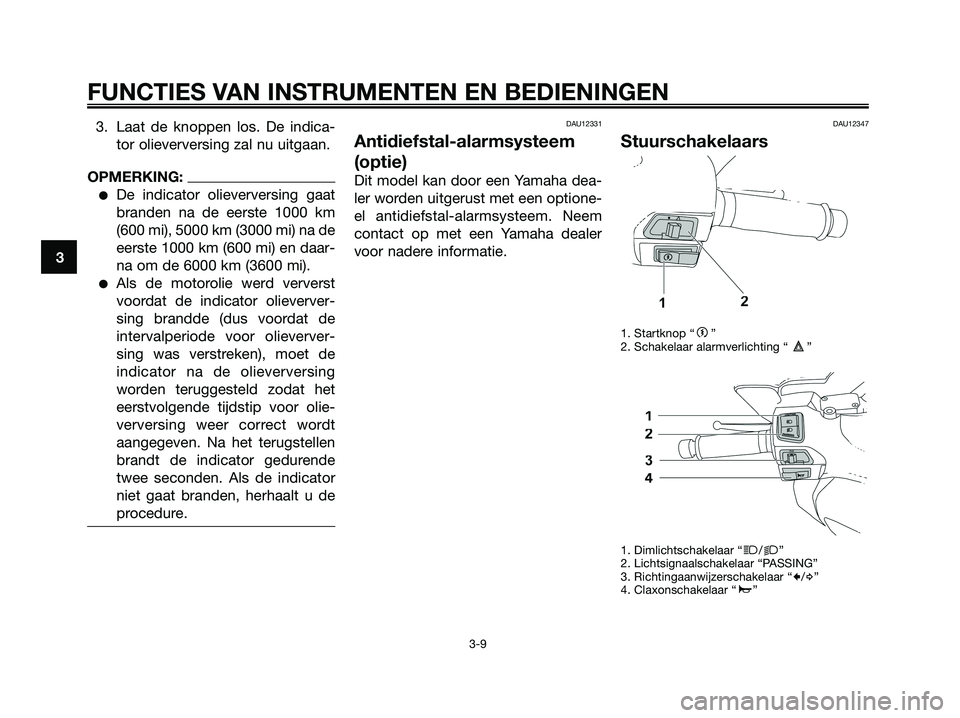

Stuurschakelaars
1. Startknop “g”
2. Schakelaar alarmverlichting “ ”
1. Dimlichtschakelaar “
j/k”
2. Lichtsignaalschakelaar “PASSING”
3. Richtingaanwijzerschakelaar “
c/d”
4. Claxonschakelaar “a”
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 24

DAUS1020

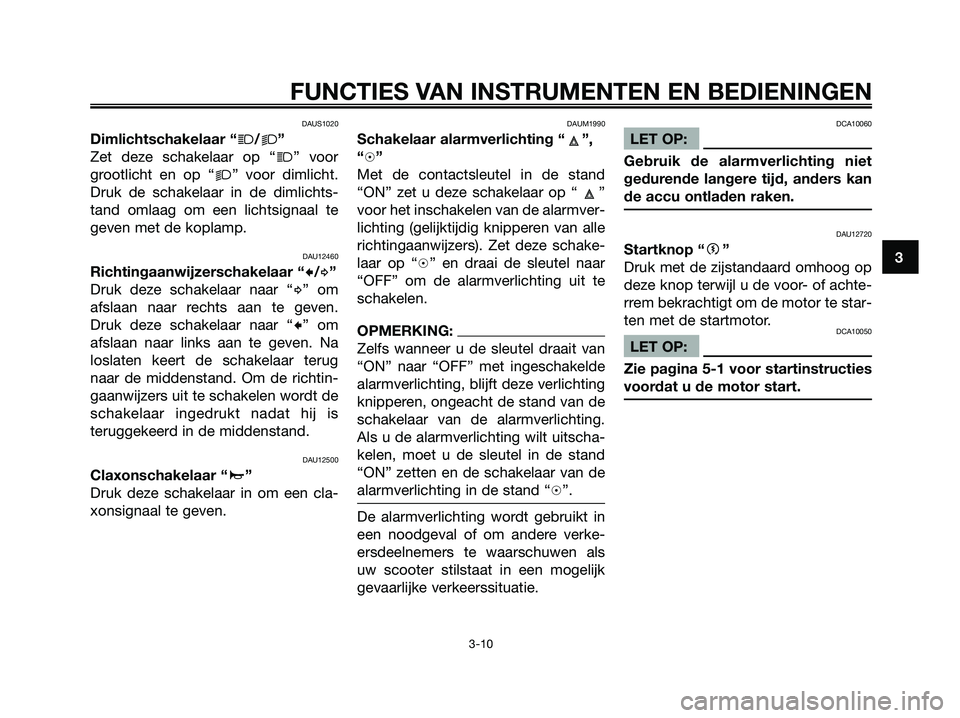

Dimlichtschakelaar “j/k”
Zet deze schakelaar op “
j” voor
grootlicht en op “
k” voor dimlicht.
Druk de schakelaar in de dimlichts-
tand omlaag om een lichtsignaal te
geven met de koplamp.
DAU12460
Richtingaanwijzerschakelaar “c/d”
Druk deze schakelaar naar “
d” om
afslaan naar rechts aan te geven.
Druk deze schakelaar naar “
c” om
afslaan naar links aan te geven. Na
loslaten keert de schakelaar terug
naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is
teruggekeerd in de middenstand.
DAU12500
Claxonschakelaar “a”
Druk deze schakelaar in om een cla-
xonsignaal te geven.
DAUM1990
Schakelaar alarmverlichting “ ”,
“h”
Met de contactsleutel in de stand
“ON” zet u deze schakelaar op “ ”
voor het inschakelen van de alarmver-
lichting (gelijktijdig knipperen van alle
richtingaanwijzers). Zet deze schake-
laar op “h” en draai de sleutel naar
“OFF” om de alarmverlichting uit te
schakelen.
OPMERKING:
Zelfs wanneer u de sleutel draait van
“ON” naar “OFF” met ingeschakelde
alarmverlichting, blijft deze verlichting
knipperen, ongeacht de stand van de
schakelaar van de alarmverlichting.
Als u de alarmverlichting wilt uitscha-
kelen, moet u de sleutel in de stand
“ON” zetten en de schakelaar van de
alarmverlichting in de stand “h”.
De alarmverlichting wordt gebruikt in
een noodgeval of om andere verke-
ersdeelnemers te waarschuwen als
uw scooter stilstaat in een mogelijk
gevaarlijke verkeerssituatie.
DCA10060
LET OP:
Gebruik de alarmverlichting niet
gedurende langere tijd, anders kan
de accu ontladen raken.
DAU12720
Startknop “g”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achte-
rrem bekrachtigt om de motor te star-
ten met de startmotor.
DCA10050
LET OP:
Zie pagina 5-1 voor startinstructies
voordat u de motor start.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 25

DAU12900

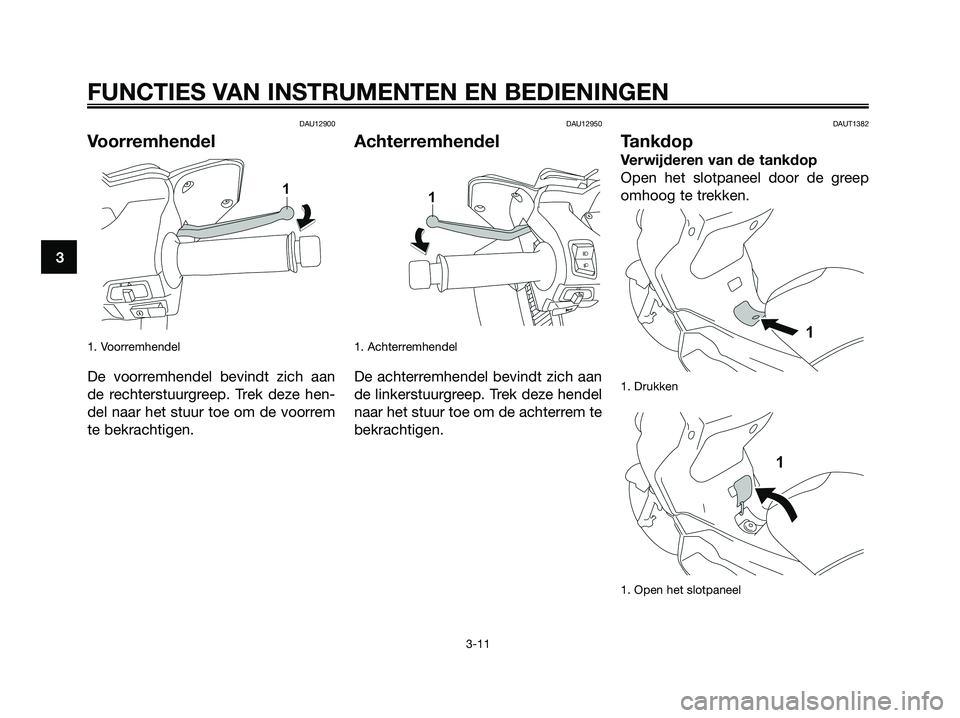

Voorremhendel
1. Voorremhendel
De voorremhendel bevindt zich aan
de rechterstuurgreep. Trek deze hen-
del naar het stuur toe om de voorrem
te bekrachtigen.
DAU12950
Achterremhendel
1. Achterremhendel
De achterremhendel bevindt zich aan
de linkerstuurgreep. Trek deze hendel
naar het stuur toe om de achterrem te
bekrachtigen.
DAUT1382
Tankdop
Verwijderen van de tankdop
Open het slotpaneel door de greep
omhoog te trekken.
1. Drukken
1. Open het slotpaneel
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 26

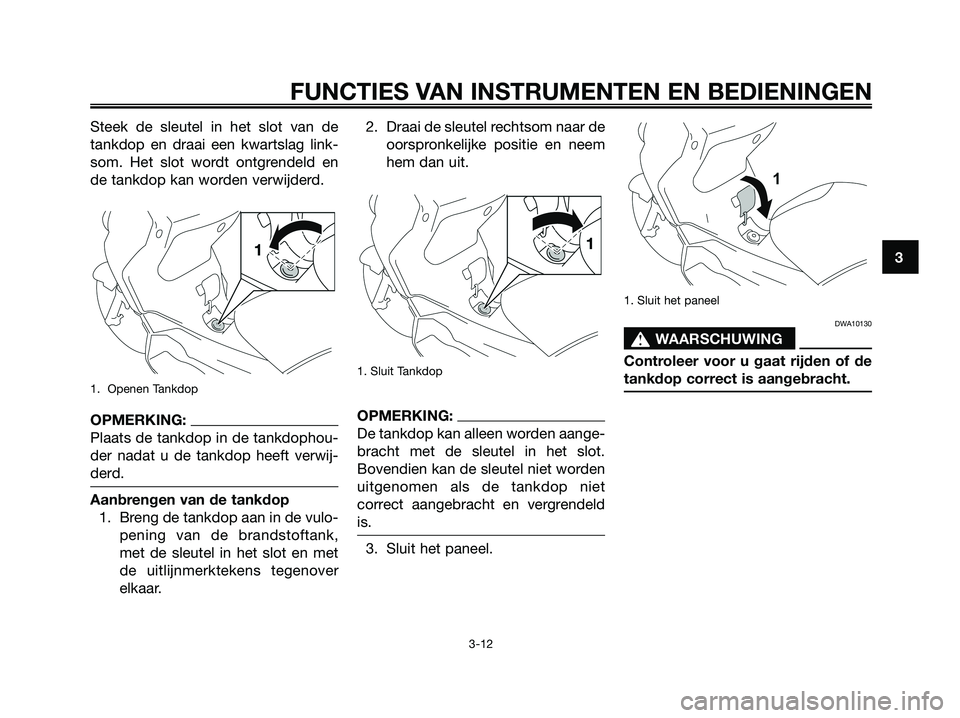

Steek de sleutel in het slot van de
tankdop en draai een kwartslag link-
som. Het slot wordt ontgrendeld en
de tankdop kan worden verwijderd.
1. Openen Tankdop
OPMERKING:
Plaats de tankdop in de tankdophou-
der nadat u de tankdop heeft verwij-
derd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulo-
pening van de brandstoftank,
met de sleutel in het slot en met
de uitlijnmerktekens tegenover
elkaar.2. Draai de sleutel rechtsom naar de
oorspronkelijke positie en neem
hem dan uit.
1. Sluit Tankdop
OPMERKING:
De tankdop kan alleen worden aange-
bracht met de sleutel in het slot.
Bovendien kan de sleutel niet worden
uitgenomen als de tankdop niet
correct aangebracht en vergrendeld
is.
3. Sluit het paneel.
1. Sluit het paneel
DWA10130
s s
WAARSCHUWING
Controleer voor u gaat rijden of de
tankdop correct is aangebracht.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 27

DAU13211

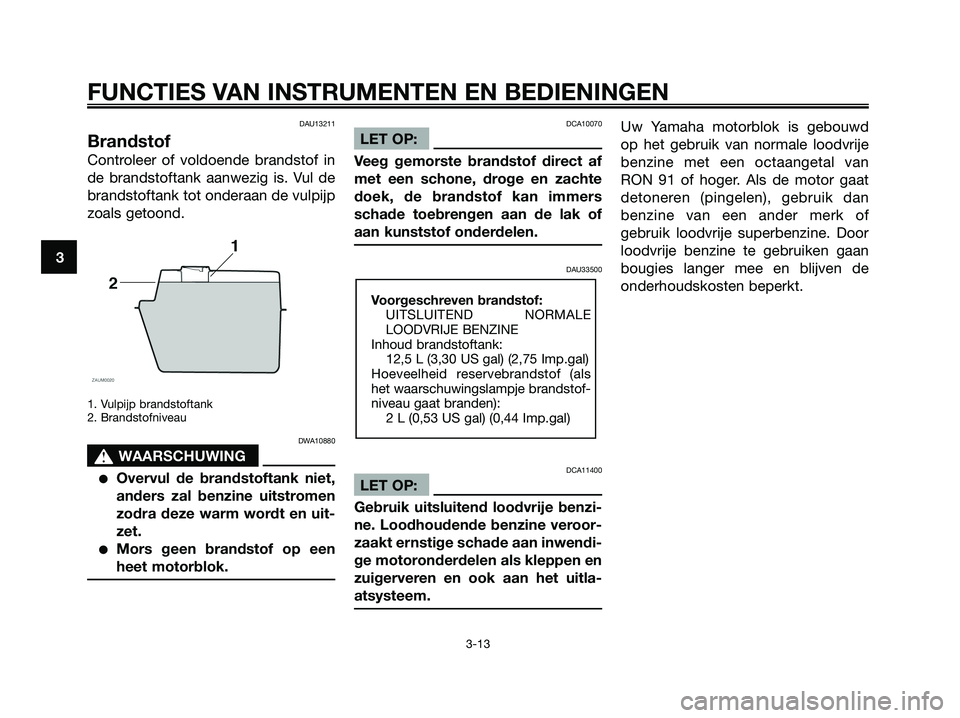

Brandstof
Controleer of voldoende brandstof in
de brandstoftank aanwezig is. Vul de
brandstoftank tot onderaan de vulpijp
zoals getoond.
1. Vulpijp brandstoftank
2. Brandstofniveau
DWA10880
s s
WAARSCHUWING
●Overvul de brandstoftank niet,
anders zal benzine uitstromen
zodra deze warm wordt en uit-
zet.
●Mors geen brandstof op een
heet motorblok.
DCA10070
LET OP:
Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of
aan kunststof onderdelen.
DAU33500
DCA11400
LET OP:
Gebruik uitsluitend loodvrije benzi-
ne. Loodhoudende benzine veroor-
zaakt ernstige schade aan inwendi-
ge motoronderdelen als kleppen en
zuigerveren en ook aan het uitla-
atsysteem.
Uw Yamaha motorblok is gebouwd
op het gebruik van normale loodvrije
benzine met een octaangetal van
RON 91 of hoger. Als de motor gaat
detoneren (pingelen), gebruik dan
benzine van een ander merk of
gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de
onderhoudskosten beperkt.
Voorgeschreven brandstof:
UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
12,5 L (3,30 US gal) (2,75 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brandstof-
niveau gaat branden):
2 L (0,53 US gal) (0,44 Imp.gal)
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 28

DAU13442

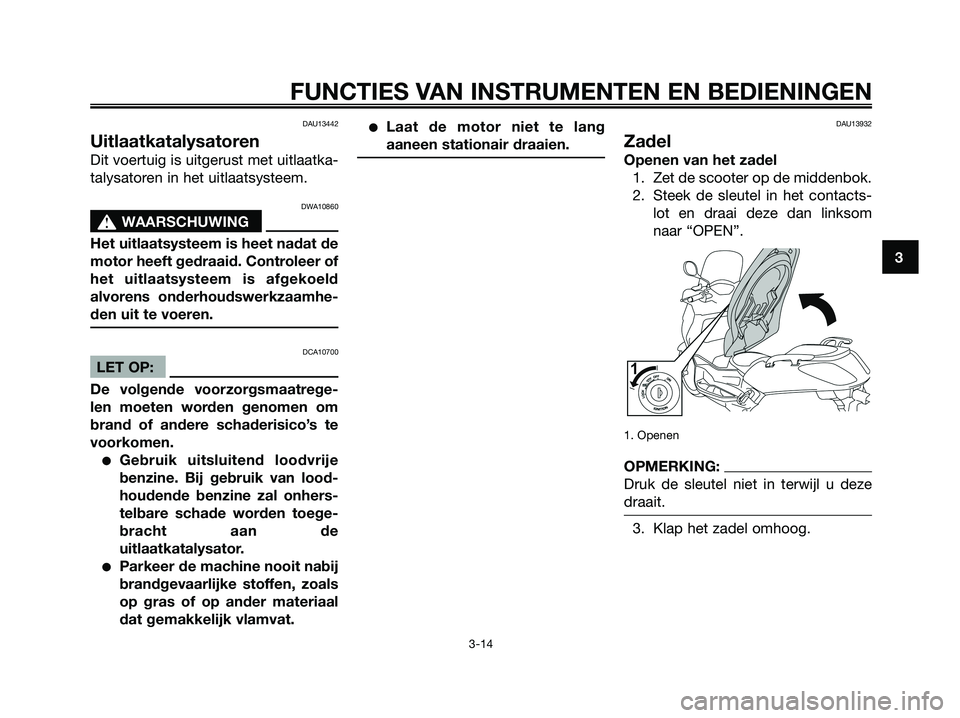

Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatka-
talysatoren in het uitlaatsysteem.
DWA10860
s s
WAARSCHUWING
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Controleer of
het uitlaatsysteem is afgekoeld
alvorens onderhoudswerkzaamhe-
den uit te voeren.
DCA10700
LET OP:
De volgende voorzorgsmaatrege-
len moeten worden genomen om
brand of andere schaderisico’s te
voorkomen.
●Gebruik uitsluitend loodvrije
benzine. Bij gebruik van lood-
houdende benzine zal onhers-
telbare schade worden toege-
bracht aan de
uitlaatkatalysator.
●Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal
dat gemakkelijk vlamvat.
●Laat de motor niet te lang
aaneen stationair draaien.DAU13932
Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contacts-
lot en draai deze dan linksom
naar “OPEN”.
1. Openen
OPMERKING:
Druk de sleutel niet in terwijl u deze
draait.
3. Klap het zadel omhoog.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 29

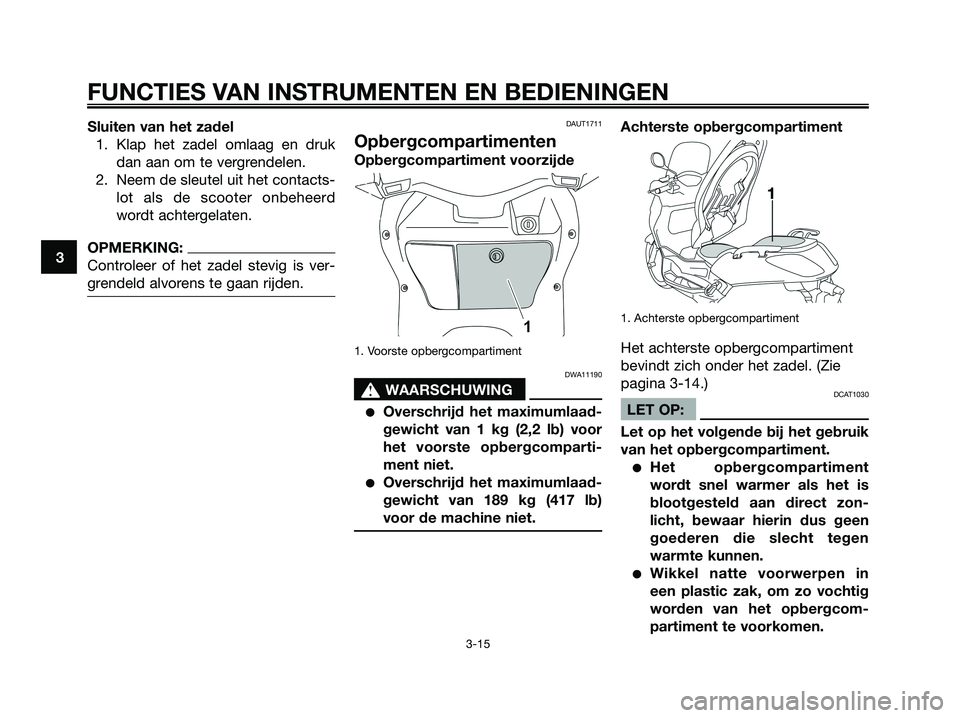

Sluiten van het zadel
1. Klap het zadel omlaag en druk
dan aan om te vergrendelen.
2. Neem de sleutel uit het contacts-
lot als de scooter onbeheerd
wordt achtergelaten.
OPMERKING:
Controleer of het zadel stevig is ver-
grendeld alvorens te gaan rijden.
DAUT1711
Opbergcompartimenten
Opbergcompartiment voorzijde
1. Voorste opbergcompartiment
DWA11190
s s
WAARSCHUWING
●Overschrijd het maximumlaad-
gewicht van 1 kg (2,2 lb) voor
het voorste opbergcomparti-
ment niet.
●Overschrijd het maximumlaad-
gewicht van 189 kg (417 lb)
voor de machine niet.
Achterste opbergcompartiment
1. Achterste opbergcompartiment
Het achterste opbergcompartiment
bevindt zich onder het zadel. (Zie
pagina 3-14.)
DCAT1030
LET OP:
Let op het volgende bij het gebruik
van het opbergcompartiment.
●Het opbergcompartiment
wordt snel warmer als het is
blootgesteld aan direct zon-
licht, bewaar hierin dus geen
goederen die slecht tegen
warmte kunnen.
●Wikkel natte voorwerpen in
een plastic zak, om zo vochtig
worden van het opbergcom-
partiment te voorkomen.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 30
