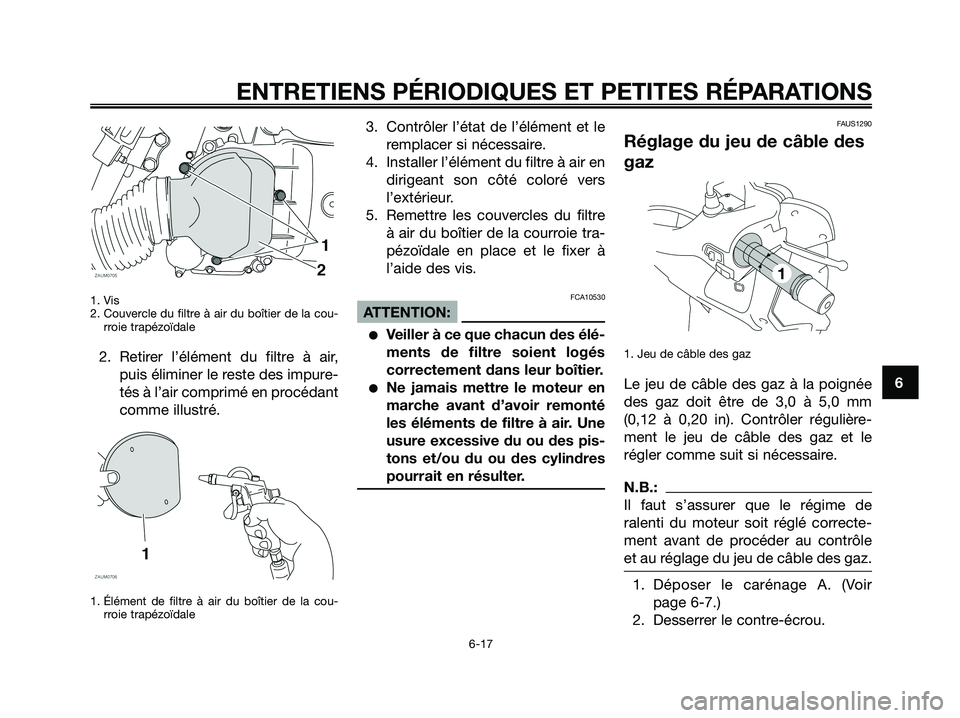

1. Vis
2. Couvercle du filtre à air du boîtier de la cou-
rroie trapézoïdale
2. Retirer l’élément du filtre à air,
puis éliminer le reste des impure-
tés à l’air comprimé en procédant
comme illustré.
1. Élément de filtre à air du boîtier de la cou-
rroie trapézoïdale
3. Contrôler l’état de l’élément et le
remplacer si nécessaire.
4. Installer l’élément du filtre à air en
dirigeant son côté coloré vers
l’extérieur.
5. Remettre les couvercles du filtre
à air du boîtier de la courroie tra-
pézoïdale en place et le fixer à
l’aide des vis.
FCA10530
ATTENTION:
●Veiller à ce que chacun des élé-
ments de filtre soient logés
correctement dans leur boîtier.
●Ne jamais mettre le moteur en
marche avant d’avoir remonté
les éléments de filtre à air. Une
usure excessive du ou des pis-
tons et/ou du ou des cylindres
pourrait en résulter.
FAUS1290
Réglage du jeu de câble des
gaz
1. Jeu de câble des gaz
Le jeu de câble des gaz à la poignée
des gaz doit être de 3,0 à 5,0 mm
(0,12 à 0,20 in). Contrôler régulière-
ment le jeu de câble des gaz et le
régler comme suit si nécessaire.
N.B.:
Il faut s’assurer que le régime de
ralenti du moteur soit réglé correcte-
ment avant de procéder au contrôle
et au réglage du jeu de câble des gaz.
1. Déposer le carénage A. (Voir
page 6-7.)
2. Desserrer le contre-écrou.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 61

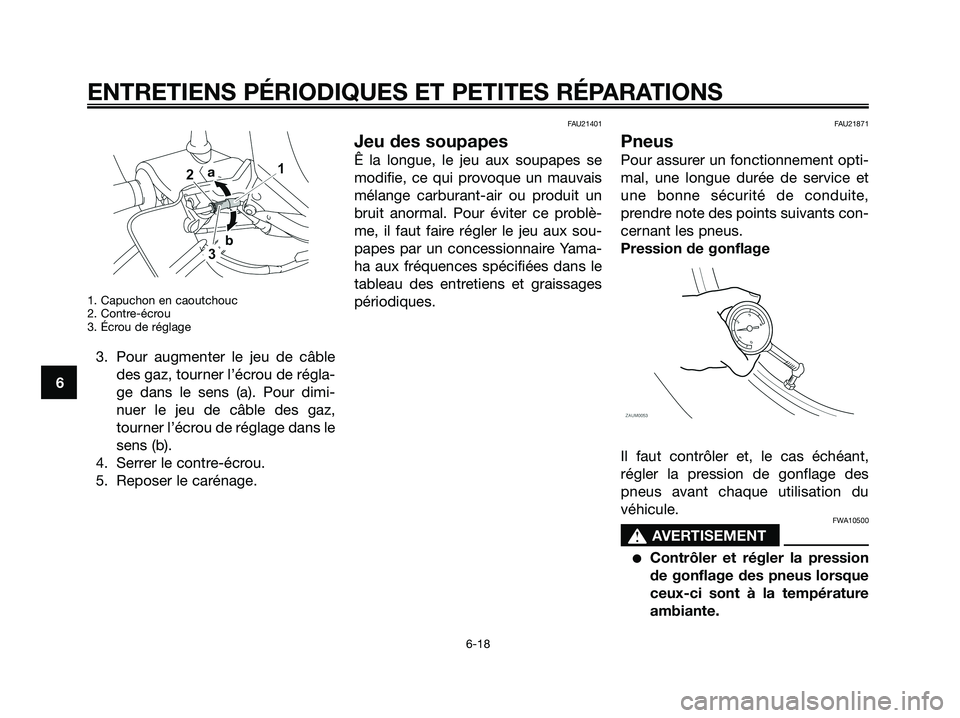

1. Capuchon en caoutchouc
2. Contre-écrou
3. Écrou de réglage
3. Pour augmenter le jeu de câble
des gaz, tourner l’écrou de régla-
ge dans le sens (a). Pour dimi-
nuer le jeu de câble des gaz,
tourner l’écrou de réglage dans le
sens (b).
4. Serrer le contre-écrou.
5. Reposer le carénage.
FAU21401
Jeu des soupapes
Ê la longue, le jeu aux soupapes se
modifie, ce qui provoque un mauvais
mélange carburant-air ou produit un
bruit anormal. Pour éviter ce problè-
me, il faut faire régler le jeu aux sou-
papes par un concessionnaire Yama-
ha aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
FAU21871
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant,
régler la pression de gonflage des
pneus avant chaque utilisation du
véhicule.
FWA10500
s s
AVERTISEMENT
●Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 62

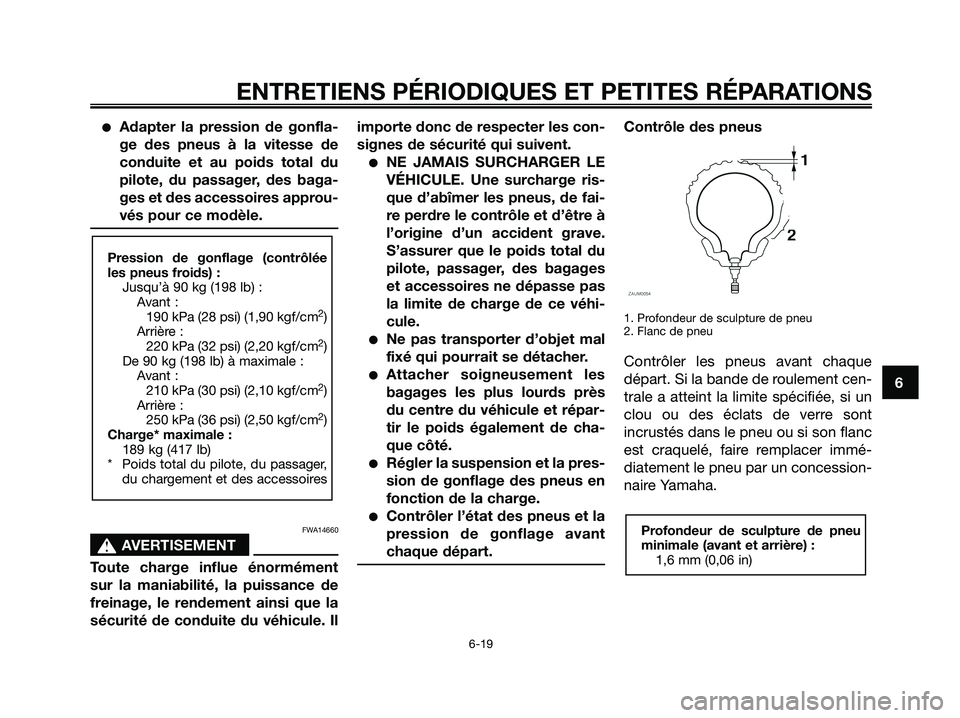

●Adapter la pression de gonfla-
ge des pneus à la vitesse de
conduite et au poids total du
pilote, du passager, des baga-
ges et des accessoires approu-
vés pour ce modèle.
FWA14660
s s
AVERTISEMENT
Toute charge influe énormément
sur la maniabilité, la puissance de
freinage, le rendement ainsi que la
sécurité de conduite du véhicule. Ilimporte donc de respecter les con-
signes de sécurité qui suivent.
●NE JAMAIS SURCHARGER LE
VÉHICULE. Une surcharge ris-
que d’abîmer les pneus, de fai-
re perdre le contrôle et d’être à
l’origine d’un accident grave.
S’assurer que le poids total du
pilote, passager, des bagages
et accessoires ne dépasse pas
la limite de charge de ce véhi-
cule.
●Ne pas transporter d’objet mal
fixé qui pourrait se détacher.
●Attacher soigneusement les
bagages les plus lourds près
du centre du véhicule et répar-
tir le poids également de cha-
que côté.
●Régler la suspension et la pres-
sion de gonflage des pneus en
fonction de la charge.
●Contrôler l’état des pneus et la
pression de gonflage avant
chaque départ.
Contrôle des pneus
1. Profondeur de sculpture de pneu
2. Flanc de pneu
Contrôler les pneus avant chaque
départ. Si la bande de roulement cen-
trale a atteint la limite spécifiée, si un
clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immé-
diatement le pneu par un concession-
naire Yamaha.
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1,6 mm (0,06 in)
Pression de gonflage (contrôlée
les pneus froids) :
Jusqu’à 90 kg (198 lb) :
Avant :
190 kPa (28 psi) (1,90 kgf/cm
2)
Arrière :
220 kPa (32 psi) (2,20 kgf/cm
2)
De 90 kg (198 lb) à maximale :
Avant :
210 kPa (30 psi) (2,10 kgf/cm
2)
Arrière :
250 kPa (36 psi) (2,50 kgf/cm
2)
Charge* maximale :
189 kg (417 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 63

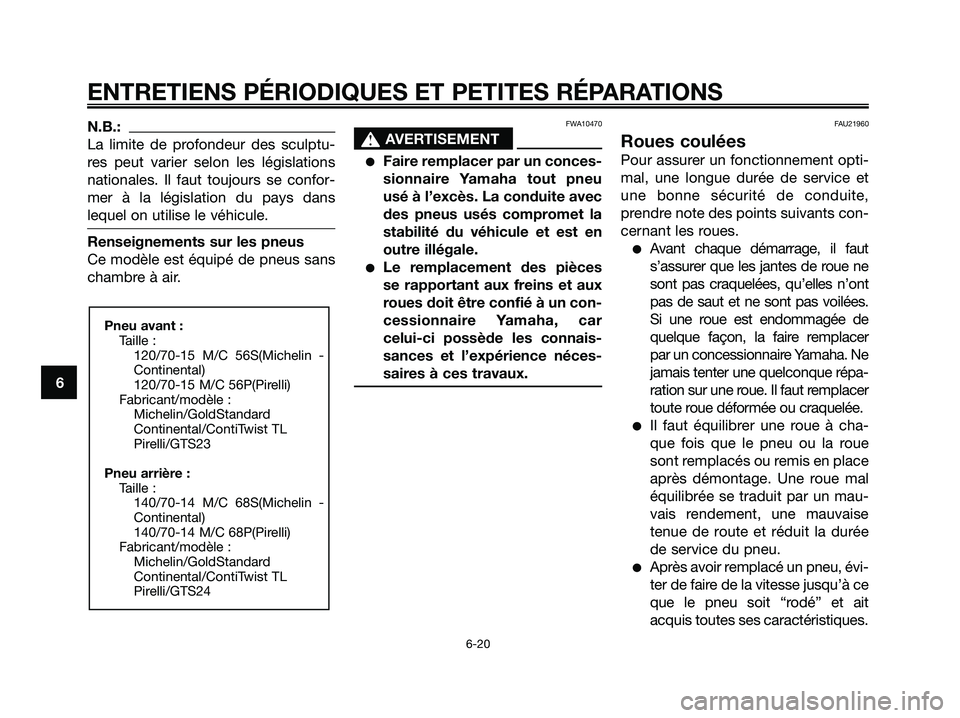

N.B.:
La limite de profondeur des sculptu-
res peut varier selon les législations
nationales. Il faut toujours se confor-
mer à la législation du pays dans
lequel on utilise le véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
FWA10470
s s
AVERTISEMENT
●Faire remplacer par un conces-
sionnaire Yamaha tout pneu
usé à l’excès. La conduite avec
des pneus usés compromet la
stabilité du véhicule et est en
outre illégale.
●Le remplacement des pièces
se rapportant aux freins et aux
roues doit être confié à un con-
cessionnaire Yamaha, car
celui-ci possède les connais-
sances et l’expérience néces-
saires à ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les roues.
●Avant chaque démarrage, il faut
s’assurer que les jantes de roue ne
sont pas craquelées, qu’elles n’ont
pas de saut et ne sont pas voilées.
Si une roue est endommagée de
quelque façon, la faire remplacer
par un concessionnaire Yamaha. Ne
jamais tenter une quelconque répa-
ration sur une roue. Il faut remplacer
toute roue déformée ou craquelée.
●Il faut équilibrer une roue à cha-
que fois que le pneu ou la roue
sont remplacés ou remis en place
après démontage. Une roue mal
équilibrée se traduit par un mau-
vais rendement, une mauvaise
tenue de route et réduit la durée
de service du pneu.
●Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait
acquis toutes ses caractéristiques.
Pneu avant :
Taille :
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Fabricant/modèle :
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS23
Pneu arrière :
Taille :
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Fabricant/modèle :
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS24
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 64

FAU33453

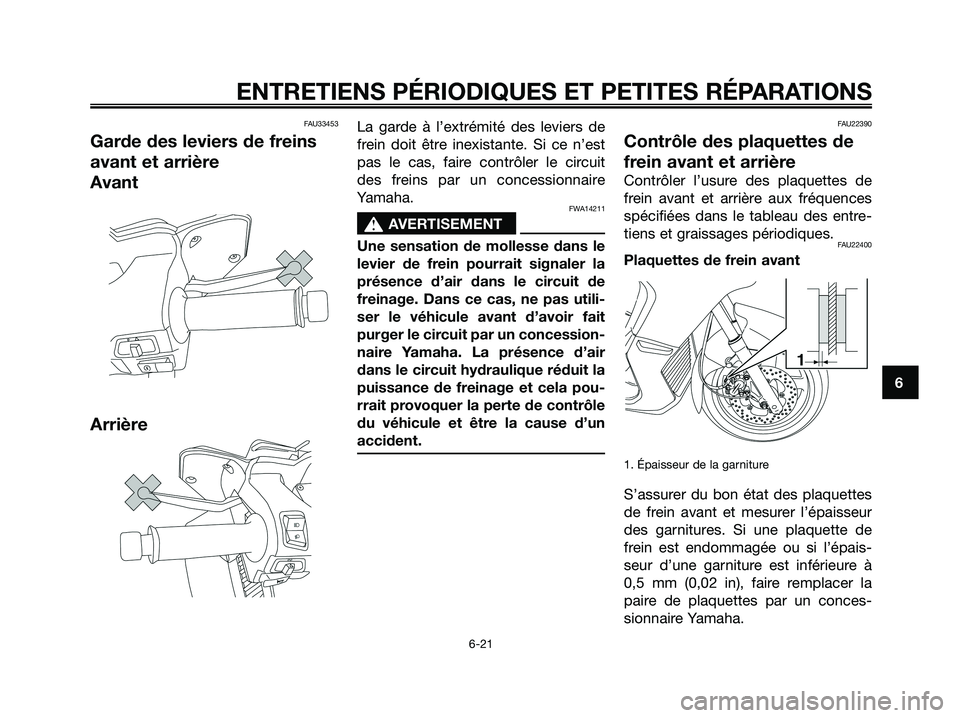

Garde des leviers de freins
avant et arrière
Avant
Arrière
La garde à l’extrémité des leviers de
frein doit être inexistante. Si ce n’est
pas le cas, faire contrôler le circuit
des freins par un concessionnaire
Yamaha.
FWA14211
s s
AVERTISEMENT
Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser le véhicule avant d’avoir fait
purger le circuit par un concession-
naire Yamaha. La présence d’air
dans le circuit hydraulique réduit la
puissance de freinage et cela pou-
rrait provoquer la perte de contrôle
du véhicule et être la cause d’un
accident.
FAU22390
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU22400
Plaquettes de frein avant
1. Épaisseur de la garniture
S’assurer du bon état des plaquettes
de frein avant et mesurer l’épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l’épais-
seur d’une garniture est inférieure à
0,5 mm (0,02 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 65

FAU22520

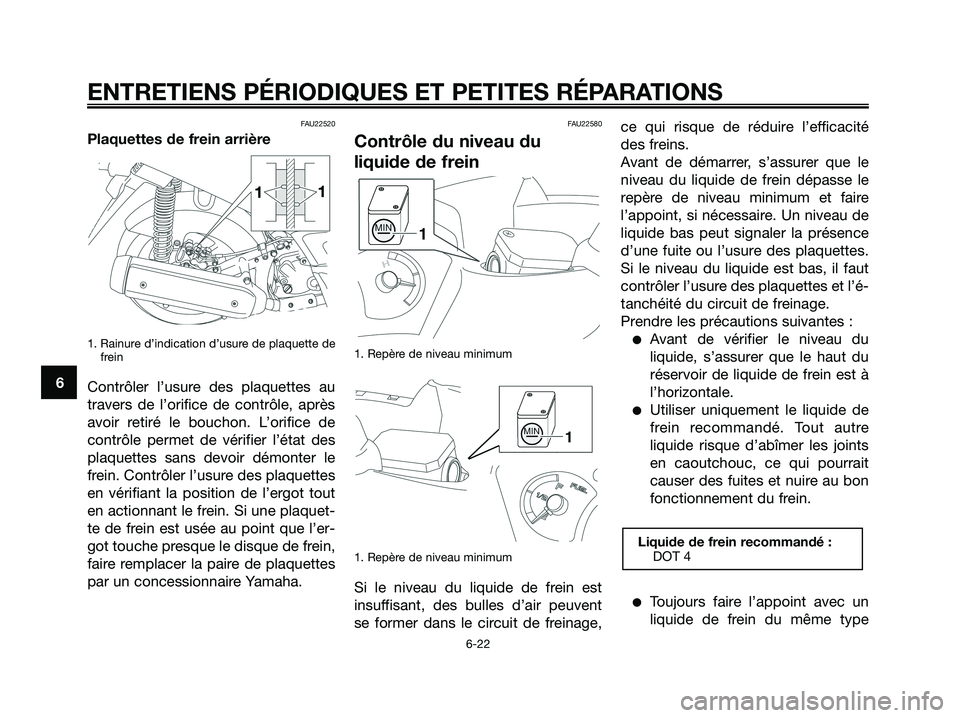

Plaquettes de frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
Contrôler l’usure des plaquettes au
travers de l’orifice de contrôle, après
avoir retiré le bouchon. L’orifice de
contrôle permet de vérifier l’état des
plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes
en vérifiant la position de l’ergot tout
en actionnant le frein. Si une plaquet-
te de frein est usée au point que l’er-
got touche presque le disque de frein,
faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22580
Contrôle du niveau du
liquide de frein
1. Repère de niveau minimum
1. Repère de niveau minimum
Si le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent
se former dans le circuit de freinage,ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes.
Si le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et l’é-
tanchéité du circuit de freinage.
Prendre les précautions suivantes :
●Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
●Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les joints
en caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.
●Toujours faire l’appoint avec un
liquide de frein du même type
Liquide de frein recommandé :
DOT 4
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 66

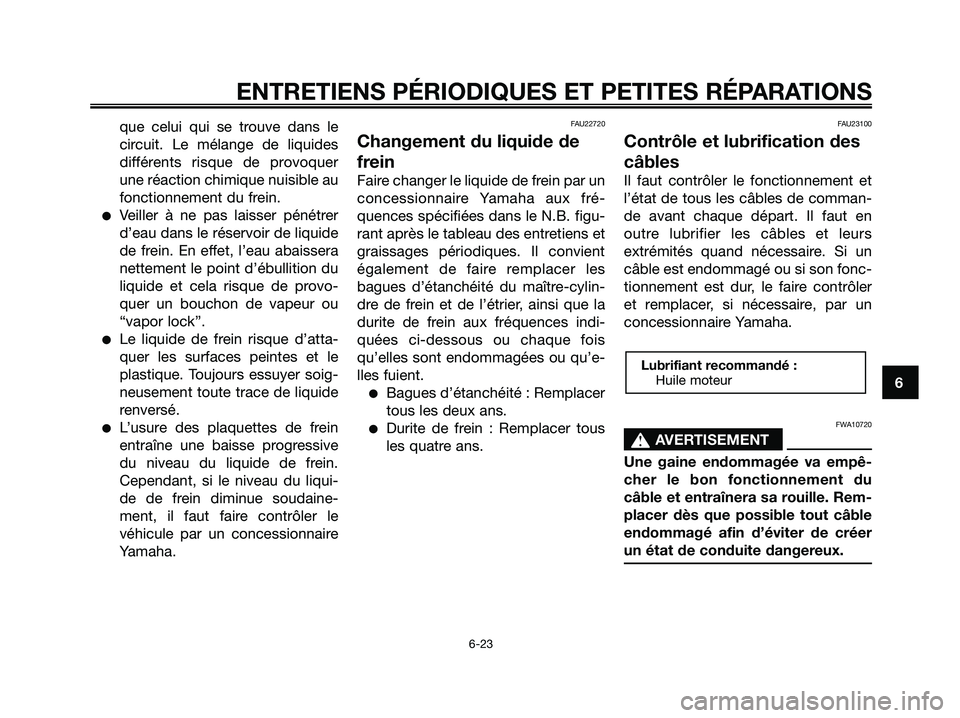

que celui qui se trouve dans le
circuit. Le mélange de liquides
différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
●Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provo-
quer un bouchon de vapeur ou
“vapor lock”.
●Le liquide de frein risque d’atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soig-
neusement toute trace de liquide
renversé.
●L’usure des plaquettes de frein
entraîne une baisse progressive
du niveau du liquide de frein.
Cependant, si le niveau du liqui-
de de frein diminue soudaine-
ment, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22720
Changement du liquide de
frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et
graissages périodiques. Il convient
également de faire remplacer les
bagues d’étanchéité du maître-cylin-
dre de frein et de l’étrier, ainsi que la
durite de frein aux fréquences indi-
quées ci-dessous ou chaque fois
qu’elles sont endommagées ou qu’e-
lles fuient.
●Bagues d’étanchéité : Remplacer
tous les deux ans.
●Durite de frein : Remplacer tous
les quatre ans.
FAU23100
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et
l’état de tous les câbles de comman-
de avant chaque départ. Il faut en
outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un
câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler
et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FWA10720
s s
AVERTISEMENT
Une gaine endommagée va empê-
cher le bon fonctionnement du
câble et entraînera sa rouille. Rem-
placer dès que possible tout câble
endommagé afin d’éviter de créer
un état de conduite dangereux.
Lubrifiant recommandé :
Huile moteur
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 67

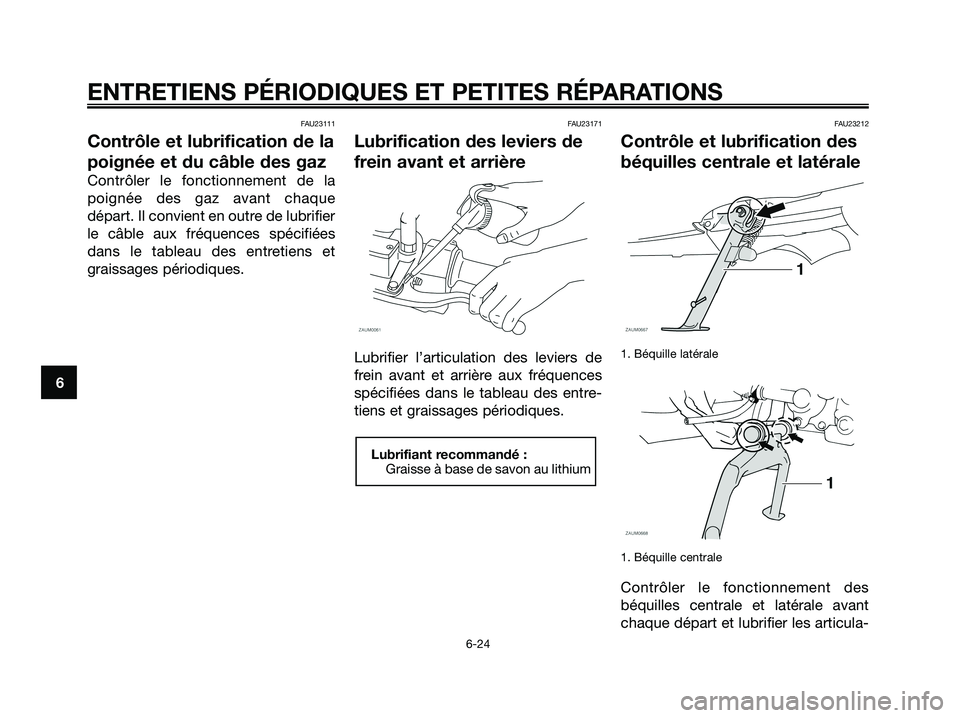

FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la
poignée des gaz avant chaque
départ. Il convient en outre de lubrifier
le câble aux fréquences spécifiées
dans le tableau des entretiens et
graissages périodiques.
FAU23171
Lubrification des leviers de
frein avant et arrière
Lubrifier l’articulation des leviers de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU23212
Contrôle et lubrification des
béquilles centrale et latérale
1. Béquille latérale
1. Béquille centrale
Contrôler le fonctionnement des
béquilles centrale et latérale avant
chaque départ et lubrifier les articula-
Lubrifiant recommandé :
Graisse à base de savon au lithium
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 68

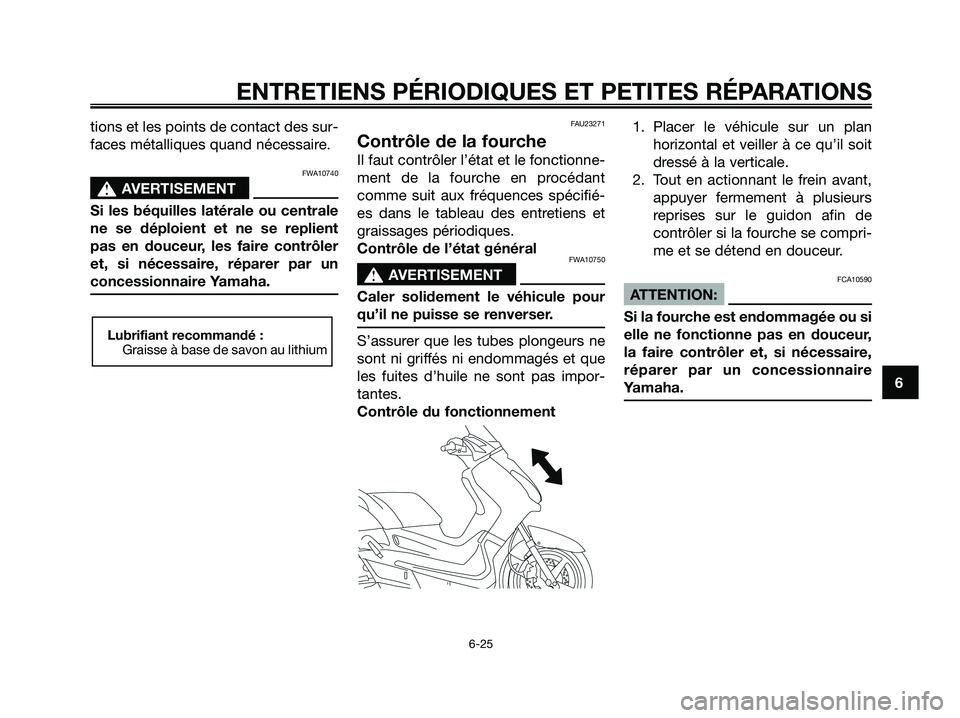

tions et les points de contact des sur-
faces métalliques quand nécessaire.
FWA10740
s s
AVERTISEMENT
Si les béquilles latérale ou centrale
ne se déploient et ne se replient
pas en douceur, les faire contrôler
et, si nécessaire, réparer par un
concessionnaire Yamaha.
FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionne-
ment de la fourche en procédant
comme suit aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FWA10750
s s
AVERTISEMENT
Caler solidement le véhicule pour
qu’il ne puisse se renverser.
S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.
Contrôle du fonctionnement1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs
reprises sur le guidon afin de
contrôler si la fourche se compri-
me et se détend en douceur.
FCA10590
ATTENTION:
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur,
la faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 69

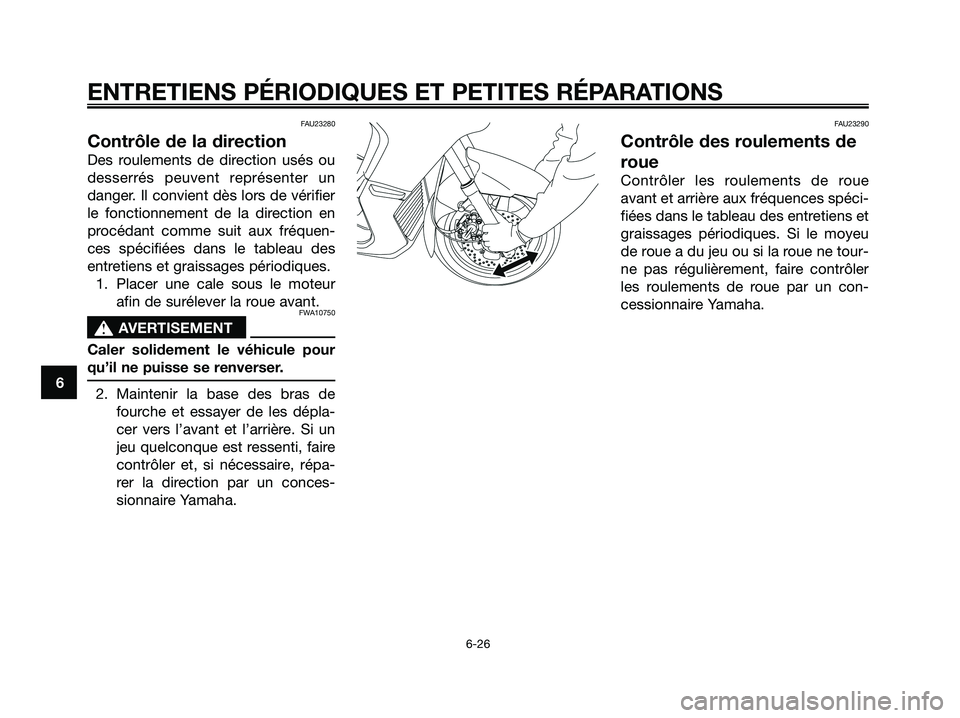

FAU23280
Contrôle de la direction
Des roulements de direction usés ou
desserrés peuvent représenter un
danger. Il convient dès lors de vérifier
le fonctionnement de la direction en
procédant comme suit aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques.
1. Placer une cale sous le moteur
afin de surélever la roue avant.
FWA10750
s s
AVERTISEMENT
Caler solidement le véhicule pour
qu’il ne puisse se renverser.
2. Maintenir la base des bras de
fourche et essayer de les dépla-
cer vers l’avant et l’arrière. Si un
jeu quelconque est ressenti, faire
contrôler et, si nécessaire, répa-
rer la direction par un conces-
sionnaire Yamaha.
FAU23290
Contrôle des roulements de
roue
Contrôler les roulements de roue
avant et arrière aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tour-
ne pas régulièrement, faire contrôler
les roulements de roue par un con-
cessionnaire Yamaha.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 70
