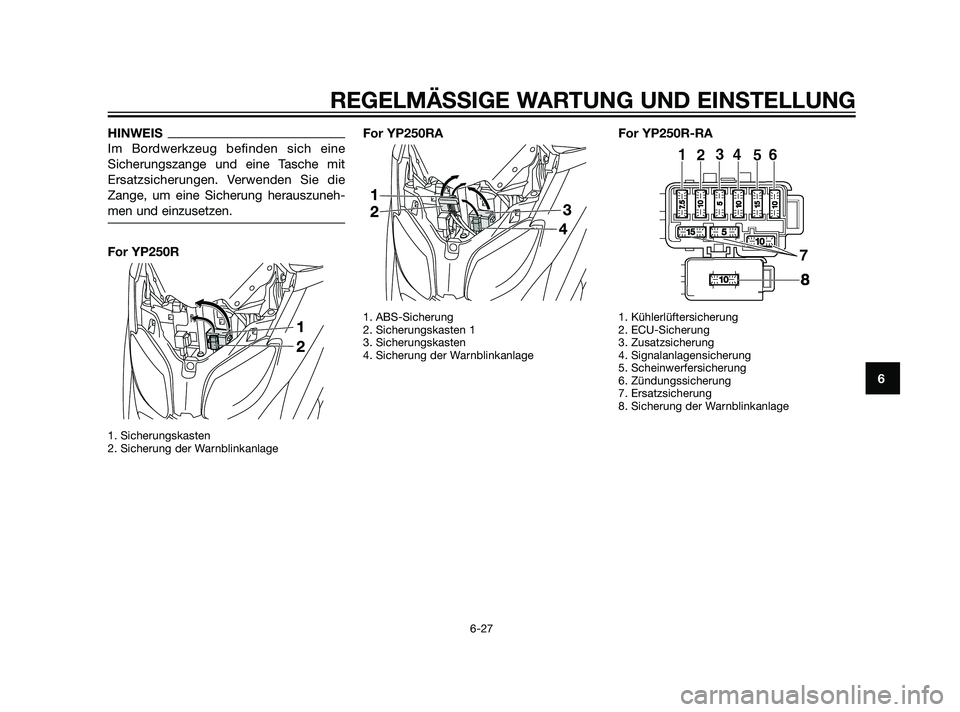

HINWEIS
Im Bordwerkzeug befinden sich eine
Sicherungszange und eine Tasche mit
Ersatzsicherungen. Verwenden Sie die
Zange, um eine Sicherung herauszuneh-
men und einzusetzen.
For YP250R
1. Sicherungskasten
2. Sicherung der Warnblinkanlage
For YP250RA
1. ABS-Sicherung
2. Sicherungskasten 1
3. Sicherungskasten
4. Sicherung der Warnblinkanlage
For YP250R-RA
1. Kühlerlüftersicherung
2. ECU-Sicherung
3. Zusatzsicherung
4. Signalanlagensicherung
5. Scheinwerfersicherung
6. Zündungssicherung
7. Ersatzsicherung
8. Sicherung der Warnblinkanlage
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
37P-F8199-G1 19/2/10 05:17 Página 71

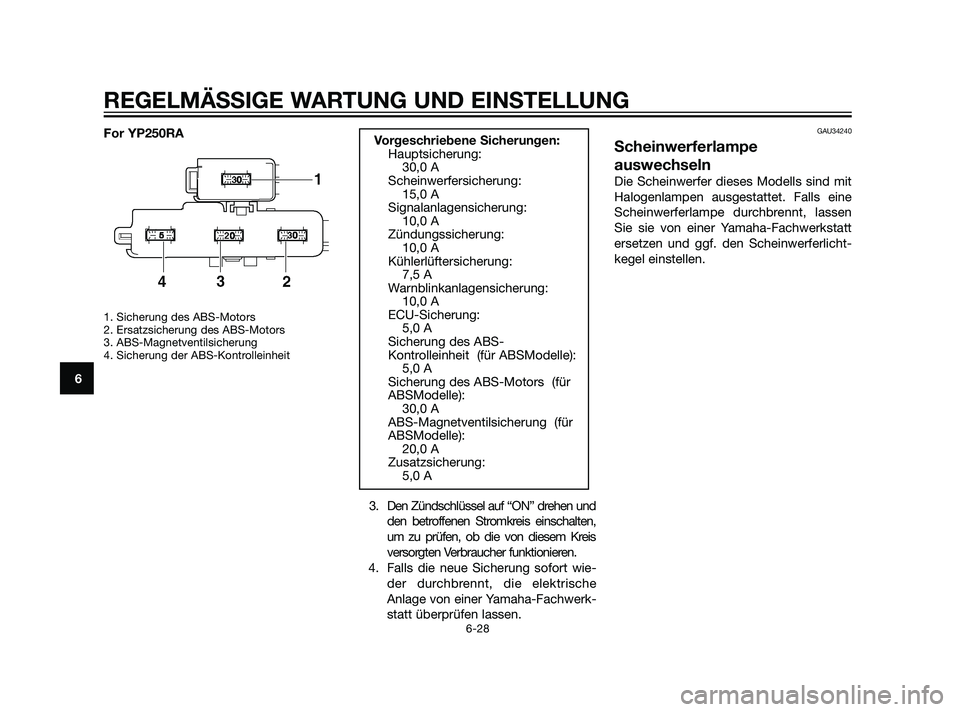

For YP250RA
1. Sicherung des ABS-Motors
2. Ersatzsicherung des ABS-Motors
3. ABS-Magnetventilsicherung
4. Sicherung der ABS-Kontrolleinheit
3. Den Zündschlüssel auf “ON” drehen und
den betroffenen Stromkreis einschalten,
um zu prüfen, ob die von diesem Kreis
versorgten Verbraucher funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fachwerk-
statt überprüfen lassen.
GAU34240
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt
ersetzen und ggf. den Scheinwerferlicht-
kegel einstellen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
10,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
7,5 A
Warnblinkanlagensicherung:
10,0 A
ECU-Sicherung:
5,0 A
Sicherung des ABS-
Kontrolleinheit (für ABSModelle):
5,0 A
Sicherung des ABS-Motors (für
ABSModelle):
30,0 A
ABS-Magnetventilsicherung (für
ABSModelle):
20,0 A
Zusatzsicherung:
5,0 A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
37P-F8199-G1 19/2/10 05:17 Página 72

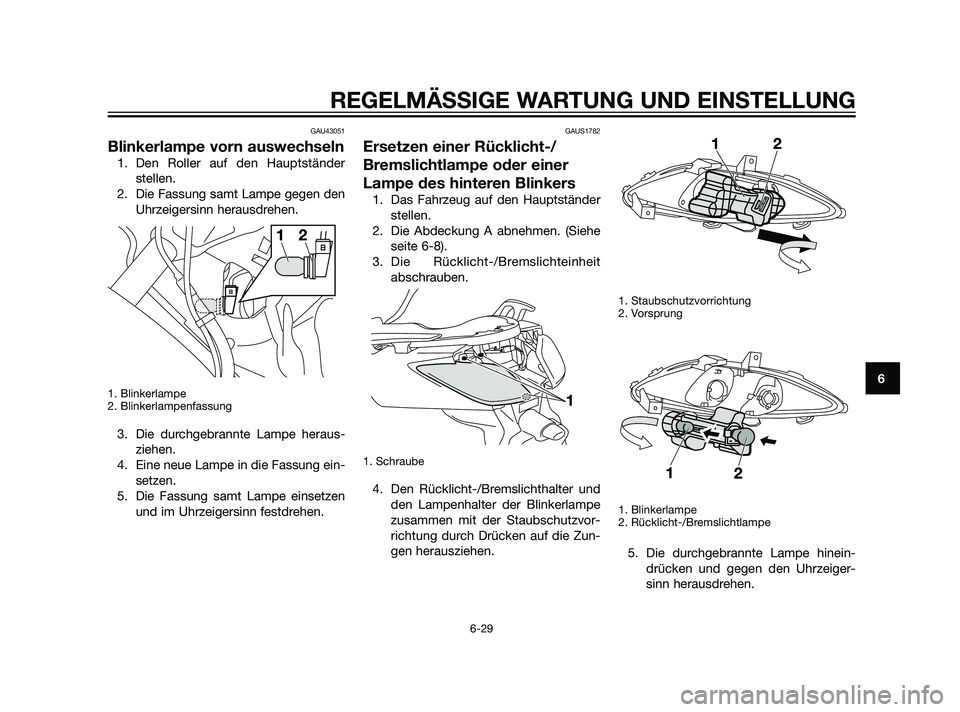

GAU43051
Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer
stellen.
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampe
2. Blinkerlampenfassung
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
GAUS1782
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung A abnehmen. (Siehe
seite 6-8).
3. Die Rücklicht-/Bremslichteinheit
abschrauben.
1. Schraube
4. Den Rücklicht-/Bremslichthalter und
den Lampenhalter der Blinkerlampe
zusammen mit der Staubschutzvor-
richtung durch Drücken auf die Zun-
gen herausziehen.
1. Staubschutzvorrichtung
2. Vorsprung
1. Blinkerlampe
2. Rücklicht-/Bremslichtlampe
5. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
37P-F8199-G1 19/2/10 05:17 Página 73

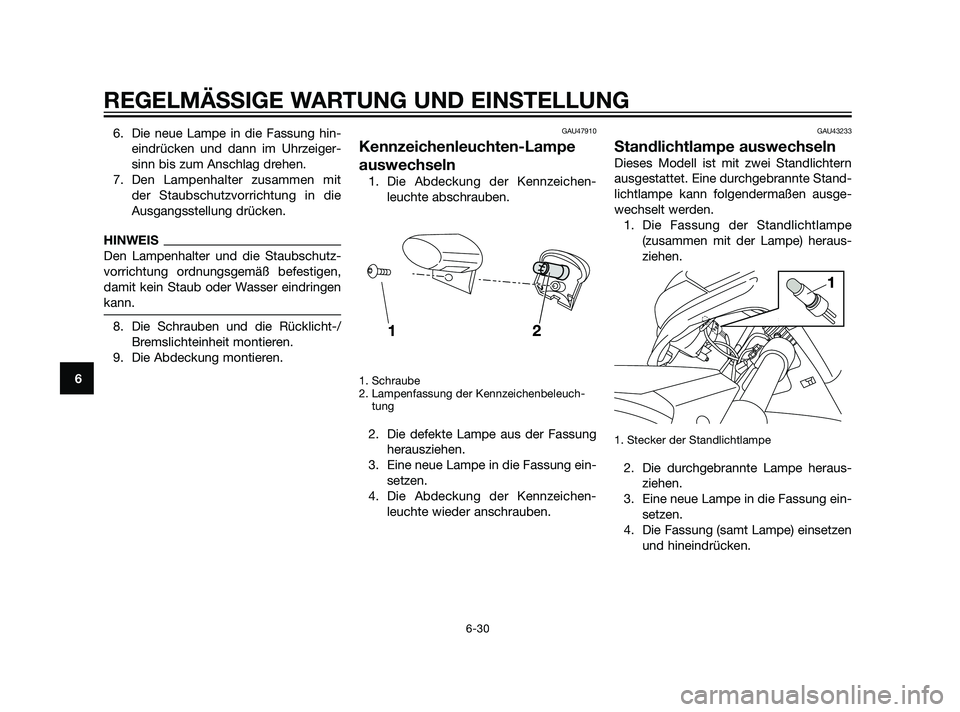

6. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
7. Den Lampenhalter zusammen mit
der Staubschutzvorrichtung in die
Ausgangsstellung drücken.
HINWEIS
Den Lampenhalter und die Staubschutz-
vorrichtung ordnungsgemäß befestigen,
damit kein Staub oder Wasser eindringen
kann.
8. Die Schrauben und die Rücklicht-/
Bremslichteinheit montieren.
9. Die Abdeckung montieren.
GAU47910
Kennzeichenleuchten-Lampe
auswechseln
1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
1. Schraube
2. Lampenfassung der Kennzeichenbeleuch-
tung
2. Die defekte Lampe aus der Fassung
herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Abdeckung der Kennzeichen-
leuchte wieder anschrauben.
GAU43233
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Fassung der Standlichtlampe
(zusammen mit der Lampe) heraus-
ziehen.
1. Stecker der Standlichtlampe
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.


REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
37P-F8199-G1 19/2/10 05:17 Página 74

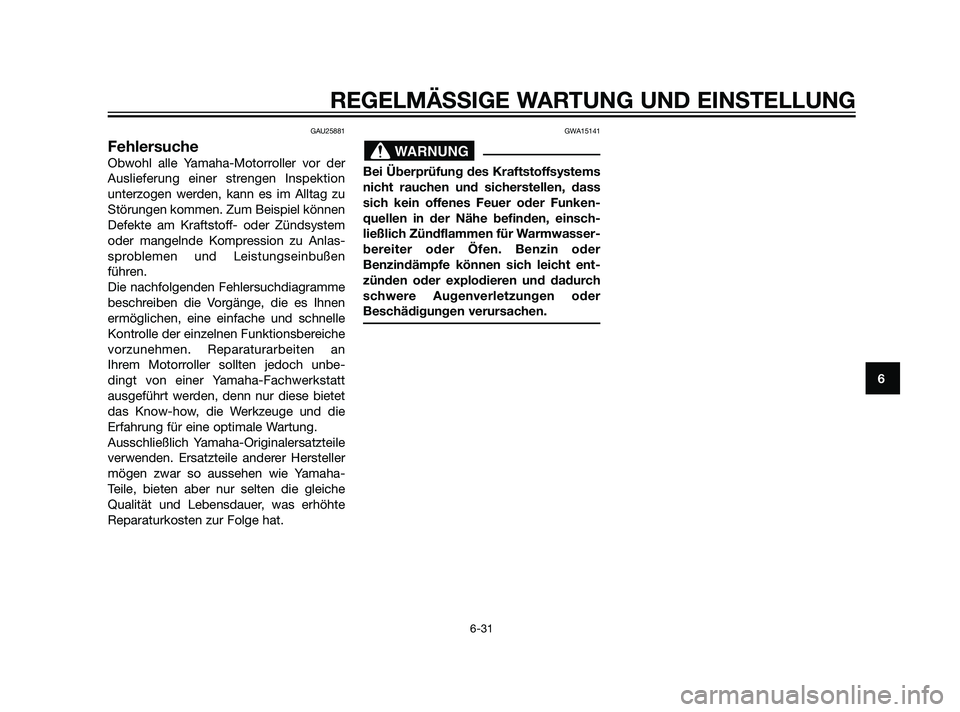

GAU25881
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorroller sollten jedoch unbe-
dingt von einer Yamaha-Fachwerkstatt
ausgeführt werden, denn nur diese bietet
das Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
37P-F8199-G1 19/2/10 05:17 Página 75

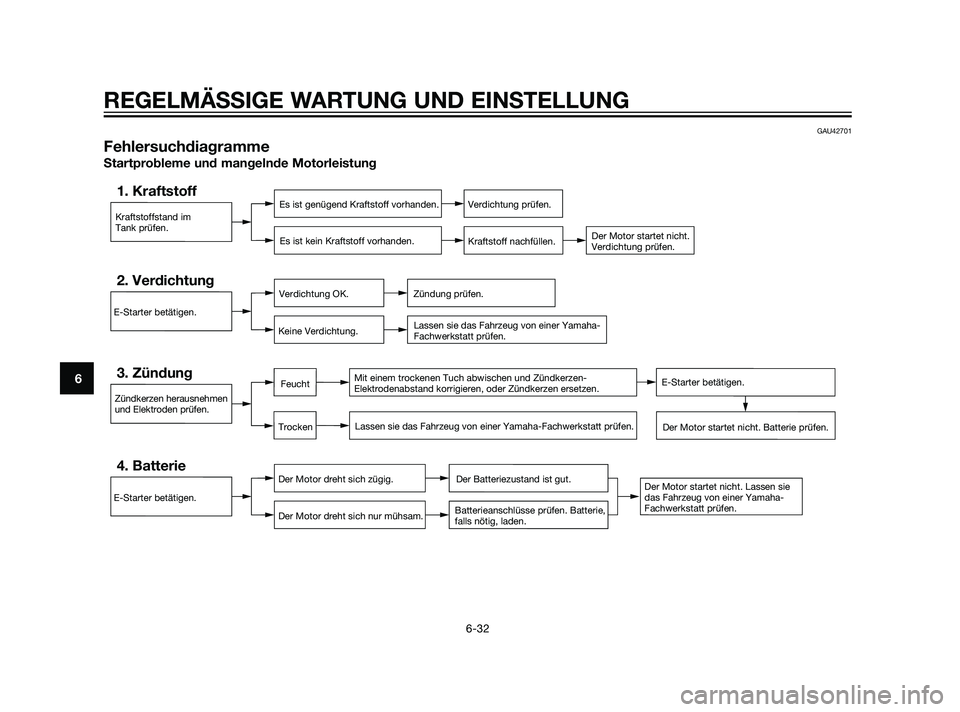

GAU42701
Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtE-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
37P-F8199-G1 19/2/10 05:17 Página 76

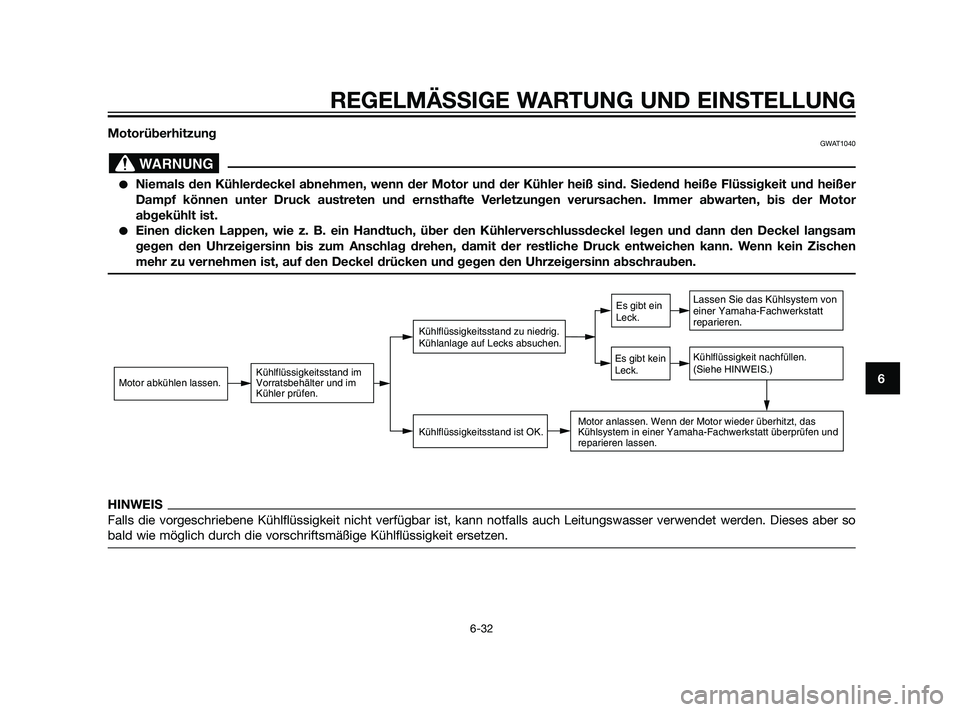

MotorüberhitzungGWAT1040
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor
abgekühlt ist.
Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam
gegen den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen
mehr zu vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so
bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
Motor abkühlen lassen.Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.
Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
37P-F8199-G1 19/2/10 05:17 Página 77

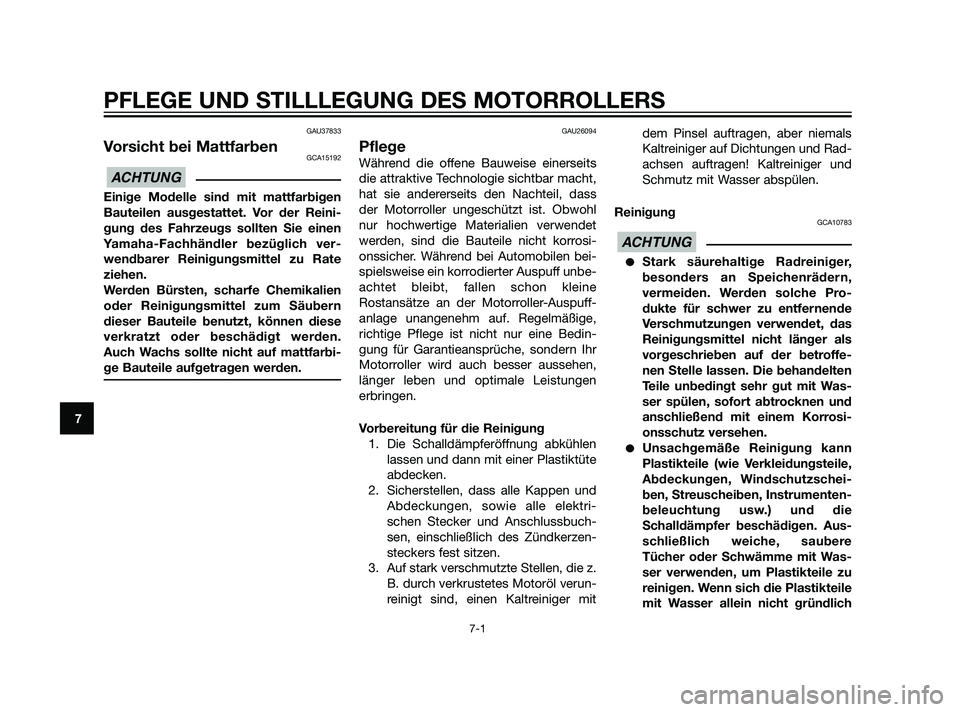

GAU37833
Vorsicht bei MattfarbenGCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate
ziehen.
Werden Bürsten, scharfe Chemikalien
oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbi-
ge Bauteile aufgetragen werden.
GAU26094
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass
der Motorroller ungeschützt ist. Obwohl
nur hochwertige Materialien verwendet
werden, sind die Bauteile nicht korrosi-
onssicher. Während bei Automobilen bei-
spielsweise ein korrodierter Auspuff unbe-
achtet bleibt, fallen schon kleine
Rostansätze an der Motorroller-Auspuff-
anlage unangenehm auf. Regelmäßige,
richtige Pflege ist nicht nur eine Bedin-
gung für Garantieansprüche, sondern Ihr
Motorroller wird auch besser aussehen,
länger leben und optimale Leistungen
erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektri-
schen Stecker und Anschlussbuch-
sen, einschließlich des Zündkerzen-
steckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mitdem Pinsel auftragen, aber niemals
Kaltreiniger auf Dichtungen und Rad-
achsen auftragen! Kaltreiniger und
Schmutz mit Wasser abspülen.
Reinigung
GCA10783
Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche Pro-
dukte für schwer zu entfernende
Verschmutzungen verwendet, das
Reinigungsmittel nicht länger als
vorgeschrieben auf der betroffe-
nen Stelle lassen. Die behandelten
Teile unbedingt sehr gut mit Was-
ser spülen, sofort abtrocknen und
anschließend mit einem Korrosi-
onsschutz versehen.
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere
Tücher oder Schwämme mit Was-
ser verwenden, um Plastikteile zu
reinigen. Wenn sich die Plastikteile
mit Wasser allein nicht gründlich
ACHTUNG
ACHTUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-1
7
37P-F8199-G1 19/2/10 05:17 Página 78

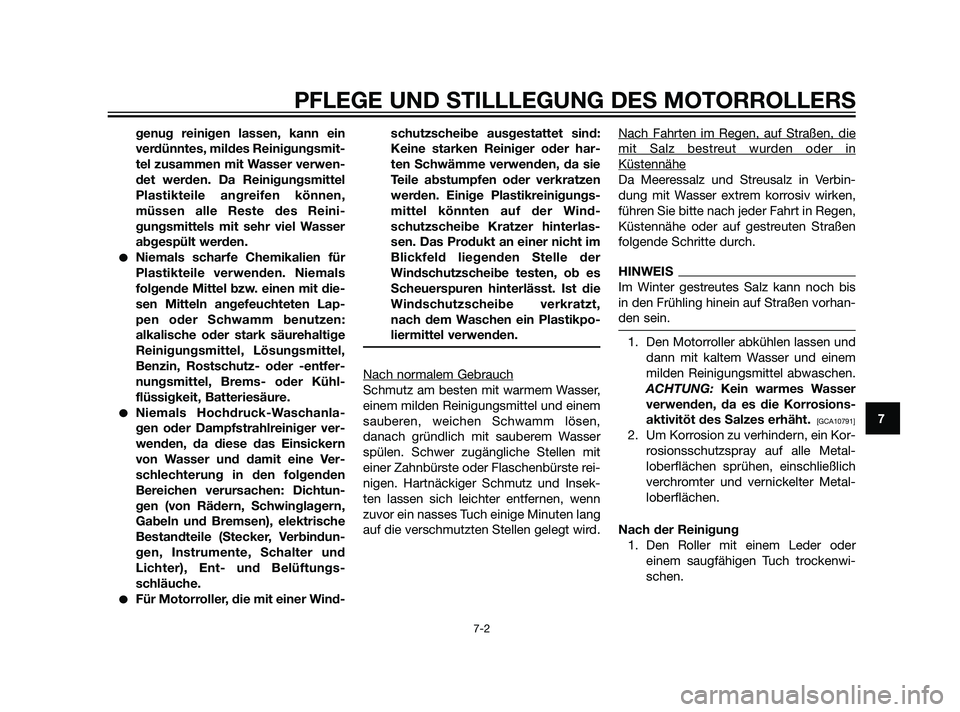

genug reinigen lassen, kann ein
verdünntes, mildes Reinigungsmit-
tel zusammen mit Wasser verwen-
det werden. Da Reinigungsmittel
Plastikteile angreifen können,
müssen alle Reste des Reini-
gungsmittels mit sehr viel Wasser
abgespült werden.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals
folgende Mittel bzw. einen mit die-
sen Mitteln angefeuchteten Lap-
pen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühl-
flüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden
Bereichen verursachen: Dichtun-
gen (von Rädern, Schwinglagern,
Gabeln und Bremsen), elektrische
Bestandteile (Stecker, Verbindun-
gen, Instrumente, Schalter und
Lichter), Ent- und Belüftungs-
schläuche.
Für Motorroller, die mit einer Wind-schutzscheibe ausgestattet sind:
Keine starken Reiniger oder har-
ten Schwämme verwenden, da sie
Teile abstumpfen oder verkratzen
werden. Einige Plastikreinigungs-
mittel könnten auf der Wind-
schutzscheibe Kratzer hinterlas-
sen. Das Produkt an einer nicht im
Blickfeld liegenden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt,
nach dem Waschen ein Plastikpo-
liermittel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen,
danach gründlich mit sauberem Wasser
spülen. Schwer zugängliche Stellen mit
einer Zahnbürste oder Flaschenbürste rei-
nigen. Hartnäckiger Schmutz und Insek-
ten lassen sich leichter entfernen, wenn
zuvor ein nasses Tuch einige Minuten lang
auf die verschmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS
Im Winter gestreutes Salz kann noch bis
in den Frühling hinein auf Straßen vorhan-
den sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:Kein warmes Wasser
verwenden, da es die Korrosions-
aktivitöt des Salzes erhäht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
7
37P-F8199-G1 19/2/10 05:17 Página 79

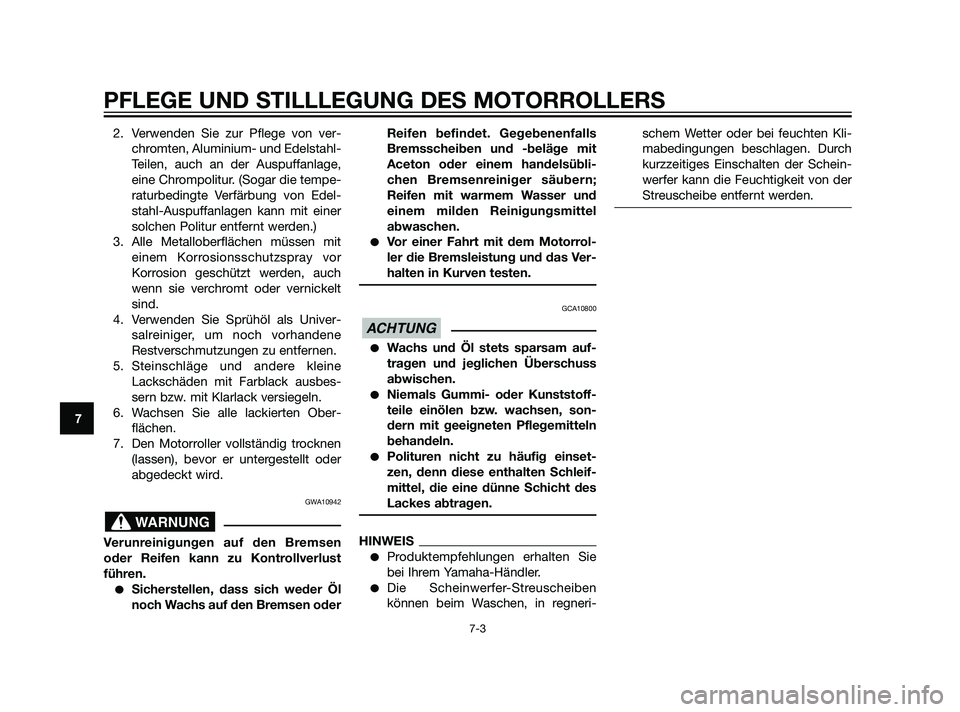

2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit
einem Korrosionsschutzspray vor
Korrosion geschützt werden, auch
wenn sie verchromt oder vernickelt
sind.
4. Verwenden Sie Sprühöl als Univer-
salreiniger, um noch vorhandene
Restverschmutzungen zu entfernen.
5. Steinschläge und andere kleine
Lackschäden mit Farblack ausbes-
sern bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Ober-
flächen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
GWA10942
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust
führen.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oderReifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und
einem milden Reinigungsmittel
abwaschen.
Vor einer Fahrt mit dem Motorrol-
ler die Bremsleistung und das Ver-
halten in Kurven testen.
GCA10800
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuss
abwischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einset-
zen, denn diese enthalten Schleif-
mittel, die eine dünne Schicht des
Lackes abtragen.
HINWEIS
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben
können beim Waschen, in regneri-schem Wetter oder bei feuchten Kli-
mabedingungen beschlagen. Durch
kurzzeitiges Einschalten der Schein-
werfer kann die Feuchtigkeit von der
Streuscheibe entfernt werden.
ACHTUNG
WARNUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
7
37P-F8199-G1 19/2/10 05:17 Página 80
