YAMAHA XMAX 125 2013 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
Surriscaldamento del motore
AVVERTENZA
HWA10400
●
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
●
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2ABH2H0.book Page 35 Wednesday, August 29, 2012 4:26 PM

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
7
HAU37833
Verniciatura opaca, prestare at-
tenzione ATTENZIONE
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU26094
Pulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. Ruggine e
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compromet-
terebbe irrimediabilmente l’estetica di uno
scooter. Una pulizia frequente e appropria-
ta, non soltanto soddisfa le condizioni di ga-
ranzia, bensì mantiene l’estetica dello
scooter, ne allunga la durata e ne ottimizza
le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i connettori e gli elementi di connessio-
ne elettrici, cappuccio candela com-
preso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE
HCA10783
●
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
●
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
U2ABH2H0.book Page 1 Wednesday, August 29, 2012 4:26 PM

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-2
7
●
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
●
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
●
Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o spu-
gne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue:NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente lo
scooter prima di rimessarlo o di coprir-
lo.
U2ABH2H0.book Page 2 Wednesday, August 29, 2012 4:26 PM

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
AVVERTENZA
HWA10942
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.●
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi freni e i le
guarnizioni dei freni con un deter-
gente per dischi freni o con acetone
e lavare i pneumatici con acqua cal-
da ed un detergente neutro.
●
Prima di utilizzare lo scooter, prova-
re la sua capacità di frenata ed il
comportamento in curva.
ATTENZIONE
HCA10800
●
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
●
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
●
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA●
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
●
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU36563
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria. Accertarsi
che il motore e l’impianto di scarico si siano
raffreddati prima di coprire lo scooter.ATTENZIONE
HCA10820
●
Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
●
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U2ABH2H0.book Page 3 Wednesday, August 29, 2012 4:26 PM

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
7
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare lo scooter in modo che entrambe
le ruote non tocchino terra. In alterna-
tiva, far girare le ruote di poco ogni
mese in modo da prevenire il danneg-
giamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-27.NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare lo scooter.
U2ABH2H0.book Page 4 Wednesday, August 29, 2012 4:26 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
YP125R 2201 mm (86.7 in)
YP125RA 2201 mm (86.7 in)
YP125R Sport 2201 mm (86.7 in)
YP125RA Business 2370 mm (93.3 in)
Larghezza totale:
776 mm (30.6 in)
Altezza totale:
YP125R 1214 mm (47.8 in)
YP125RA 1337 mm (52.6 in)
YP125R Sport 1337 mm (52.6 in)
YP125RA Business 1387 mm (54.6 in)
Altezza alla sella:
792 mm (31.2 in)
Passo:
1535 mm (60.4 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
1805 mm (71.1 in)Peso:Peso in ordine di marcia:
YP125R 174 kg (385 lb)
YP125RA 183 kg (403 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
124 cm³Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)
Rapporto di compressione:
11.20 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Olio della trasmissione finale:Tipo:
YAMALUBE 10W-40 oppure olio motore
SAE 10W-30 tipo SE
Quantità:
0.21 L (0.22 US qt, 0.18 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
1.00 L (1.06 US qt, 0.88 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
11.8 L (3.12 US gal, 2.60 Imp.gal)
Quantità di riserva carburante:
2.0 L (0.53 US gal, 0.44 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
1B91 00Candela/-e:Produttore/modello:
NGK/CPR9EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)

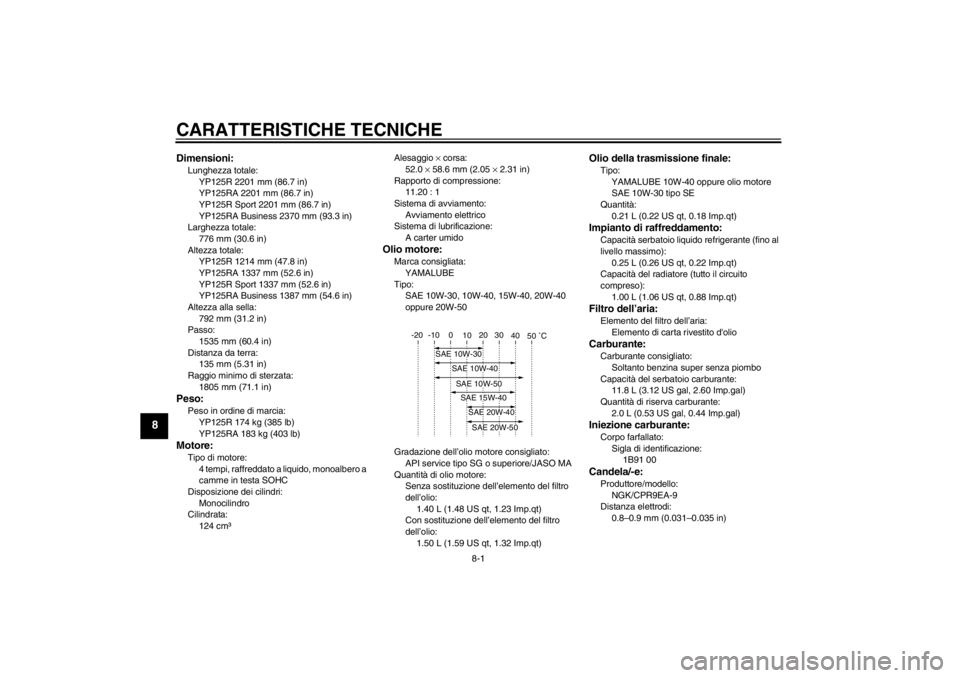

-20 -10 0
10 20 30
40
50 C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2ABH2H0.book Page 1 Wednesday, August 29, 2012 4:26 PM

CARATTERISTICHE TECNICHE
8-2
8
Frizione:Tipo di frizione:
A secco, centrifuga automaticaTrasmissione:Rapporto di riduzione primaria:
(1.000)
Trasmissione finale:
Ad ingranaggi
Rapporto di riduzione secondaria:
41/14 × 44/13 (9.912)
Tipo di trasmissione:
A cinghia trapezoidale, automaticaParte ciclistica:Tipo di telaio:
Scocca inferiore
Angolo di incidenza:
28.00 grado
Avancorsa:
100 mm (3.9 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Produttore/modello:
PIRELLI / GTS23
Produttore/modello:
MICHELIN / GOLD STANDARD
Produttore/modello:
MICHELIN / CITYGRIP
Produttore/modello:
METZELER / FEELFREE
Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Produttore/modello:
PIRELLI / GTS24
Produttore/modello:
MICHELIN / GOLD STANDARD
Produttore/modello:
MICHELIN / CITYGRIP
Produttore/modello:
METZELER / FEELFREECarico:Carico massimo:
YP125R 180 kg (398 lb)
YP125RA 172 kg (379 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
190 kPa (1.90 kgf/cm², 28 psi)
Posteriore:
220 kPa (2.20 kgf/cm², 32 psi)
Condizione di carico:
YP125R 90–180 kg (198–398 lb)
YP125RA 90–172 kg (198–379 lb)
Anteriore:
210 kPa (2.10 kgf/cm², 30 psi)Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15 x MT3.5Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
14 x MT3.75Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
110.0 mm (4.33 in)
U2ABH2H0.book Page 2 Wednesday, August 29, 2012 4:26 PM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
95.0 mm (3.74 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GTX9-BS
Tensione, capacità:
12 V, 8.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro anabbagliante:
12 V, 55.0 W × 1
Faro abbagliante:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
12 V, 2.0 W × 3
Spia abbagliante:
12 V, 1.4 W × 1
Spia degli indicatori di direzione:
12 V, 1.4 W × 2
Spia problemi al motore:
12 V, 1.4 W x 1
Spia dell’ABS:
YP125RA 12 V, 1.4 W × 1
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile ECU:
5.0 A
Fusibile della centralina dell’ABS:
YP125RA 5.0 A
Fusibile del motorino dell’ABS:
YP125RA 30.0 AFusibile di backup:
5.0 A
U2ABH2H0.book Page 3 Wednesday, August 29, 2012 4:26 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26410

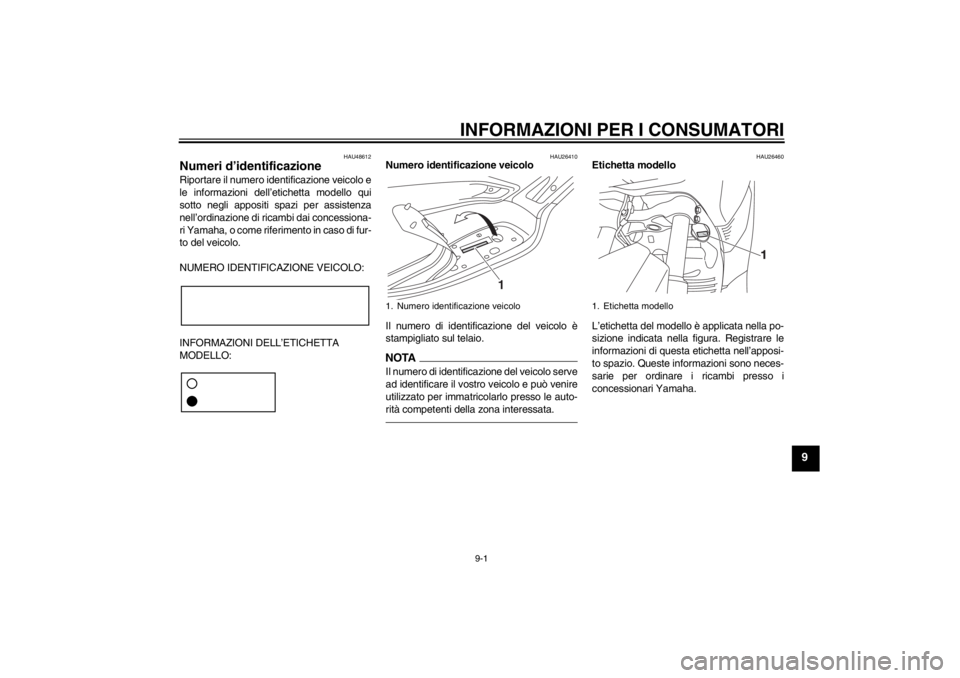

Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti della zona interessata.
HAU26460
Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
U2ABH2H0.book Page 1 Wednesday, August 29, 2012 4:26 PM

INDICE ANALITICOAABS (per modelli con ABS)................... 3-12
Accelerazione e decelerazione ............... 5-3
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-10
Assiemi ammortizzatori, regolazione .... 3-19
Avvio del mezzo ...................................... 5-2BBatteria.................................................. 6-27
Bauletto ................................................. 3-18
Blocchetto accensione/bloccasterzo ....... 3-2CCandela, controllo ................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-14
Carburante, consigli per ridurne il
consumo ............................................... 5-4
Carenatura e pannello, rimozione e
installazione .......................................... 6-8
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ..................... 6-25
Cavalletto laterale ................................. 3-20
Cavi, controllo e lubrificazione .............. 6-24
Commutatore luce abbagliante/
anabbagliante ..................................... 3-11
Consigli per una guida sicura.................. 1-5
Contagiri.................................................. 3-5
Convertitori catalitici .............................. 3-16
Cuscinetti ruote, controllo ..................... 6-27DDisplay multifunzione .............................. 3-5EElementi filtranti del filtro aria e del
carter cinghia trapezoidale ................. 6-16Etichetta modello .................................... 9-1
FForcella, controllo ................................. 6-26
Frenatura ................................................ 5-3
Fusibili, sostituzione ............................. 6-28GGioco della leva freno anteriore e
posteriore, controllo............................ 6-20
Gioco della manopola acceleratore,
regolazione......................................... 6-17
Gioco valvole ........................................ 6-18IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-11
Interruttore dell’avvisatore acustico ...... 3-11
Interruttore di segnalazione luce
abbagliante......................................... 3-11
Interruttore indicatori di direzione ......... 3-11
Interruttore luci d’emergenza ................ 3-11
Interruttori manubrio ............................. 3-10KKit attrezzi ............................................... 6-2LLampada faro, sostituzione .................. 6-30
Lampada indicatore di direzione
(anteriore), sostituzione...................... 6-30
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-32
Lampada luce fanalino posteriore/stop
oppure lampada indicatore di
direzione posteriore, sostituzione....... 6-31
Leva freno, anteriore ............................ 3-12
Leva freno, posteriore........................... 3-12
Leve freno, lubrificazione...................... 6-24Liquido freni, sostituzione...................... 6-23
Liquido refrigerante ............................... 6-14
Livello liquido freni, controllo ................. 6-22
Luce targa ............................................. 6-32
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni ............................................... 6-3NNumeri d’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore............................................ 6-10
Olio trasmissione finale ......................... 6-13PParcheggio .............................................. 5-5
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-21
Pneumatici ............................................ 6-18
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................. 3-22
Pulizia...................................................... 7-1RRicerca ed eliminazione guasti ............. 6-33
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-4
Ruote..................................................... 6-20SSella ...................................................... 3-16
Sistema d’interruzione circuito
accensione.......................................... 3-20
U2ABH2H0.book Page 1 Wednesday, August 29, 2012 4:26 PM
