Entretien périodique et réglage
8-24
8
FAU23115
Contrôle et lubrification de la
poignée et du câble d es gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’em-
pêche pas parfaitement la pénétration
d’eau, même lorsqu’il est monté correcte-
ment. Il convient donc de veiller à ne pas
verser directement de l’eau sur le cache ou
le câble lors du lavage du véhicule. En cas
d’encrassement, essuyer le câble ou le
cache avec un chiffon humide.
FAU23173
Lubrification des leviers de frein
avant et arrièreLevier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.ZAUM1961ZAUM1962
Lubrifiant recomman dé:
Graisse silicone
UB9YF0F0.book Page 24 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-25
8
FAU23215

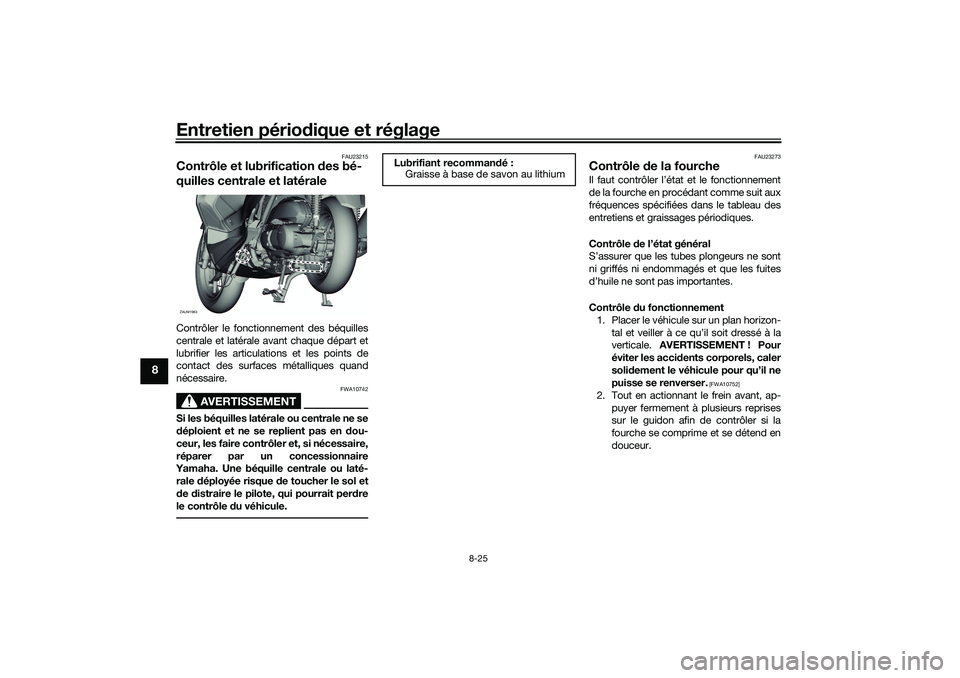

Contrôle et lubrification des bé-
quilles centrale et latéraleContrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand
nécessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
d éploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ZAUM1963
Lubrifiant recommand é:
Graisse à base de savon au lithium
UB9YF0F0.book Page 25 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-26
8
ATTENTION
FCA10591

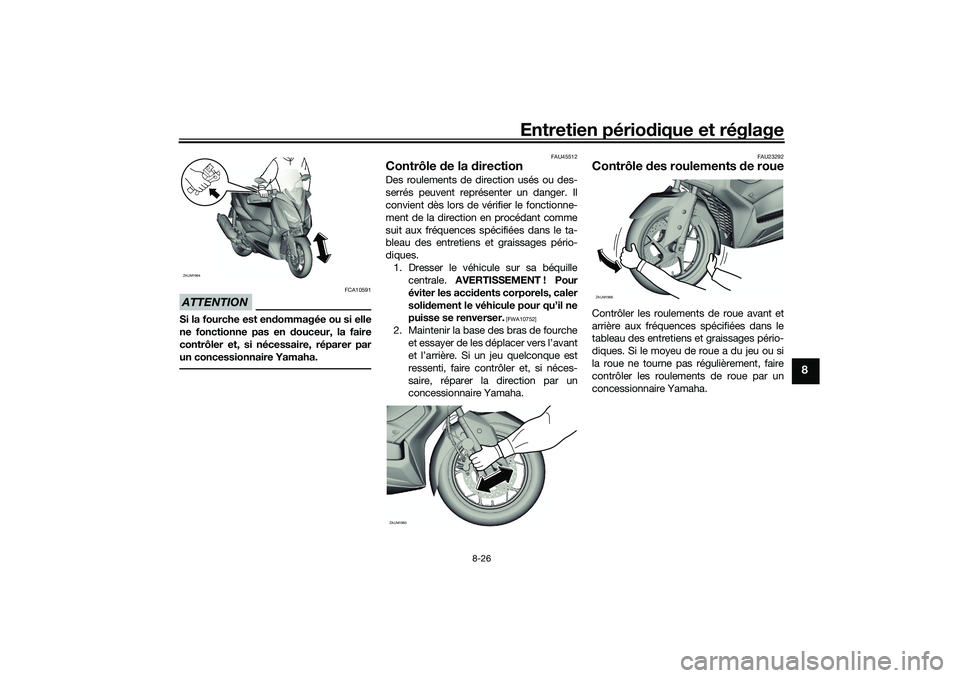

Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45512
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Dresser le véhicule sur sa béquille centrale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
ZAUM1964
ZAUM1965
ZAUM1966
UB9YF0F0.book Page 26 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-27
8
FAU60691

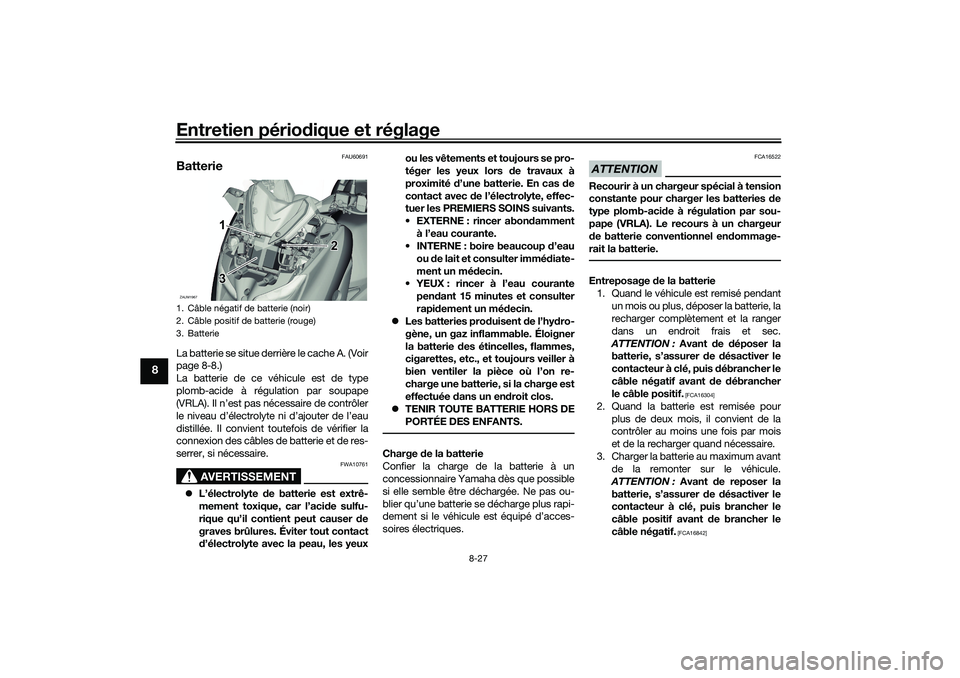

BatterieLa batterie se situe derrière le cache A. (Voir
page 8-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors
de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que possible
si elle semble être déchargée. Ne pas ou-
blier qu’une batterie se décharge plus rapi-
dement si le véhicule est équipé d’acces-
soires électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries d e
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d e désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d e désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
3. BatterieZAUM1967
3 3
3 2
21
1
UB9YF0F0.book Page 27 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-28
8
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque d e l’endommager de façon ir-
réversible.
FAUN2581

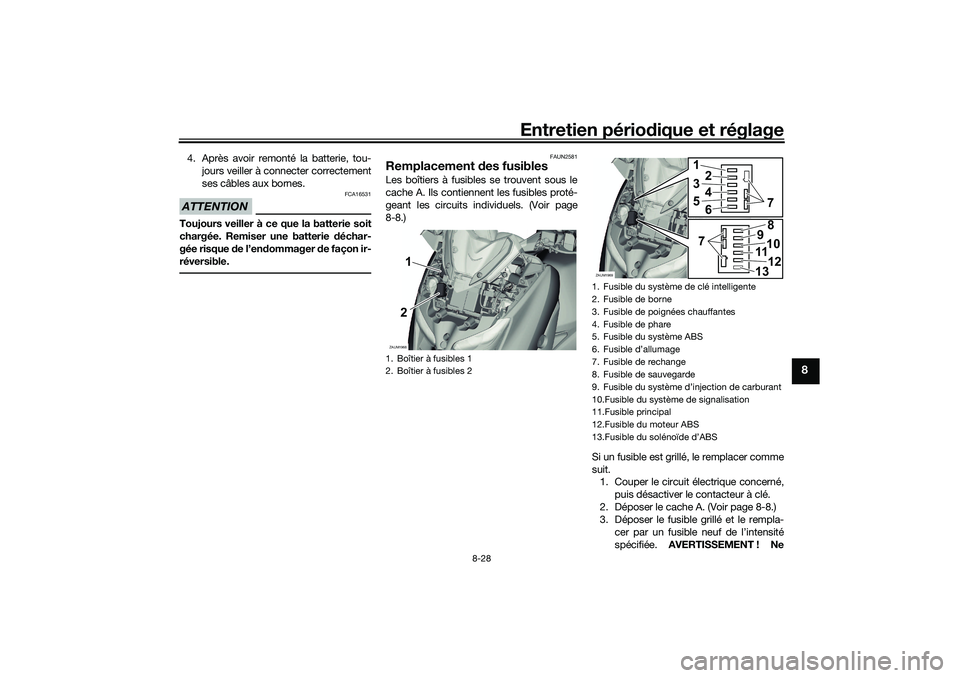

Remplacement des fusiblesLes boîtiers à fusibles se trouvent sous le
cache A. Ils contiennent les fusibles proté-
geant les circuits individuels. (Voir page
8-8.)
Si un fusible est grillé, le remplacer comme
suit.1. Couper le circuit électrique concerné,
puis désactiver le contacteur à clé.
2. Déposer le cache A. (Voir page 8-8.)
3. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne1. Boîtier à fusibles 1
2. Boîtier à fusibles 2ZAUM19682 2
21
1
1. Fusible du système de clé intelligente
2. Fusible de borne
3. Fusible de poignées chauffantes
4. Fusible de phare
5. Fusible du système ABS
6. Fusible d’allumage
7. Fusible de rechange
8. Fusible de sauvegarde
9. Fusible du système d’injection de carburant
10.Fusible du système de signalisation
11.Fusible principal
12.Fusible du moteur ABS
13.Fusible du solénoïde d’ABSZAUM1969
1
2
3
4
5
67
7891011
12
13
UB9YF0F0.book Page 28 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-29
8
pas utiliser de fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
4. Activer le contacteur à clé, puis allu-
mer le circuit électrique concerné afin
de vérifier si le dispositif électrique
fonctionne.N.B.Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un
concessionnaire Yamaha.5. Reposer le cache A. (Voir page 8-8.)
FAUN2261

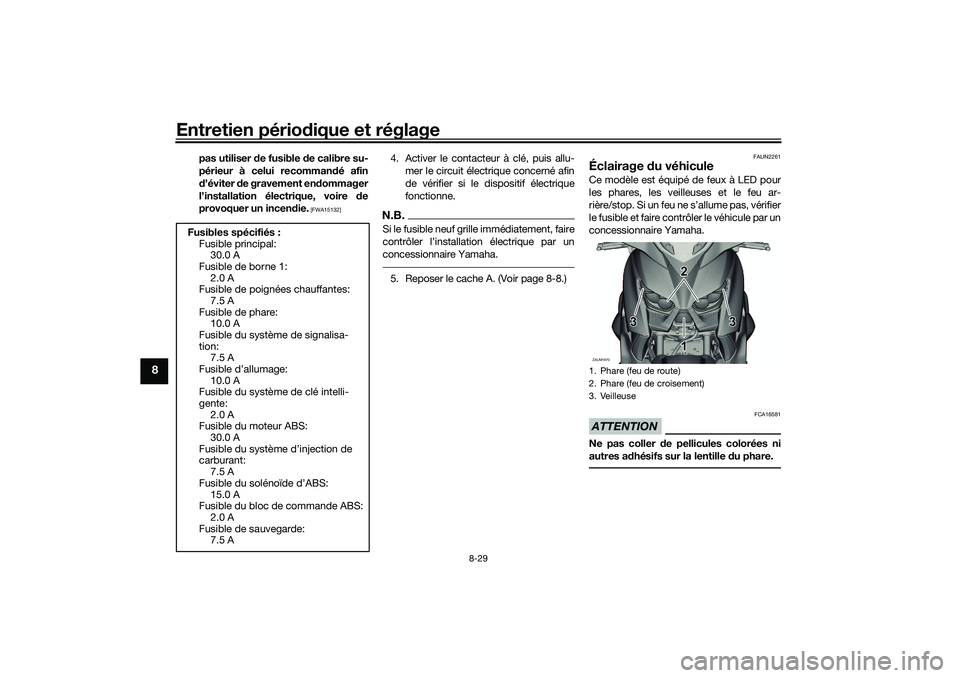

Éclairage du véhiculeCe modèle est équipé de feux à LED pour
les phares, les veilleuses et le feu ar-
rière/stop. Si un feu ne s’allume pas, vérifier
le fusible et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille du phare.
Fusibles spécifiés :
Fusible principal:30.0 A
Fusible de borne 1:
2.0 A
Fusible de poignées chauffantes: 7.5 A
Fusible de phare: 10.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage:
10.0 A
Fusible du système de clé intelli-
gente:
2.0 A
Fusible du moteur ABS: 30.0 A
Fusible du système d’injection de
carburant: 7.5 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du bloc de commande ABS:
2.0 A
Fusible de sauvegarde: 7.5 A
1. Phare (feu de route)
2. Phare (feu de croisement)
3. VeilleuseZAUM1970
2 2
2
3
33 3
31
1
UB9YF0F0.book Page 29 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-30
8
FAU39881
Clignotant avantSi un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
FAUT1331
Ampoule de clignotant arrièreSi un clignotant arrière ne s’allume pas,
faire contrôler le circuit électrique ou faire
remplacer l’ampoule par un concession-
naire Yamaha.
FAU78560
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-

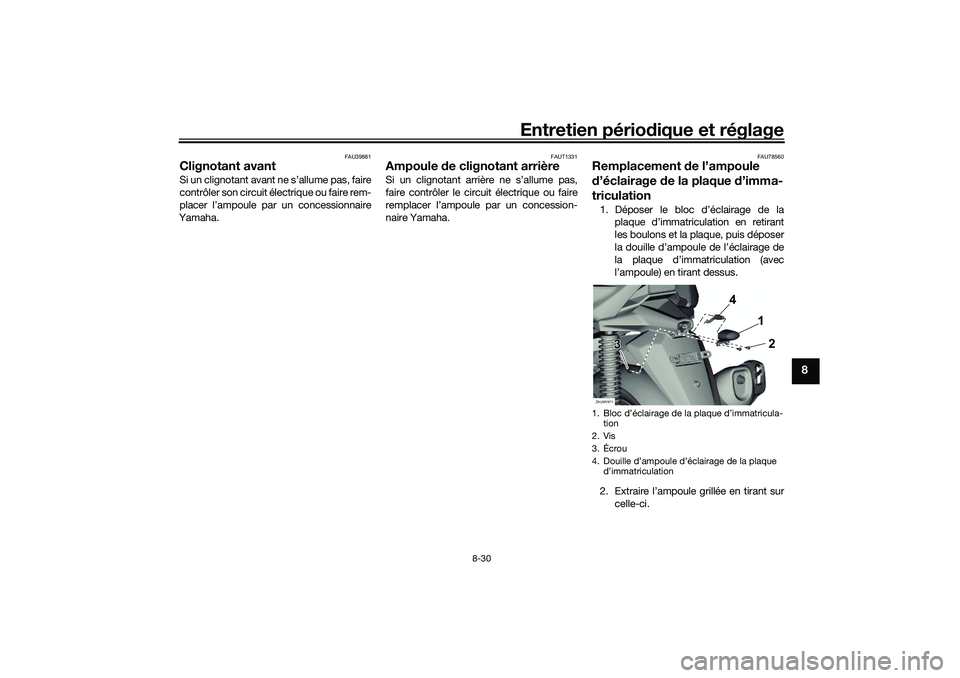

triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les boulons et la plaque, puis déposer
la douille d’ampoule de l’éclairage de
la plaque d’immatriculation (avec
l’ampoule) en tirant dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci.1. Bloc d’éclairage de la plaque d’immatricula-tion
2. Vis
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque d’immatriculationZAUM1971
2 2
2
4
4
1
1
3
3
UB9YF0F0.book Page 30 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-31
8

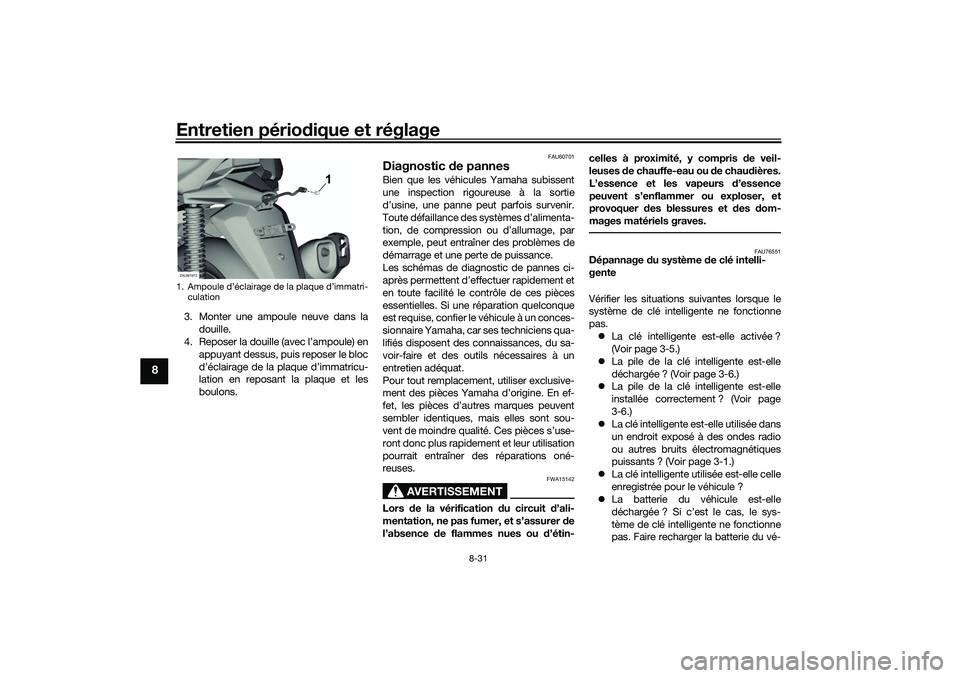

3. Monter une ampoule neuve dans la
douille.
4. Reposer la douille (avec l’ampoule) en
appuyant dessus, puis reposer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant la plaque et les
boulons.
FAU60701
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin- celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d ’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et d es dom-
mages matériels graves.
FAU76551
Dépannage du système de clé intelli-
gente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.  La clé intelligente est-elle activée ?
(Voir page 3-5.)
 La pile de la clé intelligente est-elle
déchargée ? (Voir page 3-6.)
 La pile de la clé intelligente est-elle
installée correctement ? (Voir page
3-6.)
 La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
 La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
 La batterie du véhicule est-elle
déchargée ? Si c’est le cas, le sys-
tème de clé intelligente ne fonctionne
pas. Faire recharger la batterie du vé-
1. Ampoule d’éclairage de la plaque d’immatri-
culationZAUM1972
1 1
1
UB9YF0F0.book Page 31 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-32
8

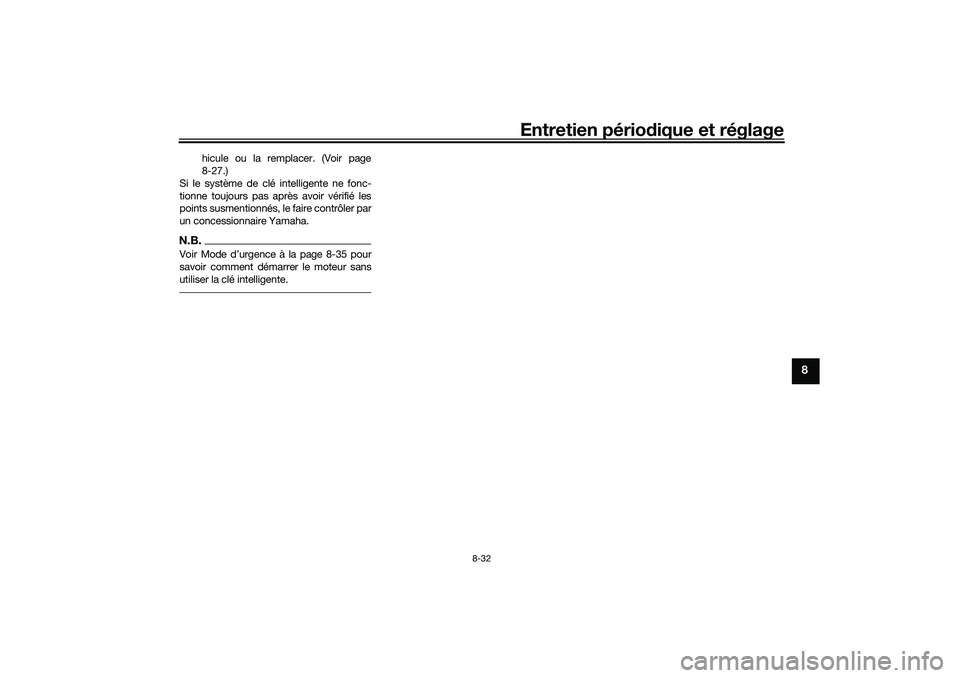

hicule ou la remplacer. (Voir page
8-27.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.Voir Mode d’urgence à la page 8-35 pour
savoir comment démarrer le moteur sans
utiliser la clé intelligente.
UB9YF0F0.book Page 32 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-33
8
FAU86350

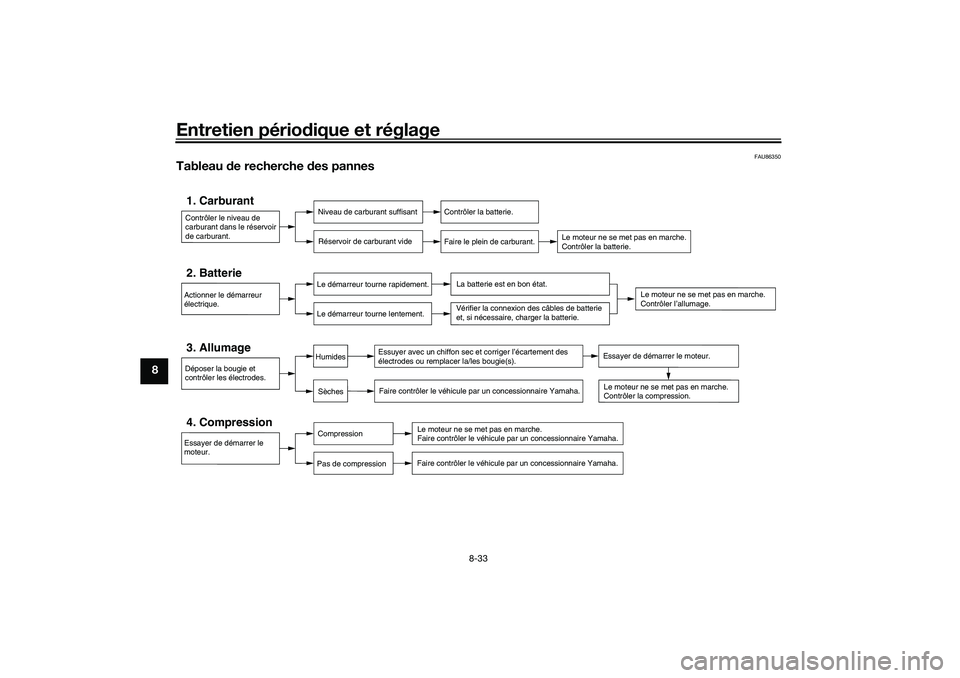

Tableau de recherche des pannesContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Essayer de démarrer le
moteur.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer avec un chiffon sec et corriger l’écartement des
électrodes ou remplacer la/les bougie(s). Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Essayer de démarrer le moteur.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Vérifier la connexion des câbles de batterie
et, si nécessaire, charger la batterie.
UB9YF0F0.book Page 33 Tuesday, January 5, 2021 10:38 AM
