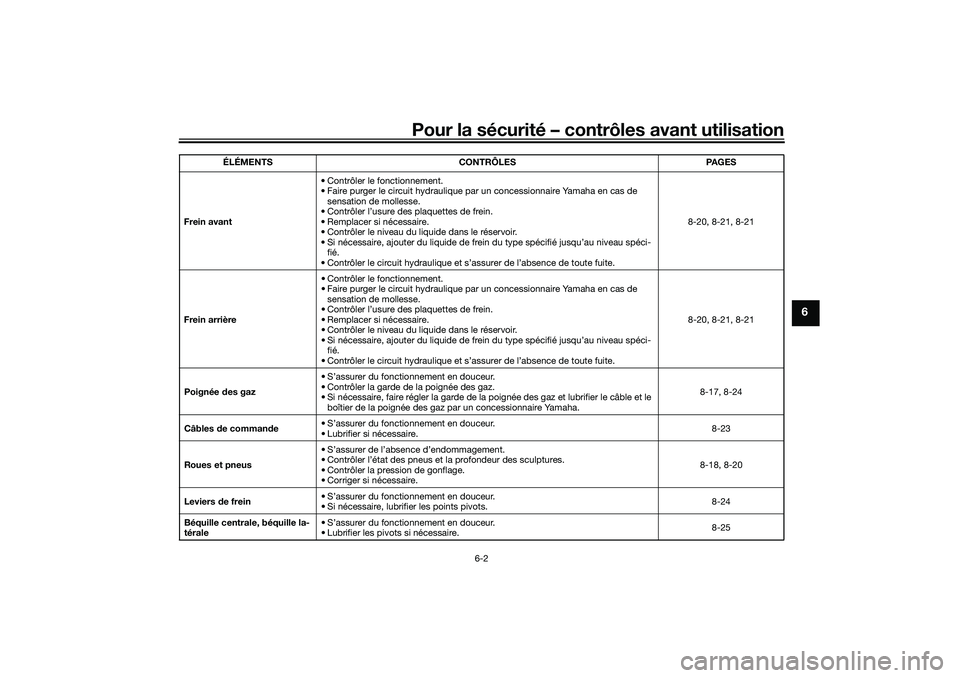

Pour la sécurité – contrôles avant utilisation
6-2
6
Frein avant• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 8-20, 8-21, 8-21
Frein arrière • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 8-20, 8-21, 8-21
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 8-17, 8-24
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 8-23
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
8-18, 8-20
Leviers de frein • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
8-24
Béquille centrale, béquille la-
térale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
8-25
ÉLÉMENTS CONTRÔLES PAGES
UB9YF0F0.book Page 2 Tuesday, January 5, 2021 10:38 AM

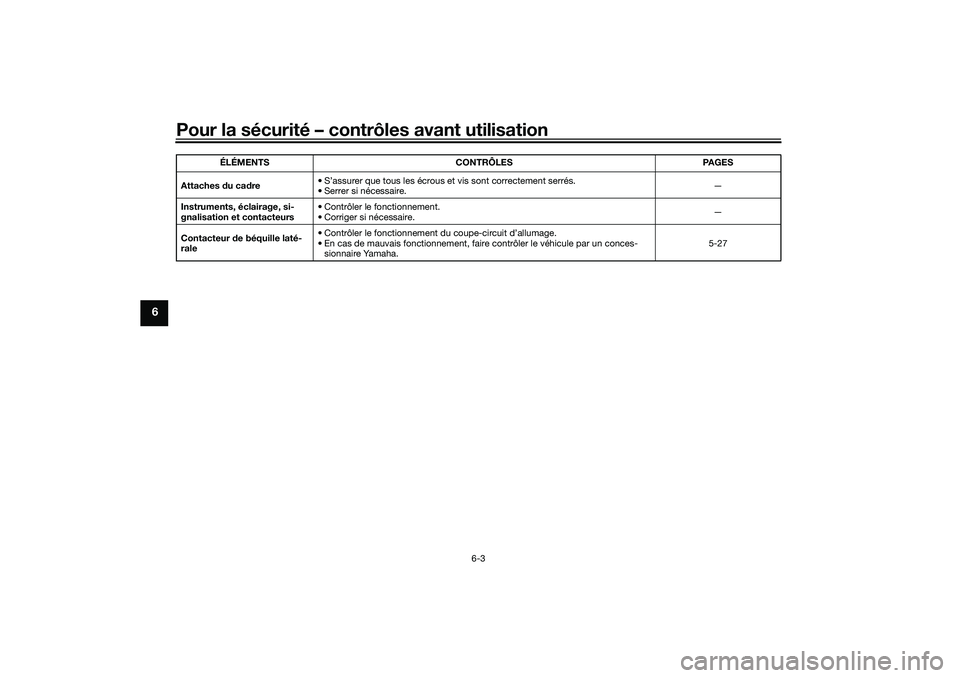

Pour la sécurité – contrôles avant utilisation
6-3
6
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire. —
Instruments, éclairage, si-
gnalisation et contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, fair
e contrôler le véhicule par un conces-
sionnaire Yamaha. 5-27
ÉLÉMENTS CONTRÔLES PAGES
UB9YF0F0.book Page 3 Tuesday, January 5, 2021 10:38 AM

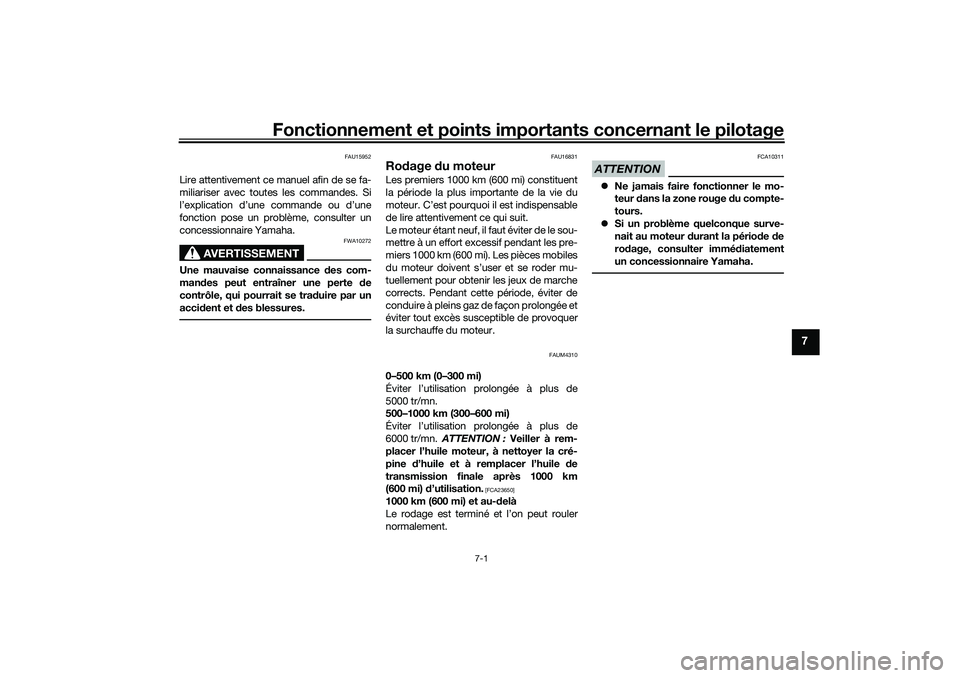

Fonctionnement et points importants concernant le pilotage
7-1
7
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se tra duire par un
acci dent et d es blessures.
FAU16831
Rodage du moteurLes premiers 1000 km (600 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1000 km (600 mi). Les pièces mobiles
du moteur doivent s’user et se roder mu-
tuellement pour obteni r les jeux de marche
corrects. Pendant cette période, éviter de
conduire à pleins gaz de façon prolongée et
éviter tout excès susceptible de provoquer
la surchauffe du moteur.
FAUM4310
0–500 km (0–300 mi)
Éviter l’utilisation prolongée à plus de
5000 tr/mn.
500–1000 km (300–600 mi)
Éviter l’utilisation prolongée à plus de
6000 tr/mn. ATTENTION : Veiller à rem-
placer l’huile moteur, à nettoyer la cré-
pine d’huile et à remplacer l’huile de
transmission finale après 1000 km
(600 mi) d’utilisation.
[FCA23650]
1000 km (600 mi) et au- delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur durant la pério de de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
UB9YF0F0.book Page 1 Tuesday, January 5, 2021 10:38 AM

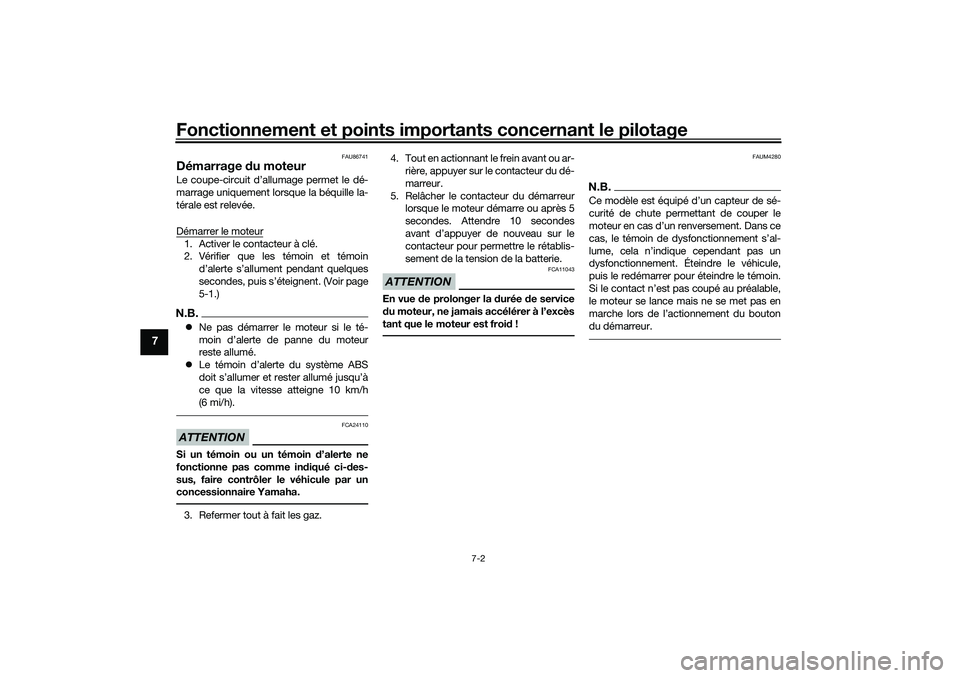

Fonctionnement et points importants concernant le pilotage
7-2
7
FAU86741
Démarrage du moteurLe coupe-circuit d’allumage permet le dé-
marrage uniquement lorsque la béquille la-
térale est relevée.
Démarrer le moteur1. Activer le contacteur à clé.
2. Vérifier que les témoin et témoin
d’alerte s’allument pendant quelques
secondes, puis s’éteignent. (Voir page
5-1.)N.B.Ne pas démarrer le moteur si le té-
moin d’alerte de panne du moteur
reste allumé.
 Le témoin d’alerte du système ABS
doit s’allumer et rester allumé jusqu’à
ce que la vitesse atteigne 10 km/h
(6 mi/h).ATTENTION
FCA24110
Si un témoin ou un témoin d’alerte ne
fonctionne pas comme in diqué ci- des-
sus, faire contrôler le véhicule par un
concessionnaire Yamaha.3. Refermer tout à fait les gaz. 4. Tout en actionnant le frein avant ou ar-
rière, appuyer sur le contacteur du dé-
marreur.
5. Relâcher le contacteur du démarreur lorsque le moteur démarre ou après 5
secondes. Attendre 10 secondes
avant d’appuyer de nouveau sur le
contacteur pour permettre le rétablis-
sement de la tension de la batterie.
ATTENTION
FCA11043
En vue de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAUM4280
N.B.Ce modèle est équipé d’un capteur de sé-
curité de chute permettant de couper le
moteur en cas d’un renversement. Dans ce
cas, le témoin de dysfonctionnement s’al-
lume, cela n’indique cependant pas un
dysfonctionnement. Éteindre le véhicule,
puis le redémarrer pour éteindre le témoin.
Si le contact n’est pas coupé au préalable,
le moteur se lance mais ne se met pas en
marche lors de l’actionnement du bouton
du démarreur.
UB9YF0F0.book Page 2 Tuesday, January 5, 2021 10:38 AM

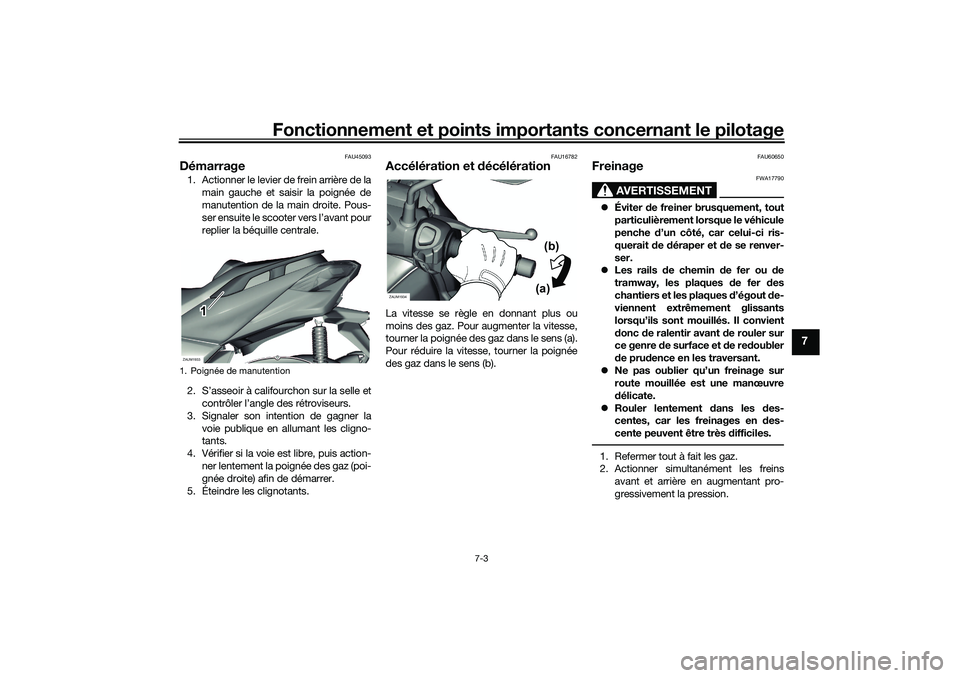

Fonctionnement et points importants concernant le pilotage
7-3
7
FAU45093
Démarrage1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action- ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5. Éteindre les clignotants.
FAU16782
Accélération et d écélérationLa vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU60650
Freinage
AVERTISSEMENT
FWA17790
Éviter de freiner brusquement, tout
particulièrement lorsque le véhicule
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.
 Les rails de chemin d e fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
d onc de ralentir avant de rouler sur
ce genre d e surface et d e redoubler
d e pru dence en les traversant.
 Ne pas oublier qu’un freinage sur
route mouillée est une manœuvre
délicate.
 Rouler lentement dans les des-
centes, car les freinages en d es-
cente peuvent être très difficiles.1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
1. Poignée de manutentionZAUM1933
1
ZAUM1934
(a)(b)
UB9YF0F0.book Page 3 Tuesday, January 5, 2021 10:38 AM

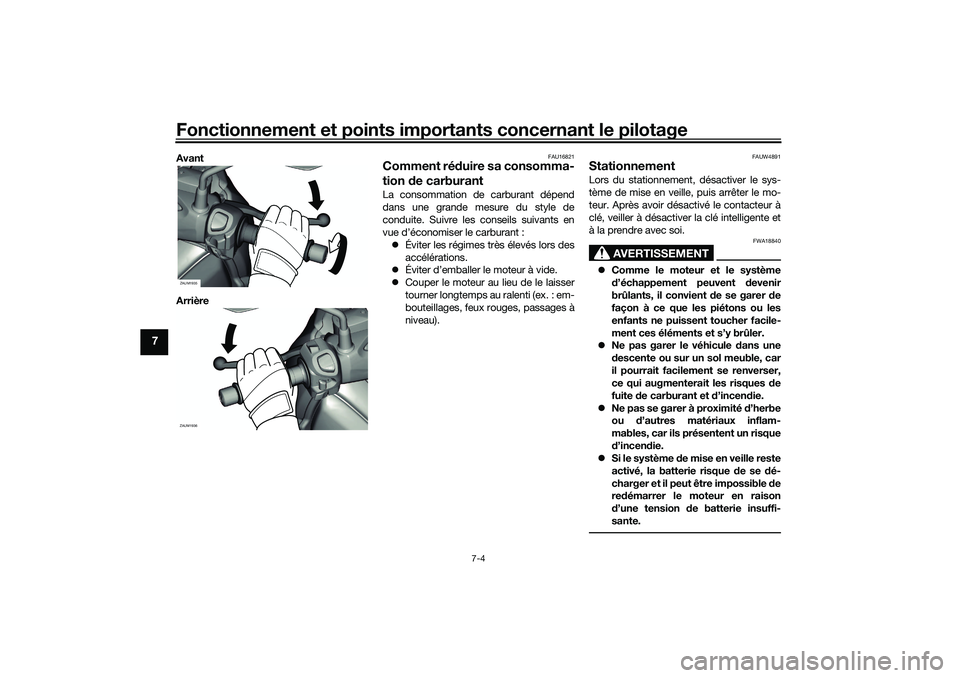

Fonctionnement et points importants concernant le pilotage
7-4
7
Avant
Arrière
FAU16821
Comment réduire sa consomma-
tion de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Éviter les régimes très élevés lors des
accélérations.
 Éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAUW4891
Stationnement Lors du stationnement, désactiver le sys-
tème de mise en veille, puis arrêter le mo-
teur. Après avoir désactivé le contacteur à
clé, veiller à désactiver la clé intelligente et
à la prendre avec soi.
AVERTISSEMENT
FWA18840
Comme le moteur et le système
d’échappement peuvent d evenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule d ans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incen die.
 Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
 Si le système de mise en veille reste
activé, la batterie risque de se dé-
charger et il peut être impossible de
re démarrer le moteur en raison
d ’une tension d e batterie insuffi-
sante.
ZAUM1935ZAUM1936
UB9YF0F0.book Page 4 Tuesday, January 5, 2021 10:38 AM

Fonctionnement et points importants concernant le pilotage
7-5
7

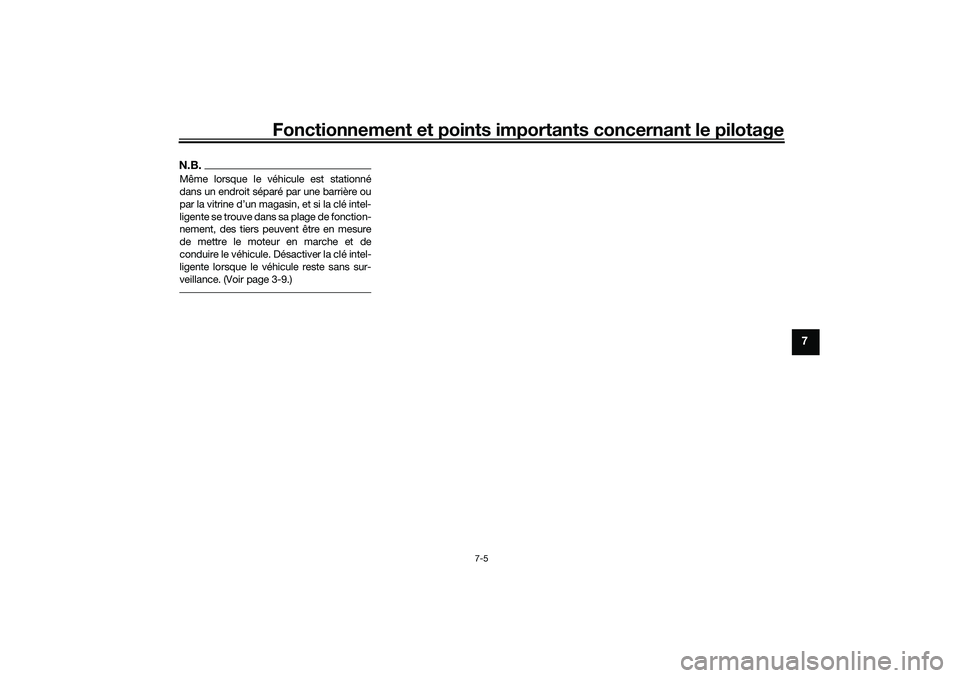

N.B.Même lorsque le véhicule est stationné
dans un endroit séparé par une barrière ou
par la vitrine d’un magasin, et si la clé intel-
ligente se trouve dans sa plage de fonction-
nement, des tiers peuvent être en mesure
de mettre le moteur en marche et de
conduire le véhicule. Désactiver la clé intel-
ligente lorsque le véhicule reste sans sur-
veillance. (Voir page 3-9.)
UB9YF0F0.book Page 5 Tuesday, January 5, 2021 10:38 AM

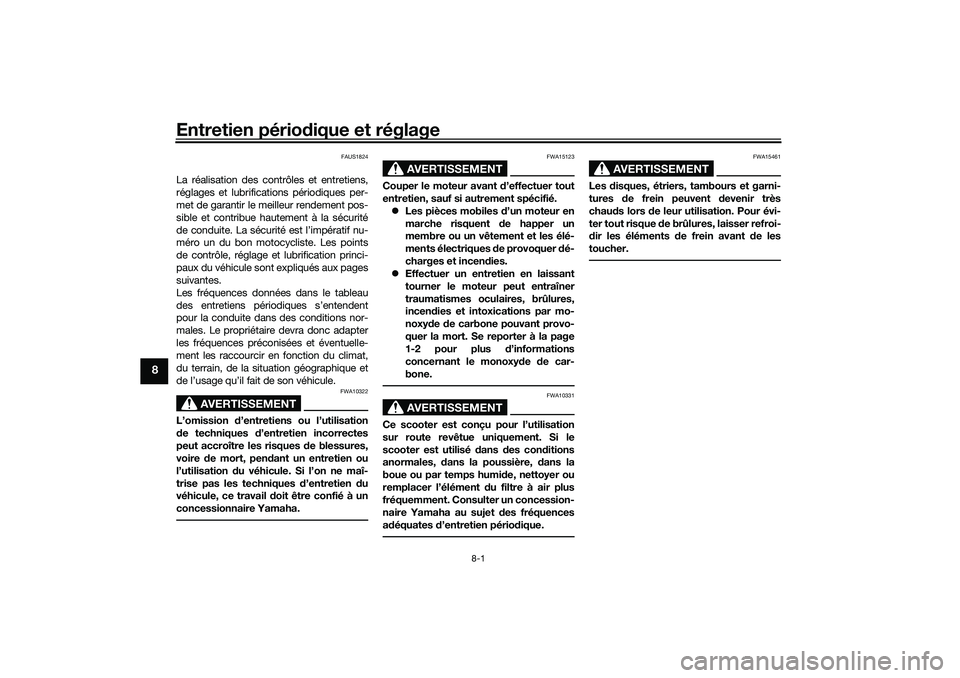

Entretien périodique et réglage
8-1
8
FAUS1824
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d ’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d ’informations
concernant le monoxy de de car-
bone.
AVERTISSEMENT
FWA10331
Ce scooter est conçu pour l’utilisation
sur route revêtue uniquement. Si le
scooter est utilisé dans des con ditions
anormales, dans la poussière, dans la
boue ou par temps humi de, nettoyer ou
remplacer l’élément du filtre à air plus
fréquemment. Consulter un concession-
naire Yamaha au sujet d es fréquences
a d équates d’entretien pério dique.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors d e leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
d ir les éléments d e frein avant de les
toucher.
UB9YF0F0.book Page 1 Tuesday, January 5, 2021 10:38 AM

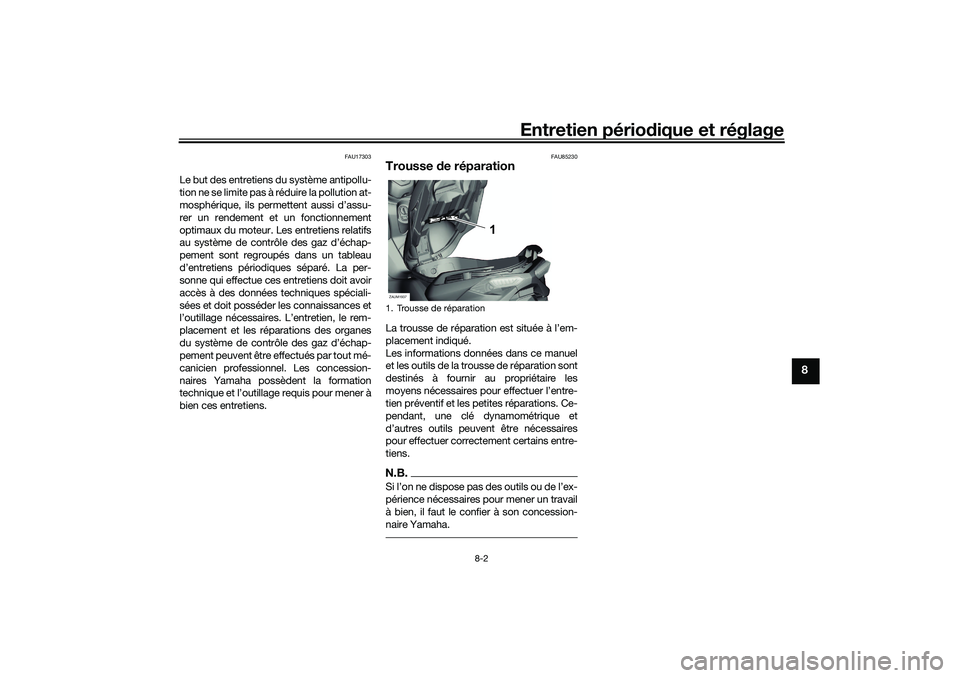

Entretien périodique et réglage
8-2
8
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
FAU85230
Trousse de réparationLa trousse de réparation est située à l’em-
placement indiqué.
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant, une clé dynamométrique et
d’autres outils peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à son concession-
naire Yamaha.1. Trousse de réparationZAUM1937
1
UB9YF0F0.book Page 2 Tuesday, January 5, 2021 10:38 AM

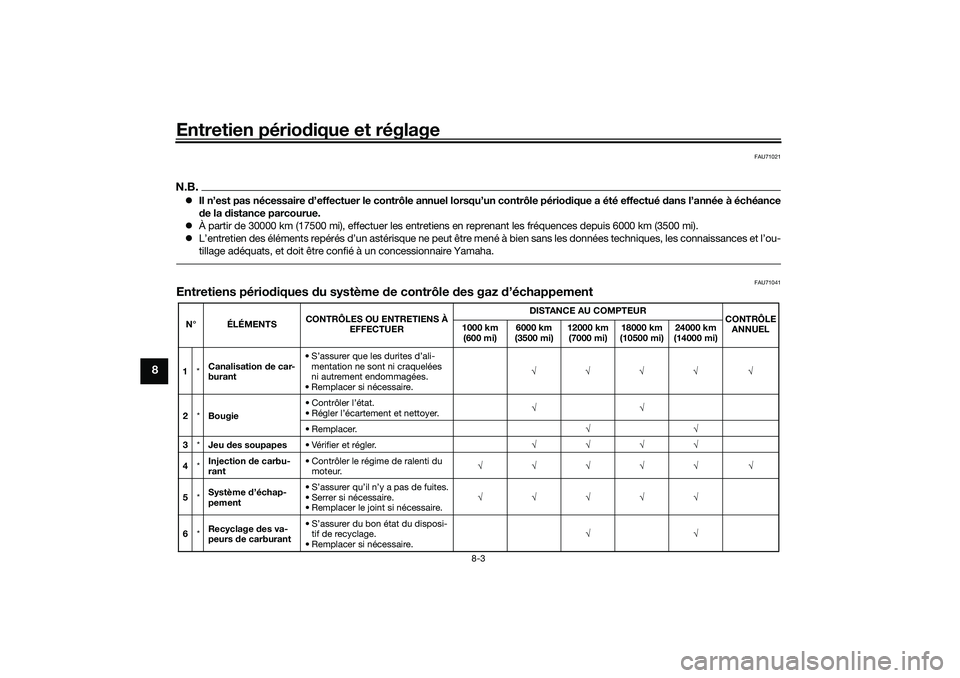

Entretien périodique et réglage
8-3
8
FAU71021
N.B. Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’un contrôle pério dique a été effectué dans l’année à échéance
d e la d istance parcourue.
 À partir de 30000 km (17500 mi), effectuer les entretiens en reprenant les fréquences depuis 6000 km (3500 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être co nfié à un concessionnaire Yamaha.
FAU71041
Entretiens périodiques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
• Remplacer si nécessaire. √√√√ √
2 *Bougie • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. √√√√
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti du
moteur. √√√√√ √
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de fuites.
• Serrer si nécessaire.
• Remplacer le joint si nécessaire.
√√√√√
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du disposi-
tif de recyclage.
• Remplacer si nécessaire. √√
UB9YF0F0.book Page 3 Tuesday, January 5, 2021 10:38 AM
