YAMAHA XMAX 125 2022 Betriebsanleitungen (in German)

Smart-Key- System
3-3
3
 Beim Verlassen des Fahrzeugs sicher-
stellen, dass der Lenker verriegelt ist
und der Smart Key mitgenommen
wurde. Es wird empfohlen, den Smart
Key auszuschalten.
WARNUNG
GWA17952
Sie sollten den Smart-Key bei sich
tra gen. Leg en Sie ihn nicht auf das
Fahrzeu g.
 Wenn sich d er Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, da an dere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.
GAU78624
Han dha bun g von S mart Key un d
mechanischen S chlüsseln
WARNUNG
GWA17952
Sie sollten d en Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf d as
Fahrzeu g.
 Wenn sich d er Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, d a andere Personen, die
d en Smart-Key nicht b ei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.Zum Lieferumfang des Fahrzeugs gehören
ein Smart Key, zwei mechanische Schlüs-
sel und eine Identifizierungsnummernkarte.
Wenn die Fahrzeugbatterie entladen ist,
kann die Sitzbank mit dem mechanischen
Schlüssel geöffnet werden. Ne ben dem
S mart Key stets einen mechanischen
S chlüssel mitführen.
Wenn der Smart-Key verloren geht oder
dessen Batterie entladen ist, kann mithilfe
der Identifizierungsnummer das Fahrzeug
im Notfallmodus betrieben werden. (Siehe
Seite 8-35.) Notieren Sie die I dentifizie-
run gsnummer für Notfälle.
Wenn der Smart-Key verloren geht und die
Identifizierungsnummer des Smart-Key-
Systems nicht bekannt ist, muss das ge-
samte Smart-Key-System unter großen
1. Smart Key
1. Identifizierungsnummernkarte
2. Identifizierungsnummer
1
868588
1
2
UB9YG1G0.book Page 3 Monday, October 11, 2021 1:24 PM

Smart-Key-S ystem
3-4
3

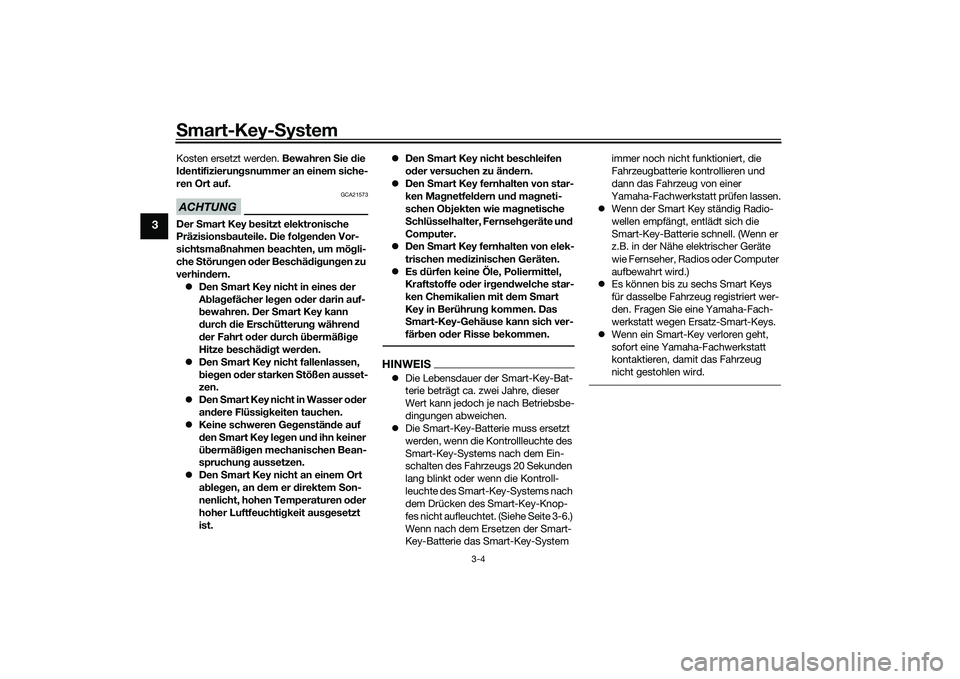

Kosten ersetzt werden. Bewahren Sie die
I d entifizierun gsnummer an einem siche-
ren Ort auf.ACHTUNG
GCA21573
Der Smart Key besitzt elektronische
Präzisions bauteile. Die fol gen den Vor-
sichtsmaßnahmen beachten, um mög li-
che Störun gen o der Beschäd ig ung en zu
verhin dern.
 Den Smart Key nicht in eines der
A bla gefächer le gen o der darin auf-
b ewahren. Der Smart Key kann
d urch die Erschütterun g währen d
d er Fahrt o der durch ü bermäßi ge
Hitze beschäd ig t wer den.
 Den Smart Key nicht fallenlassen,
b ie gen o der starken S tößen ausset-
zen.
 Den Smart Key nicht in Wasser o der
an der e Flüssi
gk
eiten tauchen.
 Keine schweren Geg enstände auf
d en Smart Key le gen un d ihn keiner
ü b ermäßi gen mechanischen Bean-
spruchun g aussetzen.
 Den Smart Key nicht an einem Ort
a b le gen, an d em er direktem Son-
nenlicht, hohen Temperaturen o der
hoher Luftfeuchtig keit ausgesetzt
ist. 
Den Smart Key nicht beschleifen
o der versuchen zu än dern.
 Den Smart Key fernhalten von star-
ken Ma gnetfel dern un d ma gneti-
schen O bjekten wie ma gnetische
S chlüsselhalter, Fernseh geräte un d
Computer.
 Den Smart Key fernhalten von elek-
trischen me dizinischen Geräten.
 Es dürfen keine Öle, Poliermittel,
Kraftstoffe o der ir gen dwe lche star-
ke

n Chemikalien mit d em Smart
Key in Berührun g kommen. Das
S mart-Key-Gehäuse kann sich ver-
fär ben o der Risse bekommen.
HINWEIS Die Lebensdauer der Smart-Key-Bat-
terie beträgt ca. zwei Jahre, dieser
Wert kann jedoch je nach Betriebsbe-
dingungen abweichen.
 Die Smart-Key-Batte rie muss ersetzt
werden, wenn die Kontrollleuchte des
Smart-Key-Systems nach dem Ein-
schalten des Fahrzeugs 20 Sekunden
lang blinkt oder wenn die Kontroll-
leuchte des Smart-Key-Systems nach
dem Drücken des Smart-Key-Knop-
fes nicht aufleuchtet. (Siehe Seite 3-6.)
Wenn nach dem Ersetzen der Smart-
Key-Batterie das Smart-Key-System immer noch nicht funktioniert, die
Fahrzeugbatterie kontrollieren und
dann das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
 Wenn der Smart Key ständig Radio-
wellen empfängt, entlädt sich die
Smart-Key-Batterie schnell. (Wenn er
z.B. in der Nähe elektrischer Geräte
wie Fernseher, Radios oder Computer
aufbewahrt wird.)
 Es können bis zu sechs Smart Keys
für dasselbe Fahrzeug registriert wer-
den. Fragen Sie eine Yamaha-Fach-
werkstatt wegen Ersatz-Smart-Keys.
 Wenn ein Smart-Key verloren geht,
sofort eine Yamaha-Fachwerkstatt
kontaktieren, damit das Fahrzeug
nicht gestohlen wird.
UB9YG1G0.book Page 4 Monday, October 11, 2021 1:24 PM

Smart-Key- System
3-5
3
GAU76474

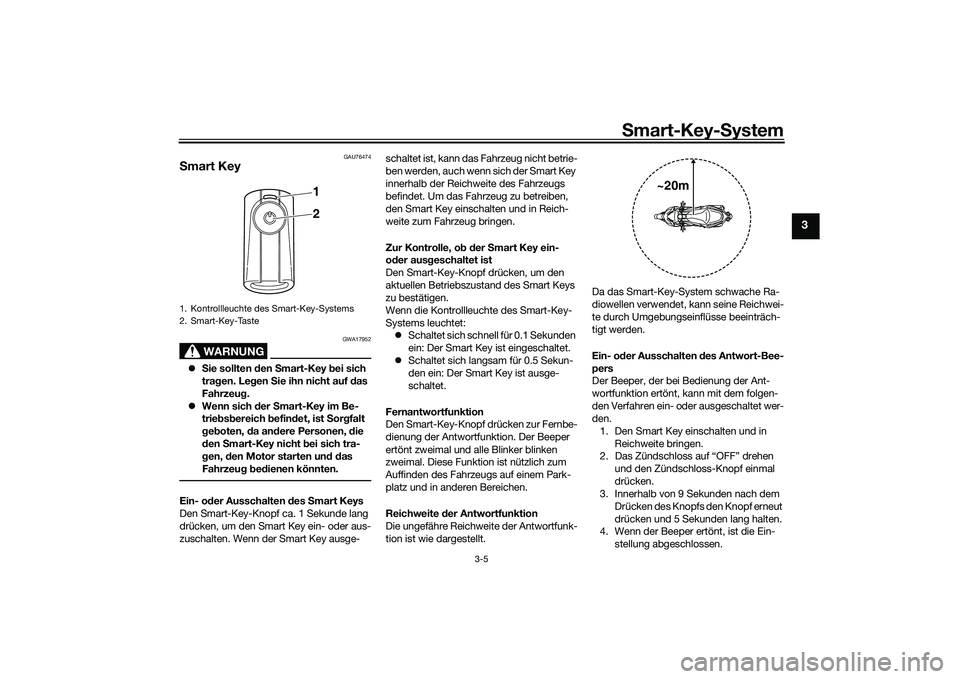

S mart Key
WARNUNG
GWA17952
 Sie sollten den Smart-Key bei sich
tra gen. Leg en Sie ihn nicht auf das
Fahrzeu g.
 Wenn sich d er Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, da an dere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.Ein- od er Ausschalten des Smart Keys
Den Smart-Key-Knopf ca. 1 Sekunde lang
drücken, um den Smart Key ein- oder aus-
zuschalten. Wenn der Smart Key ausge- schaltet ist, kann das Fahrzeug nicht betrie-
ben werden, auch wenn sich der Smart Key
innerhalb der Reichweite des Fahrzeugs
befindet. Um das Fahrzeug zu betreiben,
den Smart Key einschalten und in Reich-
weite zum Fahrzeug bringen.
Zur Kontrolle, o
b d er Smart Key ein-
o der aus geschaltet ist
Den Smart-Key-Knopf drücken, um den
aktuellen Betriebszustand des Smart Keys
zu bestätigen.
Wenn die Kontrollleuchte des Smart-Key-
Systems leuchtet:  Schaltet sich schnell für 0.1 Sekunden
ein: Der Smart Key ist eingeschaltet.
 Schaltet sich langsam für 0.5 Sekun-
den ein: Der Smart Key ist ausge-
schaltet.
Fernantwortfunktion
Den Smart-Key-Knopf drücken zur Fernbe-
dienung der Antwortfunktion. Der Beeper
ertönt zweimal und a lle Blinker blinken
zweimal. Diese Funktion ist nützlich zum
Auffinden des Fahrzeugs auf einem Park-
platz und in anderen Bereichen.
Reichweite der Antwortfunktion
Die ungefähre Reichweite der Antwortfunk-
tion ist wie dargestellt. Da das Smart-Key-System schwache Ra-
diowellen verwendet, kann seine Reichwei-
te durch Umgebungseinflüsse beeinträch-
tigt werden.
Ein- o
der Ausschalten d es Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den. 1. Den Smart Key einschalten und in Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen
und den Zündschloss-Knopf einmal
drücken.
3. Innerhalb von 9 Sekunden nach dem
Drücken des Knopfs den Knopf erneut
drücken und 5 Sekunden lang halten.
4. Wenn der Beeper ertönt, ist die Ein-
stellung abgeschlossen.1. Kontrollleuchte des Smart-Key-Systems
2. Smart-Key-Taste
1
2
~20m
UB9YG1G0.book Page 5 Monday, October 11, 2021 1:24 PM

Smart-Key-S ystem
3-6
3

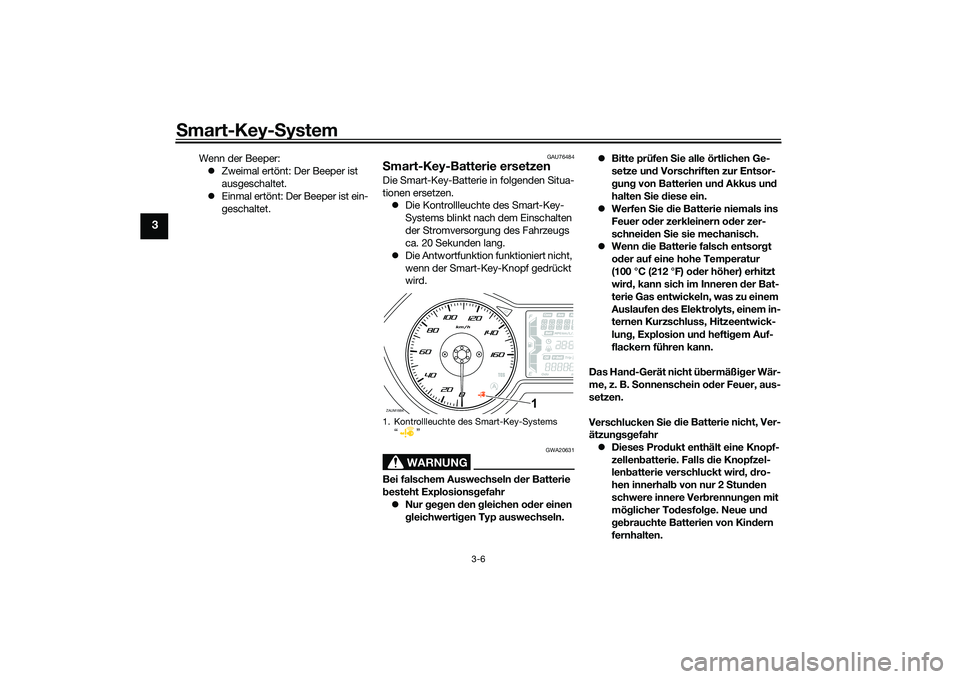

Wenn der Beeper:
 Zweimal ertönt: Der Beeper ist
ausgeschaltet.
 Einmal ertönt: Der Beeper ist ein-
geschaltet.
GAU76484
Smart-Key-Batterie ersetzenDie Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
 Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
 Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA20631
Bei falschem Auswechseln der Batterie
b esteht Explosions gefahr
 Nur geg en den gleichen o der einen
g leichwerti gen Typ auswechseln. 
Bitte prüfen Sie alle örtlichen Ge-
setze un d Vorschriften zur Entsor-
g un g von Batterien un d Akkus un d
halten Sie diese ein.
 Werfen S ie die Batterie niemals ins
Feuer o der zerkleinern o der zer-
schnei den Sie sie mechanisch.
 Wenn die Batterie falsch entsor gt
o der auf eine hohe Temperatur
(100 °C (212 °F) od er höher) erhitzt
wir d, kann sich im Inneren der Bat-
terie Gas entwickeln, was zu einem
Auslaufen des Elektrolyts, einem in-
ternen Kurzschluss, Hitzeentwick-
lun g, Explosion un d hefti gem Auf-
flackern führen kann.
Das Han d-Gerät nicht ü bermäßi ger Wär-
me, z. B. Sonnenschein o der Feuer, aus-
setzen.
Verschlucken Sie
d ie
Batterie nicht, Ver-
ätzun gsg efahr
 Dieses Pro dukt enthält eine Knopf-
zellen batterie. Falls die Knopfzel-
len batterie verschluckt wir d, d ro-
hen innerhal b von nur 2 S tunden
schwere innere Verb rennungen mit
mö glicher To desfol ge. Neue un d
g eb rauchte Batterien von Kind ern
fernhalten.
1. Kontrollleuchte des Smart-Key-Systems “”ZAUM1884
1
UB9YG1G0.book Page 6 Monday, October 11, 2021 1:24 PM

Smart-Key- System
3-7
3

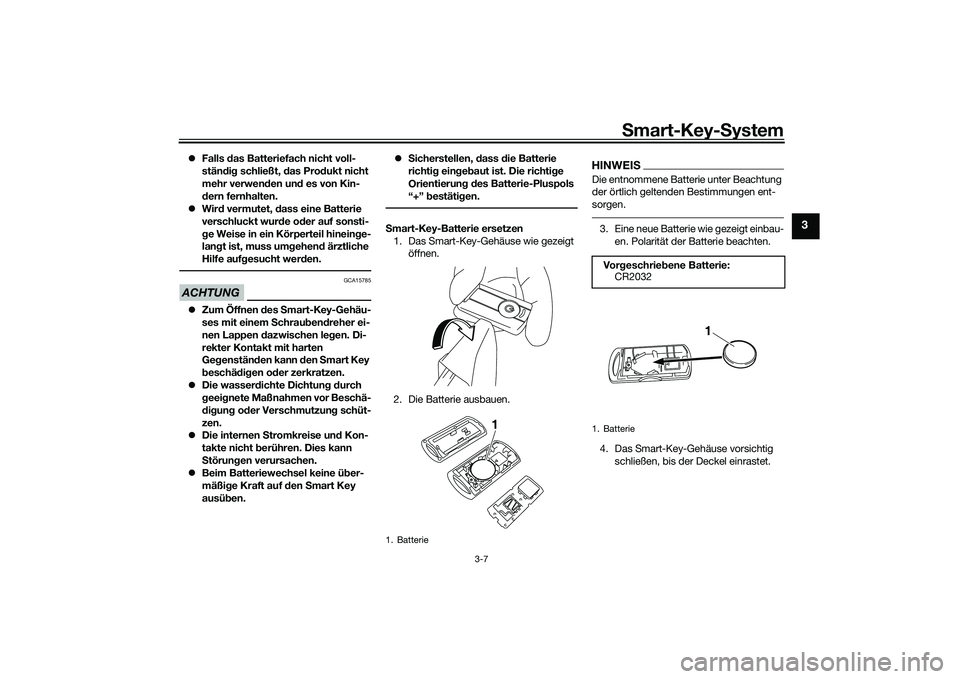

 Falls das Batteriefach nicht voll-
stän dig schließt, das Prod ukt nicht
mehr verwen den un d es von Kin-
d ern fernhalten.
 Wir d vermutet, dass eine Batterie
verschluckt wur de o der auf sonsti-
g e Weise in ein Körperteil hinein ge-
lan gt ist, muss um gehen d ärztliche
Hilfe auf gesucht wer den.ACHTUNG
GCA15785
 Zum Öffnen d es Smart-Key-Gehäu-
ses mit einem Schrau ben dreher ei-
nen Lappen dazwischen le gen. Di-
rekter Kontakt mit harten
Ge genstän den kann den Smart Key
b eschä dig en o der zerkratzen.
 Die wasser dichte Dichtun g d urch
g eei gnete Maßnahmen vor Beschä-
d ig ung oder Verschmutzun g schüt-
zen.
 Die internen S tromkreise und Kon-
takte nicht b erühren. Dies kann
S törun gen verursachen.
 Beim Batteriewechsel keine ü ber-
mäßi ge Kraft auf d en Smart Key
ausü ben. 
Sicherstellen, dass die Batterie
richti g ein geb aut ist. Die richtig e
Ori e

ntierun g d es Batterie-Pluspols
“+” bestäti gen.
S mart-Key-Batterie ersetzen
1. Das Smart-Key-Gehäuse wie gezeigt öffnen.
2. Die Batterie ausbauen.
HINWEISDie entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.3. Eine neue Batterie wie gezeigt einbau- en. Polarität der Batterie beachten.
4. Das Smart-Key-Gehäuse vorsichtig schließen, bis der Deckel einrastet.
1. Batterie
1
Vo r geschrieb ene Batterie:
CR2032
1. Batterie
1
UB9YG1G0.book Page 7 Monday, October 11, 2021 1:24 PM

Smart-Key-S ystem
3-8
3
GAU76893

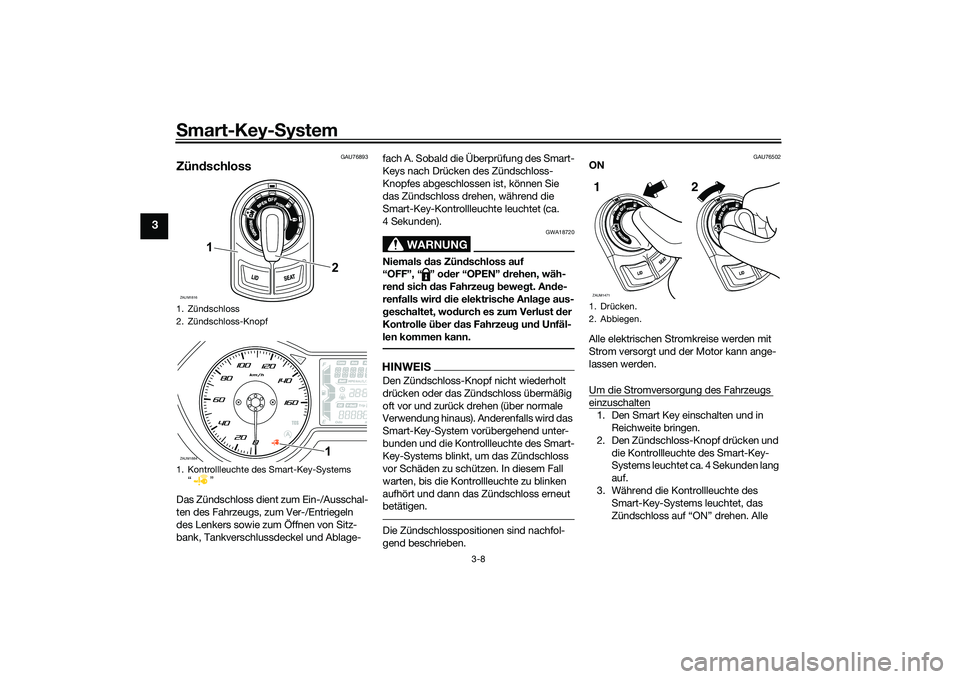

ZündschlossDas Zündschloss dient zum Ein-/Ausschal-
ten des Fahrzeugs, zum Ver-/Entriegeln
des Lenkers sowie zum Öffnen von Sitz-
bank, Tankverschlussdeckel und Ablage- fach A. Sobald die Überprüfung des Smart-
Keys nach Drücken des Zündschloss-
Knopfes abgeschlossen ist, können Sie
das Zündschloss drehen, während die
Smart-Key-Kontrollleuchte leuchtet (ca.
4 Sekunden).
WARNUNG
GWA18720
Niemals
das Zün dschloss auf
“OFF”, “ ” o der “OPEN” drehen, wäh-
ren d sich d as Fahrzeu g b ewe gt. An de-
renfalls wir d d ie elektrische Anla ge aus-
g eschaltet, wo durch es zum Verlust der
Kontrolle ü ber das Fahrzeu g un d Unfäl-
len kommen kann.HINWEISDen Zündschloss-Knopf nicht wiederholt
drücken oder das Zündschloss übermäßig
oft vor und zurück drehen (über normale
Verwendung hinaus). Anderenfalls wird das
Smart-Key-System vorübergehend unter-
bunden und die Kontrollleuchte des Smart-
Key-Systems blinkt, um das Zündschloss
vor Schäden zu schützen. In diesem Fall
warten, bis die Kontrollleuchte zu blinken
aufhört und dann das Zündschloss erneut
betätigen.Die Zündschlosspositionen sind nachfol-
gend beschrieben.
GAU76502
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden.
Um die Stromversorg ung des Fahrzeugs einzuschalten1. Den Smart Key einschalten und in
Reichweite bringen.
2. Den Zündschloss-Knopf drücken und die Kontrollleuchte des Smart-Key-
Systems leuchtet ca. 4 Sekunden lang
auf.
3. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Alle
1. Zündschloss
2. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-Systems “”ZAUM1816
2
1
ZAUM1884
1
1. Drücken.
2. Abbiegen.ZAUM14711 2
UB9YG1G0.book Page 8 Monday, October 11, 2021 1:24 PM

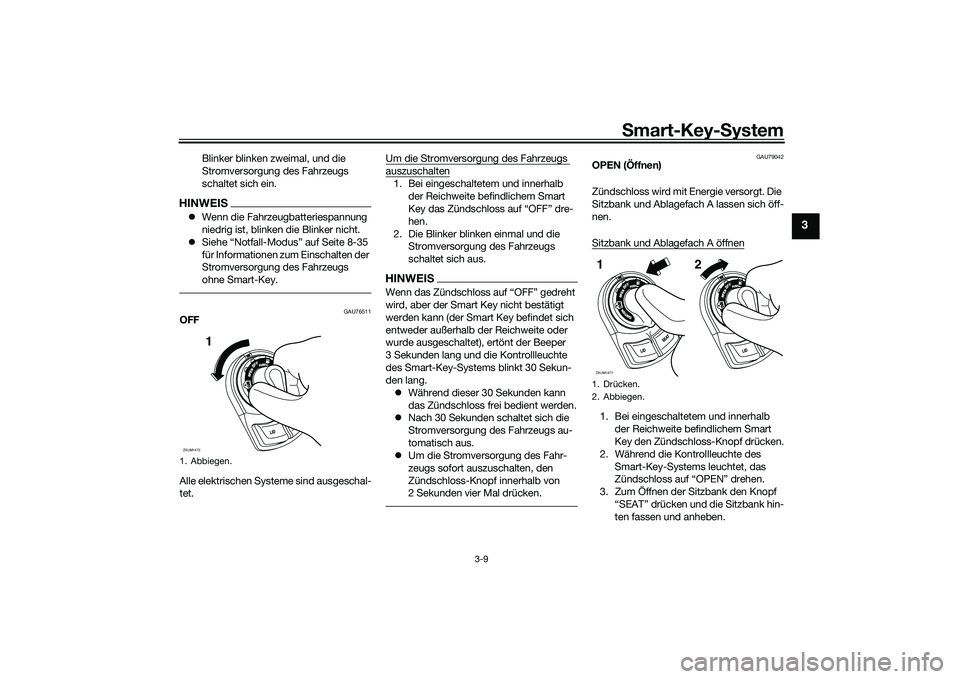

Smart-Key- System
3-9
3
Blinker blinken zweimal, und die
Stromversorgung des Fahrzeugs
schaltet sich ein.
HINWEIS Wenn die Fahrzeugbatteriespannung
niedrig ist, blinken die Blinker nicht.
 Siehe “Notfall-Modus” auf Seite 8-35
für Informationen zum Einschalten der
Stromversorgung des Fahrzeugs
ohne Smart-Key.
GAU76511
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Um die Stromversorgung des Fahrzeugs
auszuschalten1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key das Zündschloss auf “OFF” dre-
hen.
2. Die Blinker blinken einmal und die Stromversorgung des Fahrzeugs
schaltet sich aus.HINWEISWenn das Zündschloss auf “OFF” gedreht
wird, aber der Smart Key nicht bestätigt
werden kann (der Smart Key befindet sich
entweder außerhalb der Reichweite oder
wurde ausgeschaltet), ertönt der Beeper
3 Sekunden lang und die Kontrollleuchte
des Smart-Key-Systems blinkt 30 Sekun-
den lang.
 Während dieser 30 Sekunden kann
das Zündschloss frei bedient werden.
 Nach 30 Sekunden schaltet sich die
Stromversorgung des Fahrzeugs au-
tomatisch aus.
 Um die Stromversorgung des Fahr-
zeugs sofort auszuschalten, den
Zündschloss-Knopf innerhalb von
2 Sekunden vier Mal drücken.
GAU79042
OPEN (Öffnen)
Zündschloss wird mit Energie versorgt. Die
Sitzbank und Ablagefach A lassen sich öff-
nen.
Sitzbank und Ablagefach A öffnen1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “OPEN” drehen.
3. Zum Öffnen der Sitzbank den Knopf “SEAT” drücken und die Sitzbank hin-
ten fassen und anheben.
1. Abbiegen.ZAUM1472
1
1. Drücken.
2. Abbiegen.ZAUM14711 2
UB9YG1G0.book Page 9 Monday, October 11, 2021 1:24 PM

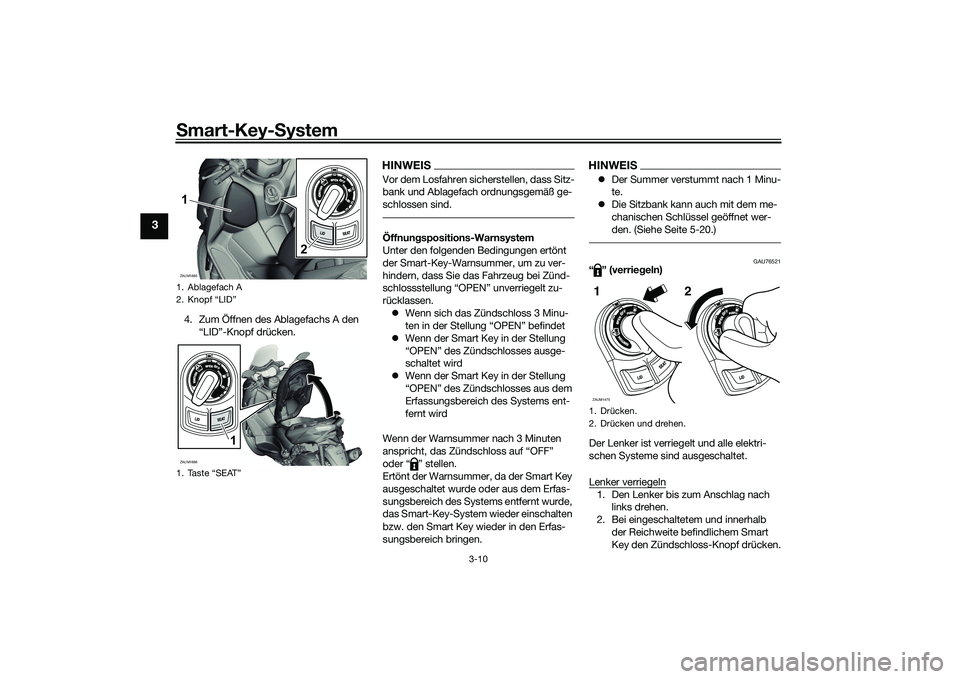

Smart-Key-S ystem
3-10
3
4. Zum Öffnen des Ablagefachs A den
“LID”-Knopf drücken.
HINWEISVor dem Losfahren sicherstellen, dass Sitz-
bank und Ablagefach ordnungsgemäß ge-
schlossen sind.Öffnun gspositions-Warnsystem
Unter den folgenden Bedingungen ertönt
der Smart-Key-Warnsummer, um zu ver-
hindern, dass Sie das Fahrzeug bei Zünd-
schlossstellung “OPEN” unverriegelt zu-
rücklassen.
 Wenn sich das Zündschloss 3 Minu-
ten in der Stellung “OPEN” befindet
 Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses ausge-
schaltet wird
 Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses aus dem
Erfassungsbereich des Systems ent-
fernt wird
Wenn der Warnsummer nach 3 Minuten
anspricht, das Zündschloss auf “OFF”
oder “ ” stellen.
Ertönt der Warnsummer, da der Smart Key
ausgeschaltet wurde oder aus dem Erfas-
sungsbereich des Systems entfernt wurde,
das Smart-Key-System wieder einschalten
bzw. den Smart Key wieder in den Erfas-
sungsbereich bringen.
HINWEIS Der Summer verstummt nach 1 Minu-
te.
 Die Sitzbank kann auch mit dem me-
chanischen Schlüssel geöffnet wer-
den. (Siehe Seite 5-20.)
GAU76521
“” (verrie geln)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
1. Ablagefach A
2. Knopf “LID”
1. Taste “SEAT”ZAUM1885
85
1
2
ZAUM1886
1
1. Drücken.
2. Drücken und drehen.ZAUM14751
2
UB9YG1G0.book Page 10 Monday, October 11, 2021 1:24 PM

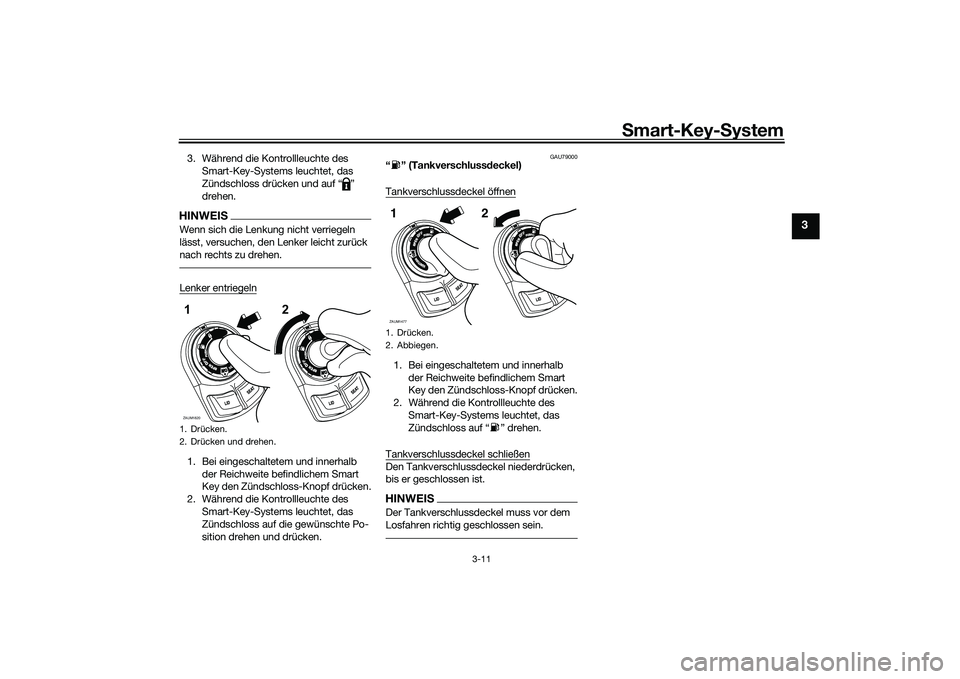

Smart-Key- System
3-11
3
3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss drücken und auf “ ”
drehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegeln1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf die gewünschte Po-
sition drehen und drücken.
GAU79000
“ ” (Tankverschluss deckel)
Tankverschlussdeckel öffnen1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ ” drehen.
Tankverschlussdeckel schließenDen Tankverschlussdeckel niederdrücken,
bis er geschlossen ist.HINWEISDer Tankverschlussdeckel muss vor dem
Losfahren richtig geschlossen sein.
1. Drücken.
2. Drücken und drehen.ZAUM182012
1. Drücken.
2. Abbiegen.ZAUM14771 2
UB9YG1G0.book Page 11 Monday, October 11, 2021 1:24 PM

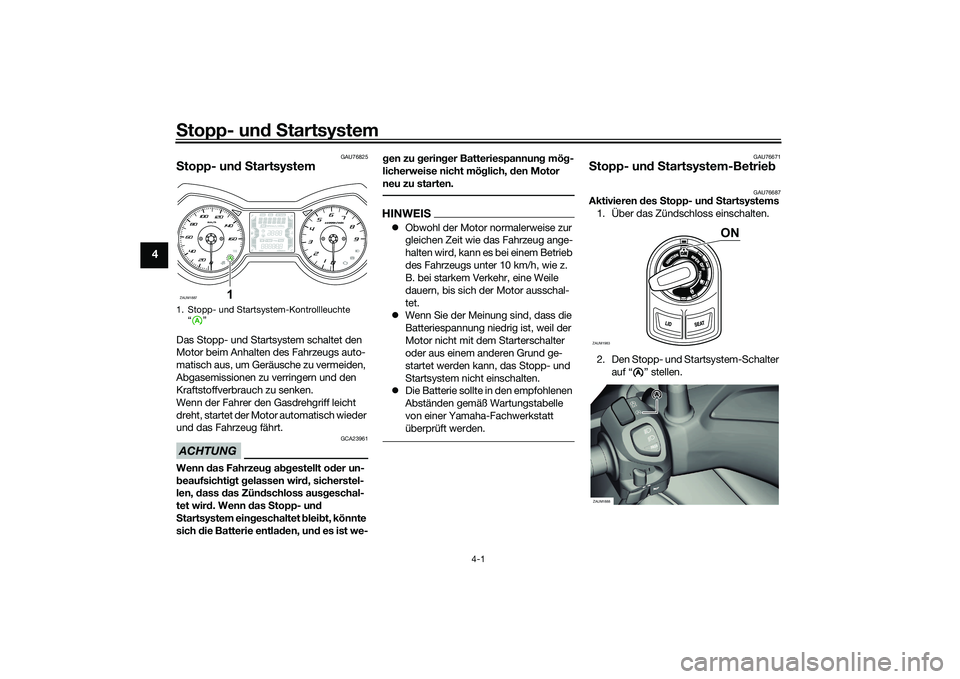

Stopp- un d S tartsystem
4-1
4
GAU76825
Stopp- un d S tartsystemDas Stopp- und Startsystem schaltet den
Motor beim Anhalten des Fahrzeugs auto-
matisch aus, um Geräusche zu vermeiden,
Abgasemissionen zu verringern und den
Kraftstoffverbrauch zu senken.
Wenn der Fahrer den Gasdrehgriff leicht
dreht, startet der Motor automatisch wieder
und das Fahrzeug fährt.ACHTUNG
GCA23961
Wenn das Fahrzeu g a bg estellt o der un-
b eaufsichti gt gelassen wir d, sicherstel-
len, dass das Zün dschloss aus geschal-
tet wir d. Wenn das Stopp- un d
S tartsystem eing eschaltet bleib t, könnte
sich die Batterie entla den, un d es ist we- g
en zu gerin ger Batteriespannun g mö g-
licherweise nicht mö glich, den Motor
neu zu starten.
HINWEIS Obwohl der Motor normalerweise zur
gleichen Zeit wie das Fahrzeug ange-
halten wird, kann es bei einem Betrieb
des Fahrzeugs unter 10 km/h, wie z.
B. bei starkem Verkehr, eine Weile
dauern, bis sich der Motor ausschal-
tet.
 Wenn Sie der Meinung sind, dass die
Batteriespannung niedrig ist, weil der
Motor nicht mit dem Starterschalter
oder aus einem anderen Grund ge-
startet werden kann, das Stopp- und
Startsystem nicht einschalten.
 Die Batterie sollte in den empfohlenen
Abständen gemäß Wartungstabelle
von einer Yamaha-Fachwerkstatt
überprüft werden.
GAU76671
Stopp- und S tartsystem-Betrie b
GAU76687
Aktivieren des Stopp- un d S tartsystems
1. Über das Zündschloss einschalten.
2. Den Stopp- und Startsystem-Schalter auf “ ” stellen.
1. Stopp- und Startsystem-Kontrollleuchte “”ZAUM1887
1
ZAUM1983
ON
A
AA
ZAUM1888
UB9YG1G0.book Page 1 Monday, October 11, 2021 1:24 PM
