Caractéristiques
10-1
10
Dimensions:Longueur hors tout:2185 mm (86.0 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout: 1415/1465 mm (55.7/57.7 in)
Hauteur de la selle: 800 mm (31.5 in)
Empattement:
1570 mm (61.8 in)
Garde au sol: 140 mm (5.51 in)
Rayon de braquage minimum: 2.5 m (8.20 ft)Poi ds:Poids à vide:
166 kg (367 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Simple ACT
Nombre de cylindres:
Monocylindre
Cylindrée: 125 cm3
Alésage  course:
52.0  58.7 mm (2.05  2.31 in)
Huile moteur:Marque recommandée :
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:0.90 L (0.95 US qt, 0.79 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE 10W-40 de type SG et
au-delà
Quantité:
0.10 L (0.11 US qt, 0.09 Imp.qt)
Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiateur (circuit compris): 0.46 L (0.49 US qt, 0.40 Imp.qt)Carburant:Carburant recommandé :Essence sans plomb (E10 acceptable)
Indice d’octane (RON) : 95
Capacité du réservoir:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantité de la réserve: 2.3 L (0.61 US gal, 0.51 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:B2T1 00Pneu avant:Type: Sans chambre (Tubeless)
Taille: 120/70-15 M/C 56S
Fabricant/modèle:
MICHELIN/CITY GRIP 2Pneu arrière:Type:Sans chambre (Tubeless)
Taille:
140/70-14 M/C 68S
Fabricant/modèle: MICHELIN/CITY GRIP 2
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UB9YF1F0.book Page 1 Monday, October 11, 2021 10:35 AM

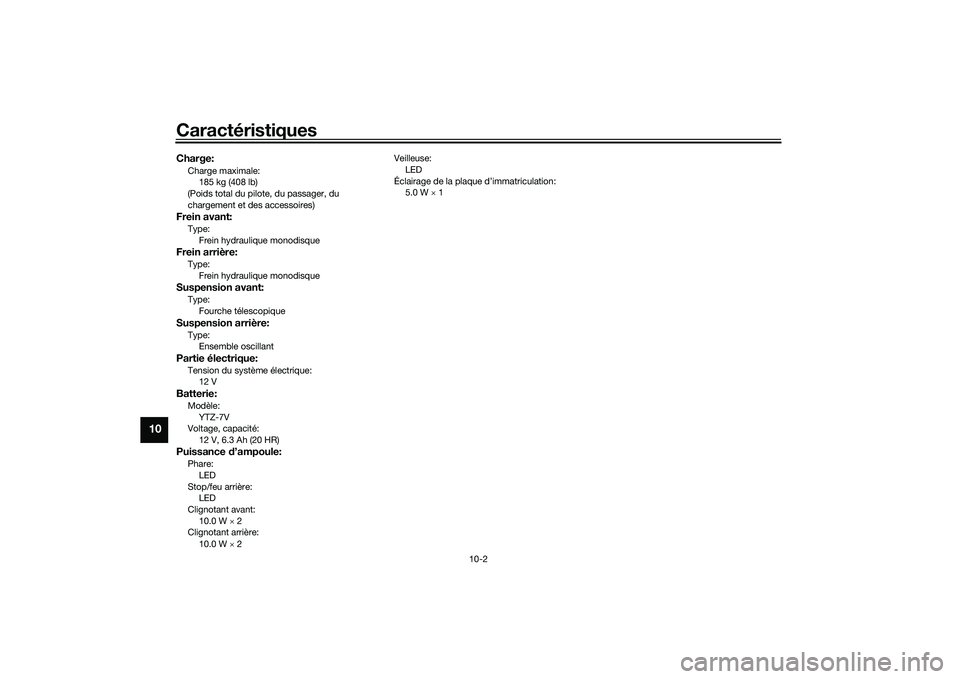

Caractéristiques
10-2
10
Charge:Charge maximale:185 kg (408 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Frein avant:Type: Frein hydraulique monodisqueFrein arrière:Type:Frein hydraulique monodisqueSuspension avant:Type:
Fourche télescopiqueSuspension arrière:Type:Ensemble oscillantPartie électrique:Tension du système électrique:12 VBatterie:Modèle:
YTZ-7V
Voltage, capacité: 12 V, 6.3 Ah (20 HR)Puissance d’ampoule:Phare:
LED
Stop/feu arrière: LED
Clignotant avant: 10.0 W  2
Clignotant arrière:
10.0 W  2 Veilleuse:
LED
Éclairage de la plaq ue d’immatriculation:
5.0 W  1
UB9YF1F0.book Page 2 Monday, October 11, 2021 10:35 AM

Renseignements complémentaires
11-1
11
FAU53562
Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE :
FAU26411
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.Le numéro d’identification du véhicule sert
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26501
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhiculeZAUM1973
1 1
1
1. Numéro de série du moteur
1. Étiquette des codes du modèleZAUM1974
1 1
1
ZAUM1975
1 1
1
UB9YF1F0.book Page 1 Monday, October 11, 2021 10:35 AM

Renseignements complémentaires
11-2
11
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 5-21.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des d onnées du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
 État du véhicule et données de perfor-
mances du moteur
 Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante.
Politique de confi dentialité
1. Connecteur de diagnosticZAUM1976
1 1
1
https://www.yamaha-motor.eu/fr/
fr/privacy/privacy-policy/
UB9YF1F0.book Page 2 Monday, October 11, 2021 10:35 AM

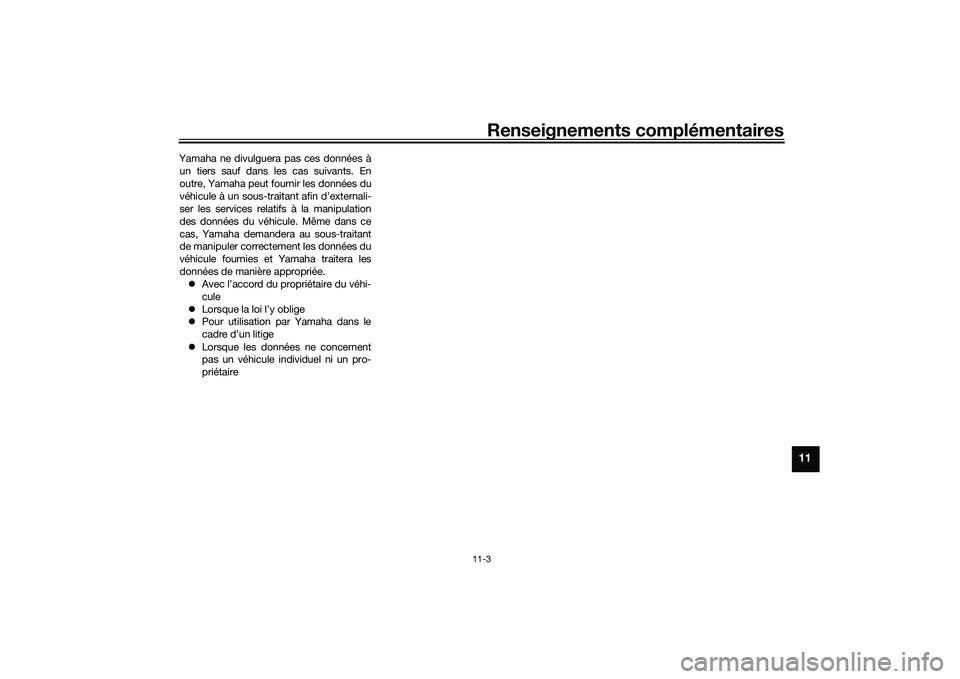

Renseignements complémentaires
11-3
11
Yamaha ne divulguera pas ces données àun tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée.  Avec l’accord du propriétaire du véhi-
cule
 Lorsque la loi l’y oblige
 Pour utilisation par Yamaha dans le
cadre d’un litige
 Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaireUB9YF1F0.book Page 3 Monday, October 11, 2021 10:35 AM

12-1
12
IndexAAbsorbeur ............................................. 8-10
Accélération et décélération ................... 7-3
Activation du système de mise
en veille................................................. 4-1
Ampoule d’éclairage de plaque d’immatriculation, remplacement ....... 8-30
Avertisseur, contacteur ......................... 5-13BBatterie ................................................. 8-27
Béquille latérale .................................... 5-27
Béquilles centrale et latérale, contrôle et lubrification ....................... 8-25
Bougie, contrôle ..................................... 8-9CCâbles, contrôle et lubrification ............ 8-23
Cache, dépose et repose ....................... 8-8
Caractéristiques .................................... 10-1
Carburant .............................................. 5-18
Carburant, économies ............................ 7-4
Clé intelligente ........................................ 3-5
Clé, maniement de la clé intelligente et des clés mécaniques ........................ 3-3
Clignotant avant............. ....................... 8-30
Clignotants, contacteur ... ..................... 5-13
Combinés ressort-amortisseur,
réglage................................................ 5-26
Compartiments de rangement .............. 5-21
Compte-tours ......................................... 5-3
Compteur de vitesse............................... 5-3
Connecteur de diagnostic .................... 11-2
Conseils relatifs à la sécurité routière ..... 1-5
Consignes de sécurité ............................ 1-1
Contacteur à clé ..................................... 3-8 Contacteur du système de
mise en veille...................................... 5-14
Contacteurs à la poignée ..................... 5-12
Contacteur Stop/Run/Start (arrêt/marche/démarrage) .................. 5-13
Contacteur TRIP/INFO ......................... 5-14
Coupe-circuit d’allumage ..................... 5-28
Courroie trapézoïdale, contrôle ............ 8-23
DDémarrage .............................................. 7-3
Démarrage du moteur ............................ 7-2
Direction, contrôle ................................ 8-26
Durite de trop-plein du réservoir de carburant....................................... 5-20EÉclairage du véhicule ........................... 8-29
Écran multifonction ................................ 5-4
Élément de filtre à air et de filtre à air du boîtier de la
courroie trapézoïdale ......................... 8-15
Emplacement des éléments ................... 2-1
Enregistrement des données, véhicule .............................................. 11-2
Entretien ................................................. 9-1
Entretien du système de contrôle des gaz d’échappement ...................... 8-3
Entretiens et graissages périodiques ..... 8-4
Étiquette des codes du modèle ........... 11-1FFeux de détresse, contacteur .............. 5-13
Fonctionnement du système de mise en veille................................... 4-1
Fourche, contrôle ................................. 8-25
Freinage.................................................. 7-3 Frein arrière, levier ................................5-14
Frein avant, levier ..................................5-14
Freins avant et arrière, contrôle de
la garde du levier ................................8-20
Fusibles, remplacement ........................8-28
HHuile de transmission finale ..................8-12
Huile moteur et crépine d’huile .............8-10IInverseur feu de route/feu de croisement/Contacteur
d’appel de phare ................................5-13JJeu de soupape ....................................8-18LLeviers de frein, lubrification .................8-24
Liquide de frein, changement ...............8-23
Liquide de frein, contrôle du niveau......8-21
Liquide de refroidissement ...................8-13MMode d’urgence....................................8-35
Moteur, numéro de série.......................11-1NNuméros d’identification .......................11-1PPannes, diagnostic ...............................8-31
Pare-brise .............................................5-23
Pièces de couleur mate ..........................9-1
Pile de la clé intelligente, remplacement .......................................3-6
Plage de fonctionnement du
système de clé intelligente ...................3-2
Plaquettes de frein, contrôle .................8-21
Pneus ....................................................8-18
UB9YF1F0.book Page 1 Monday, October 11, 2021 10:35 AM

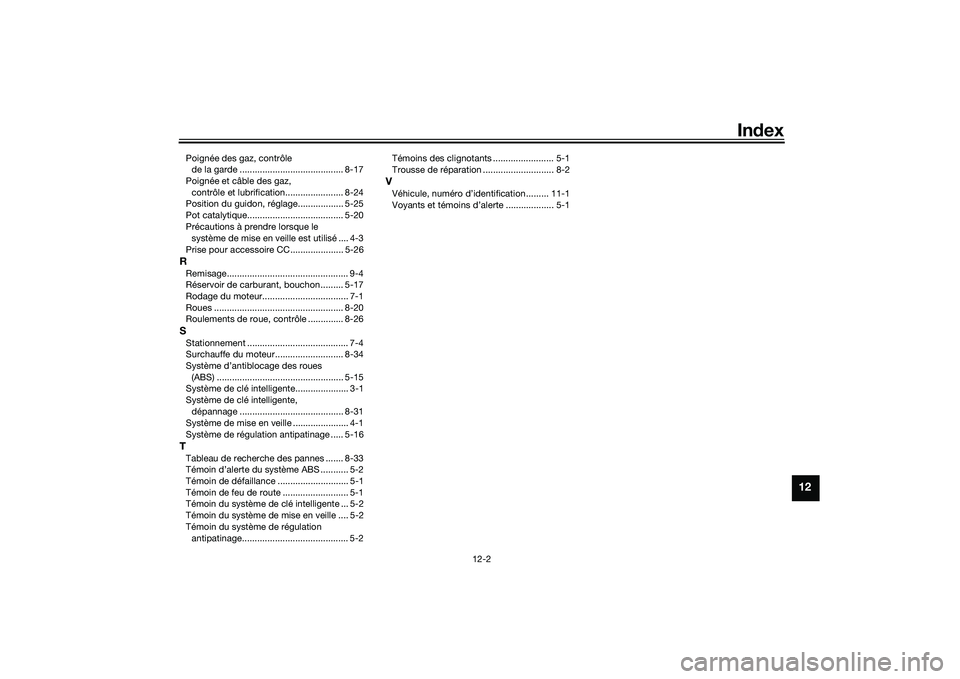

Index
12-2
12
Poignée des gaz, contrôle
de la garde ......................................... 8-17
Poignée et câble des gaz, contrôle et lubrification....................... 8-24
Position du guidon, réglage.................. 5-25
Pot catalytique...................................... 5-20
Précautions à prendre lorsque le système de mise en veille est utilisé .... 4-3
Prise pour accessoire CC ..................... 5-26RRemisage................................................ 9-4
Réservoir de carburant, bouchon ......... 5-17
Rodage du moteur.................................. 7-1
Roues ................................................... 8-20
Roulements de roue, contrôle .............. 8-26SStationnement ........................................ 7-4
Surchauffe du moteur ........................... 8-34
Système d’antiblocage des roues (ABS) .................................................. 5-15
Système de clé intelligente..................... 3-1
Système de clé intelligente, dépannage ......................................... 8-31
Système de mise en veille ...................... 4-1
Système de régulation antipatinage ..... 5-16TTableau de recherche des pannes ....... 8-33
Témoin d’alerte du système ABS ........... 5-2
Témoin de défaillance ............................ 5-1
Témoin de feu de route .......................... 5-1
Témoin du système de clé intelligente ... 5-2
Témoin du système de mise en veille .... 5-2
Témoin du système de régulation antipatinage.......................................... 5-2 Témoins des clignotants ........................ 5-1
Trousse de réparation ............................ 8-2
VVéhicule, numéro d’identification ......... 11-1
Voyants et témoins d’alerte ................... 5-1
UB9YF1F0.book Page 2 Monday, October 11, 2021 10:35 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

PRINTED IN FRANCE2021.09 (F)
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €
Notice originale
