Entretien périodique et réglage

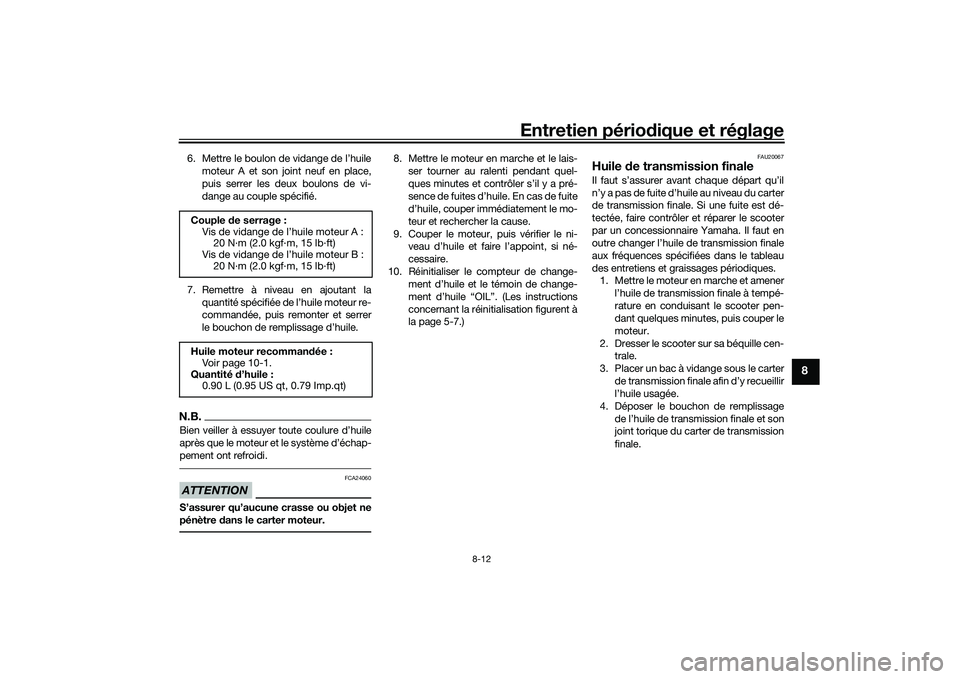

8-12
8
6. Mettre le boulon de vidange de l’huile
moteur A et son joint neuf en place,
puis serrer les deux boulons de vi-
dange au couple spécifié.
7. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA24060
S’assurer qu’aucune crasse ou objet ne
pénètre d ans le carter moteur.
8. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
9. Couper le moteur, puis vérifier le ni- veau d’huile et faire l’appoint, si né-
cessaire.
10. Réinitialiser le compteur de change- ment d’huile et le témoin de change-
ment d’huile “OIL”. (Les instructions
concernant la réinitialisation figurent à
la page 5-7.)
FAU20067
Huile de transmission finaleIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen- trale.
3. Placer un bac à vidange sous le carter de transmission finale afin d’y recueillir
l’huile usagée.
4. Déposer le bouchon de remplissage de l’huile de transmission finale et son
joint torique du carter de transmission
finale.
Couple
de serrage :
Vis de vidange de l’huile moteur A : 20 N·m (2.0 kgf·m, 15 lb·ft)
Vis de vidange de l’huile moteur B : 20 N·m (2.0 kgf·m, 15 lb·ft)
Huile moteur recomman dée :
Voi r p age 1 0-1 .
Quantité d’huile :
0.90 L (0.95 US qt, 0.79 Imp.qt)
UB9YF1F0.book Page 12 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage

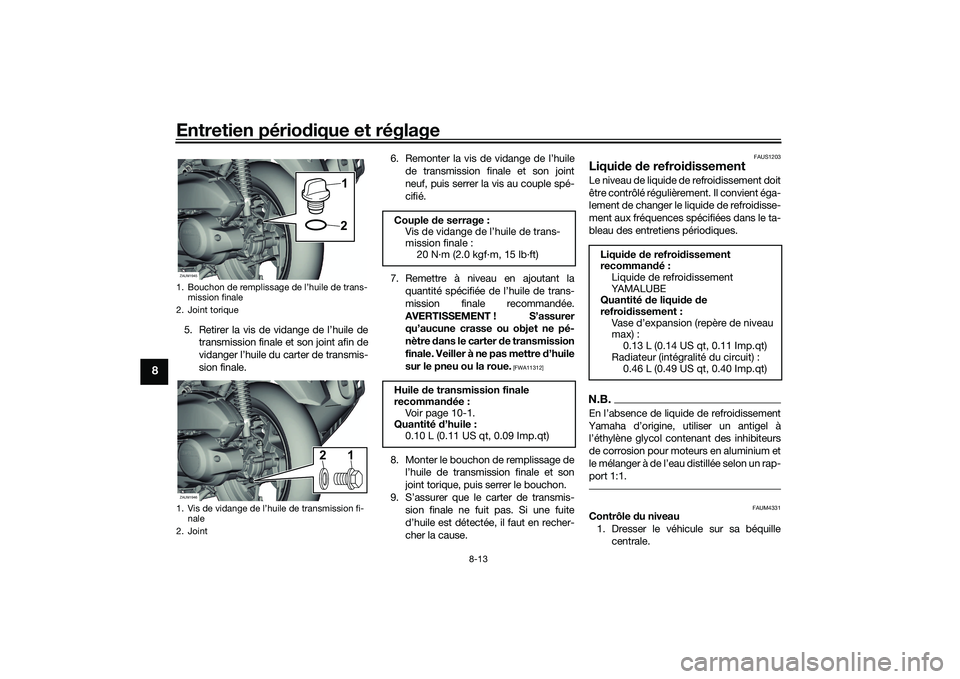

8-13
8
5. Retirer la vis de vidange de l’huile de
transmission finale et son joint afin de
vidanger l’huile du carter de transmis-
sion finale. 6. Remonter la vis de vidange de l’huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifié.
7. Remettre à niveau en ajoutant la quantité spécifiée de l’huile de trans-
mission finale recommandée.
AVERTISSEMENT ! S’assurer
qu’aucune crasse ou objet ne pé-
nètre dans le carter de transmission
finale. Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
[FWA11312]
8. Monter le bouchon de remplissage de l’huile de transmission finale et son
joint torique, puis serrer le bouchon.
9. S’assurer que le carter de transmis- sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAUS1203
Liqui de de refroid issementLe niveau de liquide de refroidissement doit
être contrôlé régulière ment. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-
port 1:1.
FAUM4331
Contrôle du niveau
1. Dresser le véhicule sur sa béquille centrale.
1. Bouchon de remplissage de l’huile de trans-mission finale
2. Joint torique
1. Vis de vidange de l’huile de transmission fi- nale
2. JointZAUM1945
1
2
ZAUM1946
12
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
20 N·m (2.0 kgf·m, 15 lb·ft)
Huile de transmission finale
recomman dée :
Voir page 10-1.
Quantité d’huile :
0.10 L (0.11 US qt, 0.09 Imp.qt)
Liqui de de refroi dissement
recomman dé:
Liquide de refroidissement
YA M A L U B E
Quantité de liqui de de
refroi dissement :
Vase d’expansion (repère de niveau
max) : 0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiateur (intégralité du circuit) : 0.46 L (0.49 US qt, 0.40 Imp.qt)
UB9YF1F0.book Page 13 Monday, October 11, 2021 10:35 AM

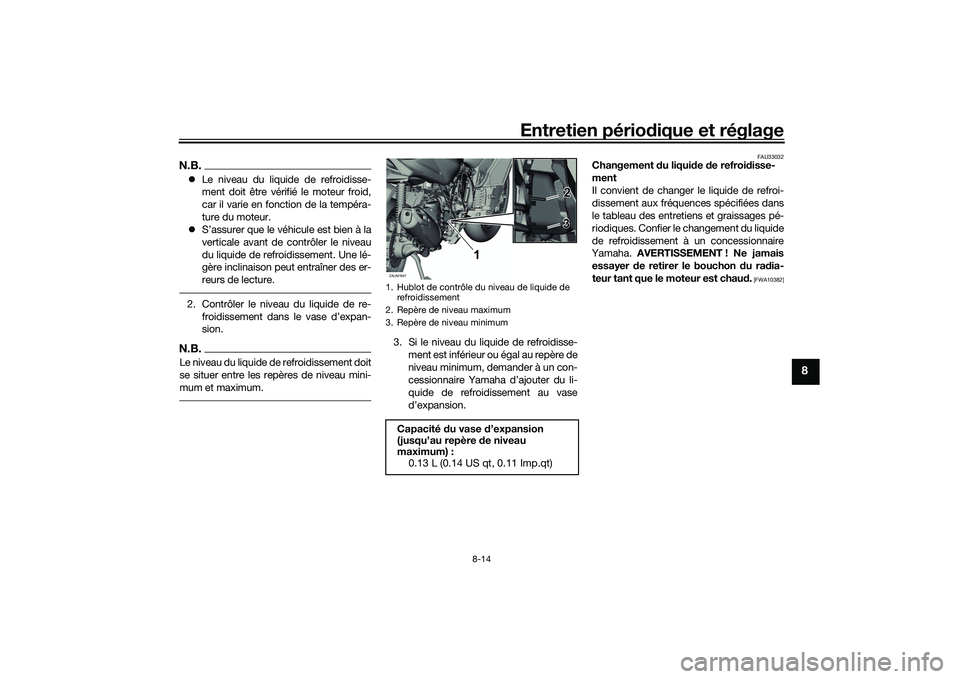

Entretien périodique et réglage
8-14
8
N.B. Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau du liquide de refroidisse-ment est inférieur ou égal au repère de
niveau minimum, demander à un con-
cessionnaire Yamaha d’ajouter du li-
quide de refroidissement au vase
d’expansion.
FAU33032
Changement d u liquide de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382]
1. Hublot de contrôle du niveau de liquide de
refroidissement
2. Repère de niveau maximum
3. Repère de niveau minimum
Capacité du vase d ’expansion
(jusqu’au repère d e niveau
maximum) :
0.13 L (0.14 US qt, 0.11 Imp.qt)ZAUM1947
1 2 2
3 2
3
UB9YF1F0.book Page 14 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage

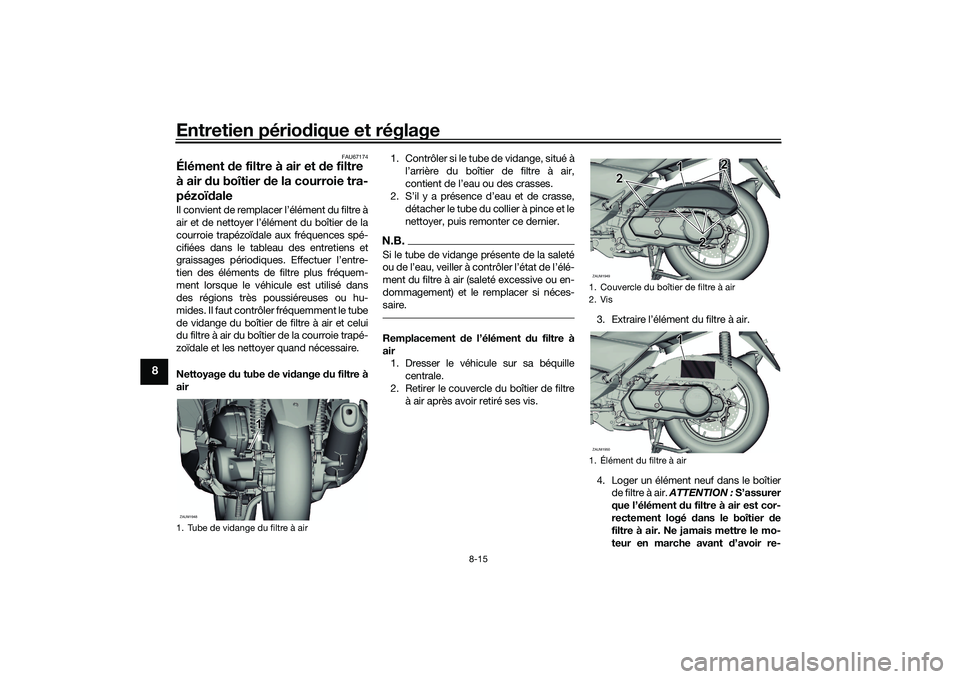

8-15
8
FAU67174
Élément de filtre à air et de filtre
à air d u boîtier de la courroie tra-
pézoï daleIl convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans
des régions très poussiéreuses ou hu-
mides. Il faut contrôler fréquemment le tube
de vidange du boîtier de filtre à air et celui
du filtre à air du boîtier de la courroie trapé-
zoïdale et les nettoyer quand nécessaire.
Nettoyage du tube d e vidange du filtre à
air 1. Contrôler si le tube de vidange, situé à
l’arrière du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse, détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
N.B.Si le tube de vidange présente de la saleté
ou de l’eau, veiller à contrôler l’état de l’élé-
ment du filtre à air (saleté excessive ou en-
dommagement) et le remplacer si néces-
saire.Remplacement de l’élément du filtre à
air 1. Dresser le véhicule sur sa béquille
centrale.
2. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis. 3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément d u filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-
1. Tube de vidange du filtre à airZAUM1948
1 11
1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à airZAUM1949
2 2 1
2
22 1
2
2
ZAUM1950
1 11
UB9YF1F0.book Page 15 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage

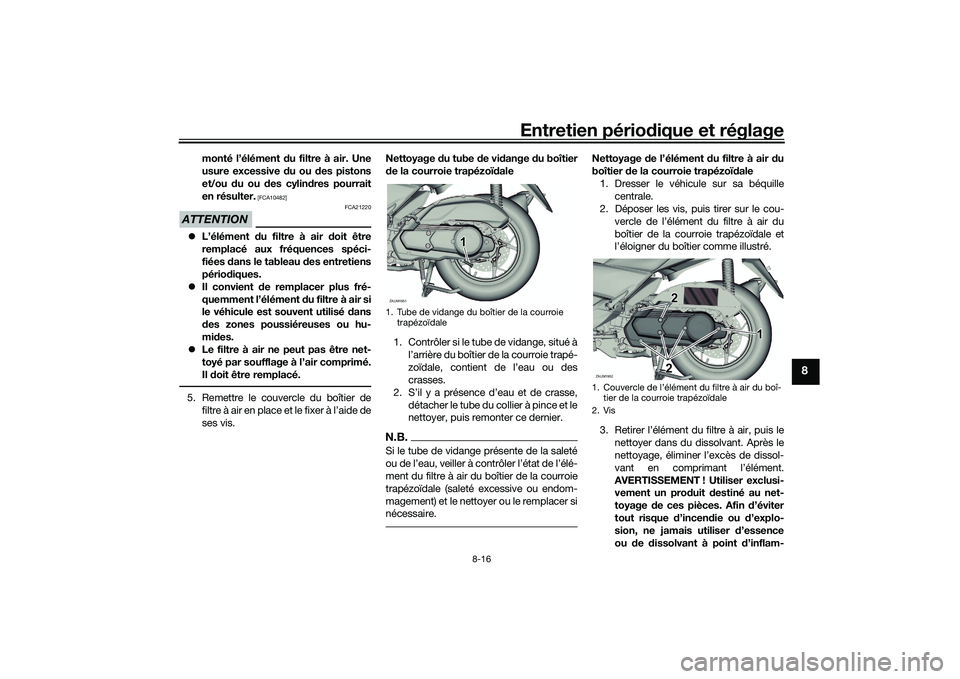

8-16
8
monté l’élément du filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
ATTENTION
FCA21220
 L’élément du filtre à air d oit être
remplacé aux fréquences spéci-
fiées dans le tableau d es entretiens
pério diques.
 Il convient de remplacer plus fré-
quemment l’élément d u filtre à air si
le véhicule est souvent utilisé d ans
d es zones poussiéreuses ou hu-
mi des.
 Le filtre à air ne peut pas être net-
toyé par soufflage à l’air comprimé.
Il doit être remplacé.5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis. Nettoyage
du tube d e vidange du boîtier
d e la courroie trapézoï dale
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de la courroie trapé-
zoïdale, contient de l’eau ou des
crasses.
2. S’il y a présence d’eau et de crasse, détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
N.B.Si le tube de vidange présente de la saleté
ou de l’eau, veiller à contrôler l’état de l’élé-
ment du filtre à air du boîtier de la courroie
trapézoïdale (saleté excessive ou endom-
magement) et le nettoye r ou le remplacer si
nécessaire.
Nettoyage de l’élément d u filtre à air du
boîtier de la courroie trapézoï dale
1. Dresser le véhicule sur sa béquille centrale.
2. Déposer les vis, puis tirer sur le cou-
vercle de l’élément du filtre à air du
boîtier de la courroie trapézoïdale et
l’éloigner du boîtier comme illustré.
3. Retirer l’élément du filtre à air, puis le nettoyer dans du dissolvant. Après le
nettoyage, éliminer l’excès de dissol-
vant en comprimant l’élément.
AVERTISSEMENT ! Utiliser exclusi- vement un pro duit destiné au net-
toyage de ces pièces. Afin d’éviter
tout risque d ’incendie ou d ’explo-
sion, ne jamais utiliser d ’essence
ou de dissolvant à point d’inflam-
1. Tube de vidange du boîtier de la courroie
trapézoïdaleZAUM1951
1 11
1. Couvercle de l’élément du filtre à air du boî-tier de la courroie trapézoïdale
2. VisZAUM1952
1 1
21
2
2
2
UB9YF1F0.book Page 16 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage

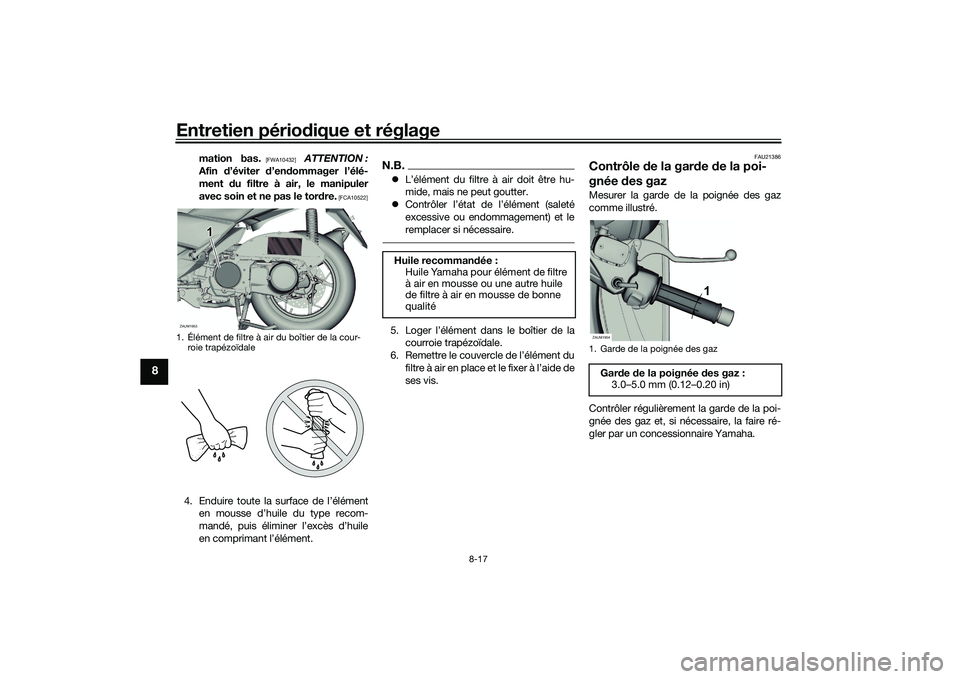

8-17
8
mation bas.
[FWA10432]
ATTENTION :
Afin d’éviter d’en dommager l’élé-
ment du filtre à air, le manipuler
avec soin et ne pas le tor dre.
[FCA10522]
4. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.
N.B.L’élément du filtre à air doit être hu-
mide, mais ne peut goutter.
 Contrôler l’état de l’élément (saleté
excessive ou endommagement) et le
remplacer si nécessaire.5. Loger l’élément dans le boîtier de la
courroie trapézoïdale.
6. Remettre le couvercle de l’élément du filtre à air en place et le fixer à l’aide de
ses vis.
FAU21386
Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
1. Élément de filtre à air du boîtier de la cour-
roie trapézoïdaleZAUM1953
1 11
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
1. Garde de la poignée des gazGar de de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)ZAUM1954
1
UB9YF1F0.book Page 17 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage

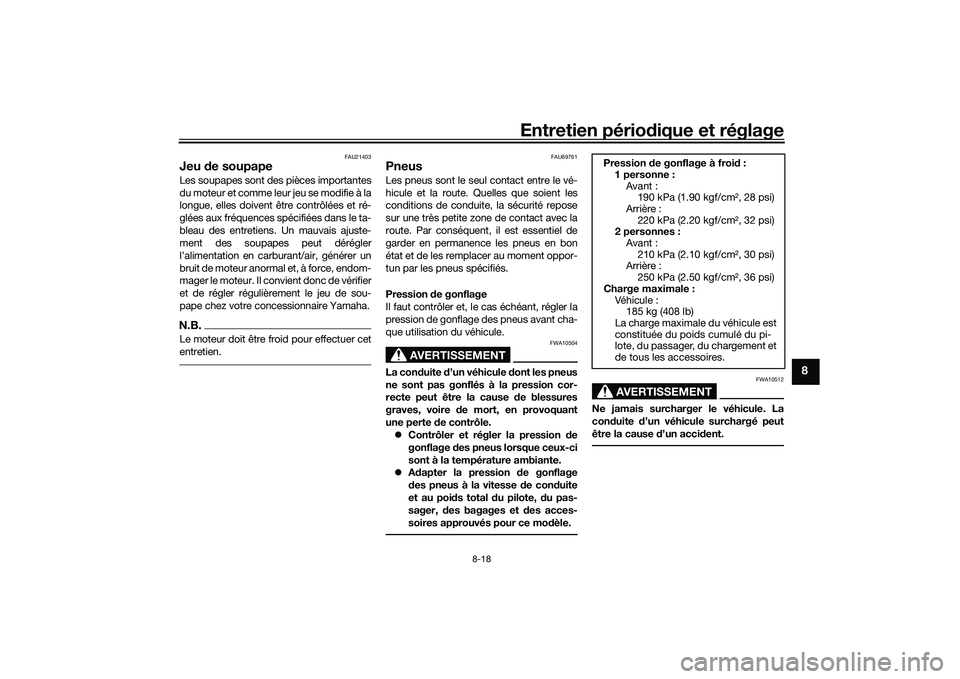

8-18
8
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cet
entretien.
FAU69761
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause d e blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Pression d e gonflage à froi d:
1 personne :
Avant :190 kPa (1.90 kgf/cm2, 28 psi)
Arrière :
220 kPa (2.20 kgf/cm2, 32 psi)
2 personnes : Avant :
210 kPa (2.10 kgf/cm2, 30 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
Charge maximale : Véh icu l e : 185 kg (408 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.
UB9YF1F0.book Page 18 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage
8-19
8

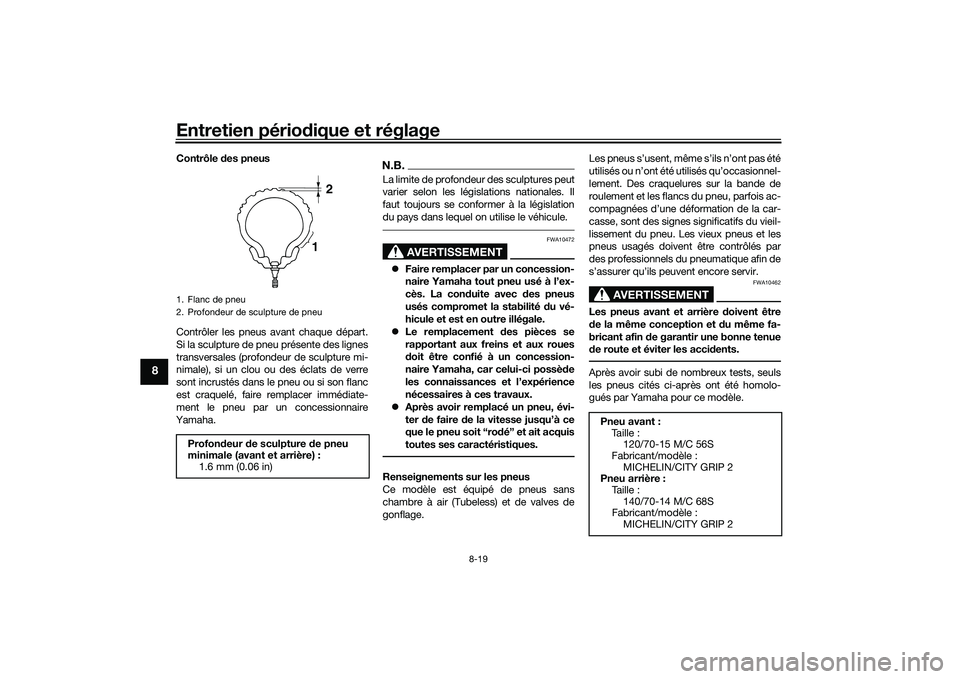

Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la sculpture de pneu présente des lignes
transversales (profondeur de sculpture mi-
nimale), si un clou ou des éclats de verre
sont incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immédiate-
ment le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité d u vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage. Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière d
oivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1 2
Pneu avant :
Taille :120/70-15 M/C 56S
Fabricant/modèle :
MICHELIN/CITY GRIP 2
Pneu arrière : Taille :
140/70-14 M/C 68S
Fabricant/modèle : MICHELIN/CITY GRIP 2
UB9YF1F0.book Page 19 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage
8-20
8
FAU21963

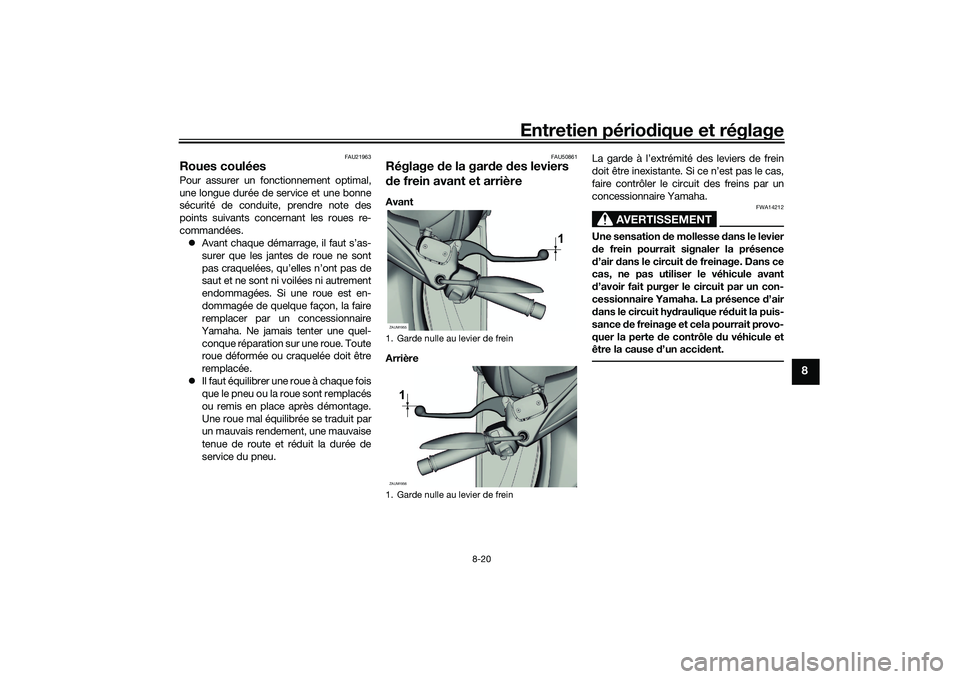

Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU50861
Réglage de la gar de des leviers
d e frein avant et arrièreAvant
Arrière La garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le cas,
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation
de mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un acci dent.
1. Garde nulle au levier de frein
1. Garde nulle au levier de freinZAUM1955
1
ZAUM19561
UB9YF1F0.book Page 20 Monday, October 11, 2021 10:35 AM

Entretien périodique et réglage
8-21
8
FAU22312

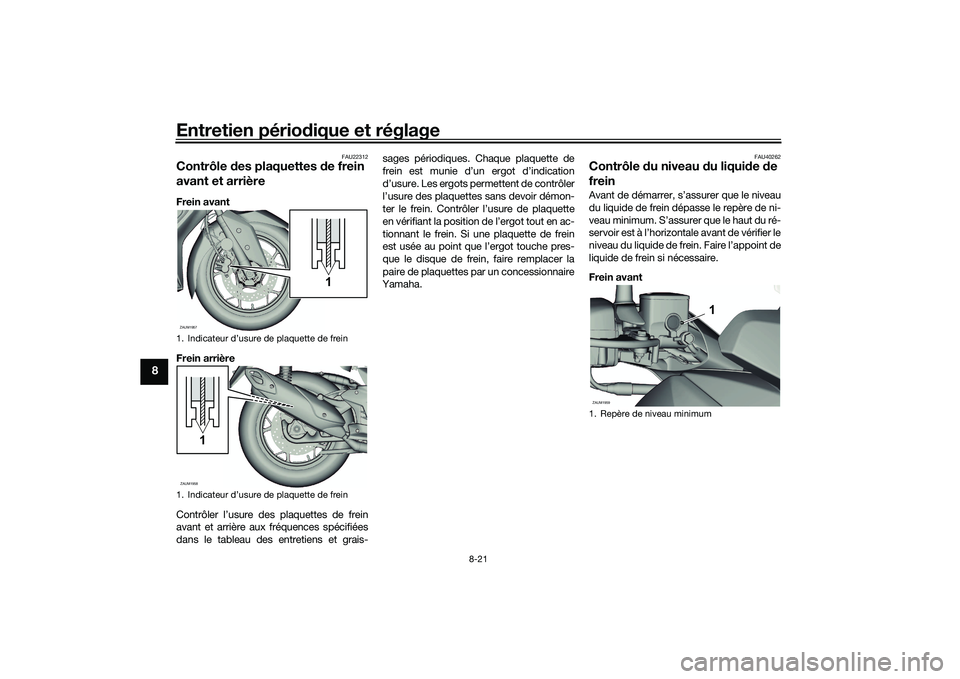

Contrôle des plaquettes de frein
avant et arrièreFrein avant
Frein arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais- sages périodiques. Chaque plaquette de
frein est munie d’un ergot d’indication
d’usure. Les ergots permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure de plaquette
en vérifiant la position de l’ergot tout en ac-
tionnant le frein. Si une plaquette de frein
est usée au point que l’ergot touche pres-
que le disque de frein, faire remplacer la
paire de plaquettes par un concessionnaire
Yamaha.
FAU40262
Contrôle du niveau du liqui de de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
1. Indicateur d’usure de plaquette de frein
1. Indicateur d’usure de plaquette de freinZAUM1957
1
ZAUM1958
1
1. Repère de niveau minimumZAUM1959
1
UB9YF1F0.book Page 21 Monday, October 11, 2021 10:35 AM
