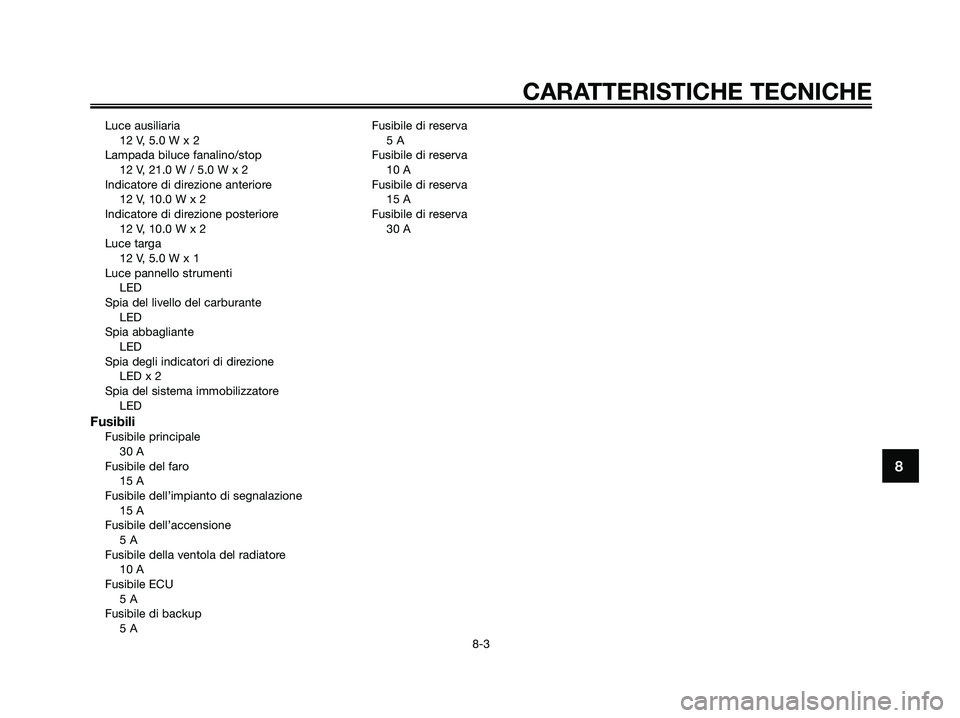

Luce ausiliaria
12 V, 5.0 W x 2
Lampada biluce fanalino/stop
12 V, 21.0 W / 5.0 W x 2
Indicatore di direzione anteriore
12 V, 10.0 W x 2
Indicatore di direzione posteriore
12 V, 10.0 W x 2
Luce targa
12 V, 5.0 W x 1
Luce pannello strumenti
LED
Spia del livello del carburante
LED
Spia abbagliante
LED
Spia degli indicatori di direzione
LED x 2
Spia del sistema immobilizzatore
LED
FusibiliFusibile principale
30 A
Fusibile del faro
15 A
Fusibile dell’impianto di segnalazione
15 A
Fusibile dell’accensione
5 A
Fusibile della ventola del radiatore
10 A
Fusibile ECU
5 A
Fusibile di backup
5 AFusibile di reserva
5 A
Fusibile di reserva
10 A
Fusibile di reserva
15 A
Fusibile di reserva
30 A
8
CARATTERISTICHE TECNICHE
8-3
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 81

HAU26351

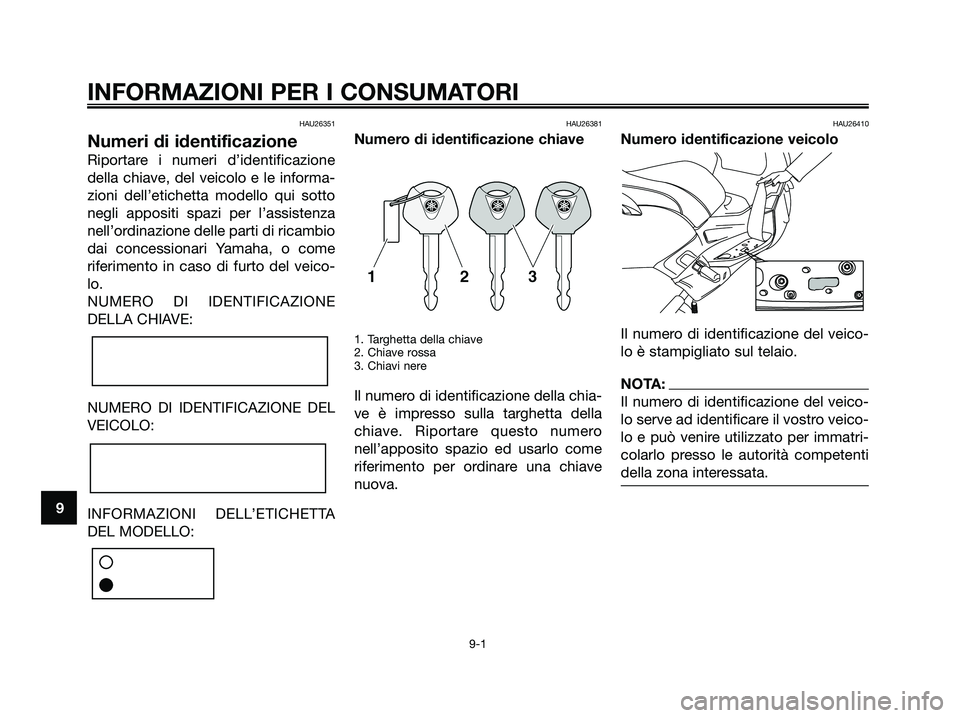

Numeri di identificazione
Riportare i numeri d’identificazione
della chiave, del veicolo e le informa-
zioni dell’etichetta modello qui sotto
negli appositi spazi per l’assistenza
nell’ordinazione delle parti di ricambio
dai concessionari Yamaha, o come
riferimento in caso di furto del veico-
lo.
NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU26381
Numero di identificazione chiave
1. Targhetta della chiave
2. Chiave rossa
3. Chiavi nere
Il numero di identificazione della chia-
ve è impresso sulla targhetta della
chiave. Riportare questo numero
nell’apposito spazio ed usarlo come
riferimento per ordinare una chiave
nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veico-
lo è stampigliato sul telaio.
NOTA:
Il numero di identificazione del veico-
lo serve ad identificare il vostro veico-
lo e può venire utilizzato per immatri-
colarlo presso le autorità competenti
della zona interessata.
9
INFORMAZIONI PER I CONSUMATORI
9-1
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 82

HAU26540

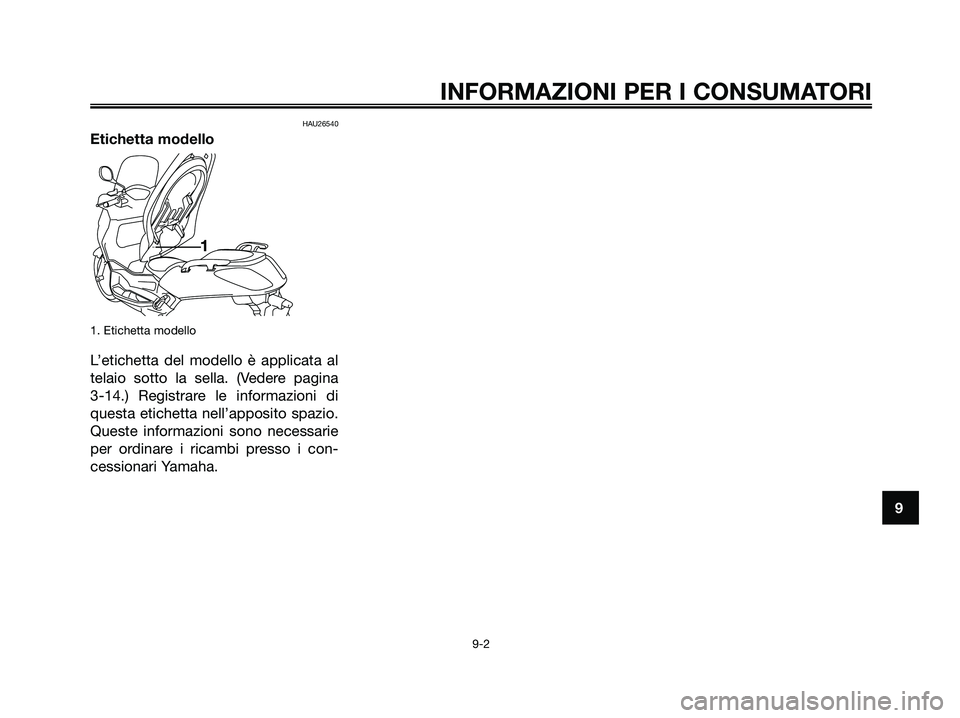

Etichetta modello
1. Etichetta modello
L’etichetta del modello è applicata al
telaio sotto la sella. (Vedere pagina
3-14.) Registrare le informazioni di
questa etichetta nell’apposito spazio.
Queste informazioni sono necessarie
per ordinare i ricambi presso i con-
cessionari Yamaha.
1
9
INFORMAZIONI PER I CONSUMATORI
9-2
