HAU33453

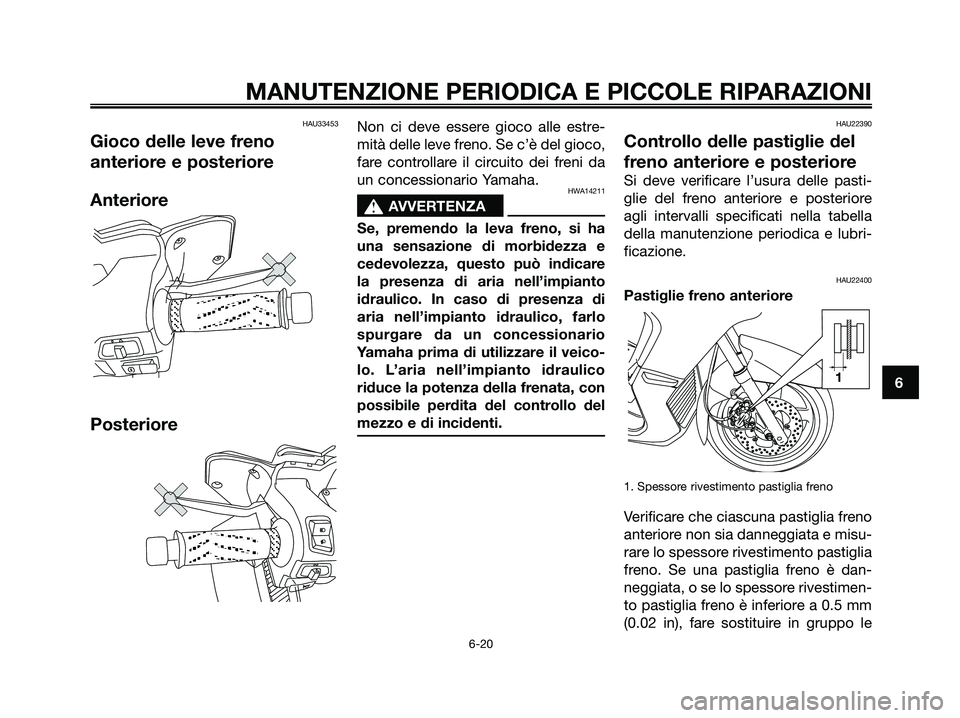

Gioco delle leve freno
anteriore e posteriore
Anteriore
Posteriore
Non ci deve essere gioco alle estre-
mità delle leve freno. Se c’è del gioco,
fare controllare il circuito dei freni da
un concessionario Yamaha.
HWA14211
s s
AVVERTENZA
Se, premendo la leva freno, si ha
una sensazione di morbidezza e
cedevolezza, questo può indicare
la presenza di aria nell’impianto
idraulico. In caso di presenza di
aria nell’impianto idraulico, farlo
spurgare da un concessionario
Yamaha prima di utilizzare il veico-
lo. L’aria nell’impianto idraulico
riduce la potenza della frenata, con
possibile perdita del controllo del
mezzo e di incidenti.
HAU22390
Controllo delle pastiglie del
freno anteriore e posteriore
Si deve verificare l’usura delle pasti-
glie del freno anteriore e posteriore
agli intervalli specificati nella tabella
della manutenzione periodica e lubri-
ficazione.
HAU22400
Pastiglie freno anteriore
1. Spessore rivestimento pastiglia freno
Verificare che ciascuna pastiglia freno
anteriore non sia danneggiata e misu-
rare lo spessore rivestimento pastiglia
freno. Se una pastiglia freno è dan-
neggiata, o se lo spessore rivestimen-
to pastiglia freno è inferiore a 0.5 mm
(0.02 in), fare sostituire in gruppo le
16
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 61

pastiglie freni da un concessionario
Yamaha.
HAU22510

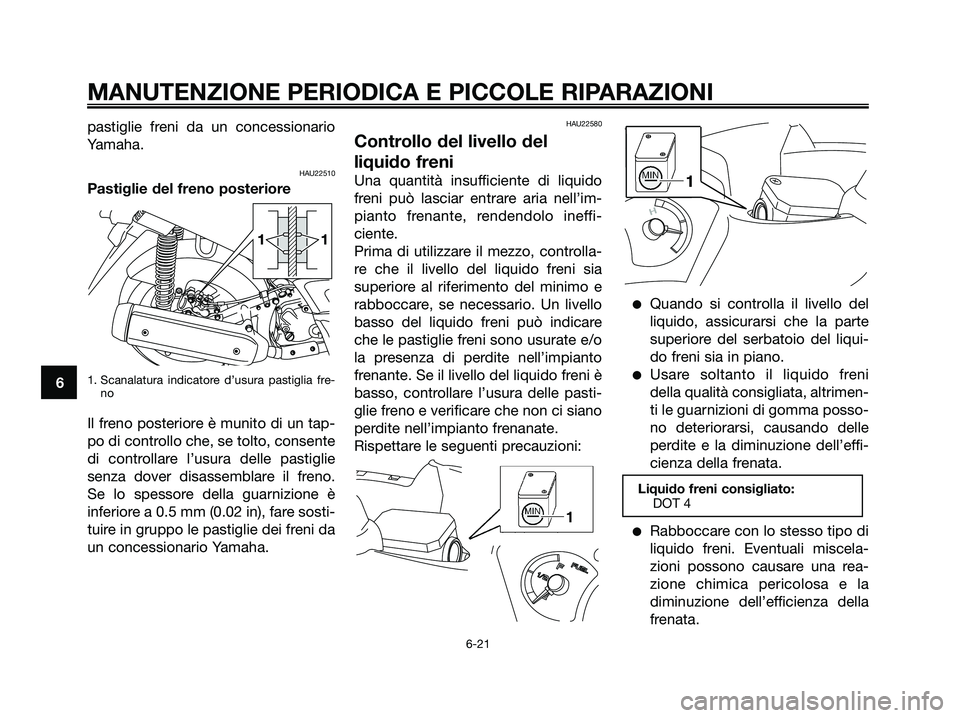

Pastiglie del freno posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
Il freno posteriore è munito di un tap-
po di controllo che, se tolto, consente
di controllare l’usura delle pastiglie
senza dover disassemblare il freno.
Se lo spessore della guarnizione è
inferiore a 0.5 mm (0.02 in), fare sosti-
tuire in gruppo le pastiglie dei freni da
un concessionario Yamaha.
HAU22580
Controllo del livello del
liquido freni
Una quantità insufficiente di liquido
freni può lasciar entrare aria nell’im-
pianto frenante, rendendolo ineffi-
ciente.
Prima di utilizzare il mezzo, controlla-
re che il livello del liquido freni sia
superiore al riferimento del minimo e
rabboccare, se necessario. Un livello
basso del liquido freni può indicare
che le pastiglie freni sono usurate e/o
la presenza di perdite nell’impianto
frenante. Se il livello del liquido freni è
basso, controllare l’usura delle pasti-
glie freno e verificare che non ci siano
perdite nell’impianto frenanate.
Rispettare le seguenti precauzioni:
Quando si controlla il livello del
liquido, assicurarsi che la parte
superiore del serbatoio del liqui-
do freni sia in piano.
Usare soltanto il liquido freni
della qualità consigliata, altrimen-
ti le guarnizioni di gomma posso-
no deteriorarsi, causando delle
perdite e la diminuzione dell’effi-
cienza della frenata.
Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscela-
zioni possono causare una rea-
zione chimica pericolosa e la
diminuzione dell’efficienza della
frenata.
Liquido freni consigliato:
DOT 4
11
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 62

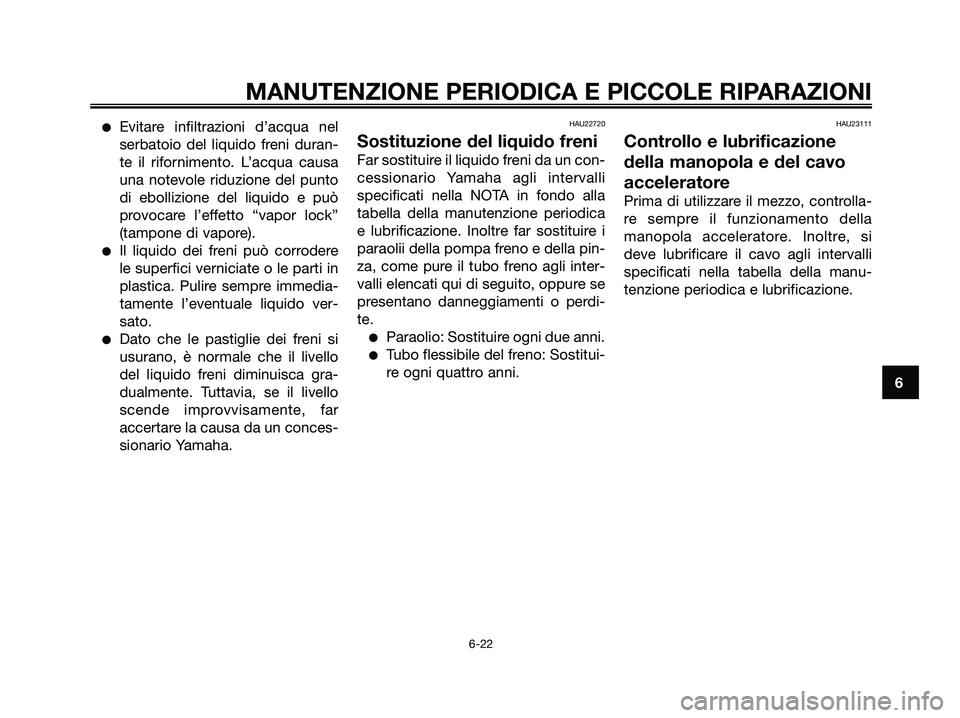

Evitare infiltrazioni d’acqua nel
serbatoio del liquido freni duran-
te il rifornimento. L’acqua causa
una notevole riduzione del punto
di ebollizione del liquido e può
provocare l’effetto “vapor lock”
(tampone di vapore).
Il liquido dei freni può corrodere
le superfici verniciate o le parti in
plastica. Pulire sempre immedia-
tamente l’eventuale liquido ver-
sato.
Dato che le pastiglie dei freni si
usurano, è normale che il livello
del liquido freni diminuisca gra-
dualmente. Tuttavia, se il livello
scende improvvisamente, far
accertare la causa da un conces-
sionario Yamaha.
HAU22720
Sostituzione del liquido freni
Far sostituire il liquido freni da un con-
cessionario Yamaha agli intervalli
specificati nella NOTA in fondo alla
tabella della manutenzione periodica
e lubrificazione. Inoltre far sostituire i
paraolii della pompa freno e della pin-
za, come pure il tubo freno agli inter-
valli elencati qui di seguito, oppure se
presentano danneggiamenti o perdi-
te.
Paraolio: Sostituire ogni due anni.
Tubo flessibile del freno: Sostitui-
re ogni quattro anni.
HAU23111
Controllo e lubrificazione
della manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento della
manopola acceleratore. Inoltre, si
deve lubrificare il cavo agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 63

HAU23170

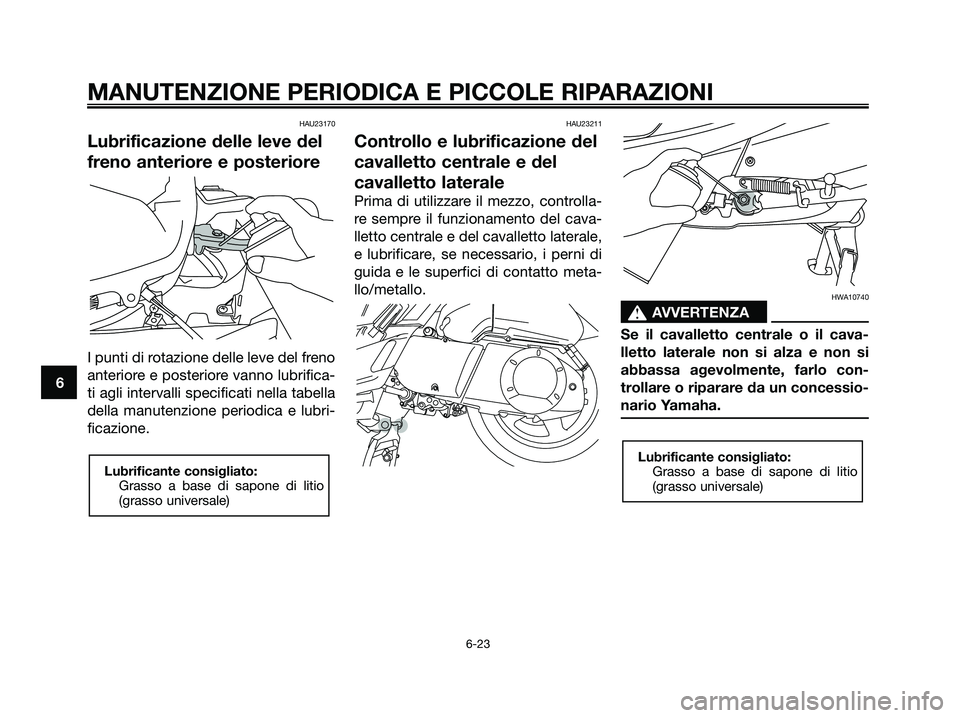

Lubrificazione delle leve del
freno anteriore e posteriore
I punti di rotazione delle leve del freno
anteriore e posteriore vanno lubrifica-
ti agli intervalli specificati nella tabella
della manutenzione periodica e lubri-
ficazione.
HAU23211
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controlla-
re sempre il funzionamento del cava-
lletto centrale e del cavalletto laterale,
e lubrificare, se necessario, i perni di
guida e le superfici di contatto meta-
llo/metallo.
HWA10740
s s
AVVERTENZA
Se il cavalletto centrale o il cava-
lletto laterale non si alza e non si
abbassa agevolmente, farlo con-
trollare o riparare da un concessio-
nario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 64

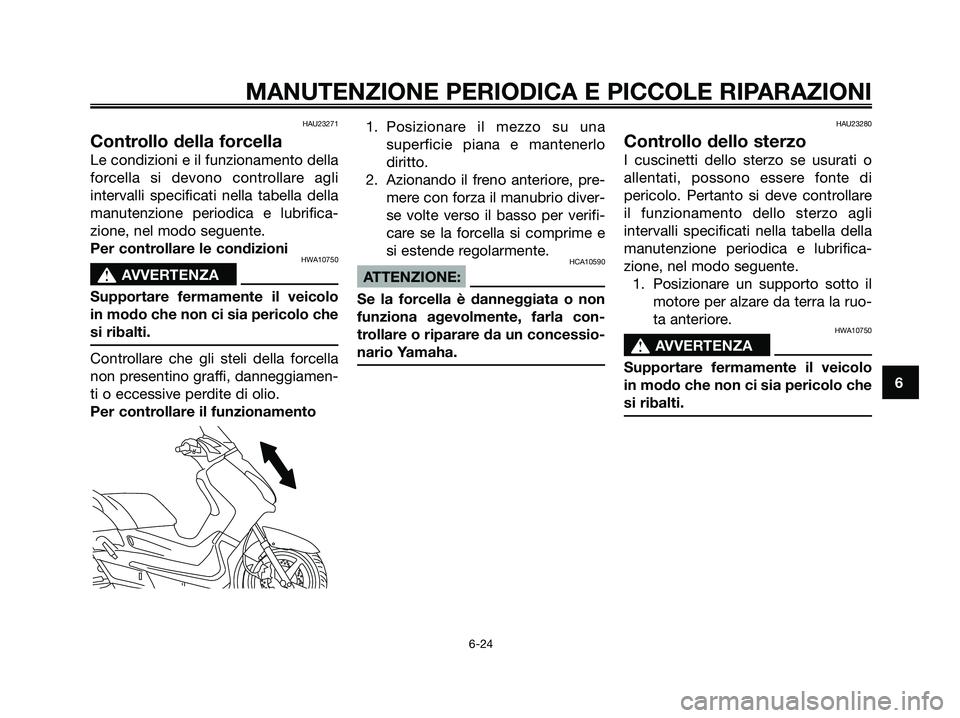

HAU23271
Controllo della forcella
Le condizioni e il funzionamento della
forcella si devono controllare agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
Per controllare le condizioni
HWA10750
s s
AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamen-
ti o eccessive perdite di olio.
Per controllare il funzionamento1. Posizionare il mezzo su una
superficie piana e mantenerlo
diritto.
2. Azionando il freno anteriore, pre-
mere con forza il manubrio diver-
se volte verso il basso per verifi-
care se la forcella si comprime e
si estende regolarmente.
HCA10590
ATTENZIONE:
Se la forcella è danneggiata o non
funziona agevolmente, farla con-
trollare o riparare da un concessio-
nario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o
allentati, possono essere fonte di
pericolo. Pertanto si deve controllare
il funzionamento dello sterzo agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione, nel modo seguente.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruo-
ta anteriore.
HWA10750
s s
AVVERTENZA
Supportare fermamente il veicolo
in modo che non ci sia pericolo che
si ribalti.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 65

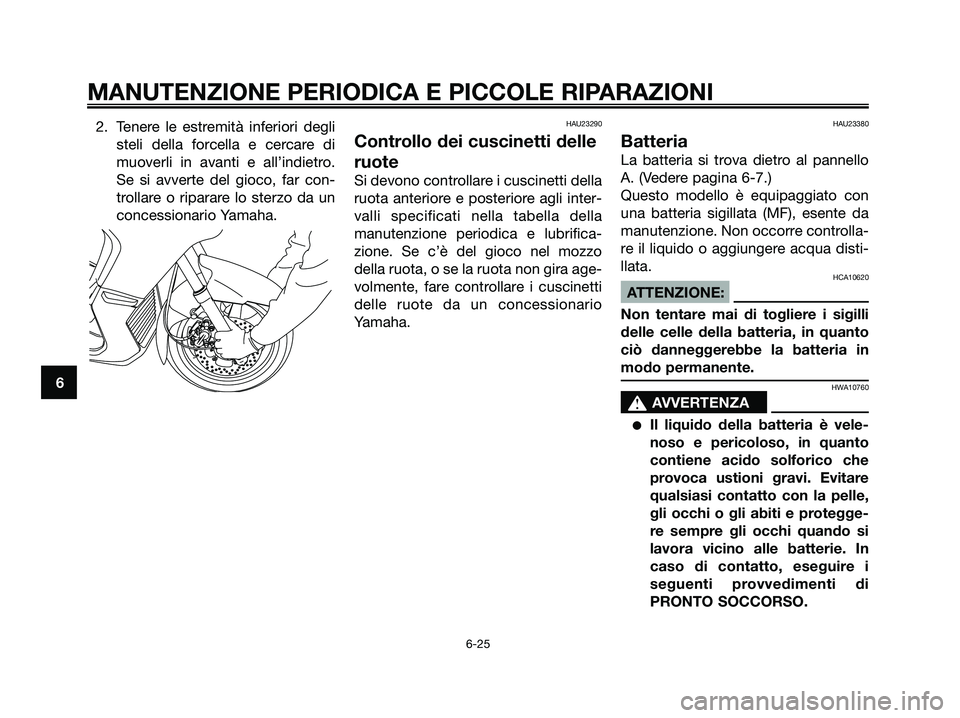

2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro.
Se si avverte del gioco, far con-
trollare o riparare lo sterzo da un
concessionario Yamaha.HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrifica-
zione. Se c’è del gioco nel mozzo
della ruota, o se la ruota non gira age-
volmente, fare controllare i cuscinetti
delle ruote da un concessionario
Yamaha.
HAU23380
Batteria
La batteria si trova dietro al pannello
A. (Vedere pagina 6-7.)
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re il liquido o aggiungere acqua disti-
llata.
HCA10620
ATTENZIONE:
Non tentare mai di togliere i sigilli
delle celle della batteria, in quanto
ciò danneggerebbe la batteria in
modo permanente.
HWA10760
s s
AVVERTENZA
Il liquido della batteria è vele-
noso e pericoloso, in quanto
contiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e protegge-
re sempre gli occhi quando si
lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di
PRONTO SOCCORSO.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 66

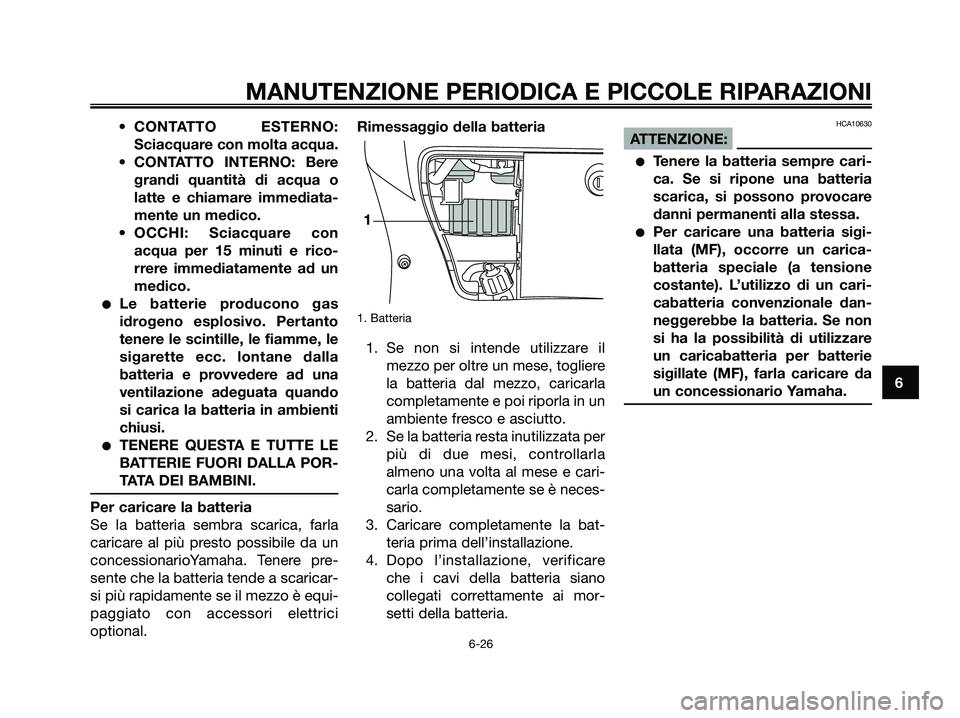

• CONTATTO ESTERNO:
Sciacquare con molta acqua.
• CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
• OCCHI: Sciacquare con
acqua per 15 minuti e rico-
rrere immediatamente ad un
medico.
Le batterie producono gas
idrogeno esplosivo. Pertanto
tenere le scintille, le fiamme, le
sigarette ecc. lontane dalla
batteria e provvedere ad una
ventilazione adeguata quando
si carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA D E I BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla
caricare al più presto possibile da un
concessionarioYamaha. Tenere pre-
sente che la batteria tende a scaricar-
si più rapidamente se il mezzo è equi-
paggiato con accessori elettrici
optional.Rimessaggio della batteria
1. Batteria
1. Se non si intende utilizzare il
mezzo per oltre un mese, togliere
la batteria dal mezzo, caricarla
completamente e poi riporla in un
ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla
almeno una volta al mese e cari-
carla completamente se è neces-
sario.
3. Caricare completamente la bat-
teria prima dell’installazione.
4. Dopo l’installazione, verificare
che i cavi della batteria siano
collegati correttamente ai mor-
setti della batteria.
HCA10630
ATTENZIONE:
Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
Per caricare una batteria sigi-
llata (MF), occorre un carica-
batteria speciale (a tensione
costante). L’utilizzo di un cari-
cabatteria convenzionale dan-
neggerebbe la batteria. Se non
si ha la possibilità di utilizzare
un caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 67

HAU23613

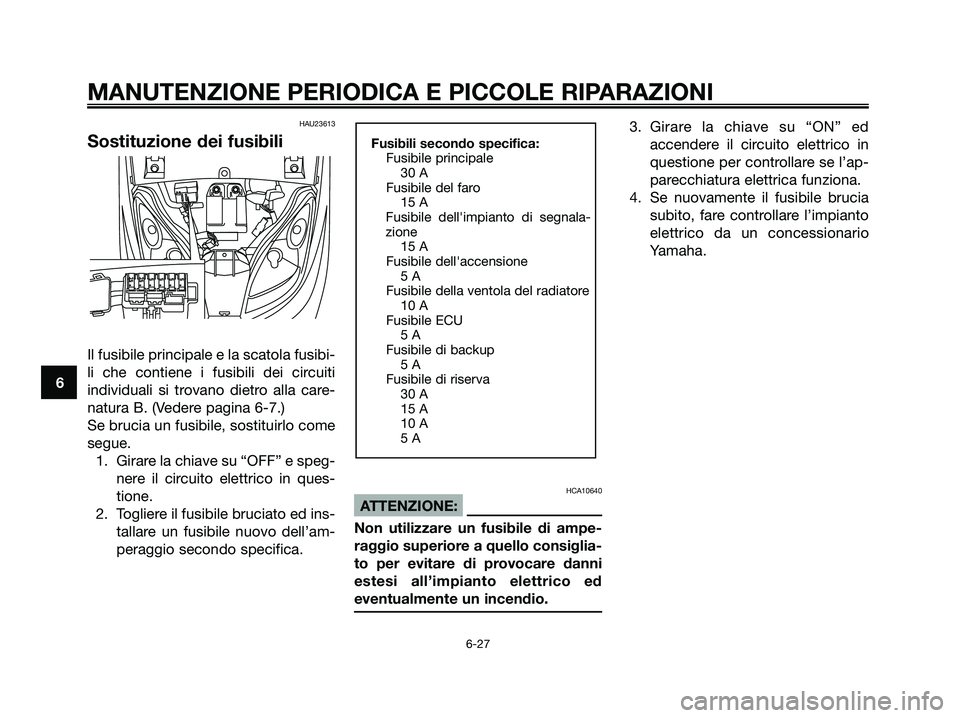

Sostituzione dei fusibili
Il fusibile principale e la scatola fusibi-
li che contiene i fusibili dei circuiti
individuali si trovano dietro alla care-
natura B. (Vedere pagina 6-7.)
Se brucia un fusibile, sostituirlo come
segue.
1. Girare la chiave su “OFF” e speg-
nere il circuito elettrico in ques-
tione.
2. Togliere il fusibile bruciato ed ins-
tallare un fusibile nuovo dell’am-
peraggio secondo specifica.
HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “ON” ed
accendere il circuito elettrico in
questione per controllare se l’ap-
parecchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
Fusibili secondo specifica:
Fusibile principale
30 A
Fusibile del faro
15 A
Fusibile dell'impianto di segnala-
zione
15 A
Fusibile dell'accensione
5 A
Fusibile della ventola del radiatore
10 A
Fusibile ECU
5 A
Fusibile di backup
5 A
Fusibile di riserva
30 A
15 A
10 A
5 A
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 68

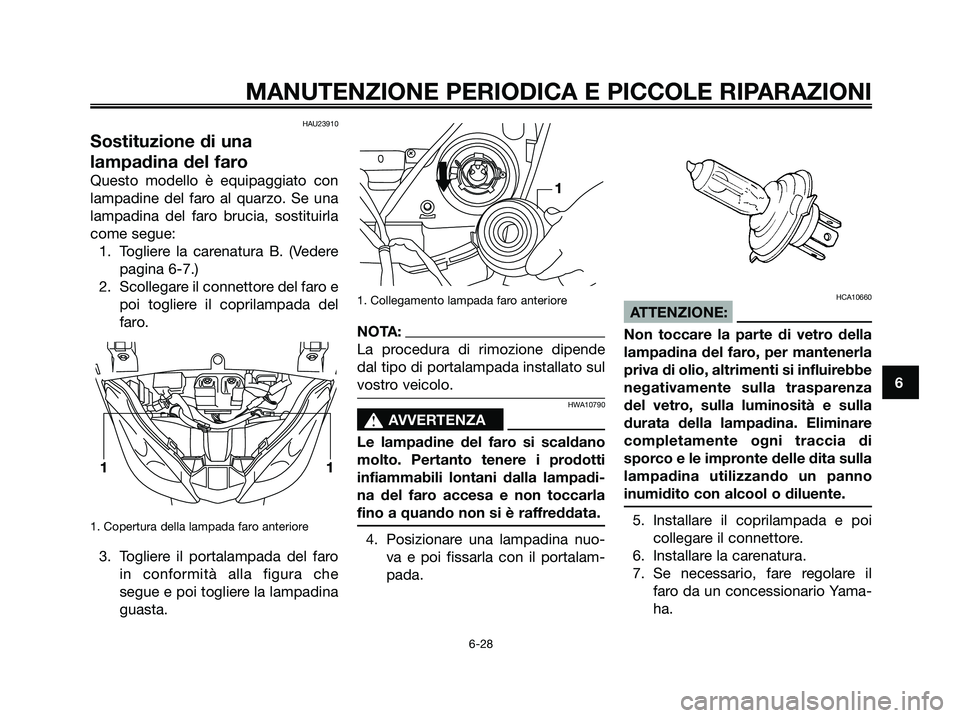

HAU23910
Sostituzione di una
lampadina del faro
Questo modello è equipaggiato con
lampadine del faro al quarzo. Se una
lampadina del faro brucia, sostituirla
come segue:
1. Togliere la carenatura B. (Vedere
pagina 6-7.)
2. Scollegare il connettore del faro e
poi togliere il coprilampada del
faro.
1. Copertura della lampada faro anteriore
3. Togliere il portalampada del faro
in conformità alla figura che
segue e poi togliere la lampadina
guasta.
1. Collegamento lampada faro anteriore
NOTA:
La procedura di rimozione dipende
dal tipo di portalampada installato sul
vostro veicolo.
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Posizionare una lampadina nuo-
va e poi fissarla con il portalam-
pada.
HCA10660
ATTENZIONE:
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
5. Installare il coprilampada e poi
collegare il connettore.
6. Installare la carenatura.
7. Se necessario, fare regolare il
faro da un concessionario Yama-
ha.
1
11
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 69

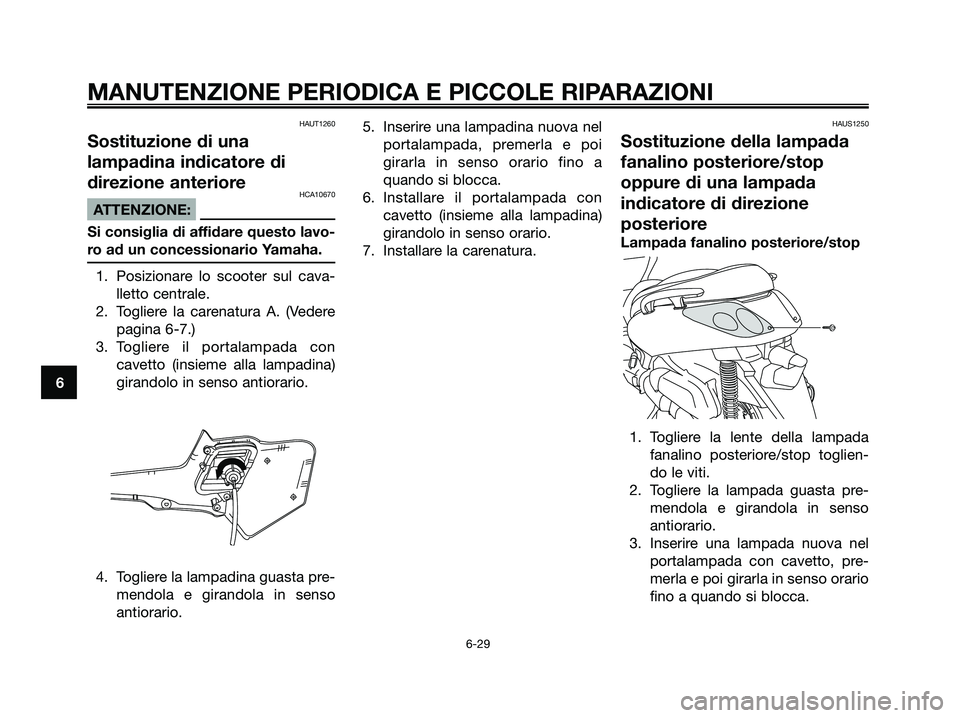

HAUT1260
Sostituzione di una
lampadina indicatore di
direzione anteriore
HCA10670
ATTENZIONE:
Si consiglia di affidare questo lavo-
ro ad un concessionario Yamaha.
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Togliere la carenatura A. (Vedere
pagina 6-7.)
3. Togliere il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso antiorario.
4. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.5. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
6. Installare il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso orario.
7. Installare la carenatura.
HAUS1250
Sostituzione della lampada
fanalino posteriore/stop
oppure di una lampada
indicatore di direzione
posteriore
Lampada fanalino posteriore/stop
1. Togliere la lente della lampada
fanalino posteriore/stop toglien-
do le viti.
2. Togliere la lampada guasta pre-
mendola e girandola in senso
antiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
1C0-F8199-H2.qxd 07/03/2006 05:23 Página 70
