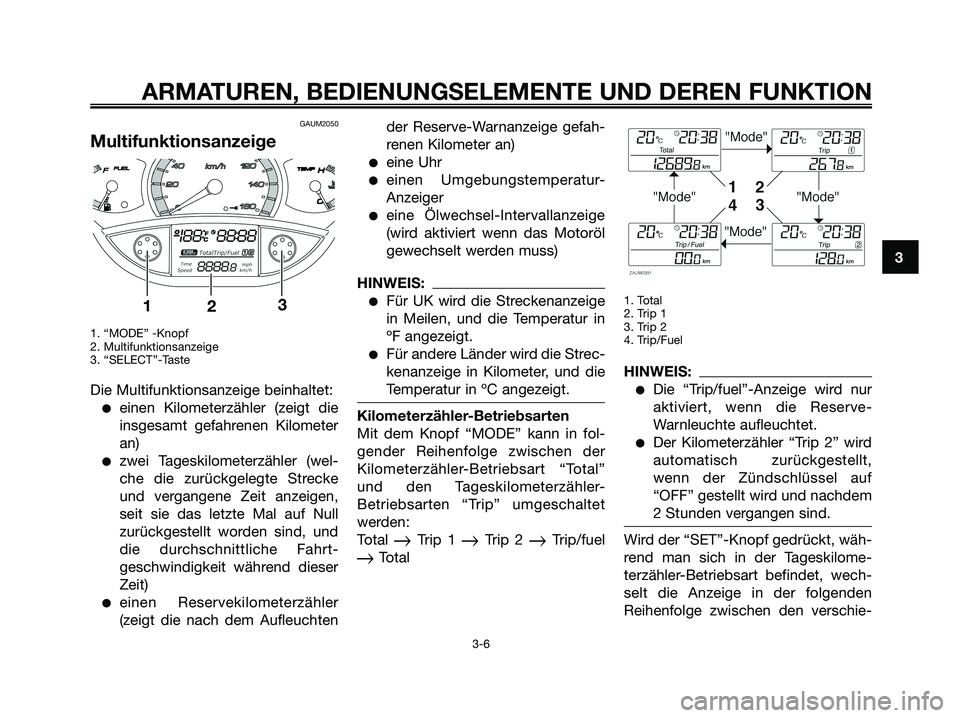

GAUM2050
Multifunktionsanzeige
1. “MODE” -Knopf
2. Multifunktionsanzeige
3. “SELECT”-Taste
Die Multifunktionsanzeige beinhaltet:
●einen Kilometerzähler (zeigt die
insgesamt gefahrenen Kilometer
an)
●zwei Tageskilometerzähler (wel-
che die zurückgelegte Strecke
und vergangene Zeit anzeigen,
seit sie das letzte Mal auf Null
zurückgestellt worden sind, und
die durchschnittliche Fahrt-
geschwindigkeit während dieser
Zeit)
●einen Reservekilometerzähler
(zeigt die nach dem Aufleuchtender Reserve-Warnanzeige gefah-
renen Kilometer an)
●eine Uhr
●einen Umgebungstemperatur-
Anzeiger
●eine Ölwechsel-Intervallanzeige
(wird aktiviert wenn das Motoröl
gewechselt werden muss)
HINWEIS:
●Für UK wird die Streckenanzeige
in Meilen, und die Temperatur in
ºF angezeigt.
●Für andere Länder wird die Strec-
kenanzeige in Kilometer, und die
Temperatur in ºC angezeigt.
Kilometerzähler-Betriebsarten
Mit dem Knopf “MODE” kann in fol-
gender Reihenfolge zwischen der
Kilometerzähler-Betriebsart “Total”
und den Tageskilometerzähler-
Betriebsarten “Trip” umgeschaltet
werden:
Total
Trip 1 Trip 2 Trip/fuel
Total
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
HINWEIS:
●Die “Trip/fuel”-Anzeige wird nur
aktiviert, wenn die Reserve-
Warnleuchte aufleuchtet.
●Der Kilometerzähler “Trip 2” wird
automatisch zurückgestellt,
wenn der Zündschlüssel auf
“OFF” gestellt wird und nachdem
2 Stunden vergangen sind.
Wird der “SET”-Knopf gedrückt, wäh-
rend man sich in der Tageskilome-
terzähler-Betriebsart befindet, wech-
selt die Anzeige in der folgenden
Reihenfolge zwischen den verschie-
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 21
Page 22 of 88

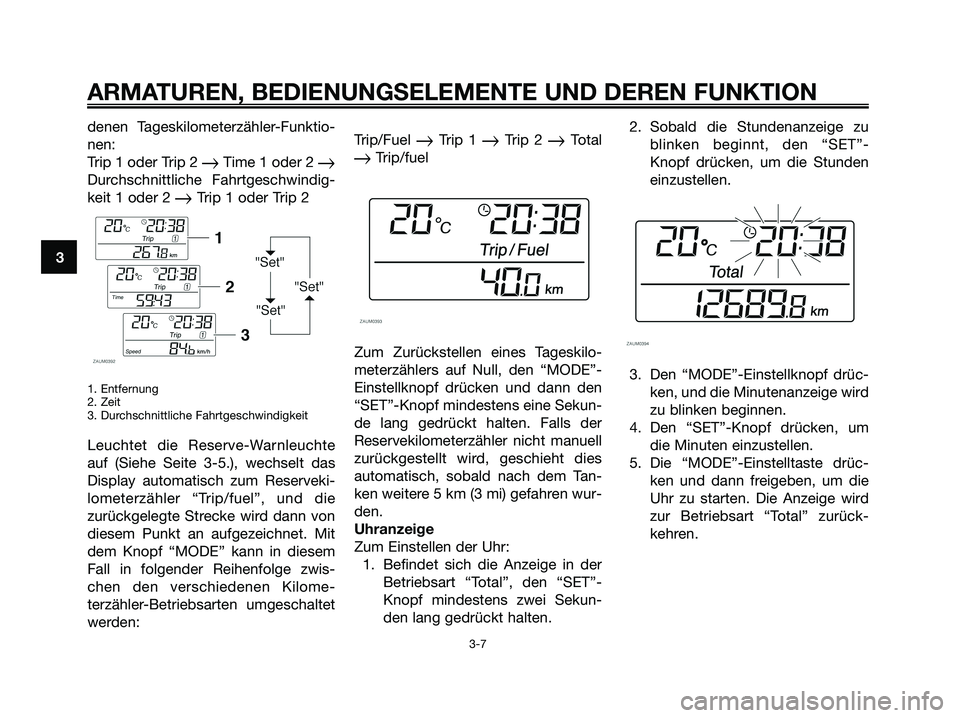

denen Tageskilometerzähler-Funktio-
nen:
Trip 1 oder Trip 2
Time 1 oder 2 Durchschnittliche Fahrtgeschwindig-
keit 1 oder 2
Trip 1 oder Trip 2
1. Entfernung
2. Zeit
3. Durchschnittliche Fahrtgeschwindigkeit
Leuchtet die Reserve-Warnleuchte
auf (Siehe Seite 3-5.), wechselt das
Display automatisch zum Reserveki-
lometerzähler “Trip/fuel”, und die
zurückgelegte Strecke wird dann von
diesem Punkt an aufgezeichnet. Mit
dem Knopf “MODE” kann in diesem
Fall in folgender Reihenfolge zwis-
chen den verschiedenen Kilome-
terzähler-Betriebsarten umgeschaltet
werden:Trip/Fuel
Trip 1 Trip 2 Total
Trip/fuel
Zum Zurückstellen eines Tageskilo-
meterzählers auf Null, den “MODE”-
Einstellknopf drücken und dann den
“SET”-Knopf mindestens eine Sekun-
de lang gedrückt halten. Falls der
Reservekilometerzähler nicht manuell
zurückgestellt wird, geschieht dies
automatisch, sobald nach dem Tan-
ken weitere 5 km (3 mi) gefahren wur-
den.
Uhranzeige
Zum Einstellen der Uhr:
1. Befindet sich die Anzeige in der
Betriebsart “Total”, den “SET”-
Knopf mindestens zwei Sekun-
den lang gedrückt halten.2. Sobald die Stundenanzeige zu
blinken beginnt, den “SET”-
Knopf drücken, um die Stunden
einzustellen.
3. Den “MODE”-Einstellknopf drüc-
ken, und die Minutenanzeige wird
zu blinken beginnen.
4. Den “SET”-Knopf drücken, um
die Minuten einzustellen.
5. Die “MODE”-Einstelltaste drüc-
ken und dann freigeben, um die
Uhr zu starten. Die Anzeige wird
zur Betriebsart “Total” zurück-
kehren.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 22
Page 23 of 88

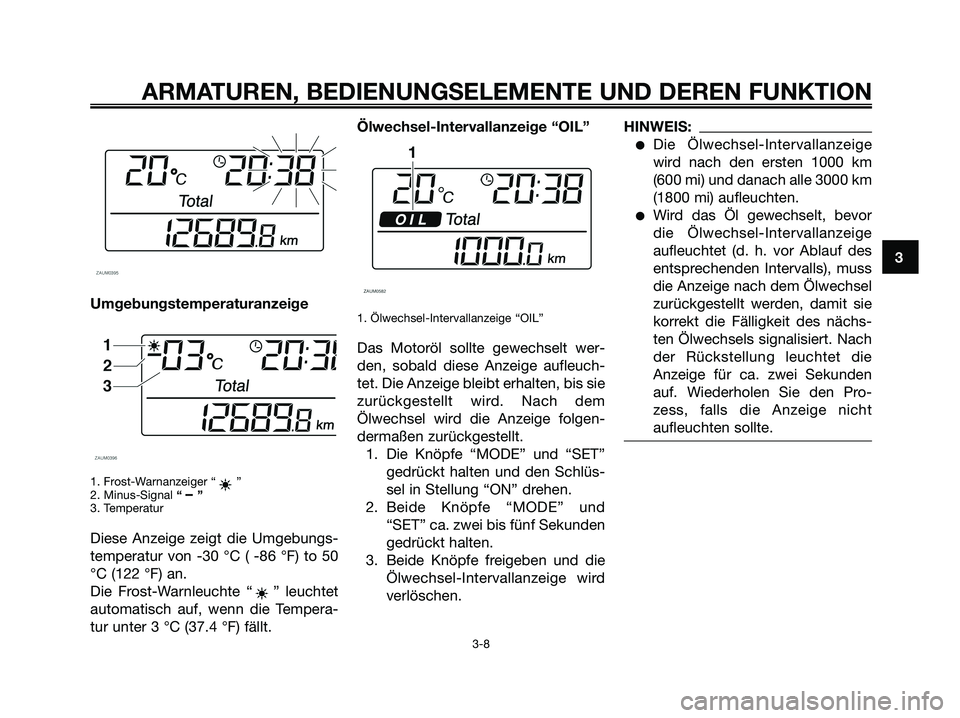

Umgebungstemperaturanzeige
1. Frost-Warnanzeiger “ ”
2. Minus-Signal “ – ”
3. Temperatur
Diese Anzeige zeigt die Umgebungs-
temperatur von -30 °C ( -86 °F) to 50
°C (122 °F) an.
Die Frost-Warnleuchte “ ” leuchtet
automatisch auf, wenn die Tempera-
tur unter 3 °C (37.4 °F) fällt.Ölwechsel-Intervallanzeige “OIL”
1. Ölwechsel-Intervallanzeige “OIL”
Das Motoröl sollte gewechselt wer-
den, sobald diese Anzeige aufleuch-
tet. Die Anzeige bleibt erhalten, bis sie
zurückgestellt wird. Nach dem
Ölwechsel wird die Anzeige folgen-
dermaßen zurückgestellt.
1. Die Knöpfe “MODE” und “SET”
gedrückt halten und den Schlüs-
sel in Stellung “ON” drehen.
2. Beide Knöpfe “MODE” und
“SET” ca. zwei bis fünf Sekunden
gedrückt halten.
3. Beide Knöpfe freigeben und die
Ölwechsel-Intervallanzeige wird
verlöschen.
HINWEIS:
●Die Ölwechsel-Intervallanzeige
wird nach den ersten 1000 km
(600 mi) und danach alle 3000 km
(1800 mi) aufleuchten.
●Wird das Öl gewechselt, bevor
die Ölwechsel-Intervallanzeige
aufleuchtet (d. h. vor Ablauf des
entsprechenden Intervalls), muss
die Anzeige nach dem Ölwechsel
zurückgestellt werden, damit sie
korrekt die Fälligkeit des nächs-
ten Ölwechsels signalisiert. Nach
der Rückstellung leuchtet die
Anzeige für ca. zwei Sekunden
auf. Wiederholen Sie den Pro-
zess, falls die Anzeige nicht
aufleuchten sollte.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 23
Page 24 of 88

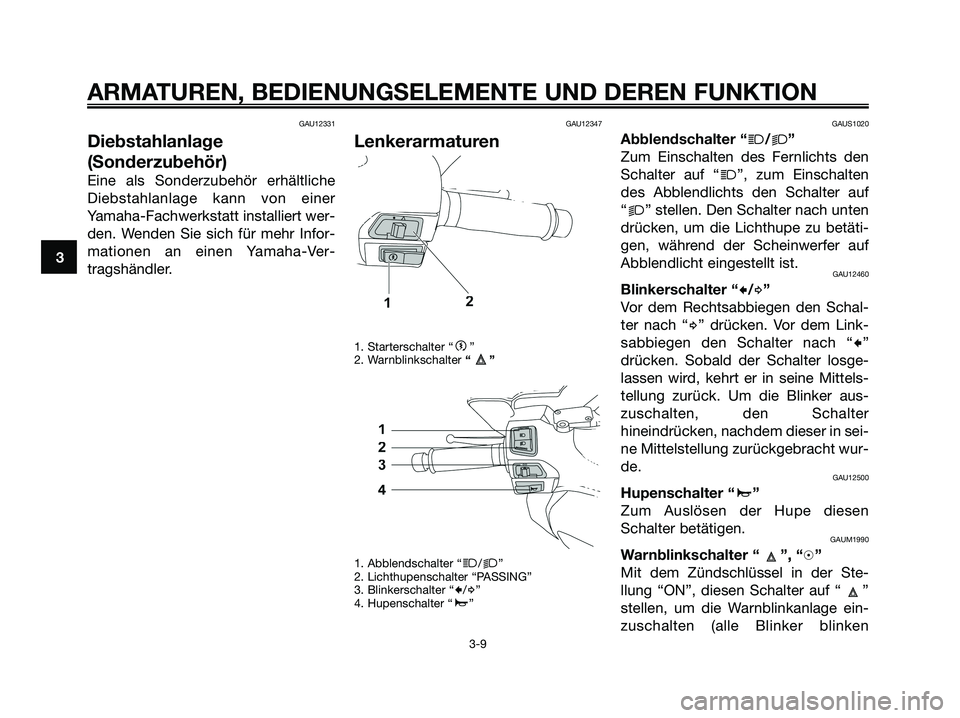

GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche
Diebstahlanlage kann von einer
Yamaha-Fachwerkstatt installiert wer-
den. Wenden Sie sich für mehr Infor-
mationen an einen Yamaha-Ver-
tragshändler.
GAU12347
Lenkerarmaturen
1. Starterschalter “g”
2. Warnblinkschalter “”
1. Abblendschalter “
j/k”
2. Lichthupenschalter “PASSING”
3. Blinkerschalter “
c/d”
4. Hupenschalter “a”
GAUS1020
Abblendschalter “j/k”
Zum Einschalten des Fernlichts den
Schalter auf “
j”, zum Einschalten
des Abblendlichts den Schalter auf
“
k” stellen. Den Schalter nach unten
drücken, um die Lichthupe zu betäti-
gen, während der Scheinwerfer auf
Abblendlicht eingestellt ist.
GAU12460
Blinkerschalter “c/d”
Vor dem Rechtsabbiegen den Schal-
ter nach “
d” drücken. Vor dem Link-
sabbiegen den Schalter nach “
c”
drücken. Sobald der Schalter losge-
lassen wird, kehrt er in seine Mittels-
tellung zurück. Um die Blinker aus-
zuschalten, den Schalter
hineindrücken, nachdem dieser in sei-
ne Mittelstellung zurückgebracht wur-
de.
GAU12500
Hupenschalter “a”
Zum Auslösen der Hupe diesen
Schalter betätigen.
GAUM1990
Warnblinkschalter “ ”, “h”
Mit dem Zündschlüssel in der Ste-
llung “ON”, diesen Schalter auf “ ”
stellen, um die Warnblinkanlage ein-
zuschalten (alle Blinker blinken
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 24
Page 25 of 88

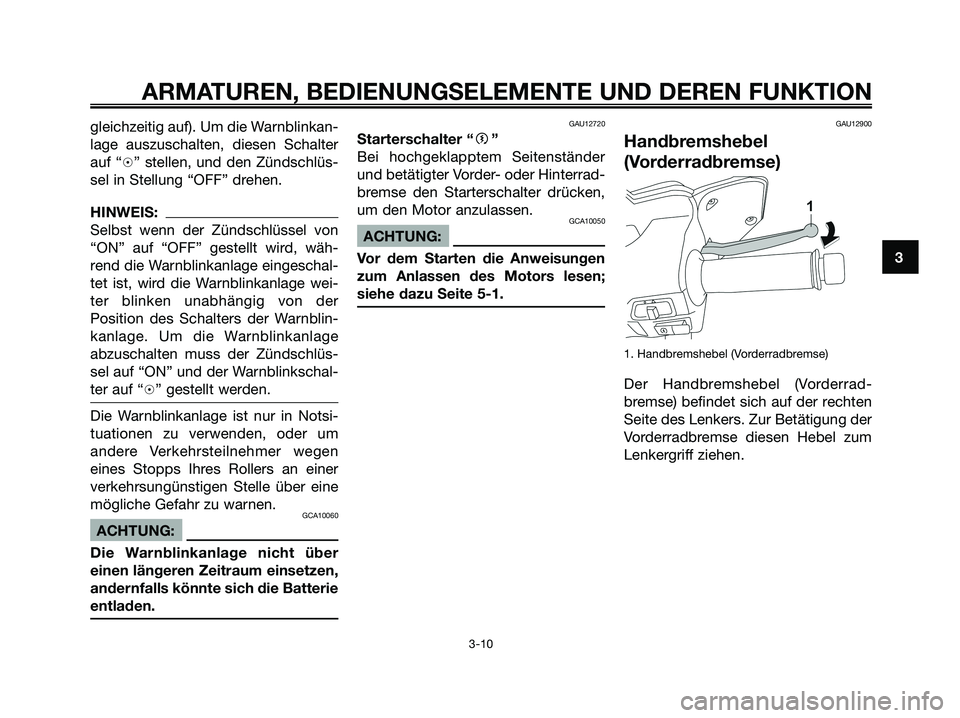

gleichzeitig auf). Um die Warnblinkan-
lage auszuschalten, diesen Schalter
auf “h” stellen, und den Zündschlüs-
sel in Stellung “OFF” drehen.
HINWEIS:
Selbst wenn der Zündschlüssel von
“ON” auf “OFF” gestellt wird, wäh-
rend die Warnblinkanlage eingeschal-
tet ist, wird die Warnblinkanlage wei-
ter blinken unabhängig von der
Position des Schalters der Warnblin-
kanlage. Um die Warnblinkanlage
abzuschalten muss der Zündschlüs-
sel auf “ON” und der Warnblinkschal-
ter auf “h” gestellt werden.
Die Warnblinkanlage ist nur in Notsi-
tuationen zu verwenden, oder um
andere Verkehrsteilnehmer wegen
eines Stopps Ihres Rollers an einer
verkehrsungünstigen Stelle über eine
mögliche Gefahr zu warnen.
GCA10060
ACHTUNG:
Die Warnblinkanlage nicht über
einen längeren Zeitraum einsetzen,
andernfalls könnte sich die Batterie
entladen.
GAU12720
Starterschalter “g”
Bei hochgeklapptem Seitenständer
und betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,
um den Motor anzulassen.
GCA10050
ACHTUNG:
Vor dem Starten die Anweisungen
zum Anlassen des Motors lesen;
siehe dazu Seite 5-1.
GAU12900
Handbremshebel
(Vorderradbremse)
1. Handbremshebel (Vorderradbremse)
Der Handbremshebel (Vorderrad-
bremse) befindet sich auf der rechten
Seite des Lenkers. Zur Betätigung der
Vorderradbremse diesen Hebel zum
Lenkergriff ziehen.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 25
Page 26 of 88
GAU12950
Handbremshebel
(Hinterradbremse)
1. Handbremshebel (Hinterradbremse)
Der Handbremshebel zur Betätigung
der Hinterradbremse befindet sich auf
der linken Seite des Lenkers. Zur
Betätigung der Hinterradbremse den
Hebel zum Lenkergriff ziehen.
GAUT1382
Tankverschluss
Tankverschluss öffnen
Den Deckel öffnen; dazu den Hebel
nach oben ziehen.
1. Drücken
1. Den Deckel öffnen
Den Schlüssel in das Kraftstofftank-
Schloss stecken und eine 1/4
Umdrehung gegen den Uhrzeigersinn
drehen. Der Tankverschluss kann nun
abgenommen werden.
1. Offen Kraftstofftank-Verschluss
HINWEIS:
Nach dem Abnehmen des Tank-
verschlusses diesen in die Halterung
wie dargestellt platzieren.
Tankverschluss schließen
1. Den Tankverschluss mit einges-
tecktem Schlüssel und ausge-
richteten Passmarkierungen in
die Kraftstofftank-Öffnung ein-
setzen.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 26
Page 27 of 88

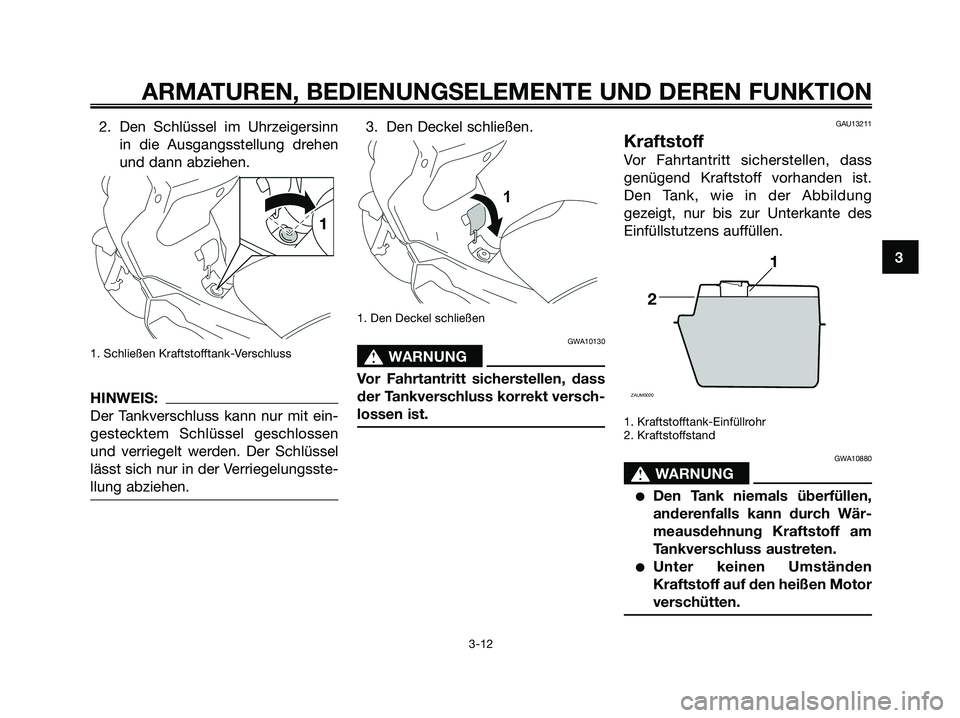

2. Den Schlüssel im Uhrzeigersinn
in die Ausgangsstellung drehen
und dann abziehen.
1. Schließen Kraftstofftank-Verschluss
HINWEIS:
Der Tankverschluss kann nur mit ein-
gestecktem Schlüssel geschlossen
und verriegelt werden. Der Schlüssel
lässt sich nur in der Verriegelungsste-
llung abziehen.
3. Den Deckel schließen.
1. Den Deckel schließen
GWA10130
s s
WARNUNG
Vor Fahrtantritt sicherstellen, dass
der Tankverschluss korrekt versch-
lossen ist.
GAU13211
Kraftstoff
Vor Fahrtantritt sicherstellen, dass
genügend Kraftstoff vorhanden ist.
Den Tank, wie in der Abbildung
gezeigt, nur bis zur Unterkante des
Einfüllstutzens auffüllen.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
GWA10880
s s
WARNUNG
●Den Tank niemals überfüllen,
anderenfalls kann durch Wär-
meausdehnung Kraftstoff am
Tankverschluss austreten.
●Unter keinen Umständen
Kraftstoff auf den heißen Motor
verschütten.
1
2
ZAUM0020
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 27
Page 28 of 88

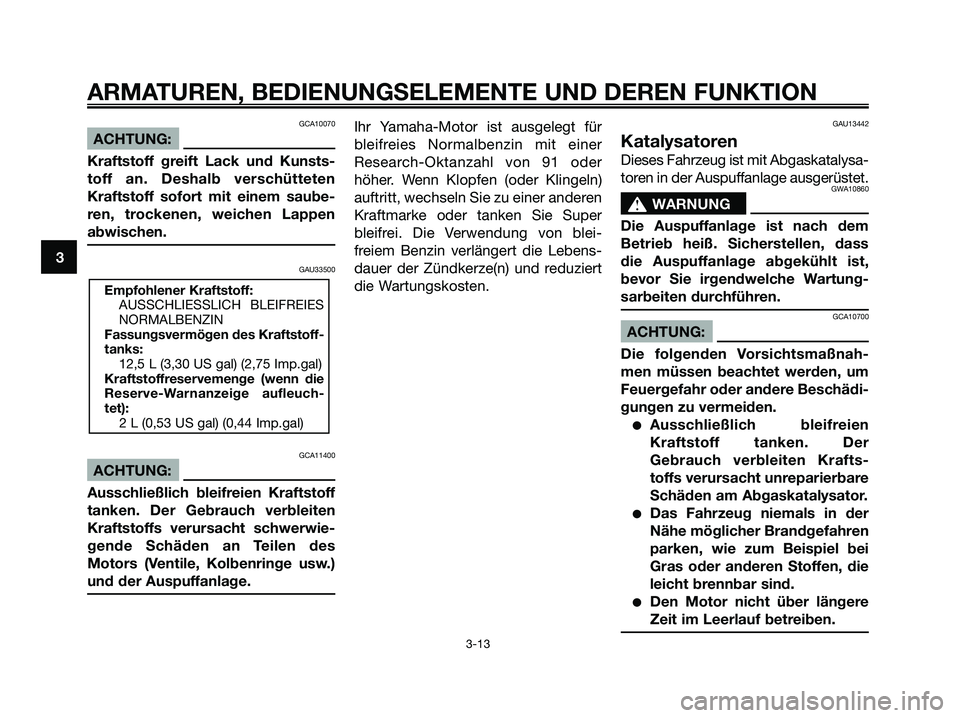

GCA10070
ACHTUNG:
Kraftstoff greift Lack und Kunsts-
toff an. Deshalb verschütteten
Kraftstoff sofort mit einem saube-
ren, trockenen, weichen Lappen
abwischen.
GAU33500
GCA11400
ACHTUNG:
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht schwerwie-
gende Schäden an Teilen des
Motors (Ventile, Kolbenringe usw.)
und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für
bleifreies Normalbenzin mit einer
Research-Oktanzahl von 91 oder
höher. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftmarke oder tanken Sie Super
bleifrei. Die Verwendung von blei-
freiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert
die Wartungskosten.GAU13442
Katalysatoren
Dieses Fahrzeug ist mit Abgaskatalysa-
toren in der Auspuffanlage ausgerüstet.
GWA10860
s s
WARNUNG
Die Auspuffanlage ist nach dem
Betrieb heiß. Sicherstellen, dass
die Auspuffanlage abgekühlt ist,
bevor Sie irgendwelche Wartung-
sarbeiten durchführen.
GCA10700
ACHTUNG:
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschädi-
gungen zu vermeiden.
●Ausschließlich bleifreien
Kraftstoff tanken. Der
Gebrauch verbleiten Krafts-
toffs verursacht unreparierbare
Schäden am Abgaskatalysator.
●Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, die
leicht brennbar sind.
●Den Motor nicht über längere
Zeit im Leerlauf betreiben.
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
12,5 L (3,30 US gal) (2,75 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuch-
tet):
2 L (0,53 US gal) (0,44 Imp.gal)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 28
Page 29 of 88

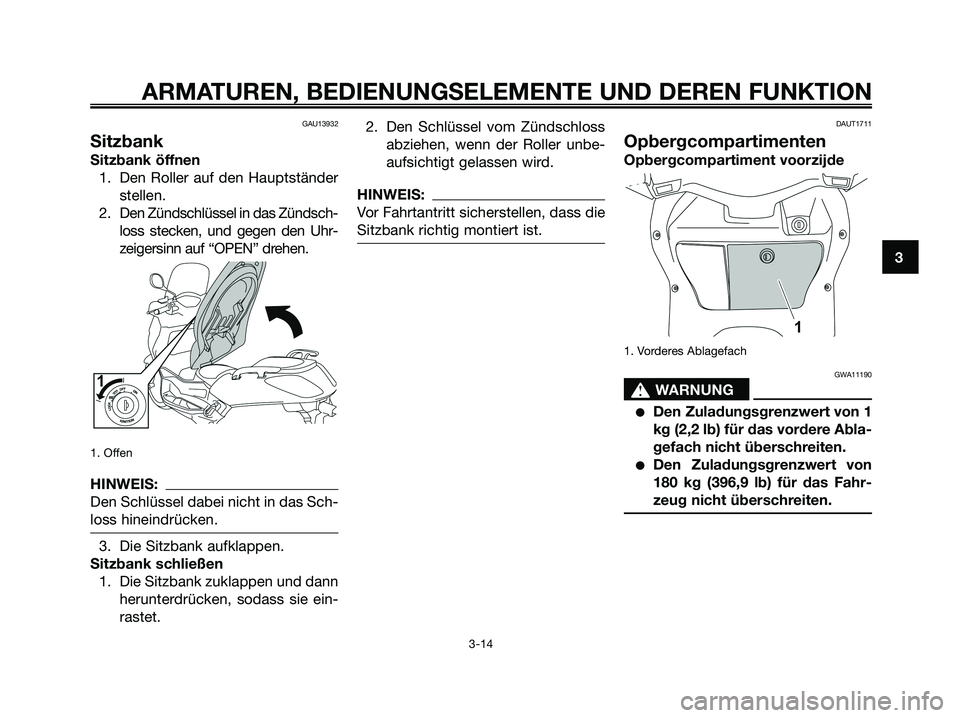

GAU13932
Sitzbank
Sitzbank öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Zündschlüssel in das Zündsch-
loss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen.
1. Offen
HINWEIS:
Den Schlüssel dabei nicht in das Sch-
loss hineindrücken.
3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, sodass sie ein-
rastet.2. Den Schlüssel vom Zündschloss
abziehen, wenn der Roller unbe-
aufsichtigt gelassen wird.
HINWEIS:
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
DAUT1711
Opbergcompartimenten
Opbergcompartiment voorzijde
1. Vorderes Ablagefach
GWA11190
s s
WARNUNG
●Den Zuladungsgrenzwert von 1
kg (2,2 lb) für das vordere Abla-
gefach nicht überschreiten.
●Den Zuladungsgrenzwert von
180 kg (396,9 lb) für das Fahr-
zeug nicht überschreiten.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 29
Page 30 of 88
Achterste opbergcompartiment
1. Hinteres Ablagefach
Het achterste opbergcompartiment
bevindt zich onder het zadel. (Siehe
Seite 3-14.)
GCAT1030
ACHTUNG:
Bei der Benutzung des Ablage-
fachs die folgenden Punkte beach-
ten.
●Da sich unter Sonneneinwir-
kung Hitze im Ablagefach
staut, am besten keine hitze-
empfindlichen Gegenstände
darin aufbewahren.
●Feuchte Gegenstände nur in
einer Plastiktüte verpackt im
Ablagefach mitführen, damitdie Feuchtigkeit sich nicht aus-
breitet.
●Die im Ablagefach mitgeführ-
ten Gegenstände in einen Plas-
tikbeutel verpacken, da sie
nass werden könnten, wenn
der Motorroller gewaschen
wird.
●Keine zerbrechlichen oder
wertvollen Gegenstände im
Ablagefach mitführen bzw.
belassen.
GWAT1050
s s
WARNUNG
●Den Zuladungsgrenzwert von 5
kg (11 lb) für das hintere Abla-
gefach nicht überschreiten.
●Den Zuladungsgrenzwert von
180 kg (396,9 lb) für das Fahr-
zeug nicht überschreiten.
GAU14541
Vorderes Ablagefach
Ablagefach öffnen
1. Schloß
Den Schlüssel in das Schloss stec-
ken, im Uhrzeigersinn drehen und
dann daran ziehen, um den Ablage-
fach-Deckel aufzuklappen.
1
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
1C0-F8199-G4.qxd 22/11/07 05:46 Página 30
