YAMAHA XMAX 250 2008 Manuale duso (in Italian)

HAU18790

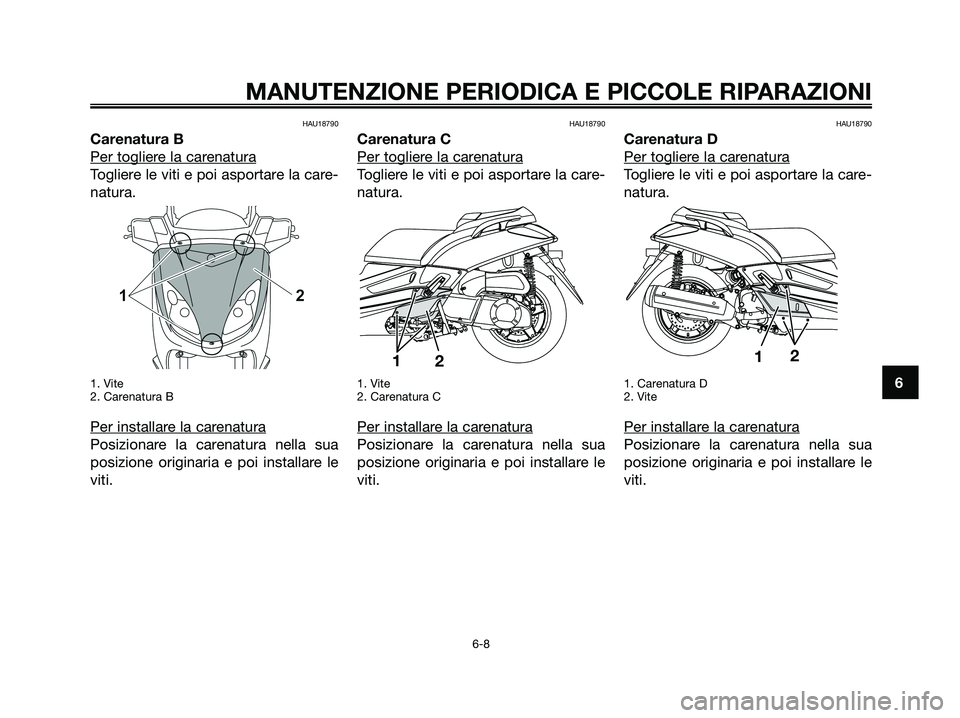

Carenatura B
Per toglier
e la carenatura
Togliere le viti e poi asportare la care-
natura.
1. Vite
2. Carenatura B
Per installare la carenatura
Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
HAU18790
Carenatura C
Per toglier
e la carenatura
Togliere le viti e poi asportare la care-
natura.
1. Vite
2. Carenatura C
Per installare la carenatura
Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
HAU18790
Carenatura D
Per toglier
e la carenatura
Togliere le viti e poi asportare la care-
natura.
1. Carenatura D
2. Vite
Per installare la carenatura
Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
2
11
2
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 51

HAUM1250

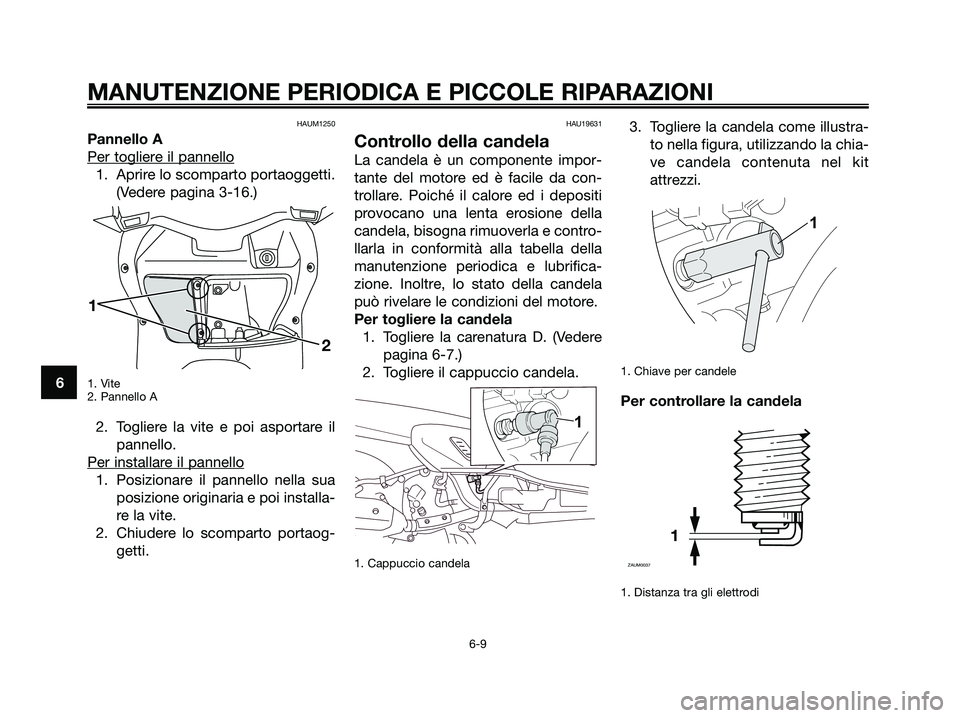

Pannello A
Per toglier
e il pannello
1. Aprire lo scomparto portaoggetti.
(Vedere pagina 3-16.)
1. Vite
2. Pannello A
2. Togliere la vite e poi asportare il
pannello.
Per installar
e il pannello
1. Posizionare il pannello nella sua
posizione originaria e poi installa-
re la vite.
2. Chiudere lo scomparto portaog-
getti.
HAU19631
Controllo della candela
La candela è un componente impor-
tante del motore ed è facile da con-
trollare. Poiché il calore ed i depositi
provocano una lenta erosione della
candela, bisogna rimuoverla e contro-
llarla in conformità alla tabella della
manutenzione periodica e lubrifica-
zione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per togliere la candela
1. Togliere la carenatura D. (Vedere
pagina 6-7.)
2. Togliere il cappuccio candela.
1. Cappuccio candela
3. Togliere la candela come illustra-
to nella figura, utilizzando la chia-
ve candela contenuta nel kit
attrezzi.
1. Chiave per candele
Per controllare la candela
1. Distanza tra gli elettrodi
1
ZAUM0037
1
1
1
2
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 52

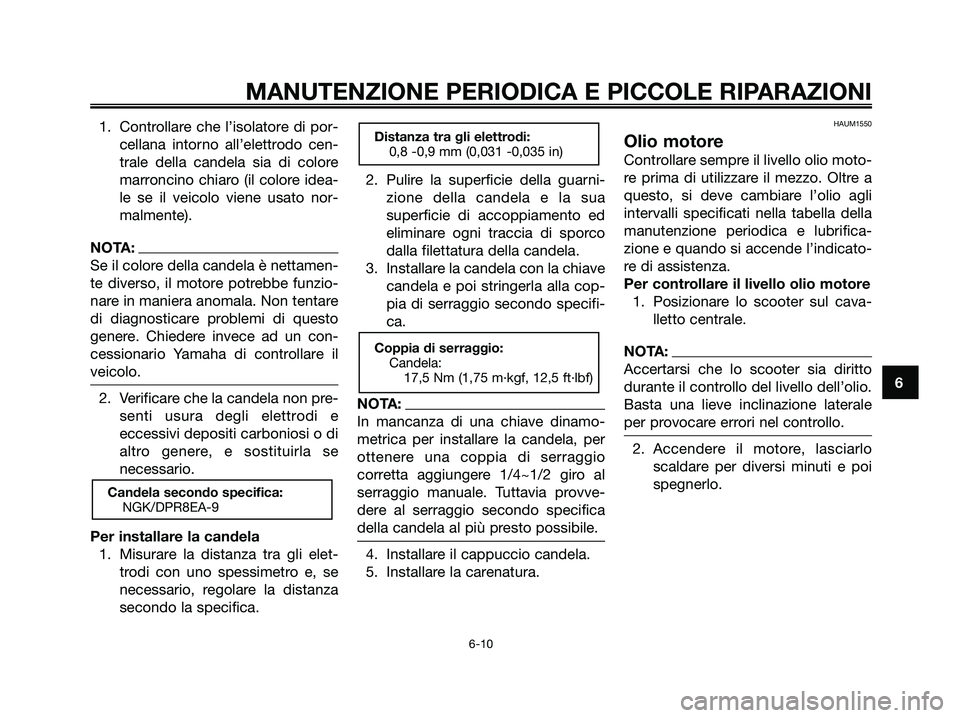

1. Controllare che l’isolatore di por-
cellana intorno all’elettrodo cen-
trale della candela sia di colore
marroncino chiaro (il colore idea-
le se il veicolo viene usato nor-
malmente).
NOTA:
Se il colore della candela è nettamen-
te diverso, il motore potrebbe funzio-
nare in maniera anomala. Non tentare
di diagnosticare problemi di questo
genere. Chiedere invece ad un con-
cessionario Yamaha di controllare il
veicolo.
2. Verificare che la candela non pre-
senti usura degli elettrodi e
eccessivi depositi carboniosi o di
altro genere, e sostituirla se
necessario.
Per installare la candela
1. Misurare la distanza tra gli elet-
trodi con uno spessimetro e, se
necessario, regolare la distanza
secondo la specifica.2. Pulire la superficie della guarni-
zione della candela e la sua
superficie di accoppiamento ed
eliminare ogni traccia di sporco
dalla filettatura della candela.
3. Installare la candela con la chiave
candela e poi stringerla alla cop-
pia di serraggio secondo specifi-
ca.NOTA:
In mancanza di una chiave dinamo-
metrica per installare la candela, per
ottenere una coppia di serraggio
corretta aggiungere 1/4~1/2 giro al
serraggio manuale. Tuttavia provve-
dere al serraggio secondo specifica
della candela al più presto possibile.
4. Installare il cappuccio candela.
5. Installare la carenatura.
HAUM1550
Olio motore
Controllare sempre il livello olio moto-
re prima di utilizzare il mezzo. Oltre a
questo, si deve cambiare l’olio agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione e quando si accende l’indicato-
re di assistenza.
Per controllare il livello olio motore
1. Posizionare lo scooter sul cava-
lletto centrale.
NOTA:
Accertarsi che lo scooter sia diritto
durante il controllo del livello dell’olio.
Basta una lieve inclinazione laterale
per provocare errori nel controllo.
2. Accendere il motore, lasciarlo
scaldare per diversi minuti e poi
spegnerlo.
Coppia di serraggio:
Candela:
17,5 Nm (1,75 m·kgf, 12,5 ft·lbf)
Distanza tra gli elettrodi:
0,8 -0,9 mm (0,031 -0,035 in)
Candela secondo specifica:
NGK/DPR8EA-9
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 53

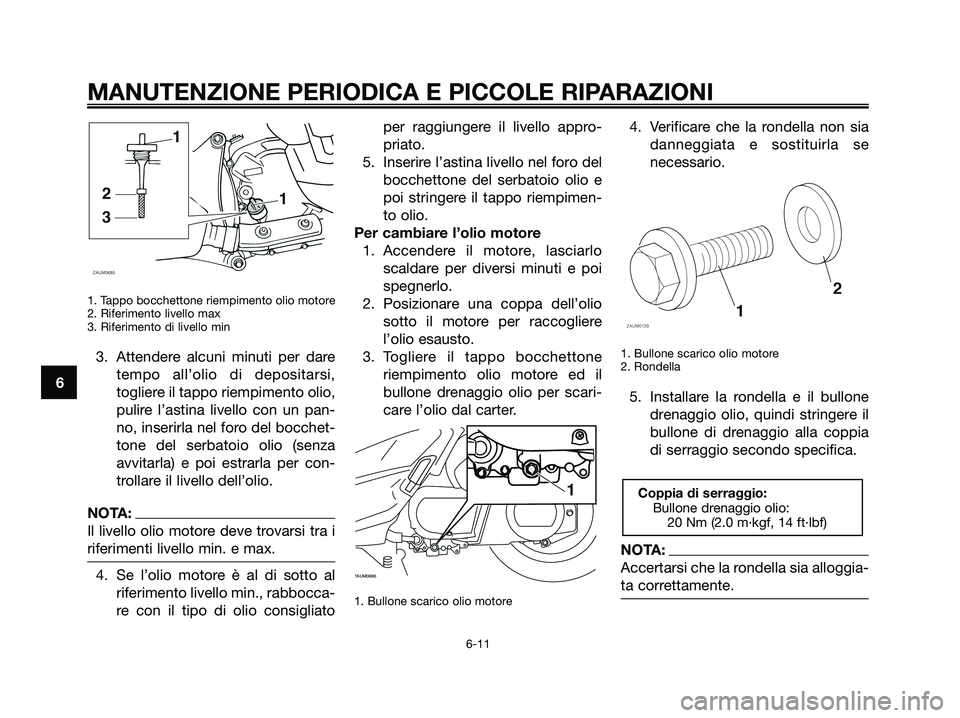

1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max
3. Riferimento di livello min
3. Attendere alcuni minuti per dare
tempo all’olio di depositarsi,
togliere il tappo riempimento olio,
pulire l’astina livello con un pan-
no, inserirla nel foro del bocchet-
tone del serbatoio olio (senza
avvitarla) e poi estrarla per con-
trollare il livello dell’olio.
NOTA:
Il livello olio motore deve trovarsi tra i
riferimenti livello min. e max.
4. Se l’olio motore è al di sotto al
riferimento livello min., rabbocca-
re con il tipo di olio consigliatoper raggiungere il livello appro-
priato.
5. Inserire l’astina livello nel foro del
bocchettone del serbatoio olio e
poi stringere il tappo riempimen-
to olio.
Per cambiare l’olio motore
1. Accendere il motore, lasciarlo
scaldare per diversi minuti e poi
spegnerlo.
2. Posizionare una coppa dell’olio
sotto il motore per raccogliere
l’olio esausto.
3. Togliere il tappo bocchettone
riempimento olio motore ed il
bullone drenaggio olio per scari-
care l’olio dal carter.
1. Bullone scarico olio motore
4. Verificare che la rondella non sia
danneggiata e sostituirla se
necessario.
1. Bullone scarico olio motore
2. Rondella
5. Installare la rondella e il bullone
drenaggio olio, quindi stringere il
bullone di drenaggio alla coppia
di serraggio secondo specifica.
NOTA:
Accertarsi che la rondella sia alloggia-
ta correttamente.
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14 ft·lbf)11
ZAUM0686
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 54

6. Aggiungere la quantità secondo
specifica dell’olio motore consi-
gliato e poi installare e stringere il
tappo riempimento olio.
HCA11670
ATTENZIONE:
●Non utilizzare oli con specifica
diesel “CD” o oli di qualità
superiore a quella specificata.
Inoltre non usare oli con eti-
chetta “ENERGY CONSER-
VING II” (CONSERVANTE
ENERGIA II) o superiore.
●Accertarsi che non penetrino
corpi estranei nel carter.
7. Accendere il motore e lasciarlo
girare al minimo per diversi minu-
ti mentre si verifica che non pre-
senti perdite di olio. In caso di
perdite di olio, spegnere imme-
diatamente il motore e cercarne
le cause.
8. Azzerare l’indicatore cambio olio.
(Vedere pagina 3-6.)
HAU20061

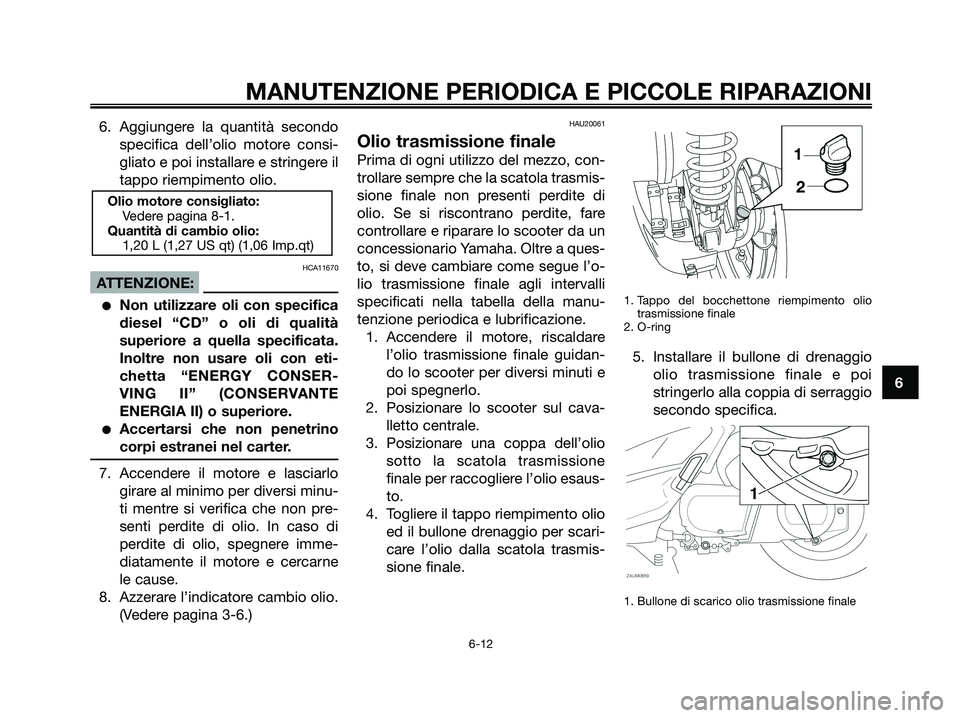

Olio trasmissione finale
Prima di ogni utilizzo del mezzo, con-
trollare sempre che la scatola trasmis-
sione finale non presenti perdite di
olio. Se si riscontrano perdite, fare
controllare e riparare lo scooter da un
concessionario Yamaha. Oltre a ques-
to, si deve cambiare come segue l’o-
lio trasmissione finale agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
1. Accendere il motore, riscaldare
l’olio trasmissione finale guidan-
do lo scooter per diversi minuti e
poi spegnerlo.
2. Posizionare lo scooter sul cava-
lletto centrale.
3. Posizionare una coppa dell’olio
sotto la scatola trasmissione
finale per raccogliere l’olio esaus-
to.
4. Togliere il tappo riempimento olio
ed il bullone drenaggio per scari-
care l’olio dalla scatola trasmis-
sione finale.
1. Tappo del bocchettone riempimento olio
trasmissione finale
2. O-ring
5. Installare il bullone di drenaggio
olio trasmissione finale e poi
stringerlo alla coppia di serraggio
secondo specifica.
1. Bullone di scarico olio trasmissione finale
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
1,20 L (1,27 US qt) (1,06 Imp.qt)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 55

6. Aggiungere la quantità secondo
specifica dell’olio trasmissione
finale consigliato e poi installare e
stringere il tappo riempimento
olio.
HWA11310
s s
AVVERTENZA
●Accertarsi che non penetrino
corpi estranei nella scatola
della trasmissione finale.
●Accertarsi che non arrivi olio
sul pneumatico o sulla ruota.
7. Controllare che la scatola tras-
missione finale non presenti per-
dite d’olio. In caso di perdite di
olio, cercarne le cause.
HAU20070

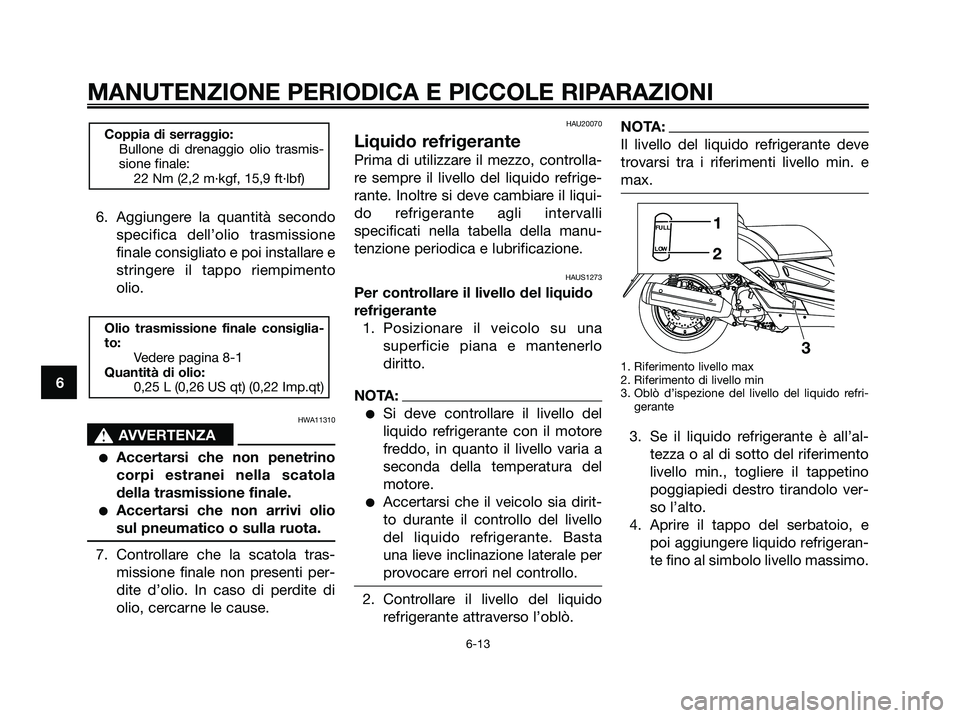

Liquido refrigerante
Prima di utilizzare il mezzo, controlla-
re sempre il livello del liquido refrige-
rante. Inoltre si deve cambiare il liqui-
do refrigerante agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAUS1273
Per controllare il livello del liquido
refrigerante
1. Posizionare il veicolo su una
superficie piana e mantenerlo
diritto.
NOTA:
●Si deve controllare il livello del
liquido refrigerante con il motore
freddo, in quanto il livello varia a
seconda della temperatura del
motore.
●Accertarsi che il veicolo sia dirit-
to durante il controllo del livello
del liquido refrigerante. Basta
una lieve inclinazione laterale per
provocare errori nel controllo.
2. Controllare il livello del liquido
refrigerante attraverso l’oblò.
NOTA:
Il livello del liquido refrigerante deve
trovarsi tra i riferimenti livello min. e
max.
1. Riferimento livello max
2. Riferimento di livello min
3. Oblò d’ispezione del livello del liquido refri-
gerante
3. Se il liquido refrigerante è all’al-
tezza o al di sotto del riferimento
livello min., togliere il tappetino
poggiapiedi destro tirandolo ver-
so l’alto.
4. Aprire il tappo del serbatoio, e
poi aggiungere liquido refrigeran-
te fino al simbolo livello massimo.
3
FULL1
LOW2
Olio trasmissione finale consiglia-
to:
Vedere pagina 8-1
Quantità di olio:
0,25 L (0,26 US qt) (0,22 Imp.qt)
Coppia di serraggio:
Bullone di drenaggio olio trasmis-
sione finale:
22 Nm (2,2 m·kgf, 15,9 ft·lbf)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 56

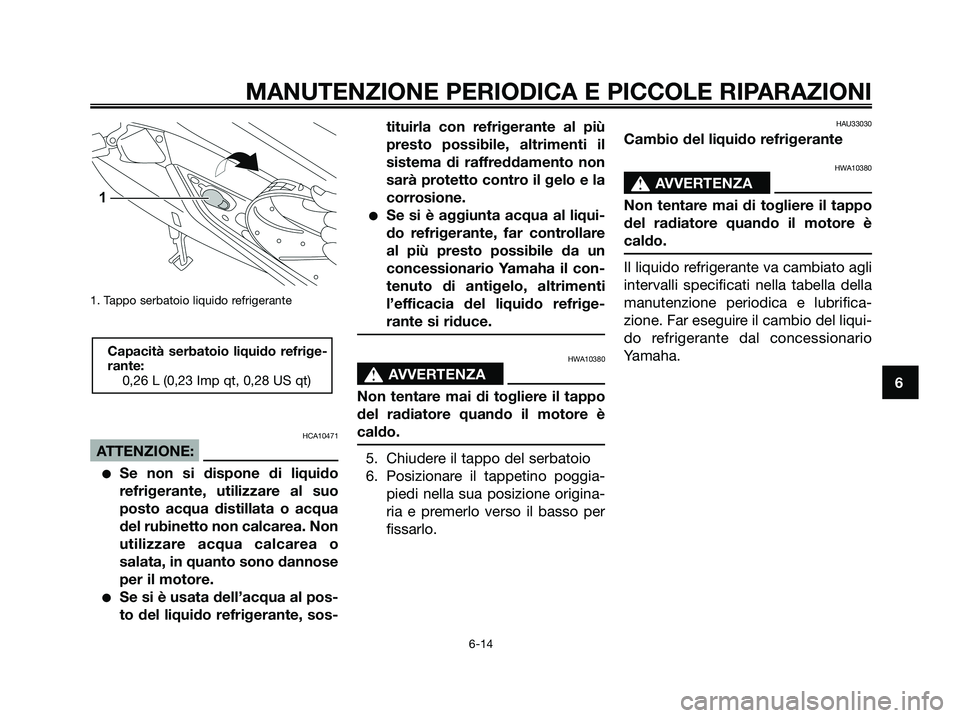

1. Tappo serbatoio liquido refrigerante
HCA10471
ATTENZIONE:
●Se non si dispone di liquido
refrigerante, utilizzare al suo
posto acqua distillata o acqua
del rubinetto non calcarea. Non
utilizzare acqua calcarea o
salata, in quanto sono dannose
per il motore.
●Se si è usata dell’acqua al pos-
to del liquido refrigerante, sos-tituirla con refrigerante al più
presto possibile, altrimenti il
sistema di raffreddamento non
sarà protetto contro il gelo e la
corrosione.
●Se si è aggiunta acqua al liqui-
do refrigerante, far controllare
al più presto possibile da un
concessionario Yamaha il con-
tenuto di antigelo, altrimenti
l’efficacia del liquido refrige-
rante si riduce.
HWA10380
s s
AVVERTENZA
Non tentare mai di togliere il tappo
del radiatore quando il motore è
caldo.
5. Chiudere il tappo del serbatoio
6. Posizionare il tappetino poggia-
piedi nella sua posizione origina-
ria e premerlo verso il basso per
fissarlo.
HAU33030
Cambio del liquido refrigerante
HWA10380
s s
AVVERTENZA
Non tentare mai di togliere il tappo
del radiatore quando il motore è
caldo.
Il liquido refrigerante va cambiato agli
intervalli specificati nella tabella della
manutenzione periodica e lubrifica-
zione. Far eseguire il cambio del liqui-
do refrigerante dal concessionario
Yamaha.
Capacità serbatoio liquido refrige-
rante:
0,26 L (0,23 Imp qt, 0,28 US qt)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 57

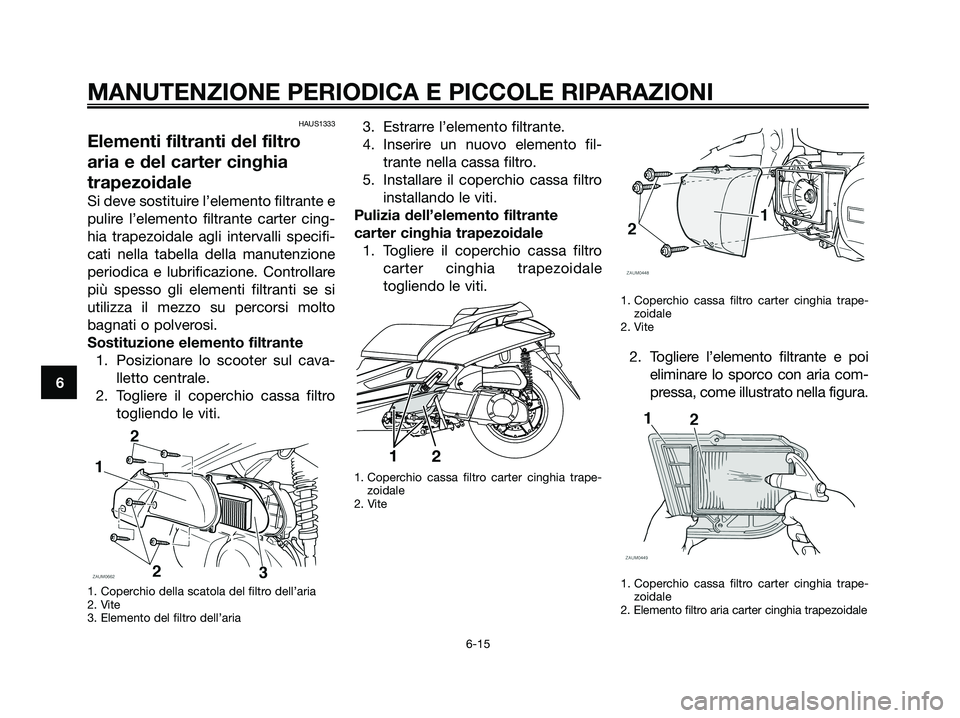

HAUS1333
Elementi filtranti del filtro
aria e del carter cinghia
trapezoidale
Si deve sostituire l’elemento filtrante e
pulire l’elemento filtrante carter cing-
hia trapezoidale agli intervalli specifi-
cati nella tabella della manutenzione
periodica e lubrificazione. Controllare
più spesso gli elementi filtranti se si
utilizza il mezzo su percorsi molto
bagnati o polverosi.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Togliere il coperchio cassa filtro
togliendo le viti.
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento fil-
trante nella cassa filtro.
5. Installare il coperchio cassa filtro
installando le viti.
Pulizia dell’elemento filtrante
carter cinghia trapezoidale
1. Togliere il coperchio cassa filtro
carter cinghia trapezoidale
togliendo le viti.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite
2. Togliere l’elemento filtrante e poi
eliminare lo sporco con aria com-
pressa, come illustrato nella figura.
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Elemento filtro aria carter cinghia trapezoidale
1
2
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 58

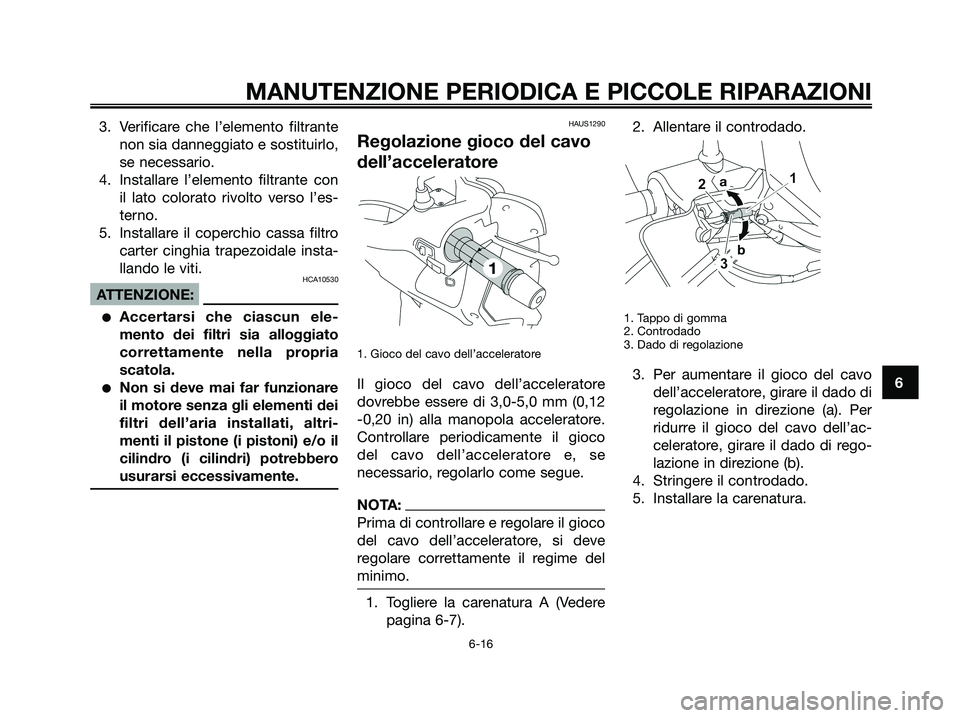

3. Verificare che l’elemento filtrante
non sia danneggiato e sostituirlo,
se necessario.
4. Installare l’elemento filtrante con
il lato colorato rivolto verso l’es-
terno.
5. Installare il coperchio cassa filtro
carter cinghia trapezoidale insta-
llando le viti.
HCA10530
ATTENZIONE:
●Accertarsi che ciascun ele-
mento dei filtri sia alloggiato
correttamente nella propria
scatola.
●Non si deve mai far funzionare
il motore senza gli elementi dei
filtri dell’aria installati, altri-
menti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero
usurarsi eccessivamente.
HAUS1290
Regolazione gioco del cavo
dell’acceleratore
1. Gioco del cavo dell’acceleratore
Il gioco del cavo dell’acceleratore
dovrebbe essere di 3,0-5,0 mm (0,12
-0,20 in) alla manopola acceleratore.
Controllare periodicamente il gioco
del cavo dell’acceleratore e, se
necessario, regolarlo come segue.
NOTA:
Prima di controllare e regolare il gioco
del cavo dell’acceleratore, si deve
regolare correttamente il regime del
minimo.
1. Togliere la carenatura A (Vedere
pagina 6-7).2. Allentare il controdado.
1. Tappo di gomma
2. Controdado
3. Dado di regolazione
3. Per aumentare il gioco del cavo
dell’acceleratore, girare il dado di
regolazione in direzione (a). Per
ridurre il gioco del cavo dell’ac-
celeratore, girare il dado di rego-
lazione in direzione (b).
4. Stringere il controdado.
5. Installare la carenatura.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 59

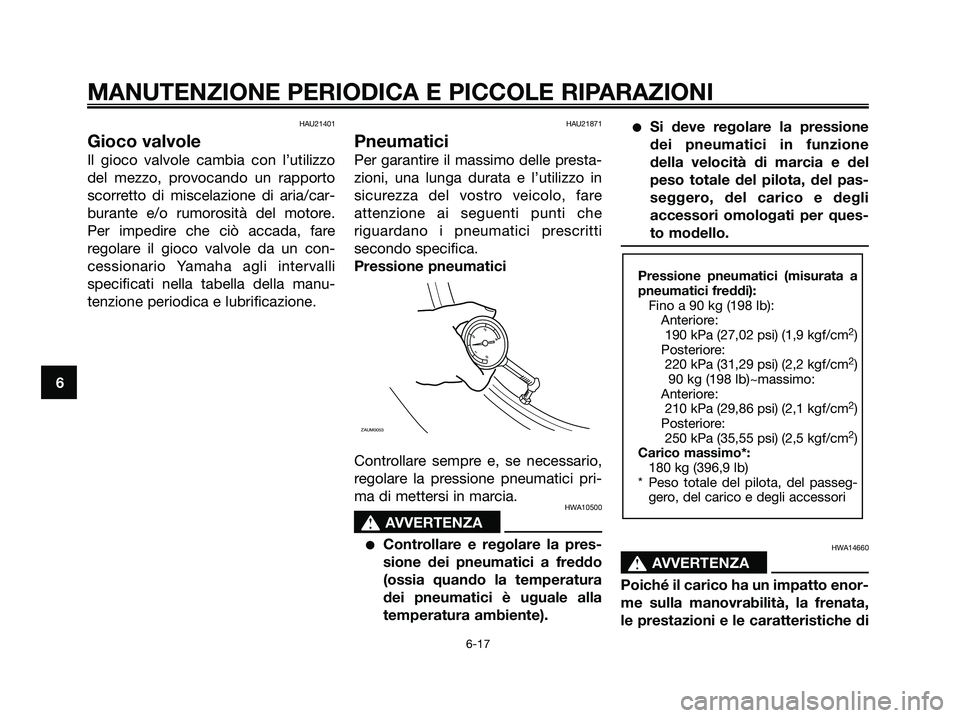

HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo
del mezzo, provocando un rapporto
scorretto di miscelazione di aria/car-
burante e/o rumorosità del motore.
Per impedire che ciò accada, fare
regolare il gioco valvole da un con-
cessionario Yamaha agli intervalli
specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU21871
Pneumatici
Per garantire il massimo delle presta-
zioni, una lunga durata e l’utilizzo in
sicurezza del vostro veicolo, fare
attenzione ai seguenti punti che
riguardano i pneumatici prescritti
secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario,
regolare la pressione pneumatici pri-
ma di mettersi in marcia.
HWA10500
s s
AVVERTENZA
●Controllare e regolare la pres-
sione dei pneumatici a freddo
(ossia quando la temperatura
dei pneumatici è uguale alla
temperatura ambiente).
●Si deve regolare la pressione
dei pneumatici in funzione
della velocità di marcia e del
peso totale del pilota, del pas-
seggero, del carico e degli
accessori omologati per ques-
to modello.
HWA14660
s s
AVVERTENZA
Poiché il carico ha un impatto enor-
me sulla manovrabilità, la frenata,
le prestazioni e le caratteristiche di
Pressione pneumatici (misurata a
pneumatici freddi):
Fino a 90 kg (198 lb):
Anteriore:
190 kPa (27,02 psi) (1,9 kgf/cm
2)
Posteriore:
220 kPa (31,29 psi) (2,2 kgf/cm
2)
90 kg (198 lb)~massimo:
Anteriore:
210 kPa (29,86 psi) (2,1 kgf/cm
2)
Posteriore:
250 kPa (35,55 psi) (2,5 kgf/cm
2)
Carico massimo*:
180 kg (396,9 lb)
* Peso totale del pilota, del passeg-
gero, del carico e degli accessoriZAUM0053
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
1C0-F8199-H4.qxd 22/11/07 05:47 Página 60
