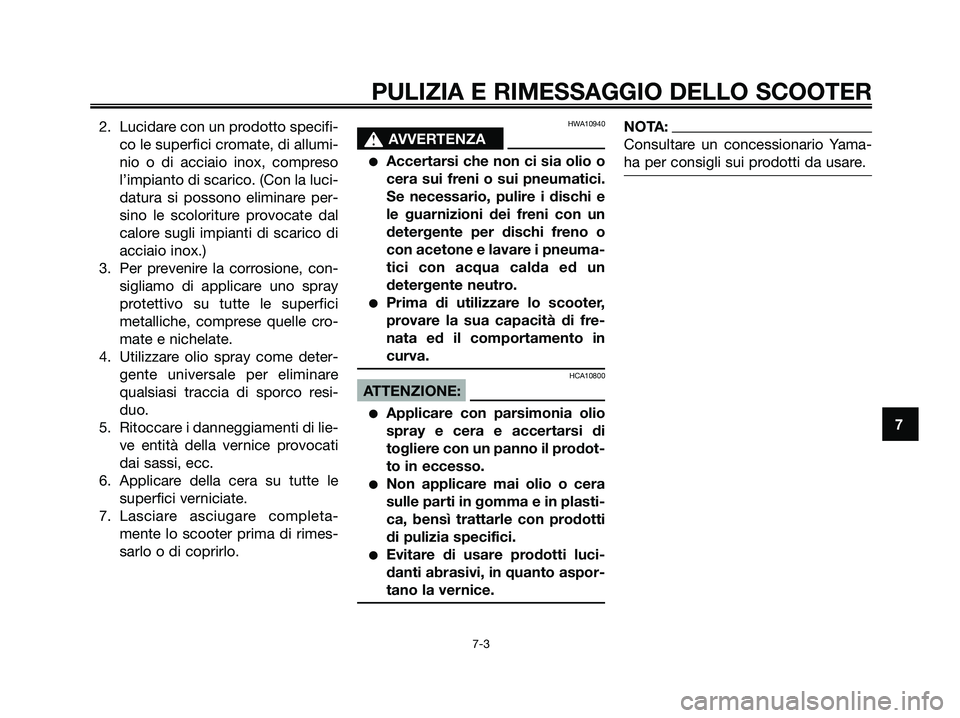

2. Lucidare con un prodotto specifi-
co le superfici cromate, di allumi-
nio o di acciaio inox, compreso
l’impianto di scarico. (Con la luci-
datura si possono eliminare per-
sino le scoloriture provocate dal
calore sugli impianti di scarico di
acciaio inox.)
3. Per prevenire la corrosione, con-
sigliamo di applicare uno spray
protettivo su tutte le superfici
metalliche, comprese quelle cro-
mate e nichelate.
4. Utilizzare olio spray come deter-
gente universale per eliminare
qualsiasi traccia di sporco resi-
duo.
5. Ritoccare i danneggiamenti di lie-
ve entità della vernice provocati
dai sassi, ecc.
6. Applicare della cera su tutte le
superfici verniciate.
7. Lasciare asciugare completa-
mente lo scooter prima di rimes-
sarlo o di coprirlo.HWA10940
s s
AVVERTENZA
●Accertarsi che non ci sia olio o
cera sui freni o sui pneumatici.
Se necessario, pulire i dischi e
le guarnizioni dei freni con un
detergente per dischi freno o
con acetone e lavare i pneuma-
tici con acqua calda ed un
detergente neutro.
●Prima di utilizzare lo scooter,
provare la sua capacità di fre-
nata ed il comportamento in
curva.
HCA10800
ATTENZIONE:
●Applicare con parsimonia olio
spray e cera e accertarsi di
togliere con un panno il prodot-
to in eccesso.
●Non applicare mai olio o cera
sulle parti in gomma e in plasti-
ca, bensì trattarle con prodotti
di pulizia specifici.
●Evitare di usare prodotti luci-
danti abrasivi, in quanto aspor-
tano la vernice.
NOTA:
Consultare un concessionario Yama-
ha per consigli sui prodotti da usare.
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
1C0-F8199-H4.qxd 22/11/07 05:47 Página 81

HAU36560

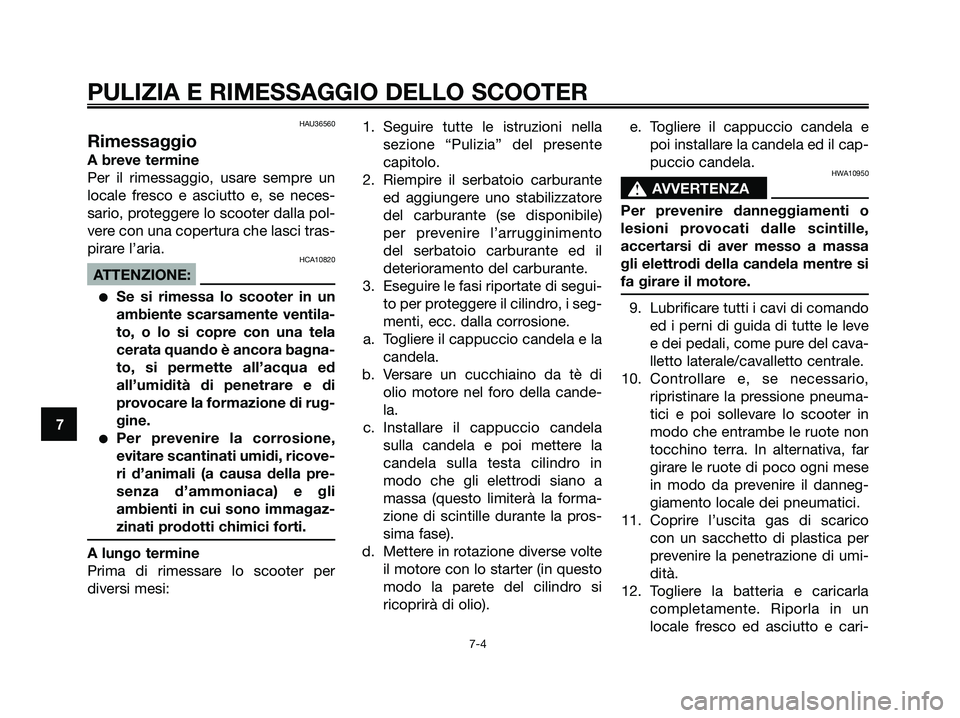

Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un
locale fresco e asciutto e, se neces-
sario, proteggere lo scooter dalla pol-
vere con una copertura che lasci tras-
pirare l’aria.
HCA10820
ATTENZIONE:
●Se si rimessa lo scooter in un
ambiente scarsamente ventila-
to, o lo si copre con una tela
cerata quando è ancora bagna-
to, si permette all’acqua ed
all’umidità di penetrare e di
provocare la formazione di rug-
gine.
●Per prevenire la corrosione,
evitare scantinati umidi, ricove-
ri d’animali (a causa della pre-
senza d’ammoniaca) e gli
ambienti in cui sono immagaz-
zinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per
diversi mesi:1. Seguire tutte le istruzioni nella
sezione “Pulizia” del presente
capitolo.
2. Riempire il serbatoio carburante
ed aggiungere uno stabilizzatore
del carburante (se disponibile)
per prevenire l’arrugginimento
del serbatoio carburante ed il
deterioramento del carburante.
3. Eseguire le fasi riportate di segui-
to per proteggere il cilindro, i seg-
menti, ecc. dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di
olio motore nel foro della cande-
la.
c. Installare il cappuccio candela
sulla candela e poi mettere la
candela sulla testa cilindro in
modo che gli elettrodi siano a
massa (questo limiterà la forma-
zione di scintille durante la pros-
sima fase).
d. Mettere in rotazione diverse volte
il motore con lo starter (in questo
modo la parete del cilindro si
ricoprirà di olio).e. Togliere il cappuccio candela e
poi installare la candela ed il cap-
puccio candela.
HWA10950
s s
AVVERTENZA
Per prevenire danneggiamenti o
lesioni provocati dalle scintille,
accertarsi di aver messo a massa
gli elettrodi della candela mentre si
fa girare il motore.
9. Lubrificare tutti i cavi di comando
ed i perni di guida di tutte le leve
e dei pedali, come pure del cava-
lletto laterale/cavalletto centrale.
10. Controllare e, se necessario,
ripristinare la pressione pneuma-
tici e poi sollevare lo scooter in
modo che entrambe le ruote non
tocchino terra. In alternativa, far
girare le ruote di poco ogni mese
in modo da prevenire il danneg-
giamento locale dei pneumatici.
11. Coprire l’uscita gas di scarico
con un sacchetto di plastica per
prevenire la penetrazione di umi-
dità.
12. Togliere la batteria e caricarla
completamente. Riporla in un
locale fresco ed asciutto e cari-
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
7
1C0-F8199-H4.qxd 22/11/07 05:47 Página 82

carla una volta al mese. Non ripo-
rre la batteria in un luogo troppo
freddo o troppo caldo [meno di 0
ºC (30 ºF) o più di 30 ºC (90 ºF)].
Per maggiori informazioni sul
rimessaggio della batteria, vede-
re pagina 6-26.
NOTA:
Eseguire tutte le riparazioni eventual-
mente necessarie prima di rimessare
lo scooter.
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-5
7
1C0-F8199-H4.qxd 22/11/07 05:47 Página 83

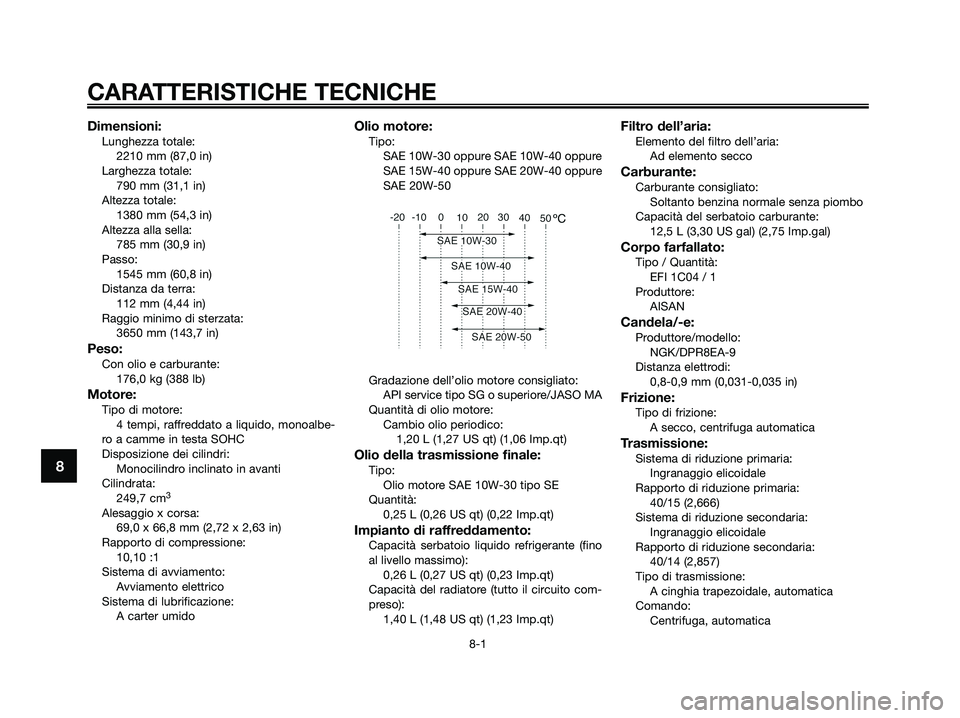

Dimensioni:Lunghezza totale:
2210 mm (87,0 in)
Larghezza totale:
790 mm (31,1 in)
Altezza totale:
1380 mm (54,3 in)
Altezza alla sella:
785 mm (30,9 in)
Passo:
1545 mm (60,8 in)
Distanza da terra:
112 mm (4,44 in)
Raggio minimo di sterzata:
3650 mm (143,7 in)
Peso:Con olio e carburante:
176,0 kg (388 lb)
Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbe-
ro a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
249,7 cm
3
Alesaggio x corsa:
69,0 x 66,8 mm (2,72 x 2,63 in)
Rapporto di compressione:
10,10 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Cambio olio periodico:
1,20 L (1,27 US qt) (1,06 Imp.qt)
Olio della trasmissione finale:Tipo:
Olio motore SAE 10W-30 tipo SE
Quantità:
0,25 L (0,26 US qt) (0,22 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino
al livello massimo):
0,26 L (0,27 US qt) (0,23 Imp.qt)
Capacità del radiatore (tutto il circuito com-
preso):
1,40 L (1,48 US qt) (1,23 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento secco
Carburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
12,5 L (3,30 US gal) (2,75 Imp.gal)
Corpo farfallato:Tipo / Quantità:
EFI 1C04 / 1
Produttore:
AISAN
Candela/-e:Produttore/modello:
NGK/DPR8EA-9
Distanza elettrodi:
0,8-0,9 mm (0,031-0,035 in)
Frizione:Tipo di frizione:
A secco, centrifuga automatica
Trasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
40/15 (2,666)
Sistema di riduzione secondaria:
Ingranaggio elicoidale
Rapporto di riduzione secondaria:
40/14 (2,857)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automatica
CARATTERISTICHE TECNICHE
8-1
8
1C0-F8199-H4.qxd 22/11/07 05:47 Página 84

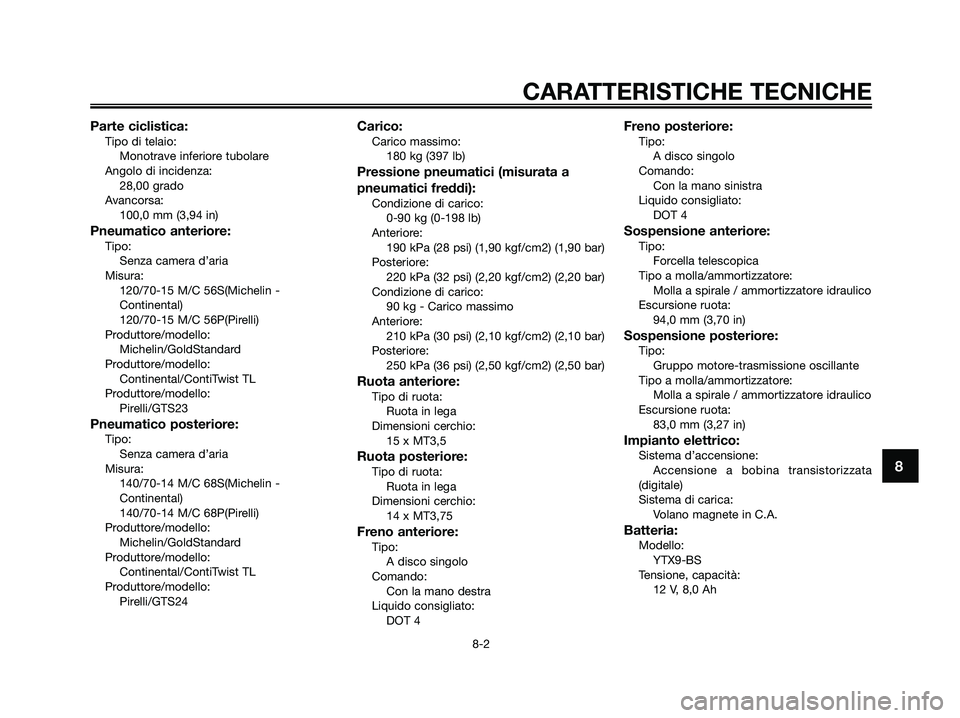

Parte ciclistica:Tipo di telaio:
Monotrave inferiore tubolare
Angolo di incidenza:
28,00 grado
Avancorsa:
100,0 mm (3,94 in)
Pneumatico anteriore:Tipo:
Senza camera d’aria
Misura:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Produttore/modello:
Michelin/GoldStandard
Produttore/modello:
Continental/ContiTwist TL
Produttore/modello:
Pirelli/GTS23
Pneumatico posteriore:Tipo:
Senza camera d’aria
Misura:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Produttore/modello:
Michelin/GoldStandard
Produttore/modello:
Continental/ContiTwist TL
Produttore/modello:
Pirelli/GTS24
Carico:Carico massimo:
180 kg (397 lb)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0-90 kg (0-198 lb)
Anteriore:
190 kPa (28 psi) (1,90 kgf/cm2) (1,90 bar)
Posteriore:
220 kPa (32 psi) (2,20 kgf/cm2) (2,20 bar)
Condizione di carico:
90 kg - Carico massimo
Anteriore:
210 kPa (30 psi) (2,10 kgf/cm2) (2,10 bar)
Posteriore:
250 kPa (36 psi) (2,50 kgf/cm2) (2,50 bar)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15 x MT3,5
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
14 x MT3,75
Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
94,0 mm (3,70 in)
Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
83,0 mm (3,27 in)
Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.
Batteria:Modello:
YTX9-BS
Tensione, capacità:
12 V, 8,0 Ah
CARATTERISTICHE TECNICHE
8-2
8
1C0-F8199-H4.qxd 22/11/07 05:47 Página 85

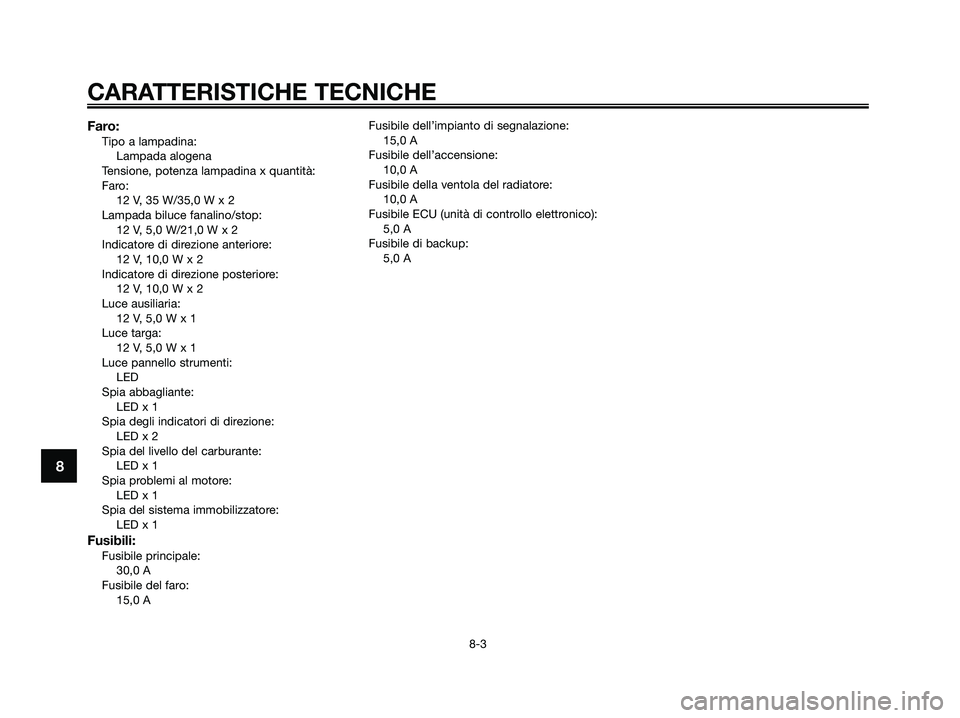

Faro:Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina x quantità:
Faro:
12 V, 35 W/35,0 W x 2
Lampada biluce fanalino/stop:
12 V, 5,0 W/21,0 W x 2
Indicatore di direzione anteriore:
12 V, 10,0 W x 2
Indicatore di direzione posteriore:
12 V, 10,0 W x 2
Luce ausiliaria:
12 V, 5,0 W x 1
Luce targa:
12 V, 5,0 W x 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED x 1
Spia degli indicatori di direzione:
LED x 2
Spia del livello del carburante:
LED x 1
Spia problemi al motore:
LED x 1
Spia del sistema immobilizzatore:
LED x 1
Fusibili:Fusibile principale:
30,0 A
Fusibile del faro:
15,0 AFusibile dell’impianto di segnalazione:
15,0 A
Fusibile dell’accensione:
10,0 A
Fusibile della ventola del radiatore:
10,0 A
Fusibile ECU (unità di controllo elettronico):
5,0 A
Fusibile di backup:
5,0 A
CARATTERISTICHE TECNICHE
8-3
8
1C0-F8199-H4.qxd 22/11/07 05:47 Página 86

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione
della chiave, del veicolo e le informa-
zioni dell’etichetta modello qui sotto
negli appositi spazi per l’assistenza
nell’ordinazione delle parti di ricambio
dai concessionari Yamaha, o come
riferimento in caso di furto del veico-
lo.
NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU26381
Numero di identificazione chiave
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
Il numero di identificazione della chia-
ve è impresso sulla targhetta della
chiave. Riportare questo numero
nell’apposito spazio ed usarlo come
riferimento per ordinare una chiave
nuova.
HAU26410
Numero identificazione veicolo
1. Numero identificazione veicolo
Il numero di identificazione del veico-
lo è stampigliato sul telaio.
NOTA:
Il numero di identificazione del veico-
lo serve ad identificare il vostro veico-
lo e può venire utilizzato per immatri-
colarlo presso le autorità competenti
della zona interessata.
ZAUM0683
1
INFORMAZIONI PER I CONSUMATORI
9-1
9
1C0-F8199-H4.qxd 22/11/07 05:47 Página 87

HAU26490

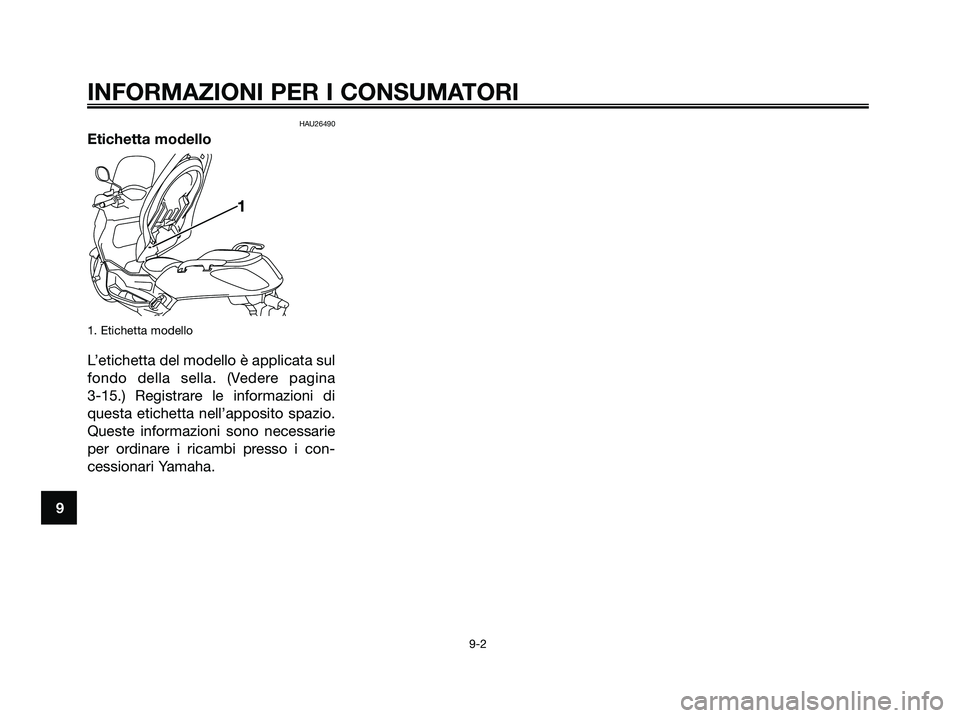

Etichetta modello
1. Etichetta modello
L’etichetta del modello è applicata sul
fondo della sella. (Vedere pagina
3-15.) Registrare le informazioni di
questa etichetta nell’apposito spazio.
Queste informazioni sono necessarie
per ordinare i ricambi presso i con-
cessionari Yamaha.
1
INFORMAZIONI PER I CONSUMATORI
9-2
9
1C0-F8199-H4.qxd 22/11/07 05:47 Página 88

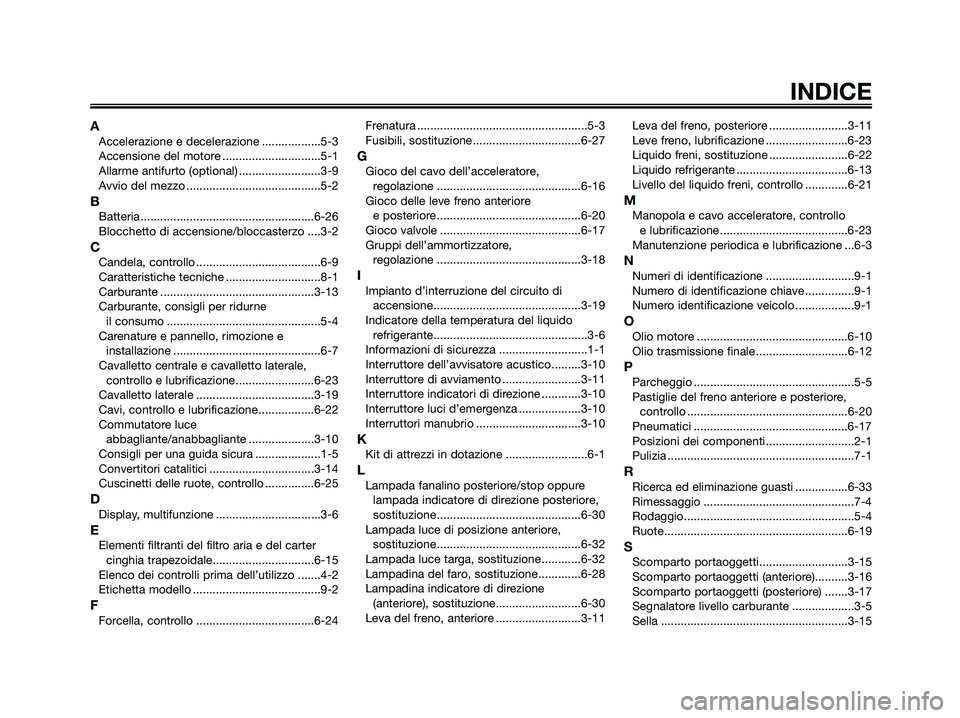

INDICE
AAccelerazione e decelerazione ..................5-3
Accensione del motore ..............................5-1
Allarme antifurto (optional) .........................3-9
Avvio del mezzo .........................................5-2
BBatteria .....................................................6-26
Blocchetto di accensione/bloccasterzo ....3-2
CCandela, controllo ......................................6-9
Caratteristiche tecniche .............................8-1
Carburante ...............................................3-13
Carburante, consigli per ridurne
il consumo ...............................................5-4
Carenature e pannello, rimozione e
installazione .............................................6-7
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione........................6-23
Cavalletto laterale ....................................3-19
Cavi, controllo e lubrificazione.................6-22
Commutatore luce
abbagliante/anabbagliante ....................3-10
Consigli per una guida sicura ....................1-5
Convertitori catalitici ................................3-14
Cuscinetti delle ruote, controllo ...............6-25
DDisplay, multifunzione ................................3-6
EElementi filtranti del filtro aria e del carter
cinghia trapezoidale...............................6-15
Elenco dei controlli prima dell’utilizzo .......4-2
Etichetta modello .......................................9-2
FForcella, controllo ....................................6-24Frenatura ....................................................5-3
Fusibili, sostituzione.................................6-27
GGioco del cavo dell’acceleratore,
regolazione ............................................6-16
Gioco delle leve freno anteriore
e posteriore ............................................6-20
Gioco valvole ...........................................6-17
Gruppi dell’ammortizzatore,
regolazione ............................................3-18
IImpianto d’interruzione del circuito di
accensione.............................................3-19
Indicatore della temperatura del liquido
refrigerante...............................................3-6
Informazioni di sicurezza ...........................1-1
Interruttore dell’avvisatore acustico.........3-10
Interruttore di avviamento ........................3-11
Interruttore indicatori di direzione ............3-10
Interruttore luci d’emergenza ...................3-10
Interruttori manubrio ................................3-10
KKit di attrezzi in dotazione .........................6-1
LLampada fanalino posteriore/stop oppure
lampada indicatore di direzione posteriore,
sostituzione............................................6-30
Lampada luce di posizione anteriore,
sostituzione............................................6-32
Lampada luce targa, sostituzione ............6-32
Lampadina del faro, sostituzione.............6-28
Lampadina indicatore di direzione
(anteriore), sostituzione..........................6-30
Leva del freno, anteriore ..........................3-11Leva del freno, posteriore ........................3-11
Leve freno, lubrificazione .........................6-23
Liquido freni, sostituzione ........................6-22
Liquido refrigerante ..................................6-13
Livello del liquido freni, controllo .............6-21
MManopola e cavo acceleratore, controllo
e lubrificazione .......................................6-23
Manutenzione periodica e lubrificazione ...6-3
NNumeri di identificazione ...........................9-1
Numero di identificazione chiave ...............9-1
Numero identificazione veicolo ..................9-1
OOlio motore ..............................................6-10
Olio trasmissione finale ............................6-12
PParcheggio .................................................5-5
Pastiglie del freno anteriore e posteriore,
controllo .................................................6-20
Pneumatici ...............................................6-17
Posizioni dei componenti...........................2-1
Pulizia .........................................................7-1
RRicerca ed eliminazione guasti ................6-33
Rimessaggio ..............................................7-4
Rodaggio....................................................5-4
Ruote........................................................6-19
SScomparto portaoggetti...........................3-15
Scomparto portaoggetti (anteriore)..........3-16
Scomparto portaoggetti (posteriore) .......3-17
Segnalatore livello carburante ...................3-5
Sella .........................................................3-15
1C0-F8199-H4.qxd 22/11/07 05:47 Página 89

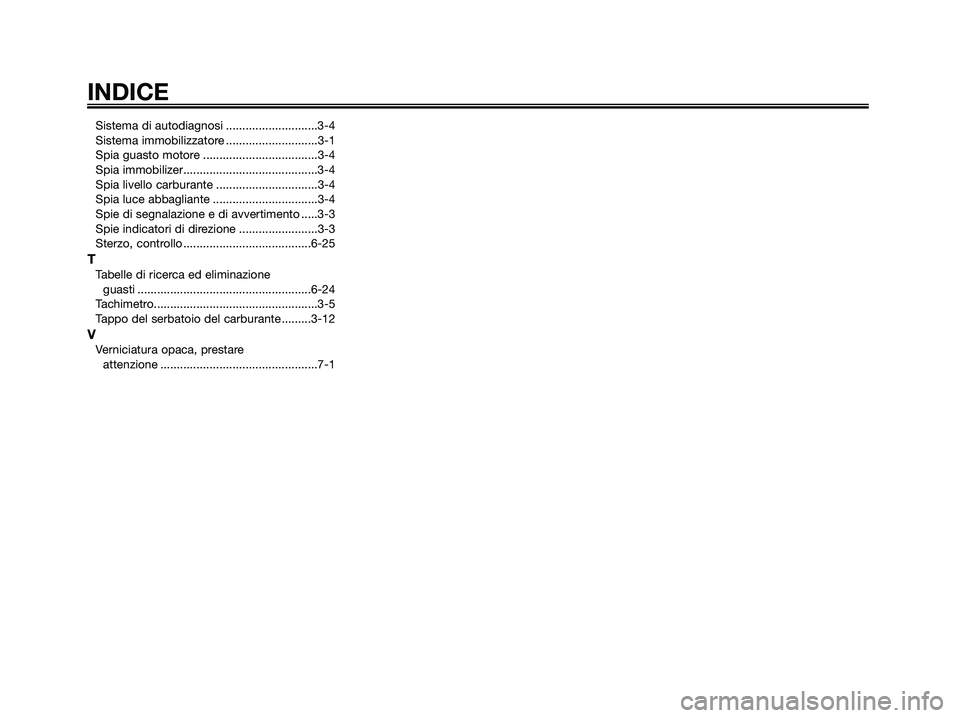

Sistema di autodiagnosi ............................3-4
Sistema immobilizzatore ............................3-1
Spia guasto motore ...................................3-4
Spia immobilizer.........................................3-4
Spia livello carburante ...............................3-4
Spia luce abbagliante ................................3-4
Spie di segnalazione e di avvertimento .....3-3
Spie indicatori di direzione ........................3-3
Sterzo, controllo .......................................6-25
TTabelle di ricerca ed eliminazione
guasti .....................................................6-24
Tachimetro..................................................3-5
Tappo del serbatoio del carburante .........3-12
V
Verniciatura opaca, prestare
attenzione ................................................7-1
INDICE
1C0-F8199-H4.qxd 22/11/07 05:47 Página 90
