YAMAHA XMAX 250 2013 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2013, Model line: XMAX 250, Model: YAMAHA XMAX 250 2013Pages: 92, PDF-Größe: 4.17 MB
Page 81 of 92

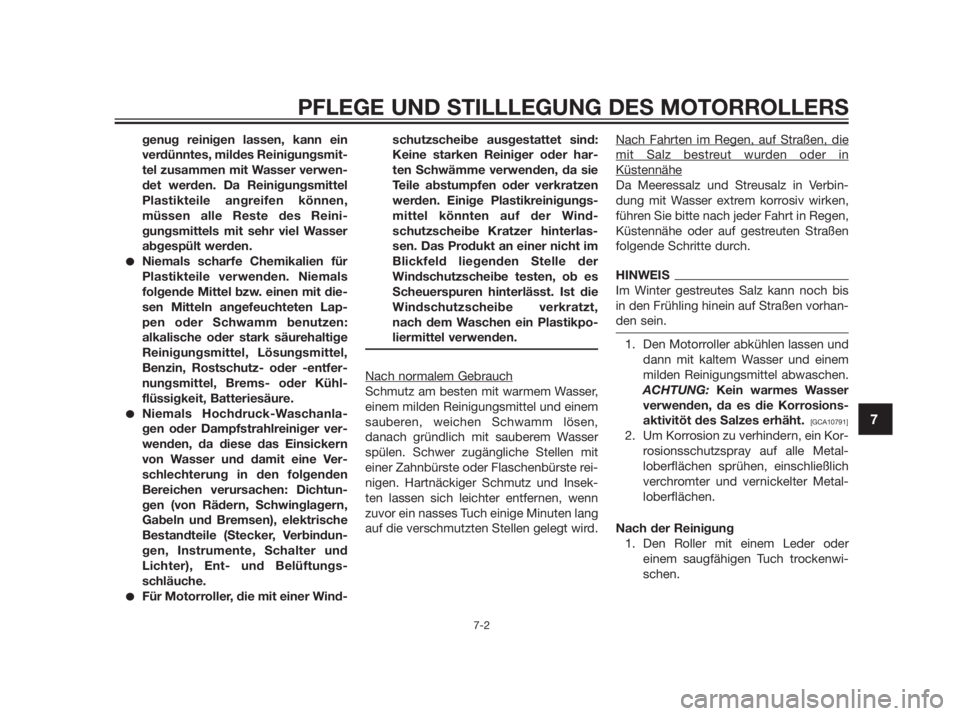

genug reinigen lassen, kann ein
verdünntes, mildes Reinigungsmit-
tel zusammen mit Wasser verwen-
det werden. Da Reinigungsmittel
Plastikteile angreifen können,
müssen alle Reste des Reini-
gungsmittels mit sehr viel Wasser
abgespült werden.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals
folgende Mittel bzw. einen mit die-
sen Mitteln angefeuchteten Lap-
pen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühl-
flüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden
Bereichen verursachen: Dichtun-
gen (von Rädern, Schwinglagern,
Gabeln und Bremsen), elektrische
Bestandteile (Stecker, Verbindun-
gen, Instrumente, Schalter und
Lichter), Ent- und Belüftungs-
schläuche.
Für Motorroller, die mit einer Wind-schutzscheibe ausgestattet sind:
Keine starken Reiniger oder har-
ten Schwämme verwenden, da sie
Teile abstumpfen oder verkratzen
werden. Einige Plastikreinigungs-
mittel könnten auf der Wind-
schutzscheibe Kratzer hinterlas-
sen. Das Produkt an einer nicht im
Blickfeld liegenden Stelle der
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt,
nach dem Waschen ein Plastikpo-
liermittel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen,
danach gründlich mit sauberem Wasser
spülen. Schwer zugängliche Stellen mit
einer Zahnbürste oder Flaschenbürste rei-
nigen. Hartnäckiger Schmutz und Insek-
ten lassen sich leichter entfernen, wenn
zuvor ein nasses Tuch einige Minuten lang
auf die verschmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS
Im Winter gestreutes Salz kann noch bis
in den Frühling hinein auf Straßen vorhan-
den sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:Kein warmes Wasser
verwenden, da es die Korrosions-
aktivitöt des Salzes erhäht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
7
Page 82 of 92

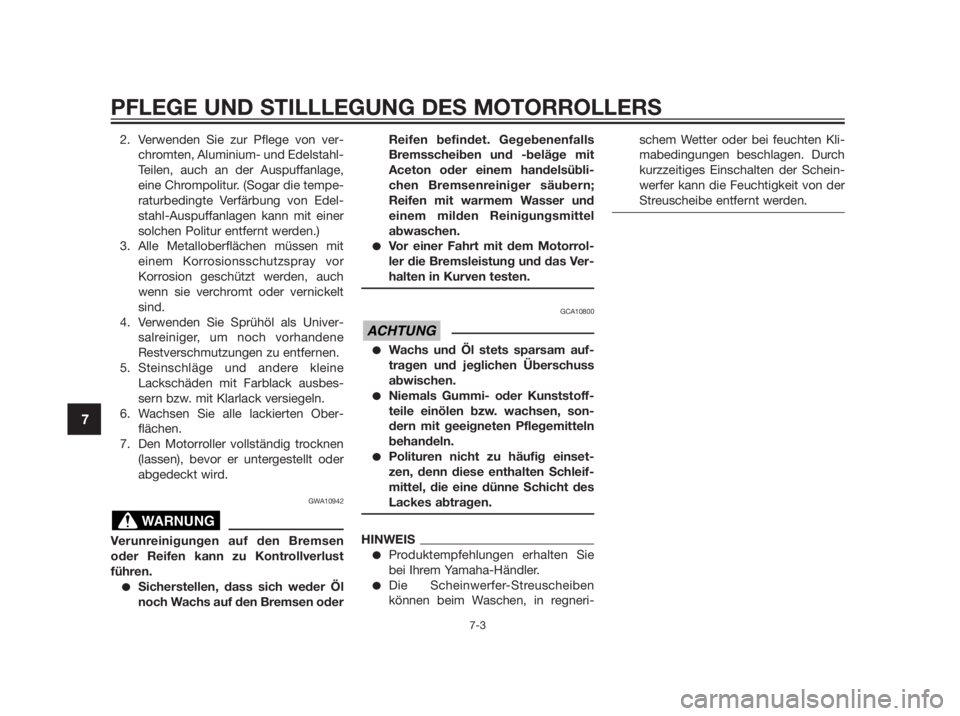

2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit
einem Korrosionsschutzspray vor
Korrosion geschützt werden, auch
wenn sie verchromt oder vernickelt
sind.
4. Verwenden Sie Sprühöl als Univer-
salreiniger, um noch vorhandene
Restverschmutzungen zu entfernen.
5. Steinschläge und andere kleine
Lackschäden mit Farblack ausbes-
sern bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Ober-
flächen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
GWA10942
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust
führen.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oderReifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und
einem milden Reinigungsmittel
abwaschen.
Vor einer Fahrt mit dem Motorrol-
ler die Bremsleistung und das Ver-
halten in Kurven testen.
GCA10800
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuss
abwischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einset-
zen, denn diese enthalten Schleif-
mittel, die eine dünne Schicht des
Lackes abtragen.
HINWEIS
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben
können beim Waschen, in regneri-schem Wetter oder bei feuchten Kli-
mabedingungen beschlagen. Durch
kurzzeitiges Einschalten der Schein-
werfer kann die Feuchtigkeit von der
Streuscheibe entfernt werden.
ACHTUNG
WARNUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
7
Page 83 of 92

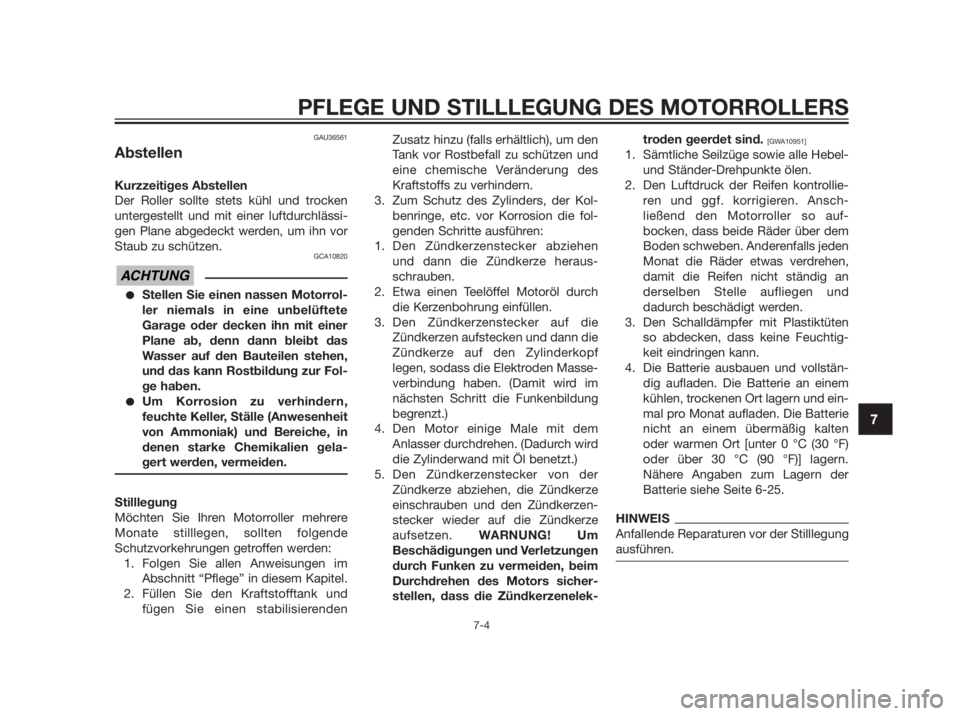

GAU36561
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um ihn vor
Staub zu schützen.
GCA10820
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete
Garage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.
Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwesenheit
von Ammoniak) und Bereiche, in
denen starke Chemikalien gela-
gert werden, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere
Monate stilllegen, sollten folgende
Schutzvorkehrungen getroffen werden:
1. Folgen Sie allen Anweisungen im
Abschnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierendenZusatz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
1. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
2. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
3. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann die
Zündkerze auf den Zylinderkopf
legen, sodass die Elektroden Masse-
verbindung haben. (Damit wird im
nächsten Schritt die Funkenbildung
begrenzt.)
4. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch wird
die Zylinderwand mit Öl benetzt.)
5. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündkerze
einschrauben und den Zündkerzen-
stecker wieder auf die Zündkerze
aufsetzen. WARNUNG! Um
Beschädigungen und Verletzungen
durch Funken zu vermeiden, beim
Durchdrehen des Motors sicher-
stellen, dass die Zündkerzenelek-troden geerdet sind.
[GWA10951]
1. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
2. Den Luftdruck der Reifen kontrollie-
ren und ggf. korrigieren. Ansch-
ließend den Motorroller so auf-
bocken, dass beide Räder über dem
Boden schweben. Anderenfalls jeden
Monat die Räder etwas verdrehen,
damit die Reifen nicht ständig an
derselben Stelle aufliegen und
dadurch beschädigt werden.
3. Den Schalldämpfer mit Plastiktüten
so abdecken, dass keine Feuchtig-
keit eindringen kann.
4. Die Batterie ausbauen und vollstän-
dig aufladen. Die Batterie an einem
kühlen, trockenen Ort lagern und ein-
mal pro Monat aufladen. Die Batterie
nicht an einem übermäßig kalten
oder warmen Ort [unter 0 °C (30 °F)
oder über 30 °C (90 °F)] lagern.
Nähere Angaben zum Lagern der
Batterie siehe Seite 6-25.
HINWEIS
Anfallende Reparaturen vor der Stilllegung
ausführen.
ACHTUNG
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
7
Page 84 of 92

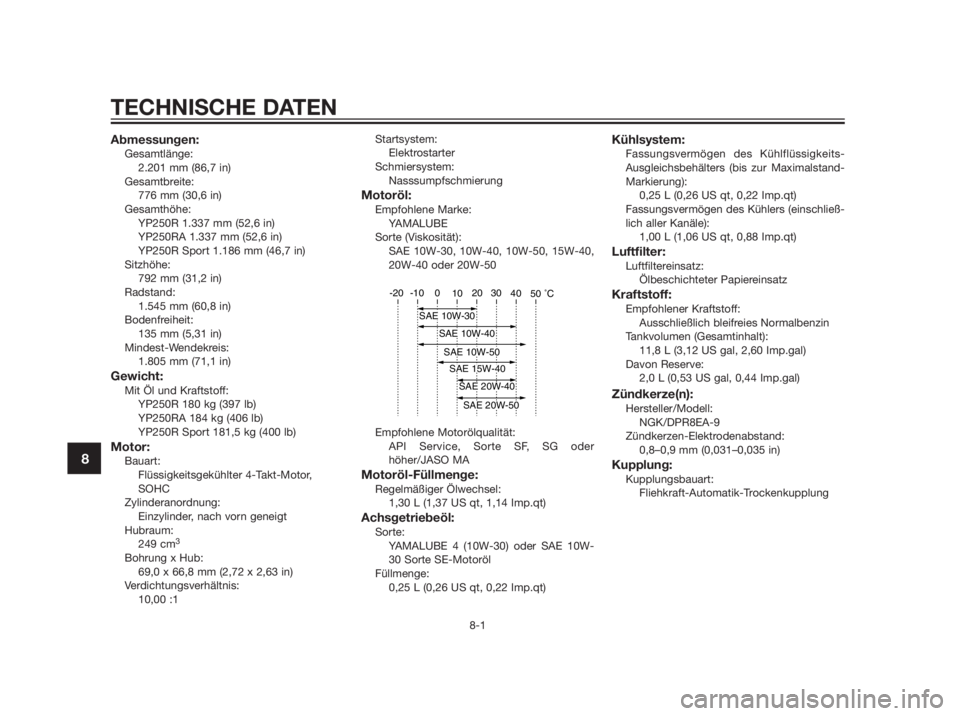

Abmessungen:Gesamtlänge:
2.201 mm (86,7 in)
Gesamtbreite:
776 mm (30,6 in)
Gesamthöhe:
YP250R 1.337 mm (52,6 in)
YP250RA 1.337 mm (52,6 in)
YP250R Sport 1.186 mm (46,7 in)
Sitzhöhe:
792 mm (31,2 in)
Radstand:
1.545 mm (60,8 in)
Bodenfreiheit:
135 mm (5,31 in)
Mindest-Wendekreis:
1.805 mm (71,1 in)
Gewicht:Mit Öl und Kraftstoff:
YP250R 180 kg (397 lb)
YP250RA 184 kg (406 lb)
YP250R Sport 181,5 kg (400 lb)
Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor,
SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
249 cm
3
Bohrung x Hub:
69,0 x 66,8 mm (2,72 x 2,63 in)
Verdichtungsverhältnis:
10,00 :1Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SF, SG oder
höher/JASO MA
Motoröl-Füllmenge:Regelmäßiger Ölwechsel:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Achsgetriebeöl:Sorte:
YAMALUBE 4 (10W-30) oder SAE 10W-
30 Sorte SE-Motoröl
Füllmenge:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0,25 L (0,26 US qt, 0,22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
11,8 L (3,12 US gal, 2,60 Imp.gal)
Davon Reserve:
2,0 L (0,53 US gal, 0,44 Imp.gal)
Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand:
0,8–0,9 mm (0,031–0,035 in)
Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
TECHNISCHE DATEN
8-1
8
Page 85 of 92

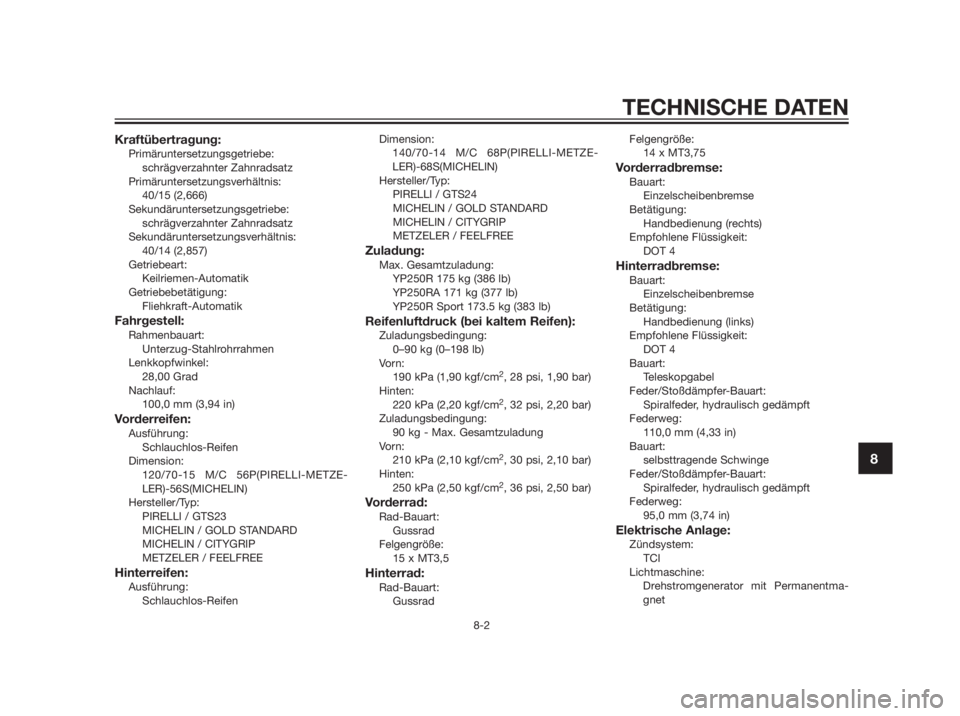

Kraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
40/15 (2,666)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
40/14 (2,857)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
28,00 Grad
Nachlauf:
100,0 mm (3,94 in)
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)
Hersteller/Typ:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Hinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN)
Hersteller/Typ:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Zuladung:Max. Gesamtzuladung:
YP250R 175 kg (386 lb)
YP250RA 171 kg (377 lb)
YP250R Sport 173.5 kg (383 lb)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vo r n :
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Hinten:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Zuladungsbedingung:
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Hinten:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3,5
Hinterrad:Rad-Bauart:
GussradFelgengröße:
14 x MT3,75
Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110,0 mm (4,33 in)
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
95,0 mm (3,74 in)
Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
TECHNISCHE DATEN
8-2
8
Page 86 of 92

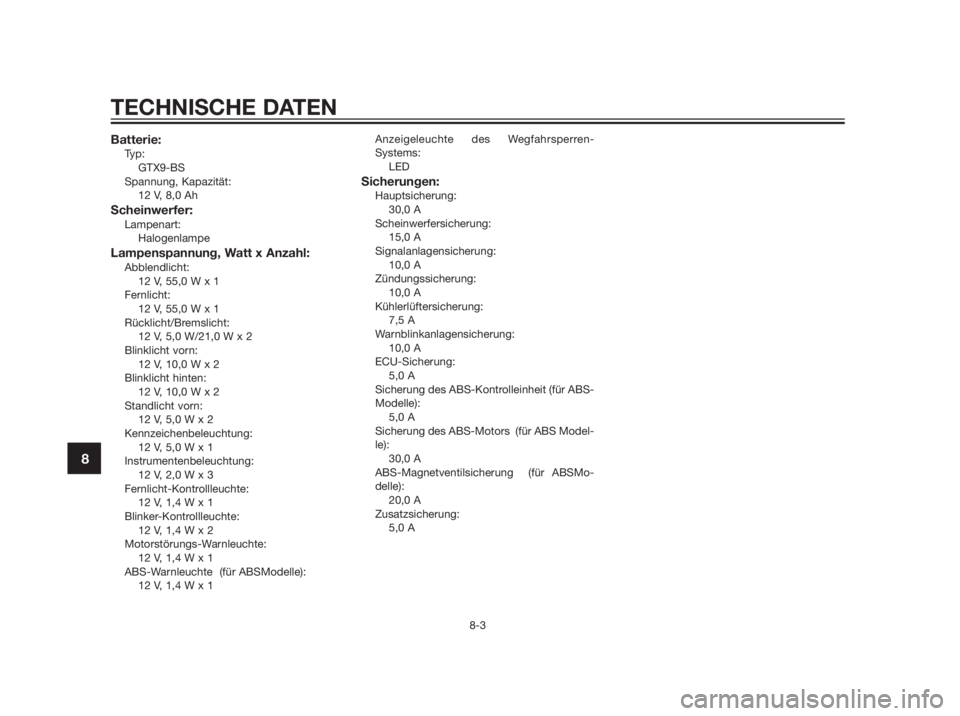

Batterie:Typ:
GTX9-BS
Spannung, Kapazität:
12 V, 8,0 Ah
Scheinwerfer:Lampenart:
Halogenlampe
Lampenspannung, Watt x Anzahl:Abblendlicht:
12 V, 55,0 W x 1
Fernlicht:
12 V, 55,0 W x 1
Rücklicht/Bremslicht:
12 V, 5,0 W/21,0 W x 2
Blinklicht vorn:
12 V, 10,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Standlicht vorn:
12 V, 5,0 W x 2
Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
12 V, 2,0 W x 3
Fernlicht-Kontrollleuchte:
12 V, 1,4 W x 1
Blinker-Kontrollleuchte:
12 V, 1,4 W x 2
Motorstörungs-Warnleuchte:
12 V, 1,4 W x 1
ABS-Warnleuchte (für ABSModelle):
12 V, 1,4 W x 1Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
10,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
7,5 A
Warnblinkanlagensicherung:
10,0 A
ECU-Sicherung:
5,0 A
Sicherung des ABS-Kontrolleinheit (für ABS-
Modelle):
5,0 A
Sicherung des ABS-Motors (für ABS Model-
le):
30,0 A
ABS-Magnetventilsicherung (für ABSMo-
delle):
20,0 A
Zusatzsicherung:
5,0 A
TECHNISCHE DATEN
8-3
8
Page 87 of 92

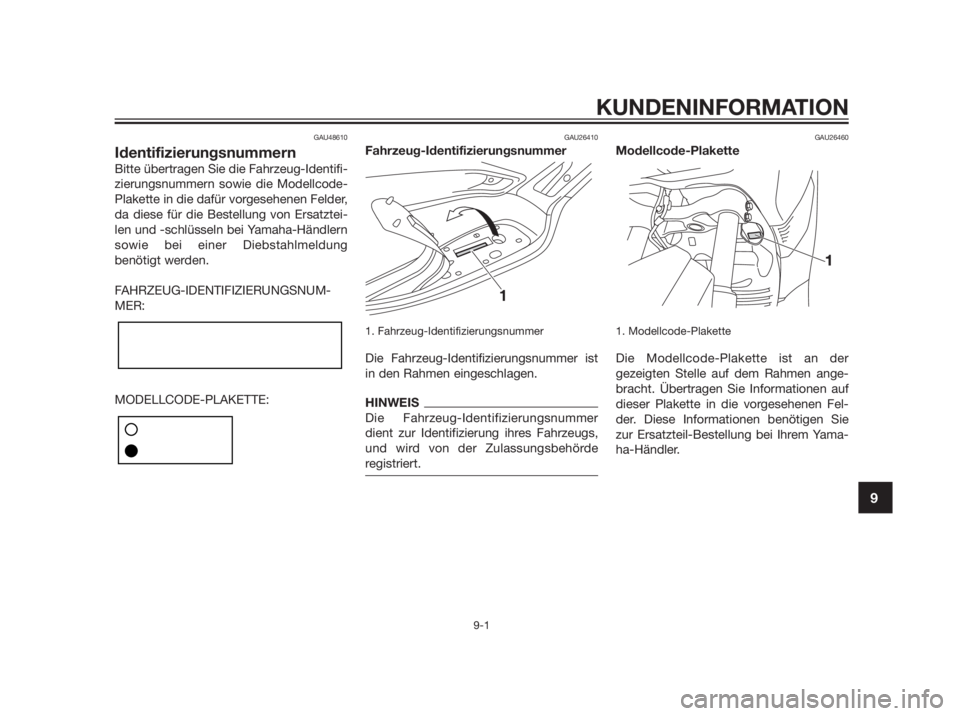

GAU48610
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatztei-
len und -schlüsseln bei Yamaha-Händlern
sowie bei einer Diebstahlmeldung
benötigt werden.
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
in den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahrzeugs,
und wird von der Zulassungsbehörde
registriert.
GAU26460
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist an der
gezeigten Stelle auf dem Rahmen ange-
bracht. Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem Yama-
ha-Händler.
1
KUNDENINFORMATION
9-1
9
Page 88 of 92

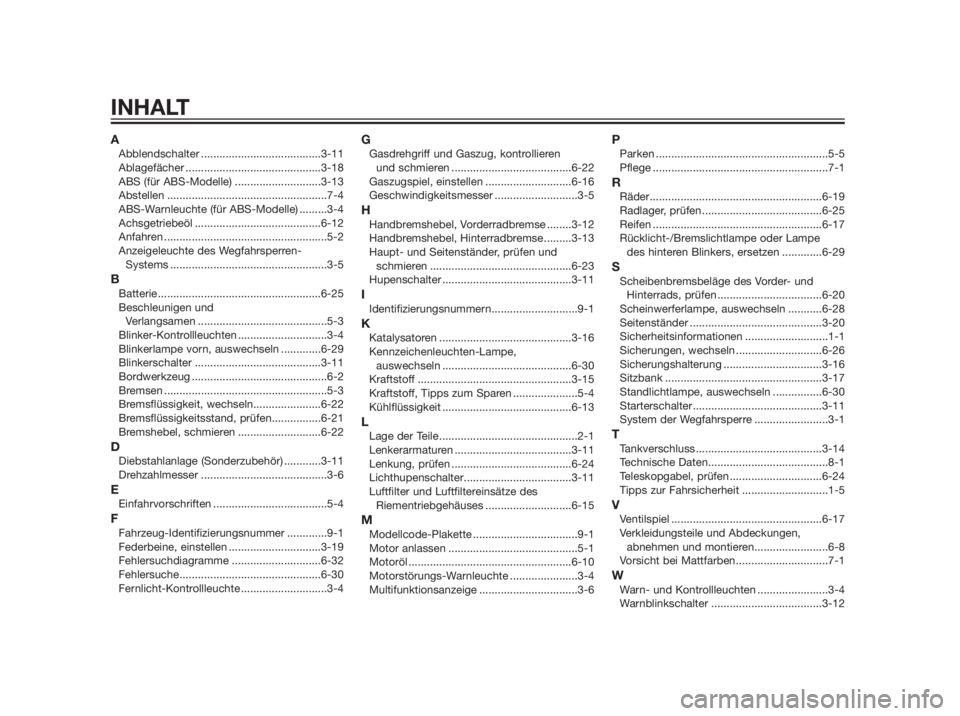

AAbblendschalter .......................................3-11
Ablagefächer ............................................3-18
ABS (für ABS-Modelle) ............................3-13
Abstellen ....................................................7-4
ABS-Warnleuchte (für ABS-Modelle) .........3-4
Achsgetriebeöl .........................................6-12
Anfahren .....................................................5-2
Anzeigeleuchte des Wegfahrsperren-
Systems ...................................................3-5
BBatterie .....................................................6-25
Beschleunigen und
Verlangsamen ..........................................5-3
Blinker-Kontrollleuchten .............................3-4
Blinkerlampe vorn, auswechseln .............6-29
Blinkerschalter .........................................3-11
Bordwerkzeug ............................................6-2
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-22
Bremsflüssigkeitsstand, prüfen................6-21
Bremshebel, schmieren ...........................6-22
DDiebstahlanlage (Sonderzubehör) ............3-11
Drehzahlmesser .........................................3-6
EEinfahrvorschriften .....................................5-4
FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen ..............................3-19
Fehlersuchdiagramme .............................6-32
Fehlersuche..............................................6-30
Fernlicht-Kontrollleuchte ............................3-4
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-22
Gaszugspiel, einstellen ............................6-16
Geschwindigkeitsmesser ...........................3-5
HHandbremshebel, Vorderradbremse ........3-12
Handbremshebel, Hinterradbremse.........3-13
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-23
Hupenschalter ..........................................3-11
IIdentifizierungsnummern............................9-1
KKatalysatoren ...........................................3-16
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-30
Kraftstoff ..................................................3-15
Kraftstoff, Tipps zum Sparen .....................5-4
Kühlflüssigkeit ..........................................6-13
LLage der Teile .............................................2-1
Lenkerarmaturen ......................................3-11
Lenkung, prüfen .......................................6-24
Lichthupenschalter...................................3-11
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ............................6-15
MModellcode-Plakette ..................................9-1
Motor anlassen ..........................................5-1
Motoröl .....................................................6-10
Motorstörungs-Warnleuchte ......................3-4
Multifunktionsanzeige ................................3-6
PParken ........................................................5-5
Pflege .........................................................7-1
RRäder........................................................6-19
Radlager, prüfen.......................................6-25
Reifen .......................................................6-17
Rücklicht-/Bremslichtlampe oder Lampe
des hinteren Blinkers, ersetzen .............6-29
SScheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ..................................6-20
Scheinwerferlampe, auswechseln ...........6-28
Seitenständer ...........................................3-20
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln ............................6-26
Sicherungshalterung ................................3-16
Sitzbank ...................................................3-17
Standlichtlampe, auswechseln ................6-30
Starterschalter..........................................3-11
System der Wegfahrsperre ........................3-1
TTankverschluss .........................................3-14
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-24
Tipps zur Fahrsicherheit ............................1-5
VVentilspiel .................................................6-17
Verkleidungsteile und Abdeckungen,
abnehmen und montieren........................6-8
Vorsicht bei Mattfarben..............................7-1
WWarn- und Kontrollleuchten .......................3-4
Warnblinkschalter ....................................3-12
INHALT
Page 89 of 92
Wartung und Schmierung, regelmäßig ......6-4
Wartung, Abgas-Kontrollsystem ................6-3
ZZünd-/Lenkschloss ....................................3-2
Zündkerze, prüfen ......................................6-9
Zündunterbrechungs- u.
Anlasssperrschalter-System ..................3-20
INHALT
Page 90 of 92
