YAMAHA XMAX 250 2013 Notices Demploi (in French)

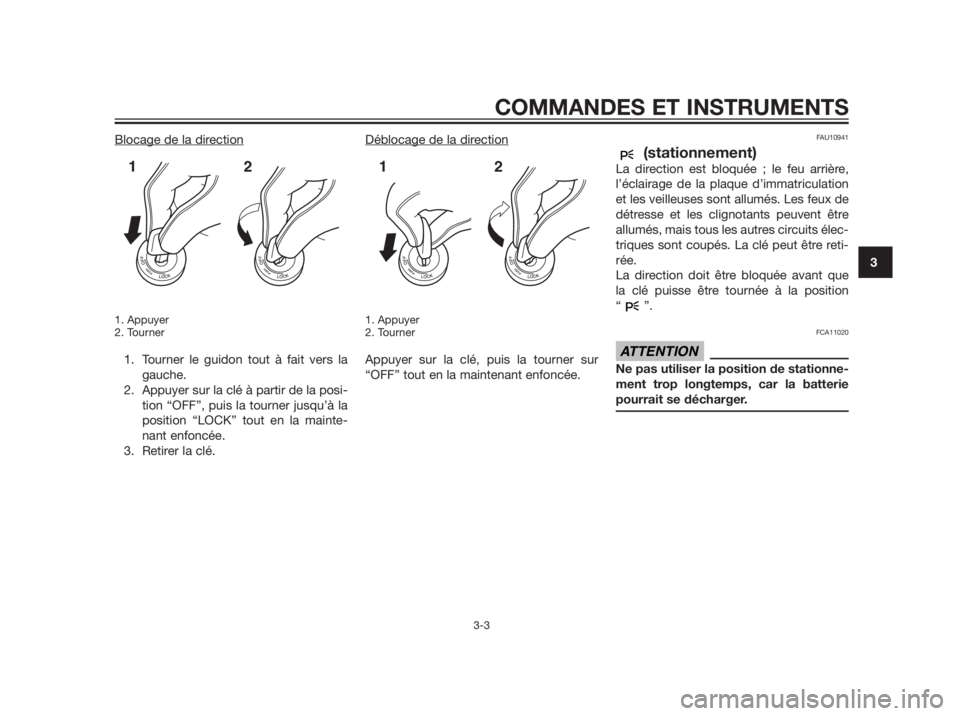

Blocage de la direction
1. Appuyer
2. Tourner
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la mainte-
nant enfoncée.
3. Retirer la clé.Déblocage de la dir
ection
1. Appuyer
2. Tourner
Appuyer sur la clé, puis la tourner sur
“OFF” tout en la maintenant enfoncée.
FAU10941
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation
et les veilleuses sont allumés. Les feux de
détresse et les clignotants peuvent être
allumés, mais tous les autres circuits élec-
triques sont coupés. La clé peut être reti-
rée.
La direction doit être bloquée avant que
la clé puisse être tournée à la position
“”.
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
ATTENTION
1212
COMMANDES ET INSTRUMENTS
3-3
3

FAU11004

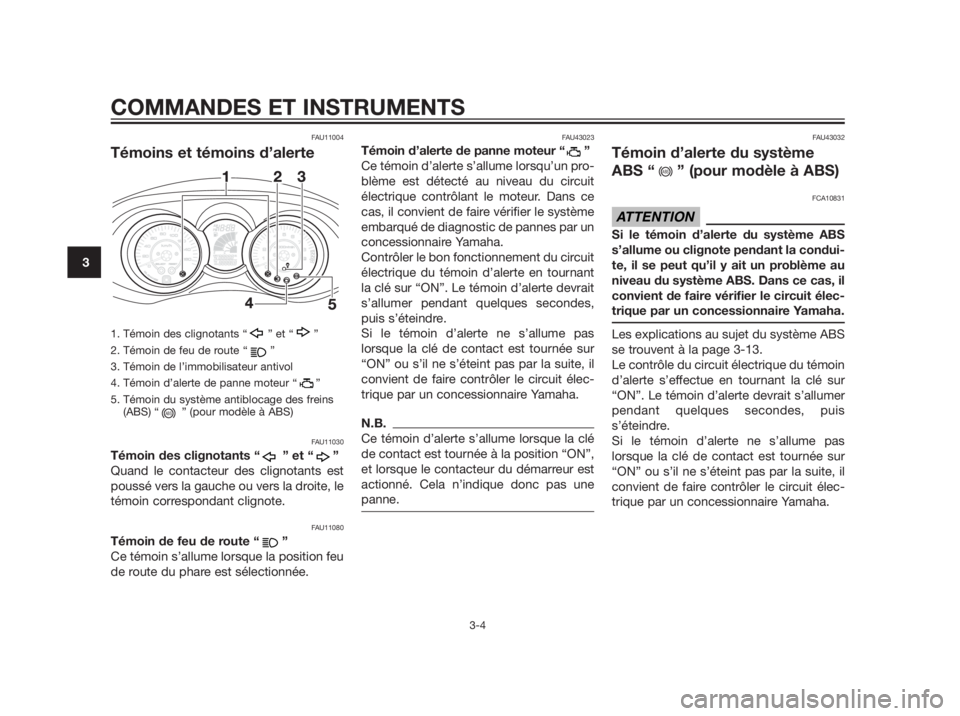

Témoins et témoins d’alerte
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin de l’immobilisateur antivol
4. Témoin d’alerte de panne moteur “ ”
5. Témoin du système antiblocage des freins
(ABS) “ ” (pour modèle à ABS)
FAU11030
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU43023
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du circuit
électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant
la clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
N.B.
Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”,
et lorsque le contacteur du démarreur est
actionné. Cela n’indique donc pas une
panne.
FAU43032
Témoin d’alerte du système
ABS “ ” (pour modèle à ABS)
FCA10831
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, il se peut qu’il y ait un problème au
niveau du système ABS. Dans ce cas, il
convient de faire vérifier le circuit élec-
trique par un concessionnaire Yamaha.
Les explications au sujet du système ABS
se trouvent à la page 3-13.
Le contrôle du circuit électrique du témoin
d’alerte s’effectue en tournant la clé sur
“ON”. Le témoin d’alerte devrait s’allumer
pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
ATTENTION
ABS
ABS
COMMANDES ET INSTRUMENTS
3-4
3

FWA11350

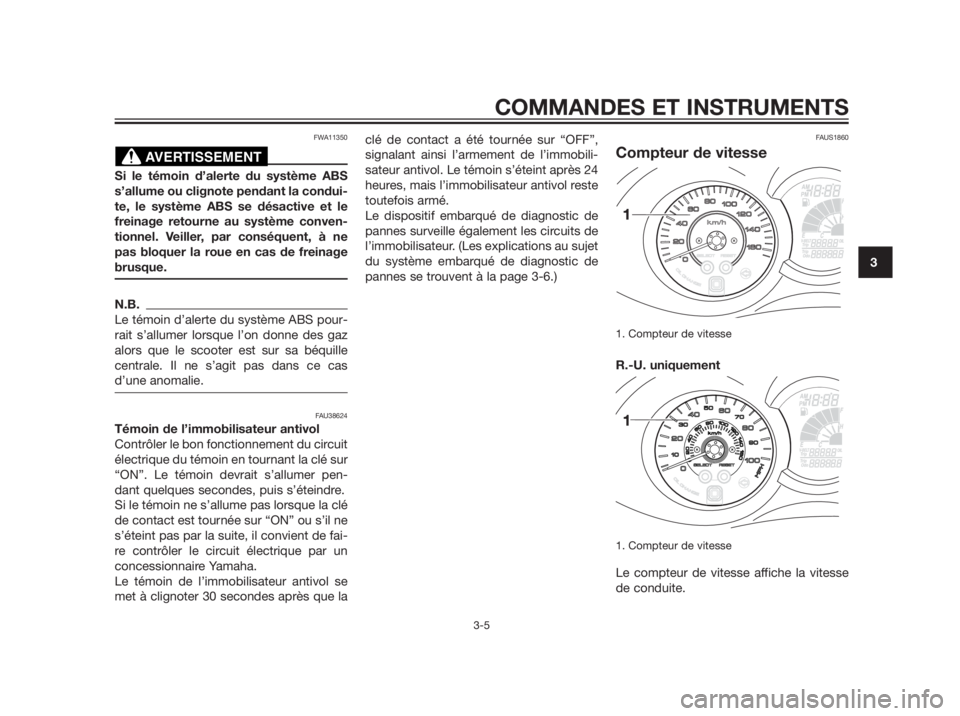

Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le
freinage retourne au système conven-
tionnel. Veiller, par conséquent, à ne
pas bloquer la roue en cas de freinage
brusque.
N.B.
Le témoin d’alerte du système ABS pour-
rait s’allumer lorsque l’on donne des gaz
alors que le scooter est sur sa béquille
centrale. Il ne s’agit pas dans ce cas
d’une anomalie.
FAU38624
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un
concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que laclé de contact a été tournée sur “OFF”,
signalant ainsi l’armement de l’immobili-
sateur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-6.)
FAUS1860
Compteur de vitesse
1. Compteur de vitesse
R.-U. uniquement
1. Compteur de vitesse
Le compteur de vitesse affiche la vitesse
de conduite.
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-5
3

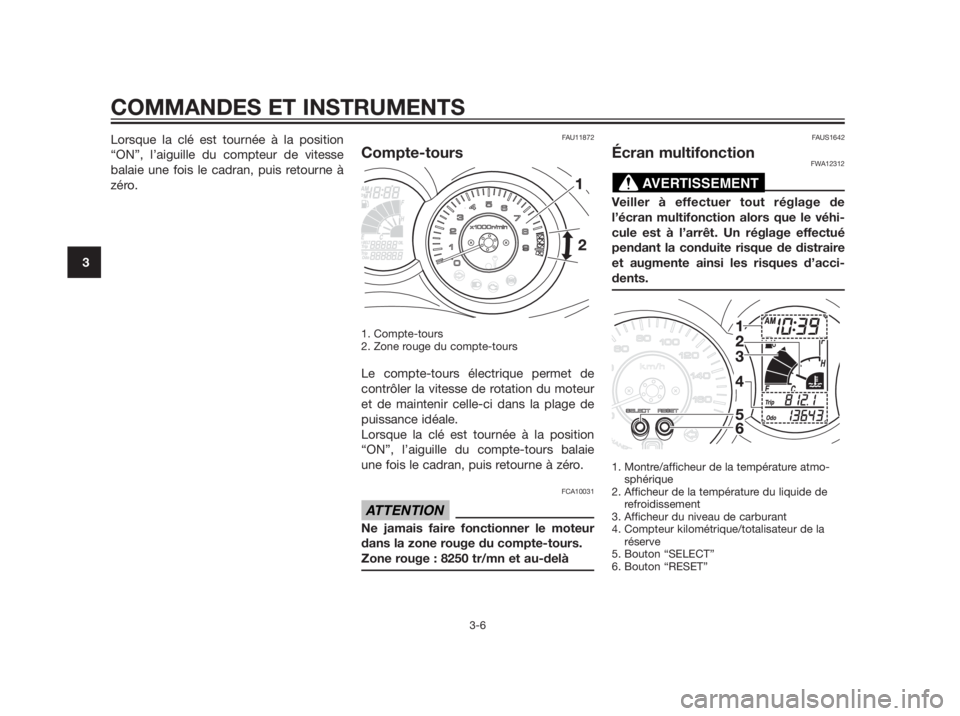

Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse
balaie une fois le cadran, puis retourne à
zéro.FAU11872
Compte-tours
1. Compte-tours
2. Zone rouge du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur
et de maintenir celle-ci dans la plage de
puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie
une fois le cadran, puis retourne à zéro.
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8250 tr/mn et au-delà
FAUS1642
Écran multifonctionFWA12312
Veiller à effectuer tout réglage de
l’écran multifonction alors que le véhi-
cule est à l’arrêt. Un réglage effectué
pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.
1. Montre/afficheur de la température atmo-
sphérique
2. Afficheur de la température du liquide de
refroidissement
3. Afficheur du niveau de carburant
4. Compteur kilométrique/totalisateur de la
réserve
5. Bouton “SELECT”
6. Bouton “RESET”
AVERTISSEMENT
ATTENTION
COMMANDES ET INSTRUMENTS
3-6
3

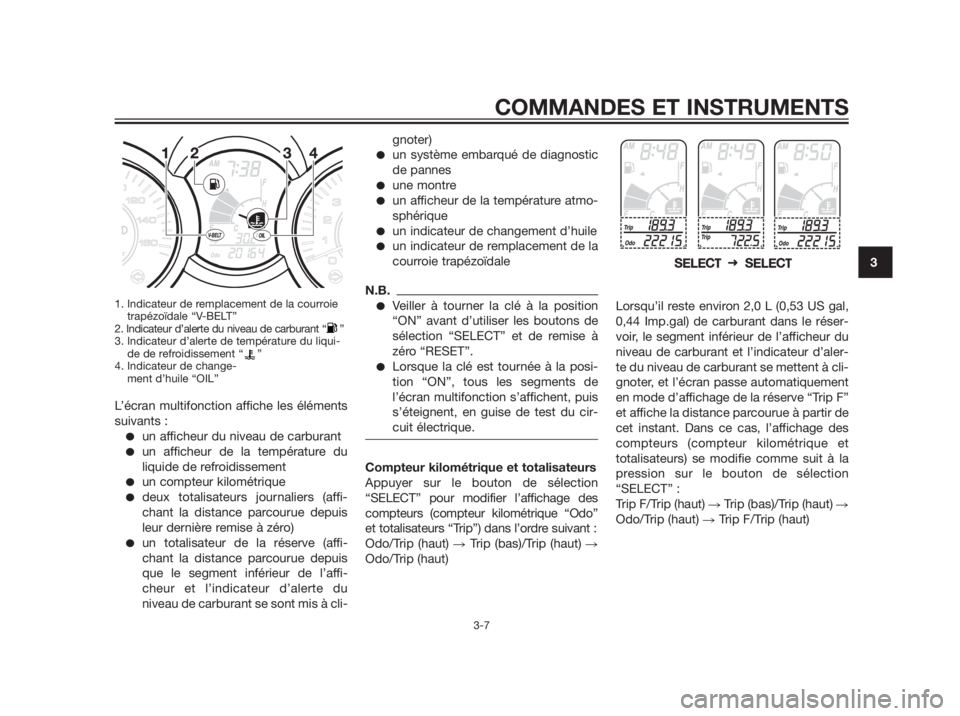

1. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
2. Indicateur d’alerte du niveau de carburant “ ”
3. Indicateur d’alerte de température du liqui-
de de refroidissement “ ”
4. Indicateur de change-
ment d’huile “OIL”
L’écran multifonction affiche les éléments
suivants :
un afficheur du niveau de carburant
un afficheur de la température du
liquide de refroidissement
un compteur kilométrique
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affi-
chant la distance parcourue depuis
que le segment inférieur de l’affi-
cheur et l’indicateur d’alerte du
niveau de carburant se sont mis à cli-gnoter)
un système embarqué de diagnostic
de pannes
une montre
un afficheur de la température atmo-
sphérique
un indicateur de changement d’huile
un indicateur de remplacement de la
courroie trapézoïdale
N.B.
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Lorsque la clé est tournée à la posi-
tion “ON”, tous les segments de
l’écran multifonction s’affichent, puis
s’éteignent, en guise de test du cir-
cuit électrique.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique “Odo”
et totalisateurs “Trip”) dans l’ordre suivant :
Odo/Trip (haut) Trip (bas)/Trip (haut)
Odo/Trip (haut)Lorsqu’il reste environ 2,0 L (0,53 US gal,
0,44 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant et l’indicateur d’aler-
te du niveau de carburant se mettent à cli-
gnoter, et l’écran passe automatiquement
en mode d’affichage de la réserve “Trip F”
et affiche la distance parcourue à partir de
cet instant. Dans ce cas, l’affichage des
compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT” :
Trip F/Trip (haut) Trip (bas)/Trip (haut)
Odo/Trip (haut) Trip F/Trip (haut)
COMMANDES ET INSTRUMENTS
3-7
3

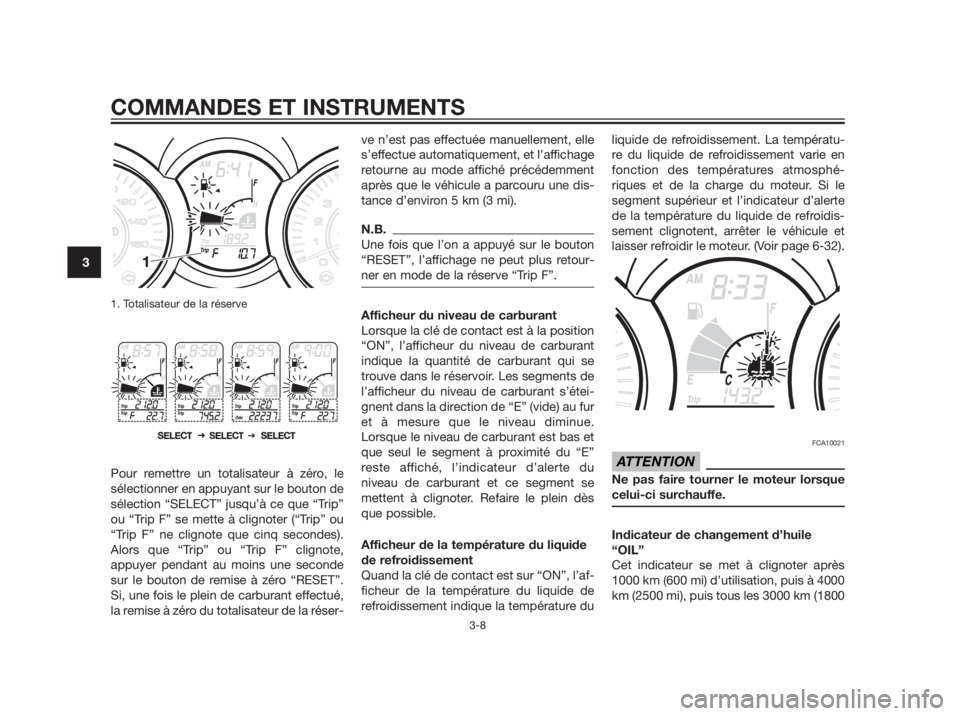

1. Totalisateur de la réserve
Pour remettre un totalisateur à zéro, le
sélectionner en appuyant sur le bouton de
sélection “SELECT” jusqu’à ce que “Trip”
ou “Trip F” se mette à clignoter (“Trip” ou
“Trip F” ne clignote que cinq secondes).
Alors que “Trip” ou “Trip F” clignote,
appuyer pendant au moins une seconde
sur le bouton de remise à zéro “RESET”.
Si, une fois le plein de carburant effectué,
la remise à zéro du totalisateur de la réser-ve n’est pas effectuée manuellement, elle
s’effectue automatiquement, et l’affichage
retourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
N.B.
Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retour-
ner en mode de la réserve “Trip F”.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant
indique la quantité de carburant qui se
trouve dans le réservoir. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue.
Lorsque le niveau de carburant est bas et
que seul le segment à proximité du “E”
reste affiché, l’indicateur d’alerte du
niveau de carburant et ce segment se
mettent à clignoter. Refaire le plein dès
que possible.
Afficheur de la température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, l’af-
ficheur de la température du liquide de
refroidissement indique la température duliquide de refroidissement. La températu-
re du liquide de refroidissement varie en
fonction des températures atmosphé-
riques et de la charge du moteur. Si le
segment supérieur et l’indicateur d’alerte
de la température du liquide de refroidis-
sement clignotent, arrêter le véhicule et
laisser refroidir le moteur. (Voir page 6-32).
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Indicateur de changement d’huile
“OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 4000
km (2500 mi), puis tous les 3000 km (1800
ATTENTION
COMMANDES ET INSTRUMENTS
3-8
3

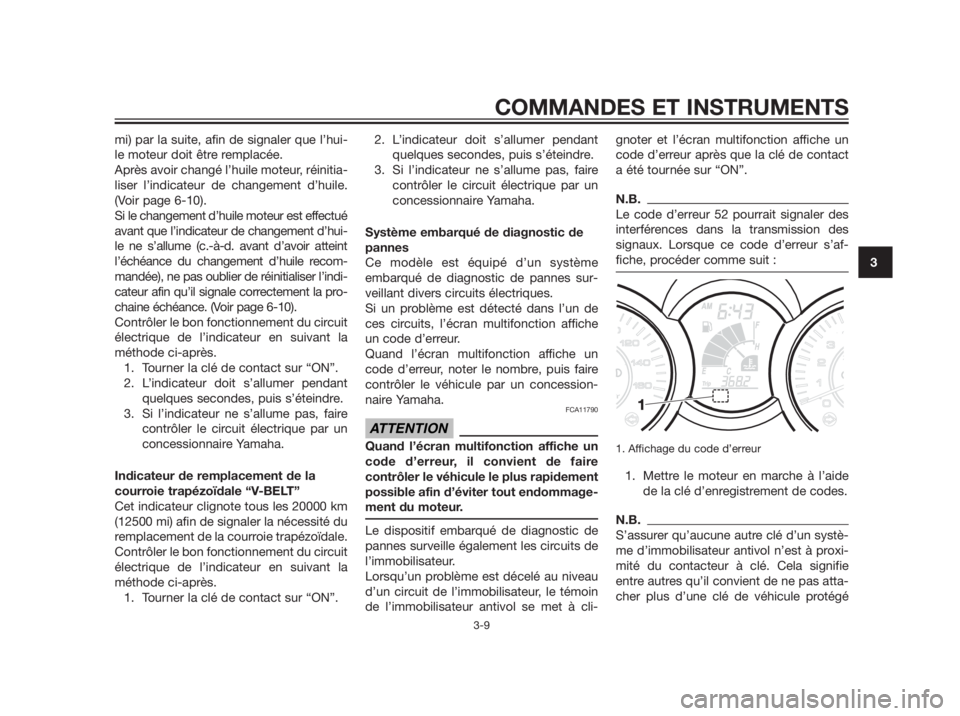

mi) par la suite, afin de signaler que l’hui-
le moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitia-
liser l’indicateur de changement d’huile.
(Voir page 6-10).
Si le changement d’huile moteur est effectué
avant que l’indicateur de changement d’hui-
le ne s’allume (c.-à-d. avant d’avoir atteint
l’échéance du changement d’huile recom-
mandée), ne pas oublier de réinitialiser l’indi-
cateur afin qu’il signale correctement la pro-
chaine échéance. (Voir page 6-10).
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
Cet indicateur clignote tous les 20000 km
(12500 mi) afin de signaler la nécessité du
remplacement de la courroie trapézoïdale.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système
embarqué de diagnostic de pannes sur-
veillant divers circuits électriques.
Si un problème est détecté dans l’un de
ces circuits, l’écran multifonction affiche
un code d’erreur.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire
contrôler le véhicule le plus rapidement
possible afin d’éviter tout endommage-
ment du moteur.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur antivol se met à cli-gnoter et l’écran multifonction affiche un
code d’erreur après que la clé de contact
a été tournée sur “ON”.
N.B.
Le code d’erreur 52 pourrait signaler des
interférences dans la transmission des
signaux. Lorsque ce code d’erreur s’af-
fiche, procéder comme suit :
1. Affichage du code d’erreur
1. Mettre le moteur en marche à l’aide
de la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un systè-
me d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie
entre autres qu’il convient de ne pas atta-
cher plus d’une clé de véhicule protégé
ATTENTION
COMMANDES ET INSTRUMENTS
3-9
3

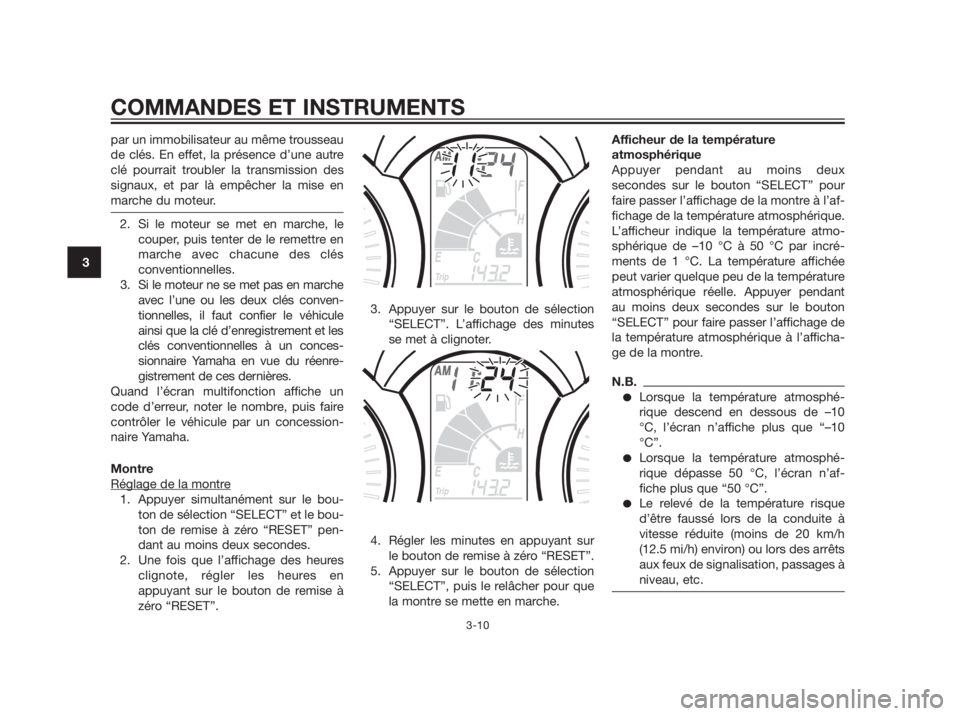

par un immobilisateur au même trousseau
de clés. En effet, la présence d’une autre
clé pourrait troubler la transmission des
signaux, et par là empêcher la mise en
marche du moteur.
2. Si le moteur se met en marche, le
couper, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
Montre
Réglage de la montr
e
1. Appuyer simultanément sur le bou-
ton de sélection “SELECT” et le bou-
ton de remise à zéro “RESET” pen-
dant au moins deux secondes.
2. Une fois que l’affichage des heures
clignote, régler les heures en
appuyant sur le bouton de remise à
zéro “RESET”.3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes
se met à clignoter.
4. Régler les minutes en appuyant sur
le bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que
la montre se mette en marche.Afficheur de la température
atmosphérique
Appuyer pendant au moins deux
secondes sur le bouton “SELECT” pour
faire passer l’affichage de la montre à l’af-
fichage de la température atmosphérique.
L’afficheur indique la température atmo-
sphérique de –10 °C à 50 °C par incré-
ments de 1 °C. La température affichée
peut varier quelque peu de la température
atmosphérique réelle. Appuyer pendant
au moins deux secondes sur le bouton
“SELECT” pour faire passer l’affichage de
la température atmosphérique à l’afficha-
ge de la montre.
N.B.
Lorsque la température atmosphé-
rique descend en dessous de –10
°C, l’écran n’affiche plus que “–10
°C”.
Lorsque la température atmosphé-
rique dépasse 50 °C, l’écran n’af-
fiche plus que “50 °C”.
Le relevé de la température risque
d’être faussé lors de la conduite à
vitesse réduite (moins de 20 km/h
(12.5 mi/h) environ) ou lors des arrêts
aux feux de signalisation, passages à
niveau, etc.
COMMANDES ET INSTRUMENTS
3-10
3

FAU12331

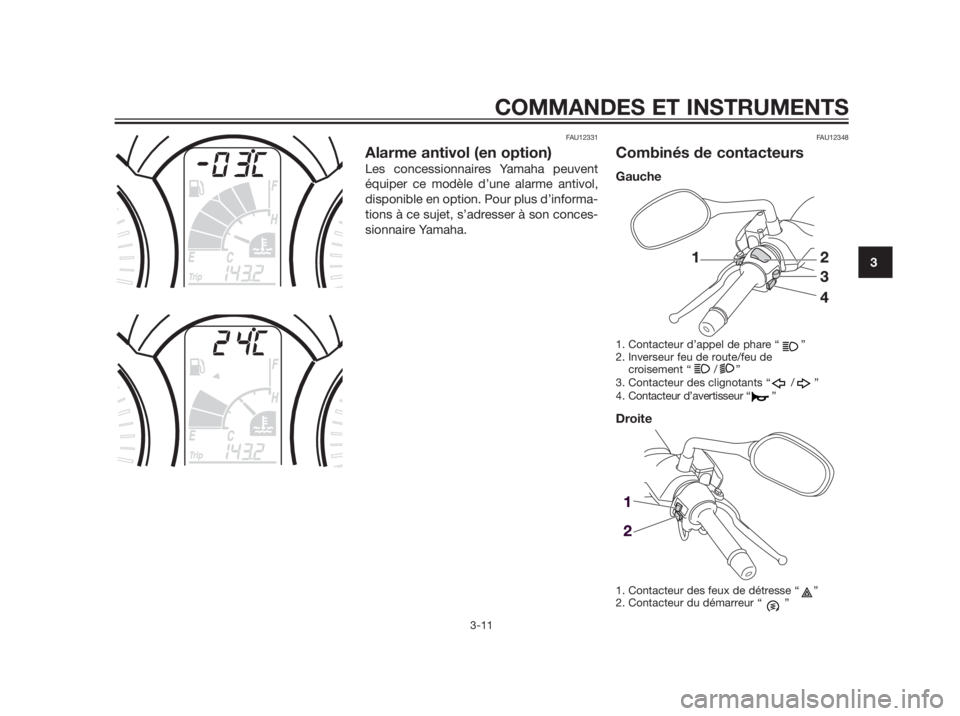

Alarme antivol (en option)
Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12348
Combinés de contacteurs
Gauche
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de
croisement “ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
Droite
1. Contacteur des feux de détresse “ ”
2. Contacteur du démarreur “ ”
COMMANDES ET INSTRUMENTS
3-11
3

FAU12350

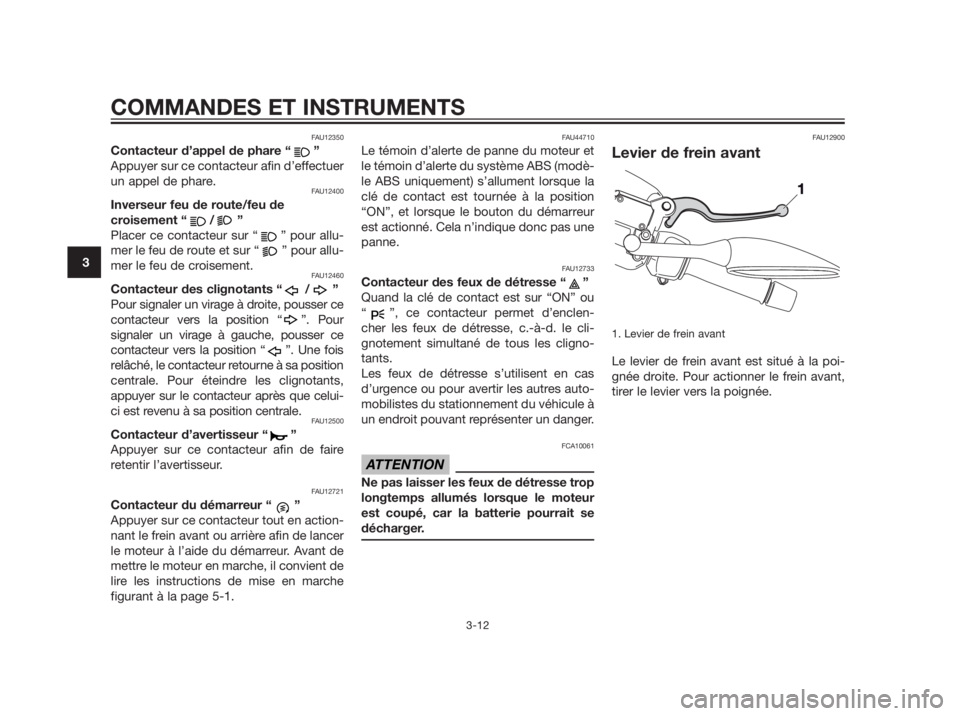

Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allu-
mer le feu de route et sur “ ” pour allu-
mer le feu de croisement.
FAU12460
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour
signaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire
retentir l’avertisseur.
FAU12721
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche
figurant à la page 5-1.
FAU44710
Le témoin d’alerte de panne du moteur et
le témoin d’alerte du système ABS (modè-
le ABS uniquement) s’allument lorsque la
clé de contact est tournée à la position
“ON”, et lorsque le bouton du démarreur
est actionné. Cela n’indique donc pas une
panne.
FAU12733
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cli-
gnotement simultané de tous les cligno-
tants.
Les feux de détresse s’utilisent en cas
d’urgence ou pour avertir les autres auto-
mobilistes du stationnement du véhicule à
un endroit pouvant représenter un danger.
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se
décharger.
FAU12900
Levier de frein avant
1. Levier de frein avant
Le levier de frein avant est situé à la poi-
gnée droite. Pour actionner le frein avant,
tirer le levier vers la poignée.
ATTENTION
COMMANDES ET INSTRUMENTS
3-12
3
