Commandes et instruments
4-5
4
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment de
l’afficheur du niveau de carburant se met à
clignoter, il convient de refaire le plein dès
que possible.N.B. Si un problème est détecté dans l’affi-
cheur du niveau de carburant, tous les
segments clignotent. Le cas échéant,
faire contrôler le véhicule par un
concessionnaire Yamaha.
 Lorsqu’il ne reste qu’environ 2.4 L
(0.63 US gal, 0.53 Imp.gal) de carbu-
rant dans le réservoir, le dernier seg-
ment de la jauge de carburant se met
à clignoter. L’affichage passe automa-
tiquement en mode totalisateur de la
réserve de carburant “F Trip” et com-
mence à indiquer la distance parcou-
rue depuis ce point.

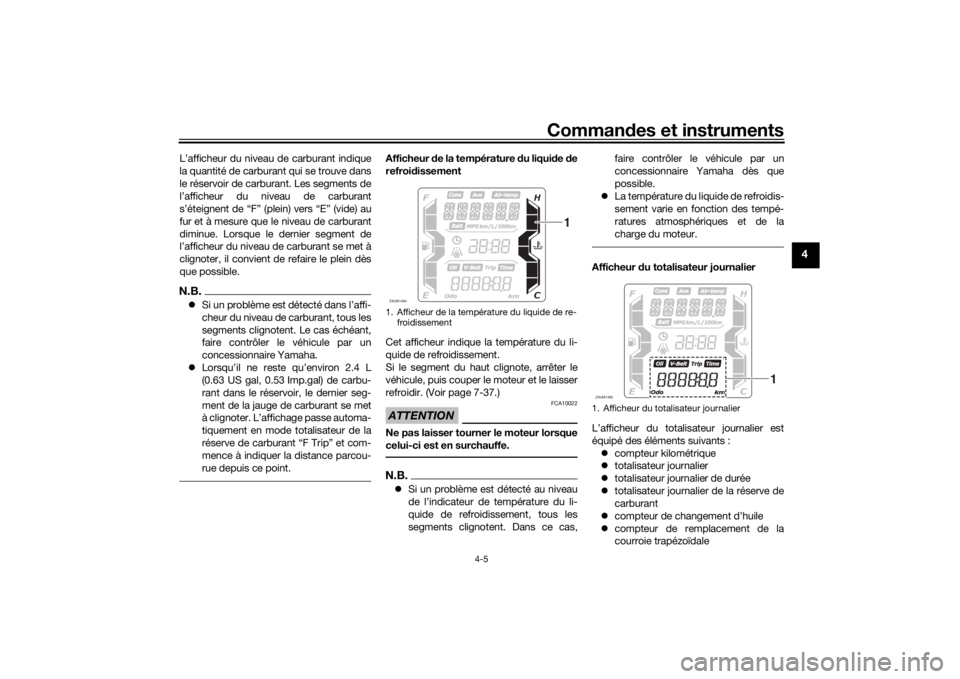

Afficheur de la température du liqui de de
refroi dissement
Cet afficheur indique la température du li-
quide de refroidissement.
Si le segment du haut clignote, arrêter le
véhicule, puis couper le moteur et le laisser
refroidir. (Voir page 7-37.)ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.N.B. Si un problème est détecté au niveau
de l’indicateur de température du li-
quide de refroidissement, tous les
segments clignotent. Dans ce cas, faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
 La température du liquide de refroidis-
sement varie en fonction des tempé-
ratures atmosphériques et de la
charge du moteur.
Afficheur du totalisateur journalier
L’afficheur du totalisateur journalier est
équipé des éléments suivants :  compteur kilométrique
 totalisateur journalier
 totalisateur journalier de durée
 totalisateur journalier de la réserve de
carburant
 compteur de changement d’huile
 compteur de remplacement de la
courroie trapézoïdale
1. Afficheur de la température du liquide de re-
froidissementZAUM1484
1
1. Afficheur du totalisateur journalierZAUM1485
1
UBBAF0F0.book Page 5 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-6
4

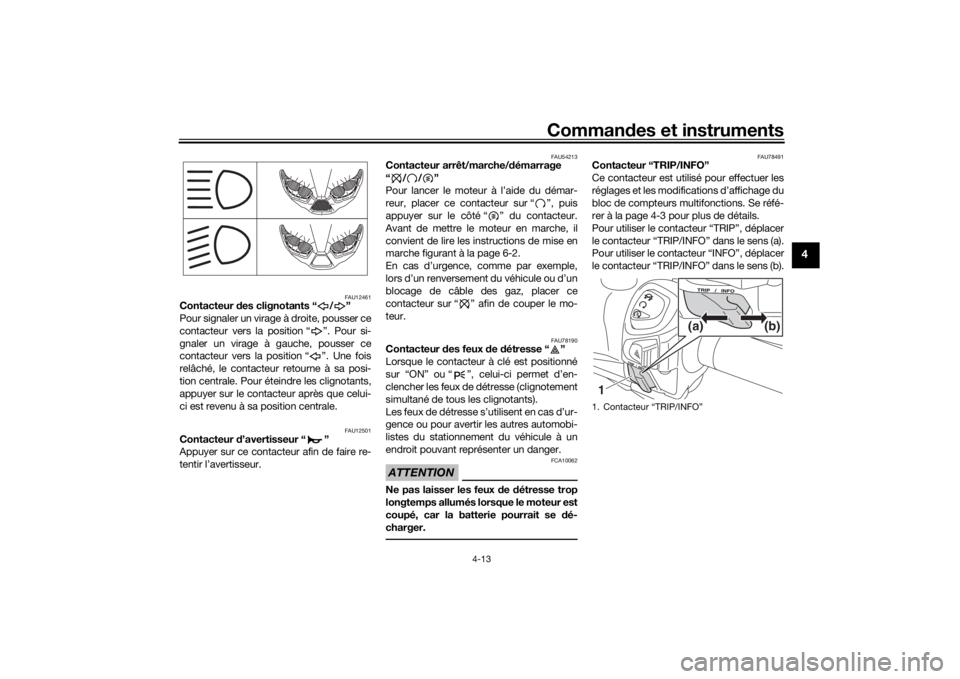

Appuyer sur le contacteur “TRIP” pour bas-
culer l’affichage entre le compteur kilomé-
trique “Odo”, le totalisateur journalier
“Trip”, le totalisateur journalier de durée
“Trip Time”, le compteur de changement
d’huile “Oil Trip” et le compteur de rempla-
cement de la courroie trapézoïdale “V-Belt
Trip” dans l’ordre suivant :
Odo → Trip → Trip Time → Oil Trip → V-
Belt Trip → OdoN.B.Lorsqu’il ne reste qu’environ 2.4 L (0.63 US
gal, 0.53 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant se met à clignoter. L’affichage
passe automatiquement en mode totalisa-
teur de la réserve de carburant “F Trip” et
commence à indiquer la distance parcou-
rue depuis ce point.Compteur kilométrique “O do” et totali-
sateur journalier “Trip”
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Le totalisateur journalier indique la distance
parcourue depuis sa dernière réinitialisa-
tion. Pour réinitialiser le to
talisateur journalier, le
sélectionner en appuyant sur le contacteur
“TRIP”, puis appuyer sur le contacteur
“TRIP” pendant trois secondes.
N.B. Le compteur kilométrique se bloque à
999999.
 Le totalisateur journalier se remet à
zéro et continue à compter après

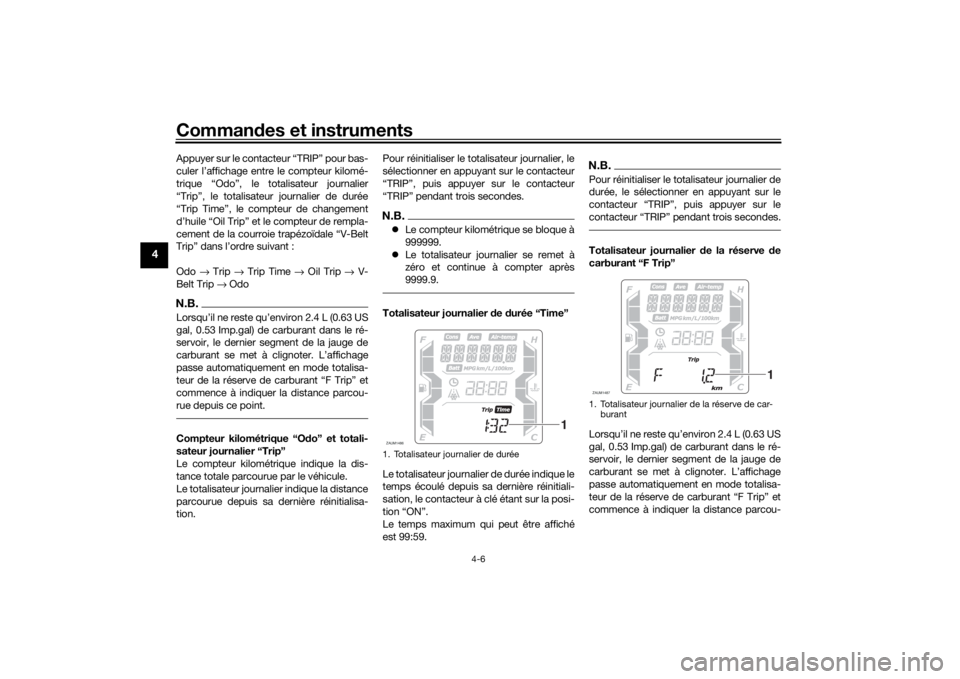

9999.9.Totalisateur journalier d e durée “Time”
Le totalisateur journalier de durée indique le
temps écoulé depuis sa dernière réinitiali-
sation, le contacteur à clé étant sur la posi-
tion “ON”.
Le temps maximum qui peut être affiché
est 99:59.
N.B.Pour réinitialiser le totalisateur journalier de
durée, le sélectionner en appuyant sur le
contacteur “TRIP”, puis appuyer sur le
contacteur “TRIP” pendant trois secondes.Totalisateur journalier de la réserve d e
carburant “F Trip”
Lorsqu’il ne reste qu’environ 2.4 L (0.63 US
gal, 0.53 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant se met à clignoter. L’affichage
passe automatiquement en mode totalisa-
teur de la réserve de carburant “F Trip” et
commence à indiquer la distance parcou-
1. Totalisateur journalier de duréeZAUM1486
1
1. Totalisateur journalier de la réserve de car- burantZAUM1487
1
UBBAF0F0.book Page 6 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-7
4
rue depuis ce point. Dans ce cas, appuyer
sur le contacteur “TRIP” pour modifier l’af-
fichage dans l’ordre suivant :
F Trip → Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Pour réinitialiser le totalisateur journalier de
la réserve de carburant, le sélectionner en
appuyant sur le contacteur “TRIP”, puis ap-
puyer sur le contacteur “TRIP” pendant
trois secondes.
Le totalisateur journalier de la réserve de
carburant se remet à zéro automatique-
ment et s’éteint après avoir refait le plein et
parcouru 5 km (3 mi).

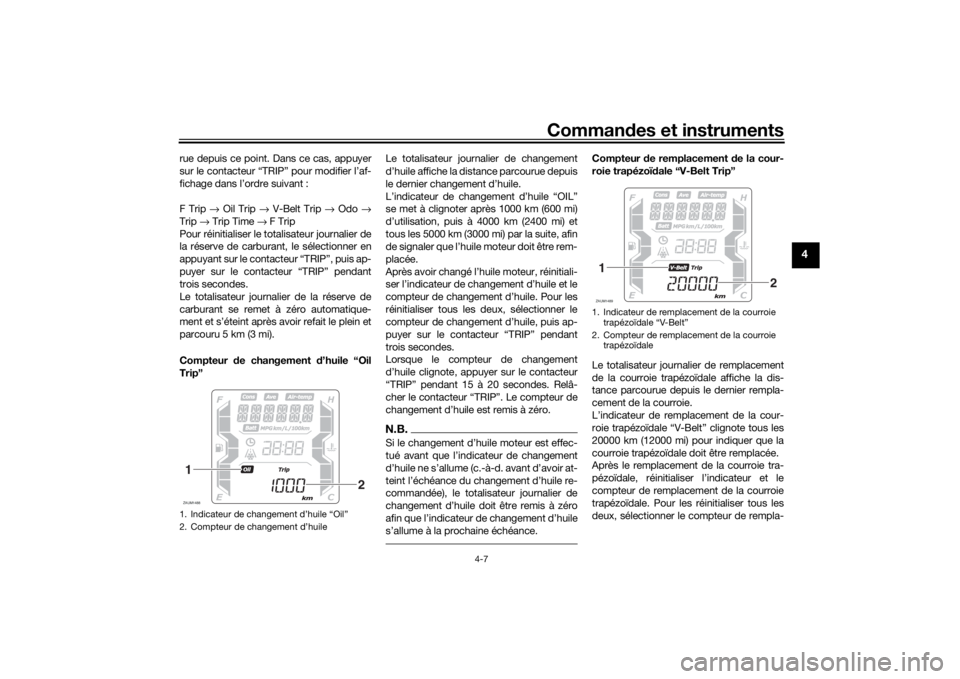

Compteur de changement d’huile “Oil
Trip” Le totalisateur journalier de changement
d’huile affiche la distance parcourue depuis
le dernier changement d’huile.
L’indicateur de changement d’huile “OIL”
se met à clignoter après 1000 km (600 mi)
d’utilisation, puis à 4000 km (2400 mi) et
tous les 5000 km (3000 mi) par la suite, afin
de signaler que l’huile moteur doit être rem-
placée.
Après avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’huile et le
compteur de changement d’huile. Pour les
réinitialiser tous les deux, sélectionner le
compteur de changement d’huile, puis ap-
puyer sur le contacteur “TRIP” pendant
trois secondes.
Lorsque le compteur de changement
d’huile clignote, appuyer sur le contacteur
“TRIP” pendant 15 à 20 secondes. Relâ-
cher le contacteur “TRIP”. Le compteur de
changement d’huile est remis à zéro.
N.B.Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir at-
teint l’échéance du changement d’huile re-
commandée), le totalisateur journalier de
changement d’huile doit être remis à zéro
afin que l’indicateur de changement d’huile
s’allume à la prochaine échéance.
Compteur
de remplacement d e la cour-
roie trapézoï dale “V-Belt Trip”
Le totalisateur journalier de remplacement
de la courroie trapézoïdale affiche la dis-
tance parcourue depuis le dernier rempla-
cement de la courroie.
L’indicateur de remplacement de la cour-
roie trapézoïdale “V-Belt” clignote tous les
20000 km (12000 mi) pour indiquer que la
courroie trapézoïdale doit être remplacée.
Après le remplacement de la courroie tra-
pézoïdale, réinitialiser l’indicateur et le
compteur de remplacement de la courroie
trapézoïdale. Pour les réinitialiser tous les
deux, sélectionner le compteur de rempla-
1. Indicateur de changement d’huile “Oil”
2. Compteur de changement d’huileZAUM14881
2
1. Indicateur de remplacement de la courroie
trapézoïdale “V-Belt”
2. Compteur de remplacement de la courroie trapézoïdaleZAUM14891
2
UBBAF0F0.book Page 7 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-8
4
cement de la courroie trapézoïdale, puis
appuyer sur le contacteur “TRIP” pendant
trois secondes.
Lorsque le compteur de remplacement de
la courroie trapézoïdale clignote, appuyer
sur le contacteur “TRIP” pendant 15 à
20 secondes. Relâcher le contacteur
“TRIP”. Le compteur de remplacement de
la courroie trapézoïdale est remis à zéro.N.B.Si la courroie trapézoïdale est remplacée
avant que l’indicateur de remplacement de
la courroie trapézoïdale ne s’allume (p. ex.,
avant d’atteindre l’échéance de remplace-
ment de la courroie), le totalisateur journa-
lier de remplacement de la courroie trapé-
zoïdale doit être remis à zéro afin que
l’indicateur de remplacement de la courroie
trapézoïdale s’allume à la prochaine
échéance.

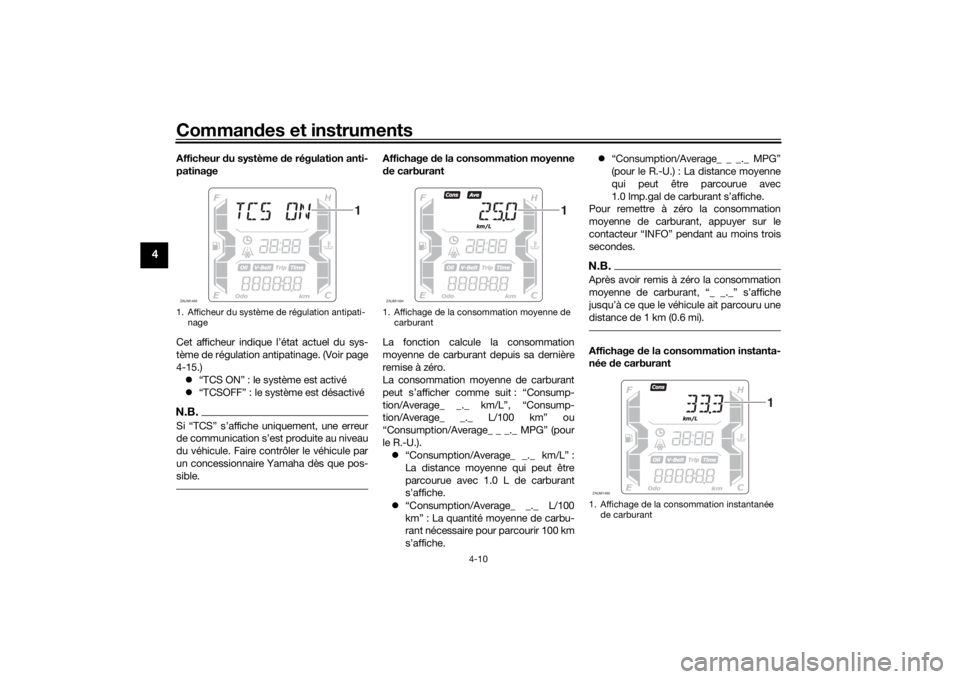

Écran d’informations
L’écran d’informations est équipé des élé-
ments suivants :  afficheur de la température de l’air
 afficheur de la tension de batterie
 afficheur du système de régulation an-
tipatinage
 afficheur de la consommation
moyenne de carburant
 afficheur de la consommation instan-
tanée de carburant

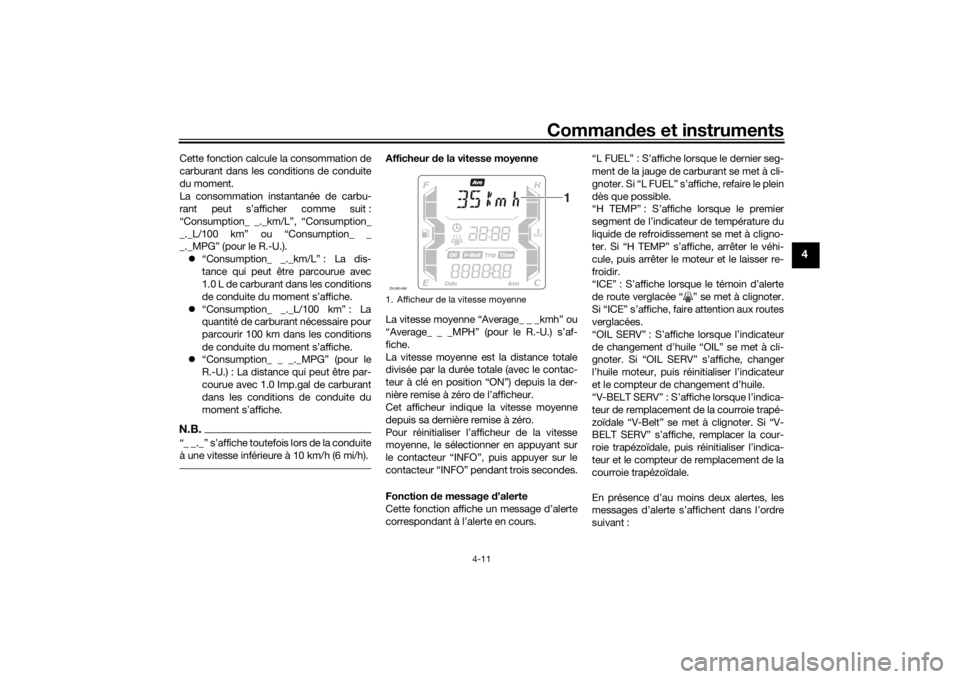

 afficheur de la vitesse moyenne
 fonction de message d’alerte
Présentation de l’écran d’informations
Appuyer sur le contacteur “INFO” pour
commuter l’affichage entre la température
de l’air “Air-temp”, la tension de la batterie
“Battery”, le système de régulation antipa- tinage “TCS ON” ou “TCSOFF”, la
consommation moyenne de carburant
“Consumption/Average_ _._ km/L” ou
“Consumption/Average_ _._ L/100 km”, la
consommation instantanée de carburant
“Consumption_ _._ km/L” ou
“Consumption_ _._ L/100 km” et la vitesse
moyenne “Average” dans l’ordre suivant :
Air-temp
→ Battery → TCS ON ou TCSOFF
→ Consumption/Average_ _._ km/L →
Consumption/Average_ _._ L/100 km →
Consumption_ _._ km/L → Consumption_
_._ L/100 km → Average → Air-temp
Pour le R.-U. :
Appuyer sur le contacteur “TRIP” pour
commuter l’affichage entre la température
de l’air “Air-temp”, la tension de la batterie
“Battery”, le système de régulation antipa-
tinage “TCS ON” ou “TCSOFF”, la
consommation moyenne de carburant
“Consumption/Average_ _._ km/L”,
“Consumption/Average_ _._ L/100 km” ou
“Consumption/Average_ _ _._MPG”, la
consommation instantanée de carburant
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” ou “Consumption_ _
_._MPG” et la vitesse moyenne “Average”
dans l’ordre suivant :1. Écran d’informationsZAUM1490
1
UBBAF0F0.book Page 8 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-9
4
Air-temp → Battery → TCS ON ou TCSOFF
→ Consumption/Average_ _._ km/L →
Consumption/Average_ _._ L/100 km →
Consumption/Average_ _ _._ MPG →
Consumption_ _._ km/L → Consumption_
_._ L/100 km → Consumption_ _ _._ MPG
→ Average → Air-tempN.B. Lorsque les unités affichées sont les
kilomètres, “Consumption/Average_ _
_._MPG” et “Consumption_ _
_._MPG” n’apparaissent pas.
 Lorsque les unités affichées sont les
miles, “Consumption/Average_ _._
km/L”, “Consumption/Average_ _._
L/100 km”, “Consumption_ _._ km/L”
et “Consumption_ _._ L/100 km” n’ap-
paraissent pas.

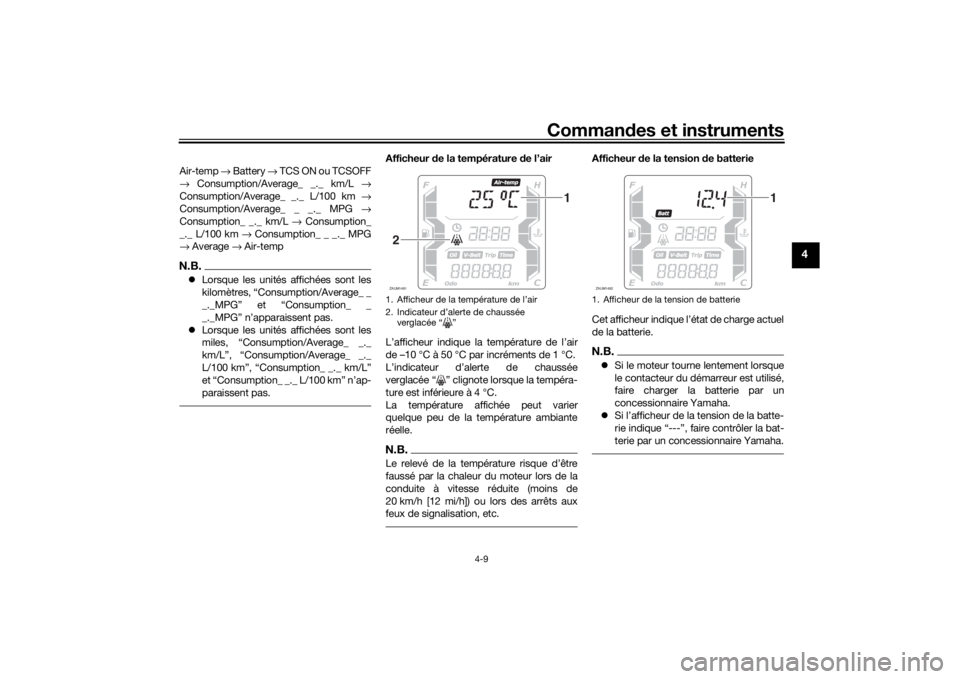

Afficheur de la température d e l’air
L’afficheur indique la température de l’air
de –10 °C à 50 °C par incréments de 1 °C.
L’indicateur d’alerte de chaussée
verglacée “ ” clignote lorsque la tempéra-
ture est inférieure à 4 °C.
La température affichée peut varier
quelque peu de la température ambiante
réelle.N.B.Le relevé de la température risque d’être
faussé par la chaleur du moteur lors de la
conduite à vitesse réduite (moins de
20 km/h [12 mi/h]) ou lors des arrêts aux
feux de signalisation, etc.
Afficheur de la tension d e batterie
Cet afficheur indique l’état de charge actuel
de la batterie.N.B. Si le moteur tourne lentement lorsque
le contacteur du démarreur est utilisé,
faire charger la batterie par un
concessionnaire Yamaha.
 Si l’afficheur de la tension de la batte-
rie indique “---”, faire contrôler la bat-
terie par un concessionnaire Yamaha.
1. Afficheur de la température de l’air
2. Indicateur d’alerte de chaussée
verglacée “ ”ZAUM1491
1
2
1. Afficheur de la tension de batterieZAUM1492
1
UBBAF0F0.book Page 9 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-10
4
Afficheur du système de régulation anti-
patinage
Cet afficheur indique l’état actuel du sys-
tème de régulation antipatinage. (Voir page
4-15.)  “TCS ON” : le système est activé
 “TCSOFF” : le système est désactivéN.B.Si “TCS” s’affiche uniquement, une erreur
de communication s’est produite au niveau
du véhicule. Faire contrôler le véhicule par
un concessionnaire Yamaha dès que pos-
sible.
Affichage de la consommation moyenne
d e carburant
La fonction calcule la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
La consommation moyenne de carburant
peut s’afficher comme suit : “Consump-
tion/Average_ _._ km/L”, “Consump-
tion/Average_ _._ L/100 km” ou
“Consumption/Average_ _ _._ MPG” (pour
le R.-U.).  “Consumption/Average_ _._ km/L” :
La distance moyenne qui peut être
parcourue avec 1.0 L de carburant
s’affiche.
 “Consumption/Average_ _._ L/100
km” : La quantité moyenne de carbu-
rant nécessaire pour parcourir 100 km
s’affiche. 
“Consumption/Average_ _ _._ MPG”
(pour le R.-U.) : La distance moyenne
qui peut être parcourue avec
1.0 lmp.gal de carburant s’affiche.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le
contacteur “INFO” pendant au moins trois
secondes.
N.B.Après avoir remis à zéro la consommation
moyenne de carburant, “_ _._” s’affiche
jusqu’à ce que le véhicule ait parcouru une
distance de 1 km (0.6 mi).Affichage de la consommation instanta-
née de carburant
1. Afficheur du système de régulation antipati-
nageZAUM1493
1
1. Affichage de la consommation moyenne de carburantZAUM1494
1
1. Affichage de la consommation instantanée de carburantZAUM1495
1
UBBAF0F0.book Page 10 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-11
4
Cette fonction calcule la consommation de
carburant dans les conditions de conduite
du moment.
La consommation instantanée de carbu-
rant peut s’afficher comme suit :
“Consumption_ _._km/L”, “Consumption_
_._L/100 km” ou “Consumption_ _
_._MPG” (pour le R.-U.).
 “Consumption_ _._km/L” : La dis-
tance qui peut être parcourue avec
1.0 L de carburant dans les conditions
de conduite du moment s’affiche.
 “Consumption_ _._L/100 km” : La
quantité de carburant nécessaire pour
parcourir 100 km dans les conditions
de conduite du moment s’affiche.
 “Consumption_ _ _._MPG” (pour le
R.-U.) : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment s’affiche.N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6 mi/h).
Afficheur de la vitesse moyenne
La vitesse moyenne “Average_ _ _kmh” ou
“Average_ _ _MPH” (pour le R.-U.) s’af-
fiche.
La vitesse moyenne est la distance totale
divisée par la durée totale (avec le contac-
teur à clé en position “ON”) depuis la der-
nière remise à zéro de l’afficheur.
Cet afficheur indique la vitesse moyenne
depuis sa dernière remise à zéro.
Pour réinitialiser l’afficheur de la vitesse
moyenne, le sélectionner en appuyant sur
le contacteur “INFO”, puis appuyer sur le
contacteur “INFO” pendant trois secondes.
Fonction de message d ’alerte
Cette fonction affiche un message d’alerte
correspondant à l’alerte en cours. “L FUEL” : S’affiche lorsque le dernier seg-
ment de la jauge de carburant se met à cli-
gnoter. Si “L FUEL” s’affiche, refaire le plein
dès que possible.
“H TEMP” : S’affiche lorsque le premier
segment de l’indicate
ur de température du
liquide de refroidissement se met à cligno-
ter. Si “H TEMP” s’affiche, arrêter le véhi-
cule, puis arrêter le mo teur et le laisser re-
froidir.
“ICE” : S’affiche lorsque le témoin d’alerte
de route verglacée “ ” se met à clignoter.
Si “ICE” s’affiche, faire attention aux routes
verglacées.
“OIL SERV” : S’affich e lorsque l’indicateur
de changement d’huile “OIL” se met à cli-
gnoter. Si “OIL SERV” s’affiche, changer
l’huile moteur, puis ré initialiser l’indicateur
et le compteur de changement d’huile.
“V-BELT SERV” : S’affiche lorsque l’indica-
teur de remplacement de la courroie trapé-
zoïdale “V-Belt” se met à clignoter. Si “V-
BELT SERV” s’affiche, remplacer la cour-
roie trapézoïdale, puis réinitialiser l’indica-
teur et le compteur de remplacement de la
courroie trapézoïdale.
En présence d’au moins deux alertes, les
messages d’alerte s’affichent dans l’ordre
suivant :1. Afficheur de la vitesse moyenneZAUM1496
1
UBBAF0F0.book Page 11 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-12
4
L FUEL → H TEMP → ICE → OIL SERV →
VBELT SERV → L FUEL
FAU1234R
Contacteurs à la poignéeGauche Droite
FAU54203
Inverseur feu
de route/feu d e croise-
ment/Contacteur d’appel de phare
“ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
Pour passer en feu de route, pousser le
contacteur vers “PASS” lorsque les phares
sont en feu de croisement.
1. Inverseur feu de route/feu de croise- ment/Contacteur d’appel de phare
“ / /PASS”
2. Contacteur des clignotants “ / ”
3. Contacteur d’avertisseur “ ”
123
1. Contacteur arrêt/ marche/démarrage
“//”
2. Contacteur des feux de détresse “ ”
3. Contacteur “TRIP/INFO”
123
UBBAF0F0.book Page 12 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-13
4
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54213
Contacteur arrêt/marche/ démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer sur le côté “ ” du contacteur.
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise en
marche figurant à la page 6-2.
En cas d’urgence, comme par exemple,
lors d’un renversement du véhicule ou d’un
blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU78190
Contacteur des feux de détresse “ ”
Lorsque le contacteur à clé est positionné
sur “ON” ou “ ”, celui-ci permet d’en-
clencher les feux de détresse (clignotement
simultané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU78491
Contacteur “TRIP/INFO”
Ce contacteur est utilisé pour effectuer les
réglages et les modifications d’affichage du
bloc de compteurs multifonctions. Se réfé-
rer à la page 4-3 pour plus de détails.
Pour utiliser le contacteur “TRIP”, déplacer
le contacteur “TRIP/INFO” dans le sens (a).
Pour utiliser le contacteur “INFO”, déplacer
le contacteur “TRIP/INFO” dans le sens (b).1. Contacteur “TRIP/INFO”1 (b)
(a)
UBBAF0F0.book Page 13 Thursday, September 17, 2020 8:45 AM

Commandes et instruments
4-14
4
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAU12952
Levier de frein arrièreLe levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
FAU65582
Système d’antiblocage des
roues (ABS)Le système d’antiblocage des roues (ABS)
de ce véhicule fait appel à un système de
contrôle électronique agissant indépen-
damment sur les freins avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir aux leviers de
frein. Dans ce cas, continuer à utiliser les
freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cèd e et d e s’ad apter à la vitesse du trafic
même avec un système ABS.
 Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.

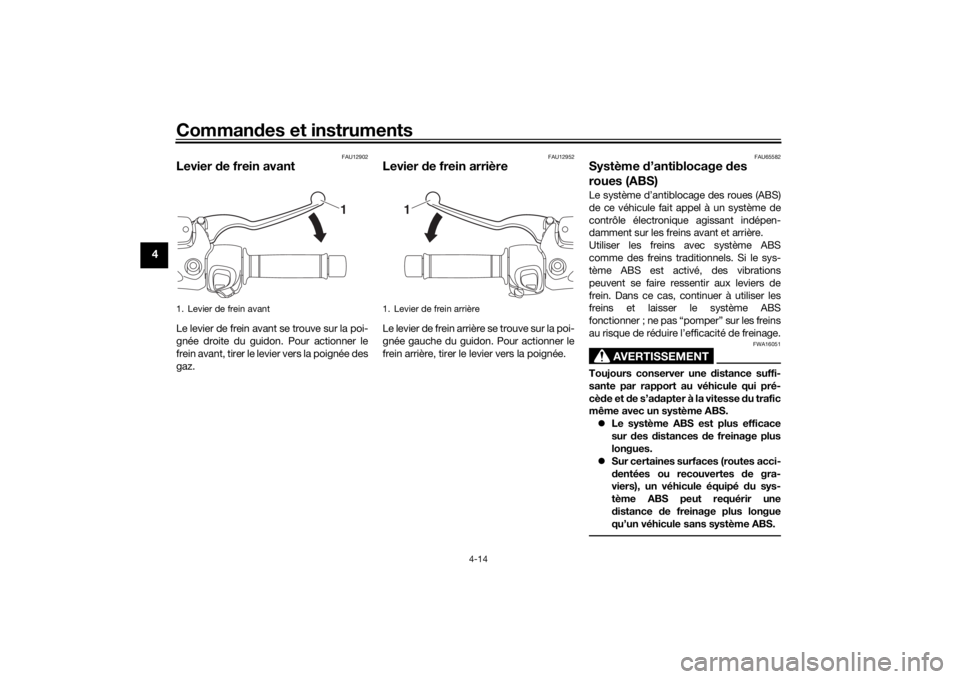

1. Levier de frein avant
1
1. Levier de frein arrière
1
UBBAF0F0.book Page 14 Thursday, September 17, 2020 8:45 AM
