YAMAHA XMAX 300 2022 Manuale de Empleo (in Spanish)

Información relativa a la seguridad
1-2
1
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
• No conduzca sin estar cualificado y no preste su scooter a personas
que no lo estén.
• Conozca sus capacidades y sus lí- mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.
 Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
• Respete siempre el límite de veloci- dad y no circule nunca más rápido
de lo que resulte adecuado según
el estado de la calzada y el tráfico.
• Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle. 
La postura del conductor y del pasa-
jero es importante para poder mante-
ner un control adecuado.
• Para mantener el control del scoo- ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en las estri-
beras.
• El pasajero debe sujetarse siempre al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.
 No conduzca nunca bajo los efectos
del alcohol u otras drogas.
 Este scooter está diseñado única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.  Utilice siempre un casco homologa-
do. 
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
 El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
 No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.
 Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la mar-
cha o después y pueden provocar
quemaduras.
 El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxi do
d e carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La in-
halación de monóxido de carbono puede
provocar dolores de cabeza, mareo, som-
nolencia, nauseas, confusión y, por último,
la muerte.
UBBAS1S0.book Page 2 Wednesday, October 6, 2021 9:09 AM

Información relativa a la seguridad
1-3
1
El monóxido de carbono es un gas incolo-
ro, inodoro e insípido que puede estar pre-
sente aunque no se vea ni se huela nada
procedente del escape del motor. Se pue-
den acumular en tiempo muy breve niveles
letales de monóxido de carbono que le
postrarán rápidamente y le impedirán sal-
varse. Asimismo, en lugares cerrados o mal
ventilados pueden mantenerse niveles leta-
les de monóxido de carbono durante horas
o días. Si nota cualquier síntoma de enve-
nenamiento por monóxido de carbono
abandone el lugar inmediatamente, respire
aire fresco y SOLICITE TRATAMIENTO
MÉDICO.
 No ponga el motor en marcha en un
lugar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
 No ponga en marcha el motor en el
exterior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas. Carga
La incorporación de accesorios o carga
que modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-
do carga o accesorios al scooter, conduz-
ca con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecarga do pue de ocasionar un
acci dente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:  El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los
objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente posible en ambos lados del scooter a
fin de reducir al mínimo el desequili-
brio o la inestabilidad.
 El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
• Ajuste correctamente la suspen-
sión en función de la carga que lle-
ve (únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
• No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Dichos objetos pueden crear ines-
tabilidad en el manejo o disminuir la
respuesta de la dirección.
 Este vehículo no está diseña do
para arrastrar un remolque o para
acoplarle un si decar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
Carga máxima:
161 kg (355 lb)UBBAS1S0.book Page 3 Wednesday, October 6, 2021 9:09 AM

Información relativa a la seguridad
1-4
1
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso- nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
• Los accesorios montados en el ma- nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad del scooter por sus efectos aerodinámicos. El
scooter puede adquirir una tenden-
cia a levantarse por efecto del vien-
to de frente o hacerse inestable con
viento de costado. Estos acceso-
rios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
UBBAS1S0.book Page 4 Wednesday, October 6, 2021 9:09 AM

Información relativa a la seguridad
1-5
1
bilidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y com-
binaciones no resulten adecuados. Con-
sulte en la página 7-21 las especificaciones
de los neumáticos e información adicional
sobre su sustitución.
Transporte del scooter
Debe observar las instrucciones siguientes
antes de transportar el scooter en otro ve-
hículo.  Retire todos los elementos sueltos del
scooter.
 Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
 Asegure el scooter con sujeciones o
correas adecuadas fijadas a piezas
sólidas del scooter, como el bastidor
o la abrazadera triple superior de la
horquilla delantera (y no, por ejemplo,
el manillar montado con piezas de go-
ma, los intermitentes o cualquier pieza
que se pueda romper). Elija la ubica-
ción de las correas con detenimiento
para evitar que generen fricción y ra-
yen las superficies pintadas durante el
transporte. 
Si es posible, la suspensión debe ir
algo comprimida mediante las suje-
ciones para que el scooter no rebote
excesivamente durante el transporte.
SAU57600
Otros aspectos d e seguridad en
la con ducción No olvide señalar claramente cuando
vaya a girar.
 En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
 Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
 Tenga cuidado al adelantar coches
estacionados. Un conductor puede
no haberle visto y abrir la puerta sobre
usted.
 Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
 Las pastillas y forros de freno pueden
humedecerse al lavar el scooter. Si
lava el scooter, revise los frenos antes
de conducir.
UBBAS1S0.book Page 5 Wednesday, October 6, 2021 9:09 AM

Información relativa a la seguridad
1-6
1
 Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
 No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga
es inestable. Utilice una correa resis-
tente para sujetar los bultos sobre el
portaequipajes (en caso de que el ve-
hículo esté provisto de uno). Una car-
ga suelta afectará a la estabilidad del
scooter y puede distraer su atención
de la carretera. (Véase la página 1-3).
UBBAS1S0.book Page 6 Wednesday, October 6, 2021 9:09 AM

Descripción
2-1
2
SAU10411
Vista izquierda
4
1
5
6
10
8
12
7
9
11
13
2
3
1. Compartimento porta objetos A (página 4-19)
2. Juego de herramientas (página 7-2)
3. Asa de agarre (página 6-3)
4. Filtro de aire (página 7-16)
5. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 4-24)
6. Tapón de llenado del aceite de la transmisión final (página 7-14)
7. Perno de drenaje del aceite de la transmisión final (página 7-14)
8. Filtro de aire de la caja de la correa trapezoidal (página 7-16) 9. Perno de drenaje del aceite del motor (página 7-11)
10.Filtro de aceite del motor (página 7-11)
11.Caballete lateral (página 4-26)
12.Bujía (página 7-10)
13.Depósito de líquido refrigerante (página 7-15)UBBAS1S0.book Page 1 Wednesday, October 6, 2021 9:09 AM

Descripción
2-2
2
SAU10421

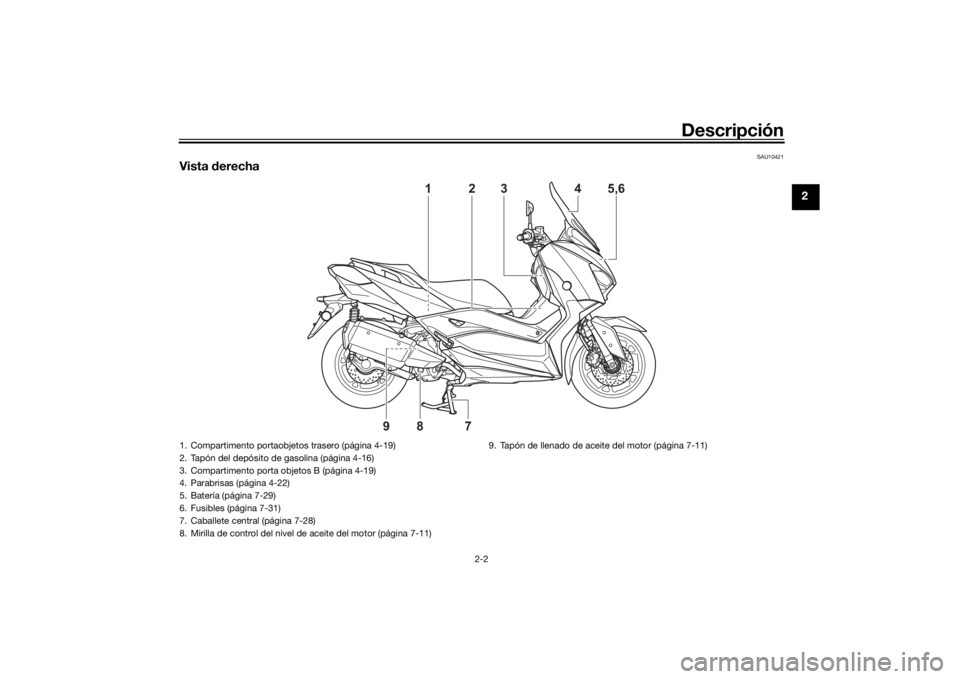

Vista derecha
2
3
4
5,6
1
9
8
7
1. Compartimento portaobjetos trasero (página 4-19)
2. Tapón del depósito de gasolina (página 4-16)
3. Compartimento porta objetos B (página 4-19)
4. Parabrisas (página 4-22)
5. Batería (página 7-29)
6. Fusibles (página 7-31)
7. Caballete central (página 7-28)
8. Mirilla de control del nivel de aceite del motor (página 7-11) 9. Tapón de llenado de aceite del motor (página 7-11)
UBBAS1S0.book Page 2 Wednesday, October 6, 2021 9:09 AM

Descripción
2-3
2
SAU10431

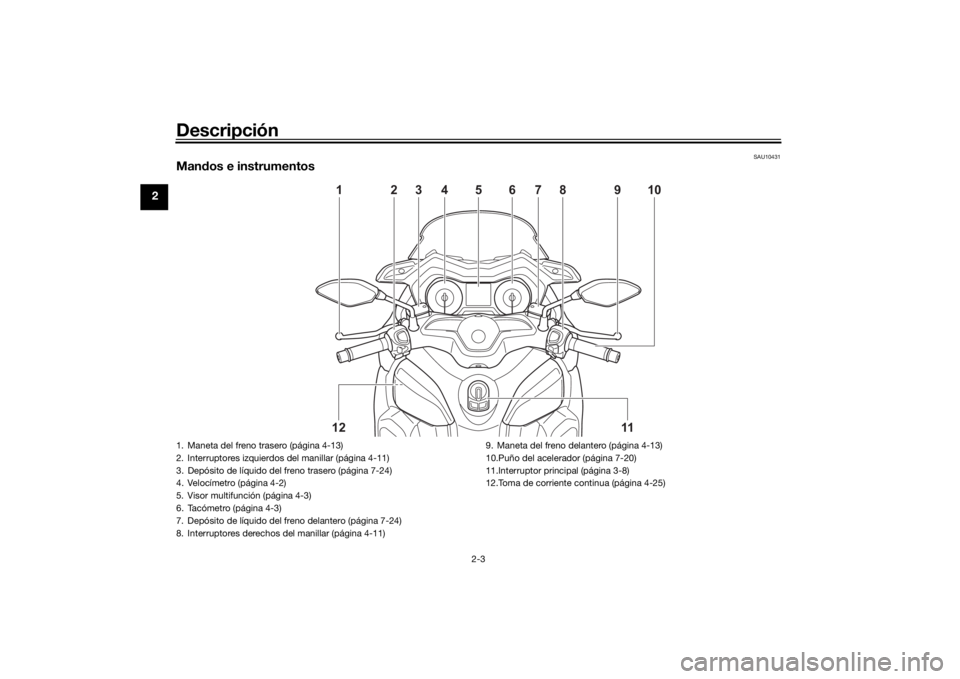

Mandos e instrumentos
10
11
121
2
3
9
8
7
5
6
4
1. Maneta del freno trasero (página 4-13)
2. Interruptores izquierdos del manillar (página 4-11)
3. Depósito de líquido del freno trasero (página 7-24)
4. Velocímetro (página 4-2)
5. Visor multifunción (página 4-3)
6. Tacómetro (página 4-3)
7. Depósito de líquido del freno delantero (página 7-24)
8. Interruptores derechos del manillar (página 4-11) 9. Maneta del freno delantero (página 4-13)
10.Puño del acelerador (página 7-20)
11.Interruptor principal (página 3-8)
12.Toma de corriente continua (página 4-25)UBBAS1S0.book Page 3 Wednesday, October 6, 2021 9:09 AM

Sistema de llave inteligente
3-1
3
SAU76444
Sistema de llave inteligenteEl sistema de llave inteligente le permite uti-
lizar el vehículo sin necesidad de una llave
mecánica. Dispone asimismo de una fun-
ción de respuesta para localizar el vehículo
en un parking. (Consulte la página 3-5).
ADVERTENCIA
SWA14704
 Mantenga los marcapasos o los
desfibrila dores car diacos implanta-
d os, así como otros aparatos mé di-
cos eléctricos, aleja dos de la
antena montad a en el vehículo (ver
la ilustración).
 Las on das de rad io transmitid as
por la antena pue den afectar al fun-
cionamiento de dichos dispositivos
cuan do están cerca.
 Si lleva un aparato mé dico eléctri-
co, consulte a un mé dico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
ATENCIÓN
SCA24080
El sistema de llave inteligente utiliza on-
d as de rad io de baja intensi dad . Es posi-
ble que el sistema d e llave inteligente no
funcione en las situaciones siguientes.  La llave inteligente está expuesta a
ondas de ra dio de alta intensi dad u
otras interferencias electromagné-
ticas
 Hay instalaciones cercanas que
emiten on das de rad io de alta inten-
si dad (torres de TV o ra dio, centra-
les eléctricas, emisoras d e radio,
aeropuertos, etc.)
 Lleva o utiliza equipos de comuni-
cación como ra dios o teléfonos
móviles en proximi dad d e la llave
inteligente
 La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
 Hay cerca otros vehículos equipa-
dos con un sistema d e llave inteli-
gente
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en mo do de emergencia. (Véase la pági-
na 7-38).
1. Llave inteligente
2. Botón de la llave inteligente
1. Interruptor principal
2. Mando del interruptor principal
12
ZAUM1816
2
1
1. Antena montada en el vehículo
1
UBBAS1S0.book Page 1 Wednesday, October 6, 2021 9:09 AM

Sistema de llave inteligente
3-2
3
NOTAPara que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAUM3960
Ra dio de alcance d el sistema d e
llave inteligenteEl radio de alcance del sistema de llave in-
teligente es de unos 80 cm (31.5 in) desde
la antena.
NOTA Dado que el sistema de llave inteligen-
te utiliza ondas de radio de baja inten-
sidad, el radio de alcance puede verse
afectado por el entorno.
 Cuando la pila de la llave inteligente
está descargada, es posible que la lla-
ve no funcione o que su radio de al-
cance quede muy reducido.
 Si la llave inteligente se desactiva, el
vehículo no la reconocerá aunque se
encuentre dentro del radio de alcan-
ce. Si el sistema de llave inteligente no
funciona, consulte la página 3-5 y ve-
rifique que la llave inteligente esté ac-
tivada.
 Si se coloca la llave inteligente en el
compartimento portaobjetos delante-
ro o trasero, puede interrumpirse la
comunicación entre la llave inteligente
y el vehículo. Si se cierra el comparti-
mento portaobjetos trasero con la lla-
ve inteligente en su interior, el sistema
de llave inteligente puede quedar des-
habilitado. Debe llevar la llave inteli-
gente siempre con usted.
 Cuando deje el vehículo, no olvide
bloquear la dirección y llevarse la llave
inteligente. Se recomienda desactivar
la llave inteligente.
1. Antena montada en el vehículoZAUM1516
1
ZAUM1517
1
UBBAS1S0.book Page 2 Wednesday, October 6, 2021 9:09 AM
