YAMAHA XSR 700 XTRIBUTE 2021 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-6
3
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un tacómetro
 un indicador de gasolina
 un indicador Eco
 un indicador de la marcha selecciona-
da
 un visor multifunciónNOTAExcepto para cambiar a la función de
control de brillo o mostrar el reloj, an-
tes de utilizar los botones de ajuste in-
ferior y superior debe girar la llave a la
posición “ON”.
 Reino Unido: Para cambiar las indica-
ciones del velocímetro y de la pantalla
multifunción entre kilómetros y millas,
seleccione el cuentakilómetros o un
cuentakilómetros parcial en la pantalla multifunción y, a continuación, pulse
el botón de ajuste inferior durante tres
segundos.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro permite al
conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 10000 r/min
In dica dor d e gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (depósito lleno) hasta “E”
(depósito vacío). Cuando el último segmen-
to y el cuadro empiecen a parpadear, pon-
ga gasolina lo antes posible.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta una anomalía en el circuito
eléctrico del depósito de gasolina, los seg-
mentos de nivel, el cuadro y “ ” parpa-

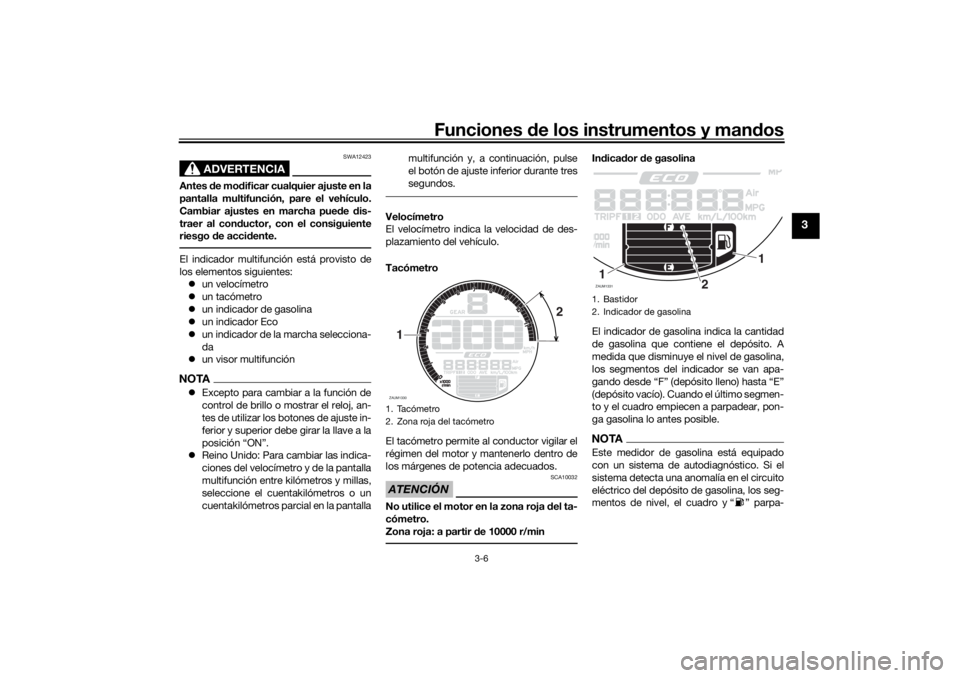

1. Tacómetro
2. Zona roja del tacómetroZAUM13301 2
1. Bastidor
2. Indicador de gasolinaZAUM1331
1
1
2
UBJXS0S0.book Page 6 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-7
3
dean repetidamente. En ese caso, haga
revisar el vehículo en un concesionario
Yamaha.In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:  Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.
 Seleccione la marcha adecuada para
la velocidad del vehículo.
Indica dor de la marcha selecciona da
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “–” y mediante la luz indicadora
de punto muerto.
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:
 un cuentakilómetros
 dos cuentakilómetros parciales
 un cuentakilómetros parcial en reser-
va
 un indicador del consumo instantáneo
de gasolina
 un indicador del consumo medio de
gasolina
 un indicador de temperatura del líqui-
do refrigerante
 un indicador de la temperatura del aire
 un reloj
 una función de control de brillo
El cuentakilómetros indica la distancia total
recorrida por el vehículo.
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez.
NOTA El cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede po-
ner a cero.
 Cuando llega a 9999.9, el cuentakiló-
metros parcial se pone a 0 y sigue
contando.

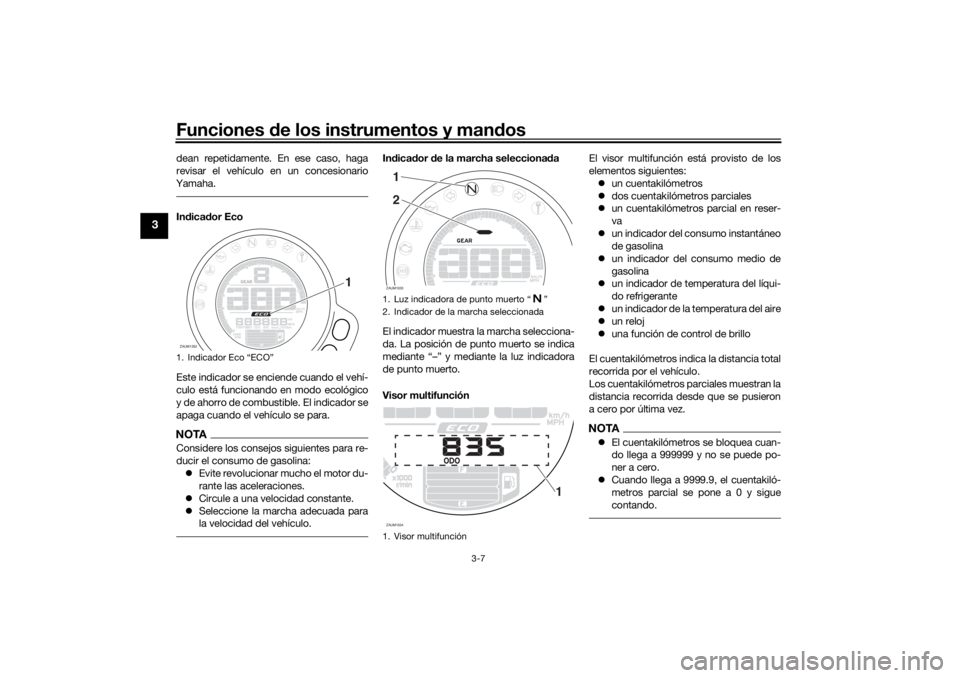

1. Indicador Eco “ECO”ZAUM1332
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
1. Visor multifunciónZAUM133312ZAUM1334
1
UBJXS0S0.book Page 7 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-8
3
Pulse el botón de ajuste inferior para cam-
biar la indicación entre cuentakilómetros
“ODO”, cuentakilómetros parciales “TRIP
1” y “TRIP 2”, consumo instantáneo de ga-
solina “km/L” o “L/100 km”, consumo me-
dio de gasolina “AVE_ _._ km/L” o “AVE_
_._ L/100 km”, temperatura del líquido refri-
gerante “_ _ °C”, temperatura ambiente
“Air_ _ °C” y reloj “_ _:_ _” en el orden si-
guiente:
ODO → TRIP 1 → TRIP 2 → km/L o L/100
km → AVE_ _._ km/L o AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → Clock _ _ :_ _ →
ODO
Reino Unido:
Pulse el botón de ajuste inferior para cam-
biar la indicación entre cuentakilómetros
“ODO”, cuentakilómetros parciales “TRIP
1” y “TRIP 2”, consumo instantáneo de ga-
solina “km/L”, “L/100 km” o “MPG”, con-
sumo medio de gasolina “AVE_ _._ km/L”,
“AVE_ _._ L/100 km” o “AVE_ _._ MPG”,
temperatura del líquido refrigerante “_ _
°C”, temperatura ambiente “Air_ _ °C” y re-
loj “_ _:_ _” en el orden siguiente: ODO
→ TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE_ _._ km/L, AVE_ _._
L/100 km o AVE_ _._ MPG → _ _ °C → Air_
_ °C → Clock _ _ :_ _ → ODO
NOTAPulse el botón de ajuste superior para
cambiar la indicación en el orden in-
verso.
 El cuentakilómetros parcial de reserva
de gasolina y la indicación de código
de error se activan automáticamente,
en tanto que al control de brillo se ac-
cede por separado.Si el segmento inferior y el cuadro del indi-
cador de gasolina comienzan a parpadear,
la indicación cambia automáticamente a
cuentakilómetros parcial de reserva de ga-
solina “TRIP F” y empieza a contar la dis-
tancia recorrida desde ese punto. En ese
caso, pulse el botón de ajuste inferior para
cambiar la indicación entre las distintas
funciones de cuentakilómetros parciales,
cuentakilómetros y consumo en el orden
siguiente: TRIP F →
km/L o L/100 km → AVE_ _._
km/L o AVE_ _._ L/100 km → _ _ °C → Air_
_ °C → Clock _ _ :_ _ → ODO → TRIP 1 →
TRIP 2 → TRIP F
Reino Unido:
TRIP F → km/L, L/100 km o MPG → AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG → _ _ °C → Air_ _ °C → Clock _ _ :_ _
→ ODO → TRIP 1 → TRIP 2 → TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón de
ajuste inferior y seguidamente pulse el bo-
tón de ajuste superior durante un segundo.
S i n o p o n e a c er o d e f o r m a m a n ua l e l cu en -
takilómetros parcial en reserva, después de
repostar y recorrer 5 km (3 mi) se pondrá a
cero automáticamente y desaparecerá de
la pantalla.
UBJXS0S0.book Page 8 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-9
3

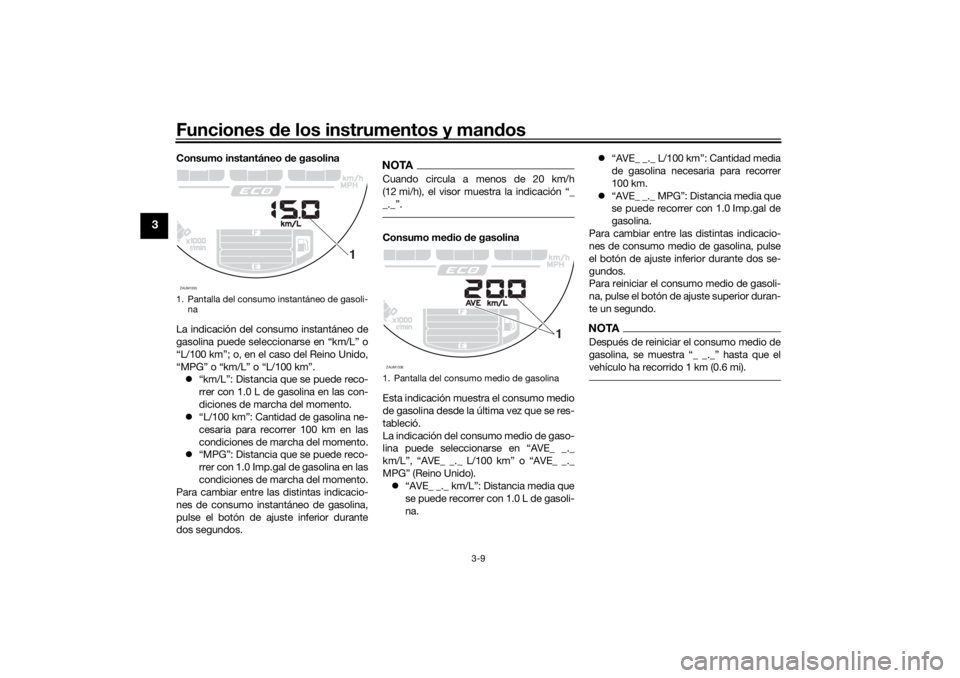

Consumo instantáneo de gasolina
La indicación del consumo instantáneo de
gasolina puede seleccionarse en “km/L” o
“L/100 km”; o, en el caso del Reino Unido,
“MPG” o “km/L” o “L/100 km”.  “km/L”: Distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: Cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
 “MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón de ajuste inferior durante
dos segundos.
NOTACuando circula a menos de 20 km/h
(12 mi/h), el visor muestra la indicación “_
_._”.Consumo me dio de gasolina
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación del consumo medio de gaso-
lina puede seleccionarse en “AVE_ _._
km/L”, “AVE_ _._ L/100 km” o “AVE_ _._
MPG” (Reino Unido).  “AVE_ _._ km/L”: Distancia media que
se puede recorrer con 1.0 L de gasoli-
na. 
“AVE_ _._ L/100 km”: Cantidad media
de gasolina necesaria para recorrer
100 km.
 “AVE_ _._ MPG”: Distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón de ajuste inferior durante dos se-
gundos.
Para reiniciar el consumo medio de gasoli-
na, pulse el botón de ajuste superior duran-
te un segundo.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).
1. Pantalla del consumo instantáneo de gasoli- naZAUM1335
1
1. Pantalla del consumo medio de gasolinaZAUM1336
1
UBJXS0S0.book Page 9 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-10
3
Temperatura del líqui do refrigerante
Muestra la temperatura del líquido refrige-
rante entre 40 °C y 116 °C en incrementos
de 1 °C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-41).NOTA Cuando la temperatura del líquido re-
frigerante es inferior a 40 °C, se mues-
tra la indicación “Lo”.
 La temperatura del líquido refrigerante
varía con los cambios de tiempo y con
la carga del motor.
Temperatura del aire
Muestra la temperatura del aire entre –9 °C
y 99 °C en incrementos de 1 °C. La tempe-
ratura indicada puede variar con respecto a
la temperatura ambiente real.NOTA Cuando la temperatura del aire es in-
ferior a –9 °C, se muestra la indicación
“Lo”.
 La precisión de la indicación de la
temperatura puede verse afectada
cuando se conduce despacio (aproxi-
madamente a menos de 20 km/h
[12.5 mi/h]) o al pararse en señales de
tráfico, pasos a nivel, etc.
Reloj
El reloj muestra la hora en formato de
12 horas. Aunque la llave no se encuentre
en la posición “ON”, se puede ver el reloj
durante 10 segundos pulsando el botón de
ajuste inferior.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el simultáneamente el botón de
ajuste inferior y el botón de ajuste su-
perior durante dos segundos; los dígi-
tos de las horas comienzan a
parpadear.
3. Pulse el botón de ajuste superior para ajustar las horas.
4. Pulse el botón de ajuste inferior; los dígitos de los minutos comienzan a
parpadear.

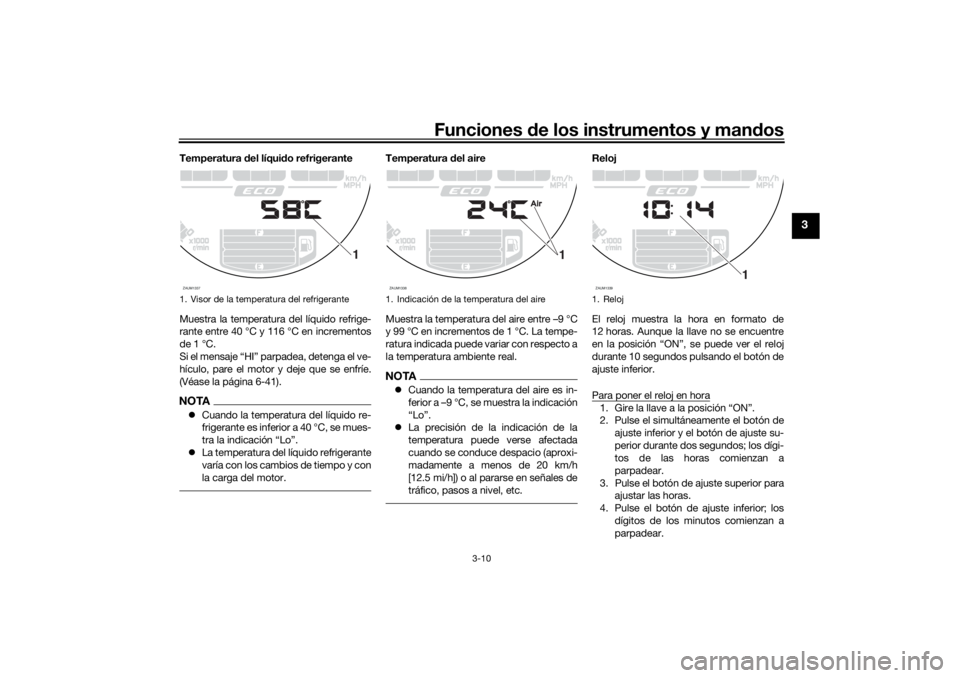

1. Visor de la temperatura del refrigeranteZAUM1337
1
1. Indicación de la temperatura del aireZAUM1338
1
1. RelojZAUM1339
1
UBJXS0S0.book Page 10 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-11
3
5. Pulse el botón de ajuste superior para
ajustar los minutos.
6. Pulse el botón de ajuste inferior para confirmar los ajustes y poner en fun-
cionamiento el reloj.NOTAAl ajustar las horas y los minutos, pul-
se brevemente el botón de ajuste su-
perior para aumentar el valor de uno
en uno o manténgalo pulsado para
aumentar el valor de forma continua.Control de brillo
El nivel de brillo del panel del indicador
multifunción se puede ajustar según las
preferencias del conductor. Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de ajuste
inferior.
3. Gire la llave a “ON” y siga pulsando el
botón de ajuste inferior hasta que la
indicación cambie a control de brillo.
4. Pulse el botón de ajuste superior para
seleccionar el nivel de brillo.
5. Pulse el botón de ajuste inferior para confirmar el nivel de brillo selecciona-
do y cerrar la función de control de
brillo.NOTAHay 6 niveles de brillo.
SAU1234R

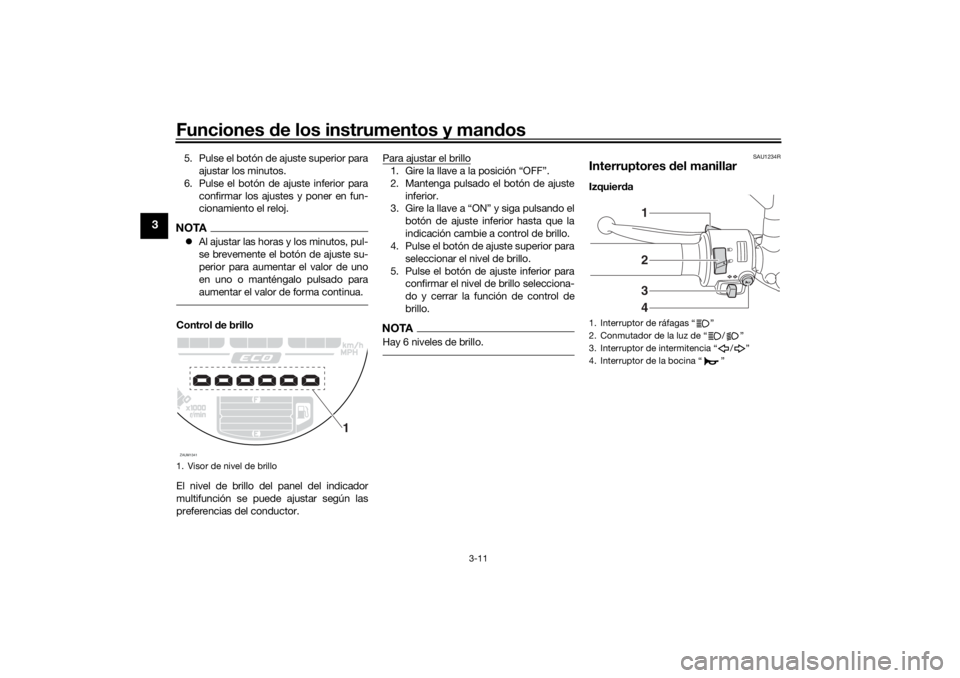

Interruptores del manillarIzquier da
1. Visor de nivel de brilloZAUM1341
1
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
2341
UBJXS0S0.book Page 11 Friday, December 25, 2020 1:12 PM

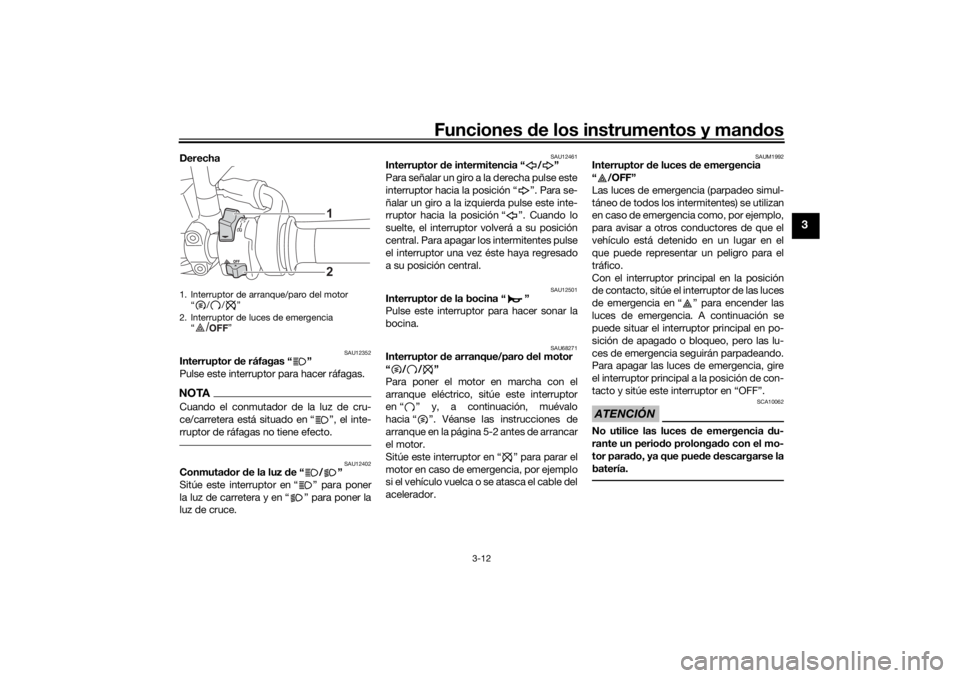

Funciones de los instrumentos y man dos
3-12
3
Derecha
SAU12352
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cru-
ce/carretera está situado en “ ”, el inte-
rruptor de ráfagas no tiene efecto.
SAU12402
Conmuta dor d e la luz d e“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU68271
Interruptor de arranque/paro del motor
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, muévalo
hacia “ ”. Véanse las instrucciones de
arranque en la página 5-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAUM1992
Interruptor de luces d e emergencia
“/OFF”
Las luces de emergencia (parpadeo simul-
táneo de todos los intermitentes) se utilizan
en caso de emergencia como, por ejemplo,
para avisar a otros conductores de que el
vehículo está detenido en un lugar en el
que puede representar un peligro para el
tráfico.
Con el interruptor principal en la posición
de contacto, sitúe el interruptor de las luces
de emergencia en “ ” para encender las
luces de emergencia. A continuación se
puede situar el interruptor principal en po-
sición de apagado o bloqueo, pero las lu-
ces de emergencia seguirán parpadeando.
Para apagar las luces de emergencia, gire
el interruptor principal a la posición de con-
tacto y sitúe este interruptor en “OFF”.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
1. Interruptor de arranque/paro del motor “//”
2. Interruptor de luces de emergencia “”
12
/
UBJXS0S0.book Page 12 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-13
3
SAU12823
Maneta de embraguePara desacoplar la transmisión del motor,
por ejemplo para cambiar de marcha,
apriete la maneta de embrague hacia el
manillar. Suelte la maneta para acoplar el
embrague y transmitir potencia a la rueda
trasera.NOTAPara que los cambios de marcha se reali-
cen con suavidad, debe tirar de la maneta
rápidamente y soltarla lentamente. (Véase
la página 5-3).
SAU12876
Pe dal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar a una
marcha inferior, mueva el pedal de cambio
hacia abajo. (Véase la página 5-3).
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.

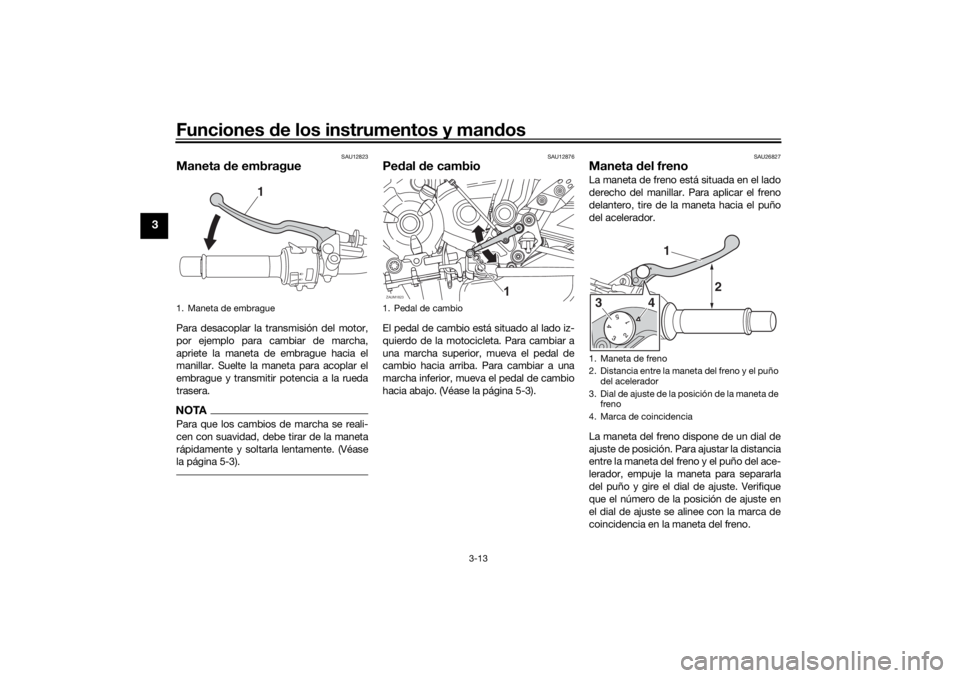

1. Maneta de embrague
1
1. Pedal de cambioZAUM1823
1
1. Maneta de freno
2. Distancia entre la maneta del freno y el puño
del acelerador
3 . D i a l de a j u s t e de l a po s i c ió n de l a m an e t a d e freno
4. Marca de coincidencia
1
2
43
UBJXS0S0.book Page 13 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-14
3
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63041
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rued a; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.

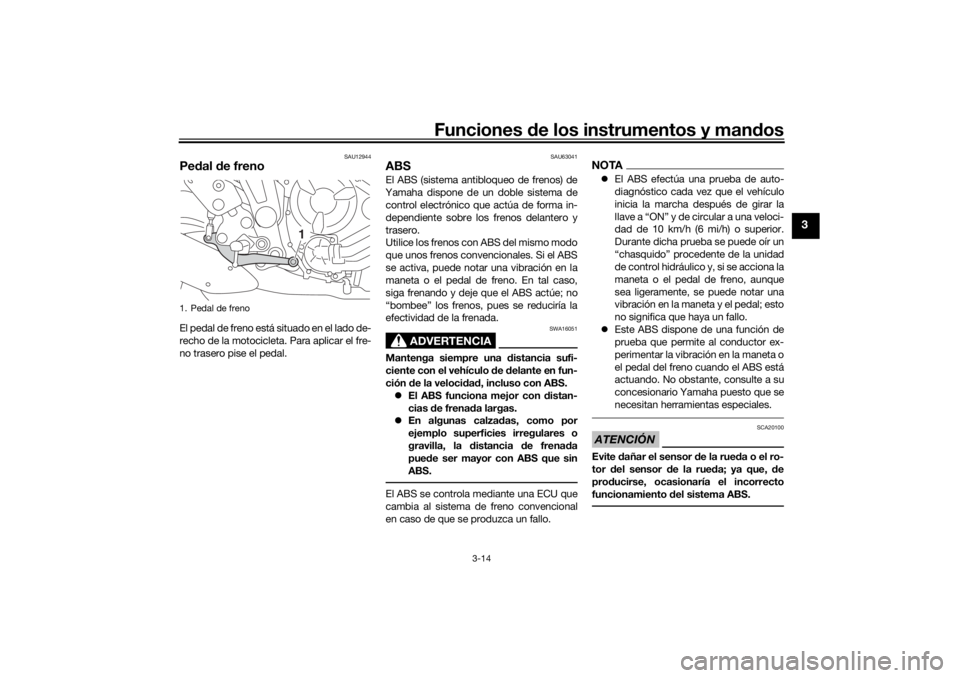

1. Pedal de freno
1
UBJXS0S0.book Page 14 Friday, December 25, 2020 1:12 PM

Funciones de los instrumentos y man dos
3-15
3
SAU13077
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave y
gírela 1/4 de vuelta en el sentido de las agu-
jas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de ga-
solina. Para cerrar el tapón
del depósito de ga-
solina
Con la llave introducida, empuje hacia aba-
jo el tapón del depósito de gasolina. Gire la
llave 1/4 de vuelta en el sentido contrario al
de las agujas del reloj, extráigala y cierre la
tapa de la cerradura.
NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina qued e co-
rrectamente cerra do. Una fuga de
gasolina significa peligro de incen dio.

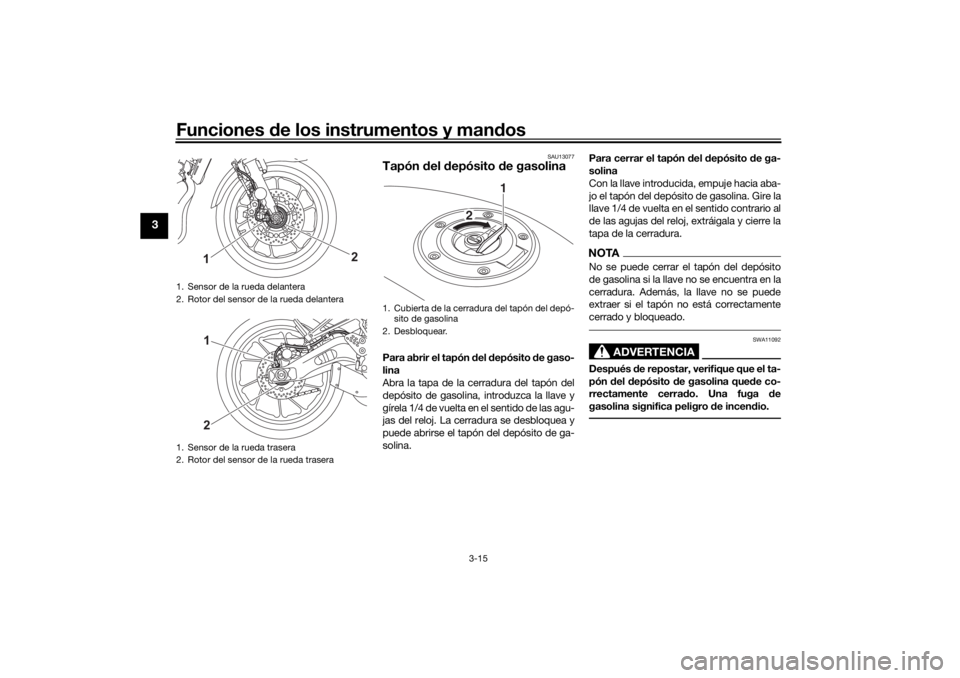

1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1
2
12
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1
2
UBJXS0S0.book Page 15 Friday, December 25, 2020 1:12 PM
