“ ”-varningslampan.
TCS-displayen (sidan 3-8) visar aktuell
TCS-inställning. Tre inställningar finns.
TCS “OFF”
Med TCS “OFF” stängs antispinnsystemet
av.
TCS “1”
Med TCS “1” minimeras antispinnsyste-
mets systemreglering.
TCS “2”
Med TCS “2” maximeras antispinnsyste-
mets systemreglering – hjulspinn regleras i
maximal utsträckning.TIPS
Använd antispinnknappen (sidan
3-13) för att ändra TCS-inställningar.

Antispinnsystemet kan bara slås på
och av när fordonet står stilla.

Antispinnsystemet slås på och ställs in
på TCS “1” eller “2” (beroende på vilket
som användes senast) när nyckeln
vrids till “ON”.

Stäng av antispinnsystemet om du be-
höver frigöra bakhjulet när fordonet
har kört fast i lera, sand eller andralösa underlag.
VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 6-15.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som detska.
Återställa antispinnsystemet
Antispinnsystemet kommer automatiskt in-
aktiveras när:
framhjulet eller bakhjulet förlorar kon-
takten med marken medan du kör.

alltför mycket bakhjulsspinn upptäcks
under körning.

ett av hjulen roteras med nyckeln i läge
“ON” (exempelvis när underhåll ge-
nomförs).
Om antispinnsystemet är inaktiverat tänds
både “ ”-indikeringslampan och “ ”-var-
ningslampan.
Om detta händer, försök inaktivera syste-
met på följande vis. 1. Stanna fordonet och vrid nyckeln till läge “OFF”.
2. Vänta några sekunder och vrid tillbaka nyckeln till läge “ON”.
3. “ ”-indikeringslampan ska då släck-
as och systemet aktiveras.
4. “ ”-varningslampan ska släckas när motorcykeln kommer upp i en färdhas- tighet på 20 km/h (12 mi/h).
TIPSOm “ ”-indikeringslampan eller “ ”-var-
ningslampan fortfarande lyser efter åter-
ställningen kan du fortfarande köra
fordonet, men du bör låta en Yamaha-åter-
försäljare kontrollera fordonet så fort sommöjligt.
B90-F8199-M0_1.book 17 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-18
1
23
4
5
6
7
8
9
10
11
12
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket 1. Tryck ner tanklocket i läge med nyck-
eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyckeln om tanklocket inte är ordentligt stängt och
låst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när dutankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan du
tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor, öpp-
na lågor eller andra antändningskällor
som t.ex. styrlågor på vattenvärmare
eller torktumlare.
2. Fyll inte på för myck et i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
1. Lås upp.
2. Lucka i tanklock
2
1
B90-F8199-M0_1.book 18 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-19
1
234
5
6
7
8
9
10
11
12
3. Torka omedelbart upp eventuellt spillt bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja ben-
sin, inandas mycket bensinångor eller
får bensin i ögonen, ska du genast upp-
söka läkare. Om du får bensin på huden
ska du tvätta området med tvål och vat-
ten. Byt kläder om du får bensin på klä-
derna.
MAU58111
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvisventiler, kolvringar och avgassystem.
Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett oktan-
tal på 95 eller högre. Om motorn knackar
(eller spikar) bör du använda ett bränsle av
annat märke. Om du använder blyfri bensin
kommer tändstiftens livslängd att förlängas
och underhållskostnaderna minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
Rekommenderat bränsle:
Blyfri bensin, premium (gasohol [E10]
kan användas)
Tankvolym: 14 L (3.7 US gal, 3.1 Imp.gal)
Reservtank, mängd: 2.6 L (0.69 US gal, 0.57 Imp.gal)
B90-F8199-M0_1.book 19 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-20
1
23
4
5
6
7
8
9
10
11
12
MAU51193
Bränsletankens ventilations- och
överloppsslangInnan du kör iväg:
Kontrollera alla slangkopplingar.

Kontrollera att ingen av slangarna har
sprickor eller är skadad och byt ut om
nödvändigt.

Kontrollera att ändarna på slangarna
inte är igensatta och rengör om nöd-
vändigt.

Kontrollera att alla slangar är dragna
genom klämman.
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.

Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.

Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.

Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värmebyggs upp.
VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-satorn ta skada.
MAU57991
SadelFör att ta bort sadeln 1. Öppna sadellåsskyddet, för in nyckeln
i sadellåset och vrid om nyckeln i rikt-
ning moturs.
2. Håll kvar nyckeln vriden, lyft sadelns bakände och dra sedan av sadeln.
För att montera sadeln 1. För in fästbyglarna i sadelhållarna som visas.
1. Bränsletankens öv erfyllningsslang
2. Kanisterns luftningsslang
3. Klamma
1
32

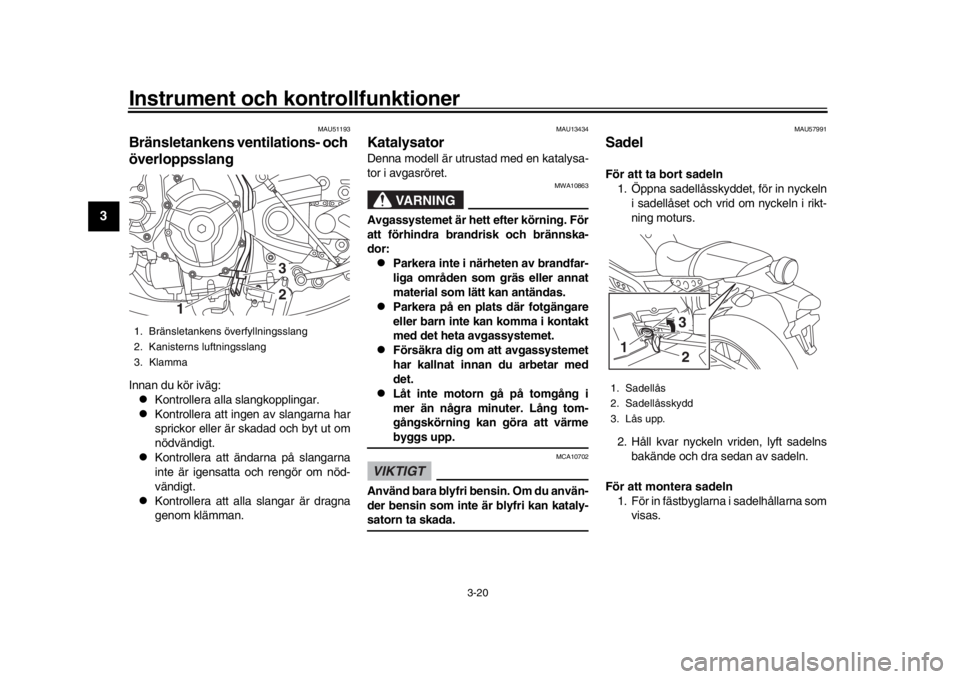

1. Sadellås
2. Sadellåsskydd
3. Lås upp.1
32
B90-F8199-M0_1.book 20 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-21
1
234
5
6
7
8
9
10
11
12
2. Tryck ner bakkanten på sadeln för att låsa den på plats.
3. Ta ur nyckeln.TIPSKontrollera att sadeln sitter ordentligt fastinnan du kör iväg.
MAU58200
FörvaringsfackFörvaringsfacket är pl acerat under sadeln.
(Se sidan 3-20.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så att
det inte tränger in vatten i förvaringsfacket
när du tvättar fordonet.
VARNING
MWA10962

Överskrid inte lastgränsen på 3 kg
(7 lb) för förvaringsfacket.

Överskrid inte lastgränsen på 170kg (375 lb) för fordonet.
MAU62450
Justering av framgaffeln
VARNING
MWA14671
Justera alltid fjäderförspänningen på
båda gaffelbenen lika. I annat fall kan du
få dålig stabilitet på motorcykeln vilket
kan leda till att du förlorar kontrollen påmotorcykeln.
Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet är försett med en juster-
skruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terbulten på respektive gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justerbulten på respektive gaffelben i
riktning (b).

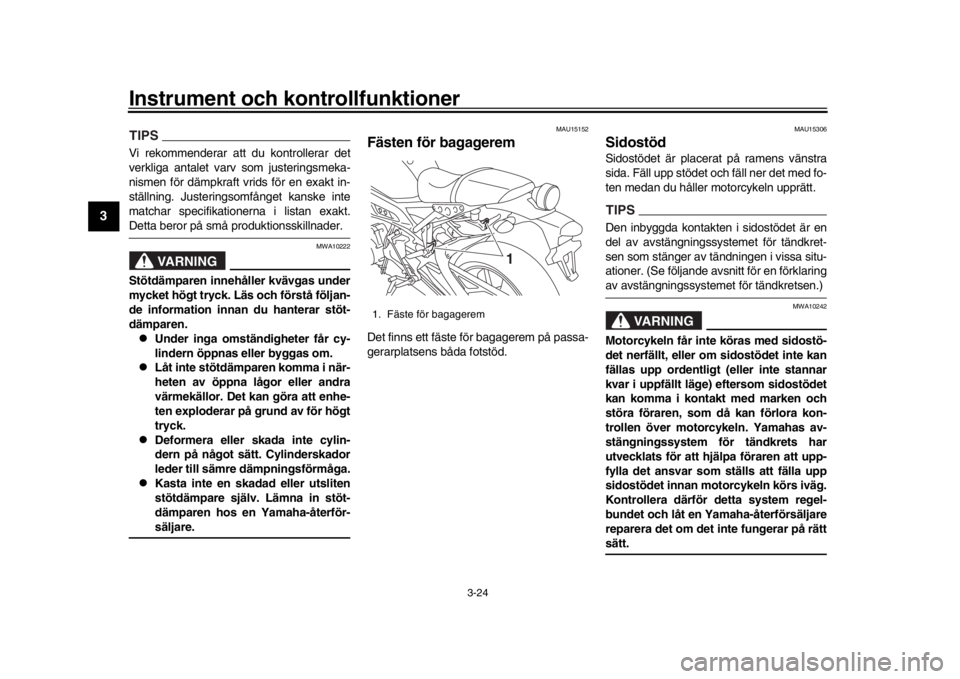

1. Fästbygel
2. Sadelhållare
11
2
2

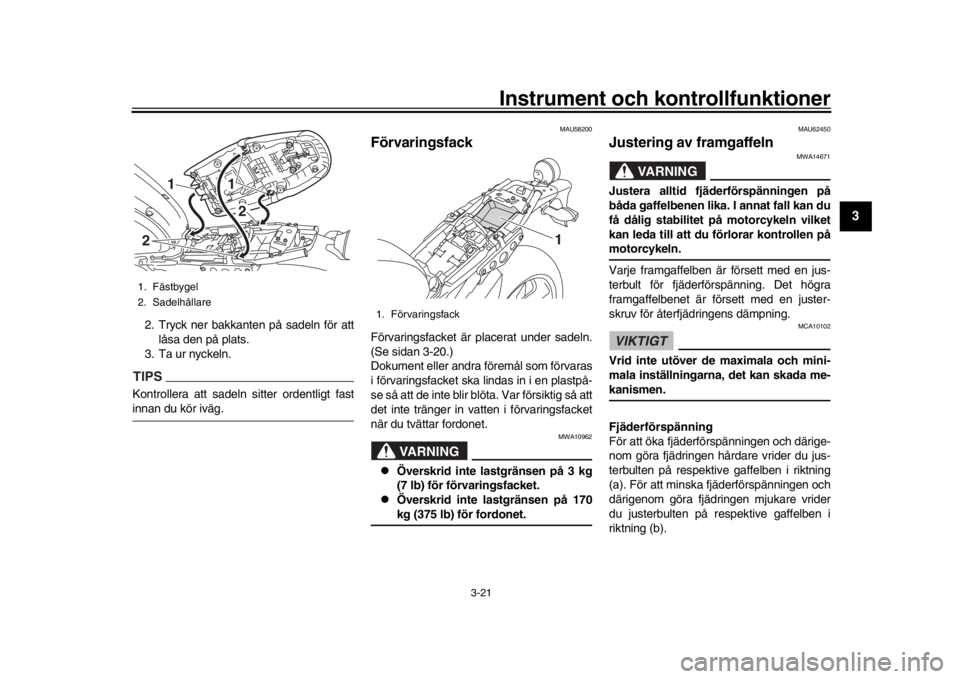

1. Förvaringsfack
1
B90-F8199-M0_1.book 21 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-22
1
23
4
5
6
7
8
9
10
11
12
Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre av-
ståndet A är, desto lägre fjäderförspänning. Återfjädringens dämpning
Framgaffelns dämpning vid återfjädring jus-
teras på det högra framgaffelbenet.
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
TIPSÄven om det totala antalet klick i justerings-
mekanismen för dämpkraft kanske inte helt
överensstämmer med specifikationerna på
grund av mindre avvikelser i produktionen,
gäller alltid detta antal klick för hela inställ-
ningsintervallet. För att få en noggrann in-
ställning bör du kontrollera antalet klick för
varje justeringsmekanism för dämpkraft ochändra i specifikat
ionerna vid behov.

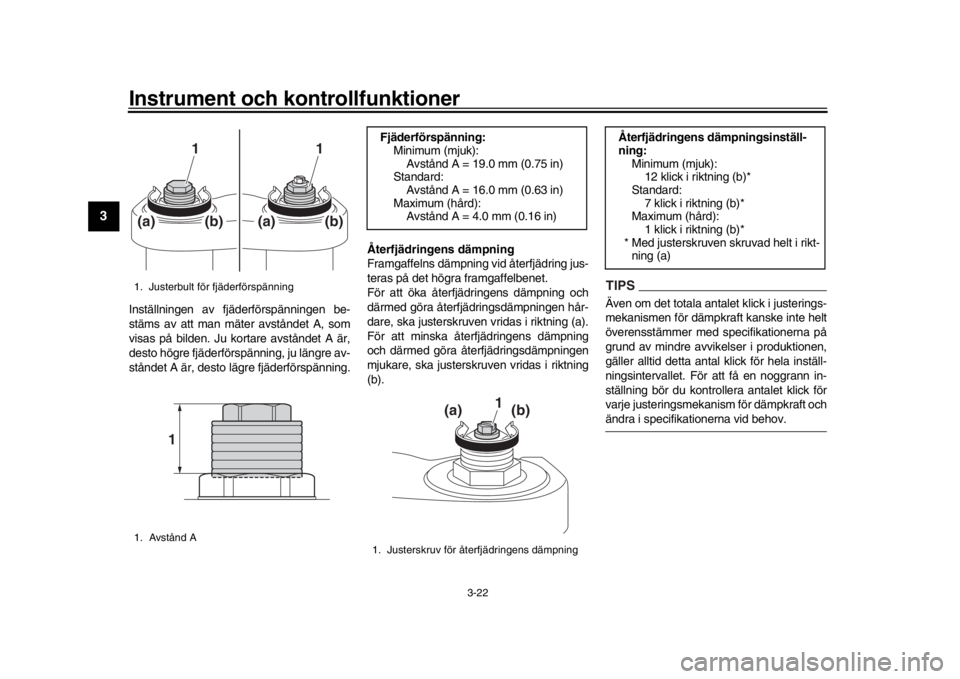

1. Justerbult för fjäderförspänning
1. Avstånd A
1
1
(a)
(b)
(a)
(b)
1
Fjäderförspänning:
Minimum (mjuk):Avstånd A = 19.0 mm (0.75 in)
Standard:
Avstånd A = 16.0 mm (0.63 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)1. Justerskruv för återfjädringens dämpning
1
(a)
(b)
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):12 klick i riktning (b)*
Standard: 7 klick i riktning (b)*
Maximum (hård):
1 klick i riktning (b)*
* Med justerskruven skruvad helt i rikt- ning (a)
B90-F8199-M0_1.book 22 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-23
1
234
5
6
7
8
9
10
11
12
MAU57940
Justering av stötdämpareDenna stötdämpare är utrustad med en jus-
teringsring för fjäderförspänningen samt en
justerskruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du juste-
ringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).

Rikta in lämpligt spår i justeringsringen
med lägesindikeringen på stötdämpa-
ren.

Använd det specialverktyg och den
förlängningsstång som du fick med i
ägarens verktygssats för att justera. Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven
vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).

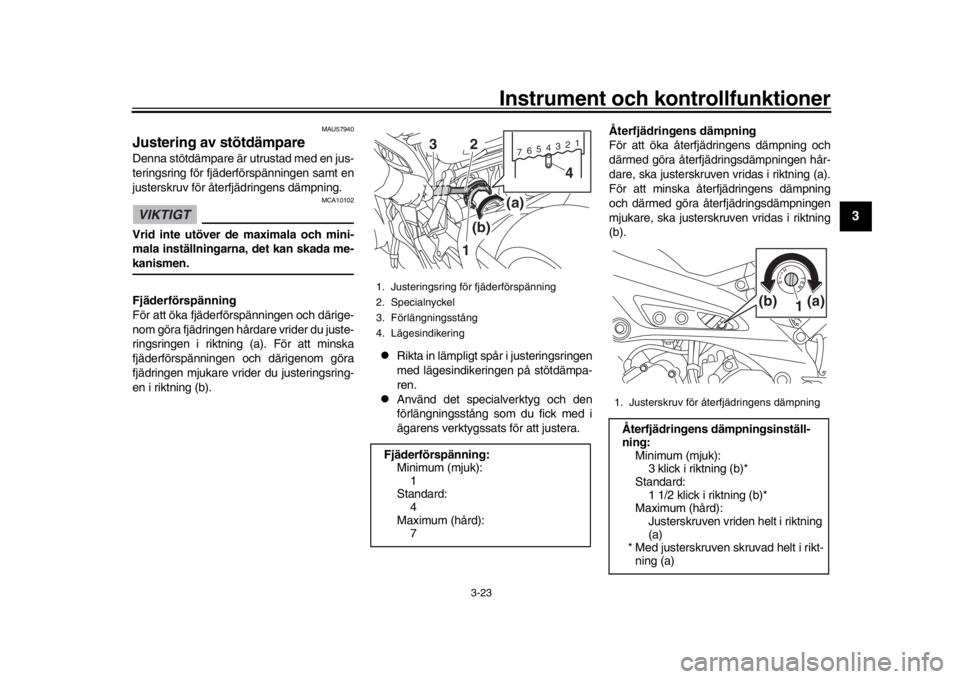

1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Förlängningsstång
4. LägesindikeringFjäderförspänning: Minimum (mjuk):1
Standard: 4
Maximum (hård): 7
7654321
1(b) (a)
4
2
3
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk):3 klick i riktning (b)*
Standard: 1 1/2 klick i riktning (b)*
Maximum (hård):
Justerskruven vriden helt i riktning
(a)
* Med justerskruven skruvad helt i rikt-
ning (a)
1 (a)(b)
B90-F8199-M0_1.book 23 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-24
1
23
4
5
6
7
8
9
10
11
12
TIPSVi rekommenderar att du kontrollerar det
verkliga antalet varv som justeringsmeka-
nismen för dämpkraft vrids för en exakt in-
ställning. Justeringsomfånget kanske inte
matchar specifikatione rna i listan exakt.Detta beror på små produktionsskillnader.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
Under inga omständigheter får cy-
lindern öppnas eller byggas om.

Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.

Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.

Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-säljare.
MAU15152
Fästen för bagageremDet finns ett fäste för bagagerem på passa-
gerarplatsens båda fotstöd.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med fo-
ten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssys temet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaringav avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorc ykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rättsätt.
1. Fäste för bagagerem
1
B90-F8199-M0_1.book 24 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-25
1
234
5
6
7
8
9
10
11
12
MAU57950
Avstängningssystem för
tändkretsAvstängningssystemet för tändkretsen
(som består av sido stödskontakten, kopp-
lingskontakten och n eutrallägeskontakten)
har följande funktioner.
Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.

Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.

Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
B90-F8199-M0_1.book 25 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-26
1
23
4
5
6
7
8
9
10
11
12

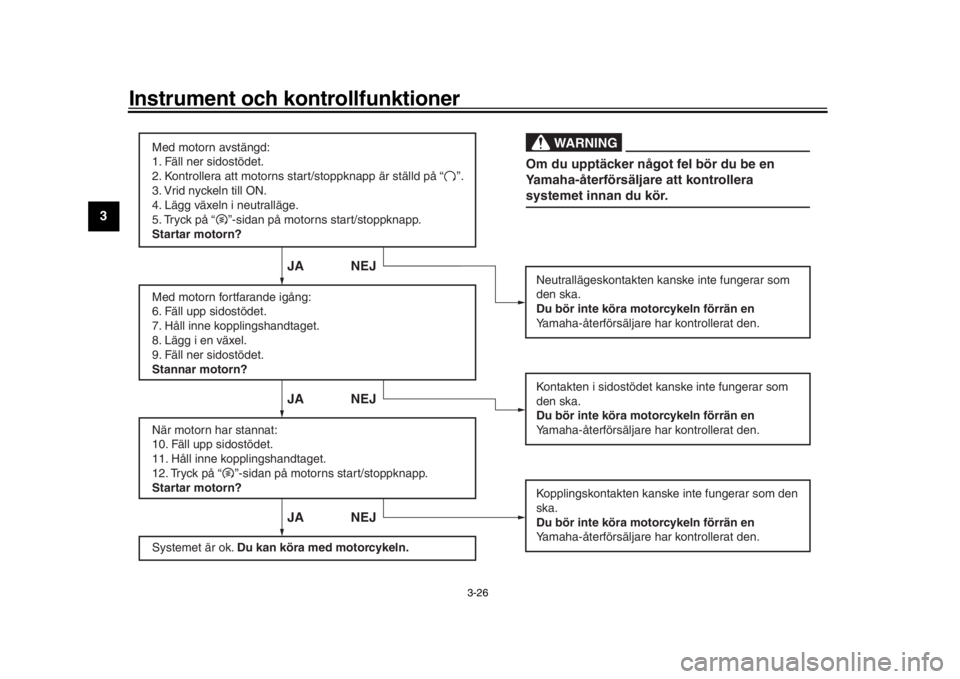

Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns start/stoppknapp är ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på “ ”-sidan på motorns start/stoppknapp.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på “ ”-sidan på motorns start/stoppknapp.
Startar motorn?
Systemet är ok. Du kan köra med motorcykeln.
JA NEJ JA NEJ JA NEJ
Neutrallägeskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kopplingskontakten kanske inte fungerar som den
ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
WARNING
B90-F8199-M0_1.book 26 ページ ２０１５年１２月１７日　木曜日　午後２時３２分
