YAMAHA XSR 900 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-27
1
234
5
6
7
8
9
10
11
12
MAU70640
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
B90-F8199-M0_1.book 27 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

4-1
1
2
34
5
6
7
8
9
10
11
12
För din egen säkerhet – kontroller före körning
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållspro cedurer samt sche-
man som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte insp ekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-rerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle Kontrollera bränslenivån i tanken.
Fyll på om det behövs.
Kontrollera om det finns läckage i bränsleledningarna.
Kontrollera snyftventilens slang i br
änsletanken och överfallsslangen för
tilltäppning, sprickor eller skador och kontrollera slanganslutningarna. 3-18, 3-20
Motorolja Kontrollera oljenivån i motorn.
Fyll på, vid behov, med rekommenderad olja till rätt nivå.
Kontrollera om det läcker någon olja. 6-9
Kylvätska Kontrollera kylvätskenivån i kylvätskebehållaren.
Fyll på, vid behov, med rekommen
derad kylvätska till rätt nivå.
Kontrollera om kylsystemet läcker. 6-11
Frambroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 6-19, 6-20
B90-F8199-M0_1.book 1 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

För din egen säkerhet – kontroller före körning
4-2
1
2
345
6
7
8
9
10
11
12
Bakbroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be
en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsväts ka till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 6-19, 6-20
Koppling Kontrollera funktionen.
Smörj kabeln om det behövs.
Kontrollera glappet i handtaget.
Justera vid behov. 6-18
Gashandtag Kontrollera att det går mjukt.
Kontrollera gashandtagets spel.
Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-15, 6-24
Reglagekablar Kontrollera att det går mjukt.
Smörj om det behövs. 6-23
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 6-21, 6-23
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 6-15, 6-18
Bromspedal och växelpedal Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 6-24
Broms- och
kopplingshandtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
6-25
Sidostöd Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 6-25
Ramfästen Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
Dra åt om det behövs. —
ARTIKEL KONTROLLER SIDAN
B90-F8199-M0_1.book 2 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

För din egen säkerhet – kontroller före körning
4-3
1
2
34
5
6
7
8
9
10
11
12
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
Sidostödets kontakt Kontrollera funktionen på avstängningssystemet för tändkrets.
Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 3-24
ARTIKEL KONTROLLER SIDAN
B90-F8199-M0_1.book 3 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

5-1
1
2
3
456
7
8
9
10
11
12
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-dor.
MAUM3631
TIPSDen här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I detta fall tänds motorns felvar-
ningsljus, men det beror inte på
felfunktion. Vrid tändningsnyckeln till
“OFF” och därefter till “ON” för att
stänga av varningsljuset. Om detta
inte görs kommer motorn inte att starta
även om motorn går runt när start-
knappen trycks in.

ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för attstarta om motorn om den stannar.
MAU73430
Start av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
Växeln ligger i neutralläge.

En växel ligger i men kopplingshandta-
get är indraget och sidostödet är upp-
fällt.
Mer information finns på sidan 3-25.
1. Vrid tändningsnyckeln till läge “ON” och se till att motorns start/stoppknapp
står på “ ”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna.
Varningslampa för oljenivå

Varningslampa för kylvätsketem-
peratur

Varningslampa för motorproblem

Indikeringslampa för startspärrsys-
tem
VIKTIGT
MCA17671
Om varningslamporna eller indikerings-
lampan ovan inte tänds när nyckeln
vrids till “ON”, eller om en varnings- eller
indikeringslampa fortsätter att lysa, se
sidan 3-3 för kontroll av kretsarna till var-ningslampan och indikeringslampan.
ABS-varningslampan ska tändas när
B90-F8199-M0_1.book 1 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Hantering och viktiga punkter vid körning
5-2
1
2
3
45
6
7
8
9
10
11
12
nyckeln vrids till “ON”, och sedan
slockna efter körning i en hastighet på
minst 10 km/h (6 mi/h).
VIKTIGT
MCA17682
Om ABS-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
3-3 angående kontroll av varningslam-pans krets. 2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
3. Starta motorn genom att flytta knap- pen mot läge “ ”.
Om motorn inte startar direkt, släpp
start/stoppknappen och vänta några
sekunder innan du försöker igen. Varje
startförsök bör göras så kort som möj-
ligt för att inte belasta batteriet för
mycket. Låt inte startmotorn arbeta
mer än 10 sekunder åt gången.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-tioner så länge som motorn är kall!
MAU16673

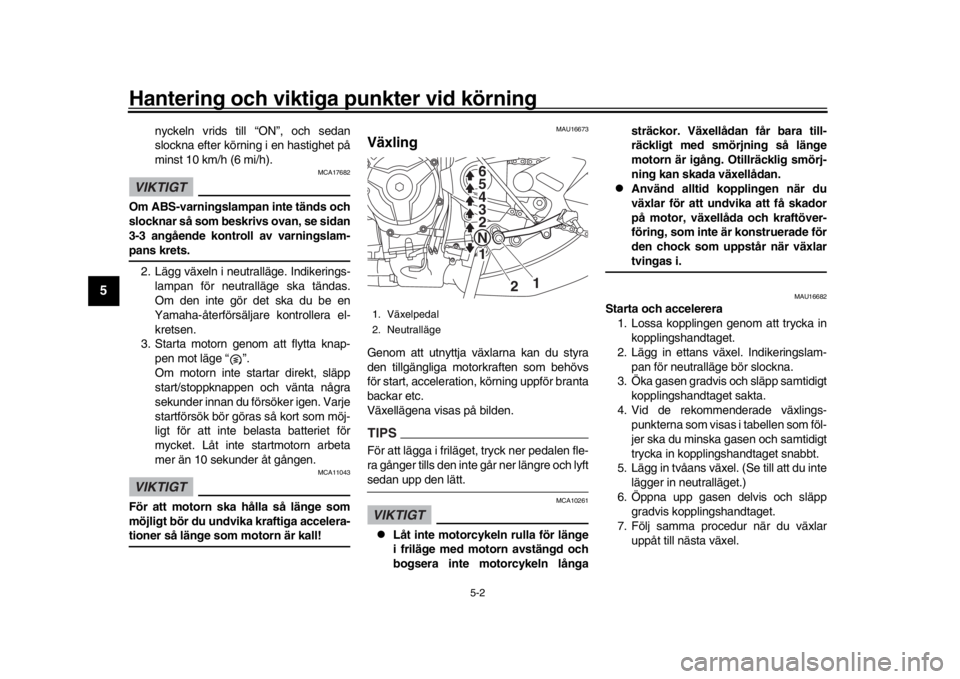

VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför branta
backar etc.
Växellägena visas på bilden.TIPSFör att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och lyftsedan upp den lätt.VIKTIGT
MCA10261

Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa sträckor. Växellådan får bara till-
räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.

Använd alltid kopplingen när du
växlar för att undvika att få skador
på motor, växellåda och kraftöver-
föring, som inte är konstruerade för
den chock som uppstår när växlartvingas i.
MAU16682
Starta och accelerera
1. Lossa kopplingen genom att trycka in kopplingshandtaget.
2. Lägg in ettans växel. Indikeringslam-
pan för neutralläge bör slockna.
3. Öka gasen gradvis och släpp samtidigt kopplingshandtaget sakta.
4. Vid de rekommenderade växlings- punkterna som visas i tabellen som föl-
jer ska du minska gasen och samtidigt
trycka in kopplingshandtaget snabbt.
5. Lägg in tvåans växel. (Se till att du inte lägger in neutralläget.)
6. Öppna upp gasen delvis och släpp gradvis kopplingshandtaget.
7. Följ samma procedur när du växlar
uppåt till nästa växel.
1. Växelpedal
2. Neutralläge
1
N
2 3 4
5 6
1
2
B90-F8199-M0_1.book 2 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Hantering och viktiga punkter vid körning
5-3
1
2
3
456
7
8
9
10
11
12
TIPSAnvänd de rekommenderade växlingspunk-
terna när du växlar under normala förhållan-den.
MAU58270
Sakta ned 1. Släpp gashandtaget och ansätt både
fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg i en lägre växel vid de rekom-
menderade växlingspunkterna i följan-
de tabell.
3. När motorcykeln når 25 km/h (16 mph)
och motorn är på väg att stanna eller
går ojämnt, ska du dra i kopplings-
handtaget, använda bromsarna för att
sakta farten och vid behov lägga i en
lägre växel.
4. När motorcykeln har stannat kan du
lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380

Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt.

Kontrollera att motorcykeln och motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan leda
till förlorad kont
roll, trafikolycka
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
MAU64150
Rekommenderade växlingspunkter
De rekommenderade växlingspunkterna vid
ökning och minskning av farten visas i tabel-
len nedan.
MAU16811
Tips för att sänka
bränsleförbrukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Växla upp tidigt och undvik höga varv-
tal vid acceleration.

Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.

Stäng av motorn i stället för att låta den
gå på tomgång länge (exempelvis i tra-
fikstockningar, vid trafikljus och vid
järnvägsövergångar).
Uppväxlingspunkter: 1:an  2:an: 20 km/h (12 mph)
2:an  3:an: 30 km/h (19 mph)
3:an  4:an: 40 km/h (25 mph)
4:an  5:an: 50 km/h (31 mph)
5:an  6:an: 60 km/h (37 mph)
Nedväxlingspunkter: 6:an  5:an: 45 km/h (28 mph)
5:an  4:an: 35 km/h (22 mph)
4:an  3:an: 25 km/h (16 mph)
B90-F8199-M0_1.book 3 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Hantering och viktiga punkter vid körning
5-4
1
2
3
45
6
7
8
9
10
11
12
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd är
den tiden som du kör mellan 0 och 1600 km
(1000 mi). Av denna anledning bör du läsa
detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17094
0–1000 km (0–600 mi)
Undvik att varva över 5600 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 6800 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10311

Undvik att varva motorn över det
röda fältet på varvräknaren.

Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kon-trollera orsaken.
MAU17214
ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312

Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få brännska-
dor.

Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.

Parkera inte i närheten av gräs ellerandra material som kan fatta eld.
B90-F8199-M0_1.book 4 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

6-1
1
2
3
4
567
8
9
10
11
12
Periodiskt underhåll och justering
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordonet
beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala kör-
förhållanden. Underhåll kanske måste utfö-
ras oftare beroende på väder,
vägförhållanden, geografiskt läge och kör-
stil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Lå t en Yamaha-återför-
säljare utföra service om du inte är vanvid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar eller brand.

Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-dan 1-2.VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för attundvika brännskador.
MAU17303
Avgasreglering ger inte bara renare luft utan
är även viktigt för ko
rrekt motorfunktion och
maximala prestanda. Arbeten som gäller
avgasreglering indelas separat i tabellerna
över regelbundet underhåll nedan. För så-
dana underhållsarbeten kr ävs specialisera-
de data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller pers oner som är certifie-
rade (om tillämpligt) . Yamaha-återförsäljare
är utbildade och utrustade att utföra sådana
arbeten.
B90-F8199-M0_1.book 1 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-2
1
2
3
4
56
7
8
9
10
11
12
MAU39692

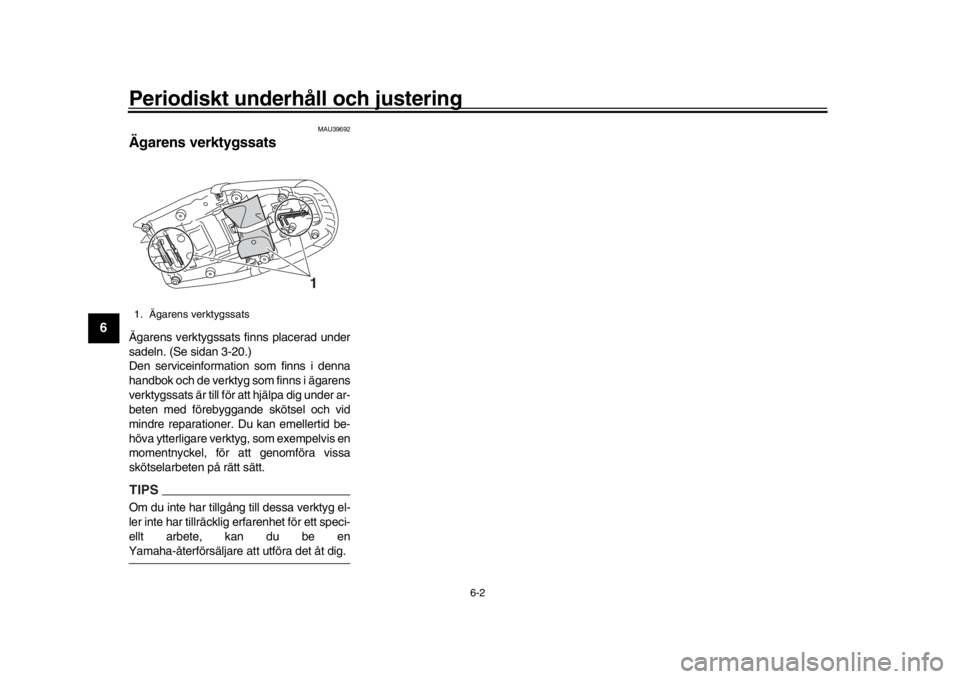

Ägarens verktygssatsÄgarens verktygssats finns placerad under
sadeln. (Se sidan 3-20.)
Den serviceinformation som finns i denna
handbok och de verktyg som finns i ägarens
verktygssats är till för att hjälpa dig under ar-
beten med förebyggande skötsel och vid
mindre reparationer. Du kan emellertid be-
höva ytterligare verktyg, som exempelvis en
momentnyckel, för a tt genomföra vissa
skötselarbeten på rätt sätt.TIPSOm du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett speci-
ellt arbete, kan du be enYamaha-återförsäljare att utföra det åt dig.1. Ägarens verktygssats
1
B90-F8199-M0_1.book 2 ページ ２０１５年１２月１７日　木曜日　午後２時３２分
