YAMAHA XSR 900 2016 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2016, Model line: XSR 900, Model: YAMAHA XSR 900 2016Pages: 98, PDF Size: 15.42 MB
Page 51 of 98

Periodiskt underhåll och justering
6-3
1
2
3
4
567
8
9
10
11
12
MAU46862
TIPS
De årliga kontrollerna måste genomföras varje år, utom då en kilometerbaserad skötsel, eller för UK, en milebaserad sköt-
sel, genomförs i stället.
Från 50000 km (30000 mi), upprepa skötselinter vallen med början från 10000 km (6000 mi).
De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom dessa punkter kräver användandeav specialverktyg, data och tekniska kunskaper.
MAU46912
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖTSELARBETE MÄTARSTÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bränsleledning Kontrollera bensinslangarna om
de har sprickor eller andra skador.
2 *Tändstift Kontrollera skicket.
Rengör och ställ in
elektrodavstånd.
3 *Ventiler Kontrollera ventilspelet.
Ställ in. Var 40000 km (24000 mi)
4 *Bränsleinsprut-
ningssystemet Ställ in synkroniseringen.
5 *Evaporativt
emissionssystem Kontrollera om systemet är
skadat.
Byt vid behov.
6 *Luftinsugets
system Kontrollera om
luftavstängningsventil, reed-ventil
och slang har skador.
Byt de detaljer som är skadade om det behövs.
B90-F8199-M0_1.book 3 ページ 2015年12月17日 木曜日 午後2時32分
Page 52 of 98

Periodiskt underhåll och justering
6-4
1
2
3
4
56
7
8
9
10
11
12
MAU1770M
Tabell över allmän skötsel och smörjningNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖTSELARBETE MÄTARSTÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Luftfilter
2 Koppling Kontrollera funktionen.
Ställ in.
3 *Frambroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt bromsbelägg. Så snart so m de är nerslitna till gränsen
4 *Bakbroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt bromsbelägg. Så snart so m de är nerslitna till gränsen
5 *Bromsslangar Kontrollera om de har sprickor
eller andra skador.
Kontrollera att dragningen och fastsättningen är rätt.
Byt ut. Vart 4:e år
6 *Bromsvätska Byt. Vartannat år
7 *Hjul Kontrollera om de är skeva eller
har skador.
8 *Däck Kontrollera mönsterdjup och om
de har skador.
Byt vid behov.
Kontrollera lufttrycket.
Korrigera vid behov.
9 *Hjullager Kontrollera lagerspel och om de
har skador.
B90-F8199-M0_1.book 4 ページ 2015年12月17日 木曜日 午後2時32分
Page 53 of 98

Periodiskt underhåll och justering
6-5
1
2
3
4
567
8
9
10
11
12
10 *Svingarm Kontrollera funktion och om den
har för stort spel.
Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
11 Kedja Kontrollera kedjans spänning,
uppriktning och skick.
Justera och smörj in kedjan ordentligt med ett smörjmedel
som är anpassat för kedjor med
O-ring. Varje 800 km (500 mi) och efter att ha tvätta
t motorcykeln, kört i regn eller kört i
fuktiga områden
12 *Styrlager Kontrollera lagerspel och att
styrningen går lätt.
Smörj med ett litiumbaserat fett. Var 20000 km (12000 mi)
13 *Ramfästen Kontrollera att alla muttrar, bultar
och skruvar är ordentligt
åtdragna.
14 Lagertapp för
bromshandtag Smörj med silikonbaserat fett.
15 Lagertapp för
bromspedal Smörj med ett litiumbaserat fett.
16 Lagertapp för
kopplingshandtag Smörj med ett litiumbaserat fett.
17 Lagertapp för
växelpedal Smörj med ett litiumbaserat fett.
18 Sidostöd Kontrollera funktionen.
Smörj med ett litiumbaserat fett.
19 *Sidostödets kontakt Kontrollera funktionen.
20 *Framgaffel Kontrollera funktion och om det
läcker olja.
21 *Stötdämpare Kontrollera funktion och om
stötdämparen läcker olja.
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE MÄTARSTÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-F8199-M0_1.book 5 ページ 2015年12月17日 木曜日 午後2時32分
Page 54 of 98

Periodiskt underhåll och justering
6-6
1
2
3
4
56
7
8
9
10
11
12
22 *Bakfjädringens
reläarm och
ledpunkten i
kopplingsarmen Kontrollera funktionen.
23 Motorolja
Kontrollera oljenivån och om det
läcker olja.
24 Oljefilterinsats
25 *Kylsystem Kontrollera kylvätskenivån och om
det läcker kylvätska.
Byt kylvätska. Vart 3:e år
26 *Bromskontakter,
fram och bak Kontrollera funktionen.
27 Rörliga delar och
kablar
28 *Gashandtag Kontrollera funktionen.
Kontrollera gashandtagets spel
och justera om det behövs.
Smörj kabeln och handtagets mekanism.
29 *Belysning, signaler
och kontakter Kontrollera funktionen.
Ställ in halvljuset.
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE MÄTARSTÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)B90-F8199-M0_1.book 6 ページ 2015年12月17日 木曜日 午後2時32分
Page 55 of 98

Periodiskt underhåll och justering
6-7
1
2
3
4
567
8
9
10
11
12
MAU18681
TIPS
Luftfilter
Denna modell är utrustad med ett oljeindränk t papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan
skadas.
Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
Hydraulbroms
Kontrollera och fyll på bromsvätska vid behov.
Vartannat år bör huvudbroms cylinderns och bromsokens inre komponent er bytas samt bromsvätskan ersättas. Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
B90-F8199-M0_1.book 7 ページ 2015年12月17日 木曜日 午後2時32分
Page 56 of 98

Periodiskt underhåll och justering
6-8
1
2
3
4
56
7
8
9
10
11
12
MAU19653
Kontroll av tändstiftenTändstiften är viktiga komponenter i motorn
och de bör kontrolleras regelbundet, helst
av en Yamaha-återförsäljare. Eftersom vär-
me och avlagringar gör att tändstift lång-
samt eroderar, bör de tas bort och
kontrolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och avstån-
det justeras vid behov. Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tändstif-
tet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt meden momentnyckel så snart som möjligt.
VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten eftersom gummitätningen
runt hatten kan kärva mot tändstiftet. För
att ta bort tändstiftha
tten, vrid den fram
och tillbaks samtidigt som du drar den
uppåt. Vrid även hatten fram och tillbaksnär du sätter på den.
Rekommenderat tändstift: NGK/CPR9EA9
1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd: 0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
B90-F8199-M0_1.book 8 ページ 2015年12月17日 木曜日 午後2時32分
Page 57 of 98

Periodiskt underhåll och justering
6-9
1
2
3
4
567
8
9
10
11
12
MAU36111
KanisterDen här modellen är utrustad med en kanis-
ter som förhindrar att bränsleångor släpps
ut i atmosfären. Kom ihåg att kontrollera föl-
jande innan fordonet används:
Kontrollera alla slangkopplingar.
Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid behov.
MAU1990A
Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå 1. Ställ fordonet på ett plant underlag och håll det upprätt. Om det lutar lite kan
du få en felaktig avläsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av mo-
torn igen.
3. Vänta några minuter så att oljan stabi- liserar sig och kontrollera sedan oljeni-
vån genom det ins pektionsglas som
sitter nere till höger på vevhuset.TIPSOljenivån bör vara mellan min- ochmax-markeringarna. 4. Om oljenivån befinner sig under
min-markeringen bör olja av rekom-
menderad typ fyllas på till rätt nivå.
För att byta olja (med eller utan byte av
oljefilterinsats) 1. Ställ upp fordonet på en plan yta.
2. Starta motorn, värm upp den under några minuter och stäng sedan av mo-
torn igen.
3. Placera ett oljetråg under motorn för
att samla upp oljan.
4. Ta bort oljepåfyllningslocket och av- tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.
1. Kanister
2. Kanisterns luftningsslang
1
2
1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering
1
2
34
B90-F8199-M0_1.book 9 ページ 2015年12月17日 木曜日 午後2時32分
Page 58 of 98

Periodiskt underhåll och justering
6-10
1
2
3
4
56
7
8
9
10
11
12
TIPSHoppa över stegen 5–7 om du inte ska bytaoljefilter. 5. Ta bort oljefilterinsatsen med hjälp av en oljefiltertång.
TIPSOljefilternycklar finns hos Yamahas återför-säljare.
6. Stryk på ett tunt lager ren motorolja på O-ringen på den nya oljefilterinsatsen.
TIPSSe till att enhetens O-ring sitter rätt place-rad.
7. Montera den nya oljefilterinsatsen med hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.
8. Montera oljans avtappningsplugg och den nya packningen, dra sedan åt
pluggen till angivet moment.

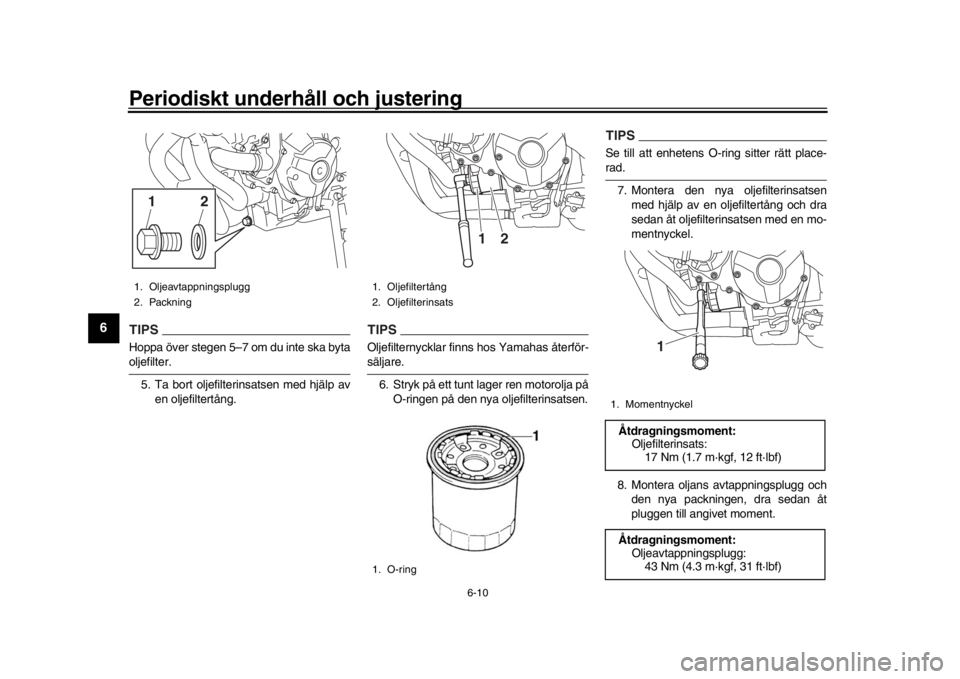

1. Oljeavtappningsplugg
2. Packning
21
1. Oljefiltertång
2. Oljefilterinsats
1. O-ring
2
1
1. MomentnyckelÅtdragningsmoment:Oljefilterinsats:17 Nm (1.7 m·kgf, 12 ft·lbf)
Åtdragningsmoment: Oljeavtappningsplugg:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
B90-F8199-M0_1.book 10 ページ 2015年12月17日 木曜日 午後2時32分
Page 59 of 98

Periodiskt underhåll och justering
6-11
1
2
3
4
567
8
9
10
11
12
9. Fyll på med den rekommenderade mängden motorolja och montera där-
efter och dra fast påfyllningslocket.TIPSKom ihåg att torka bort eventuell utspilld olja
från fordonet så snart motorn och avgas-systemet har svalnat.VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CON SER-
VING II” (ENERGIBE SPARANDE II)
eller högre.
S e till att inga främmande föremålkommer ner i vevhuset. 10. Starta motorn och låt den gå på tom-
gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPSNär motorn har startat bör varningslampan
för låg oljenivå slockna om det är rätt oljeni-vå.VIKTIGT
MCA10402
Om varningslampan för oljenivå lyser el-
ler blinkar trots att oljenivån är korrekt
ska du omedelbart stänga av motorn
och be en Yamaha-återförsäljare kon-trollera fordonet.
11. Stäng av motorn, vänta i några minuter tills oljan har stabiliserat sig och kon-
trollera sedan oljenivån och korrigera
om nödvändigt.
MAU20071
KylvätskaKylvätskenivån bör kont rolleras före varje
körning. Dessutom måste kylvätskan bytas
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU20095
För att kontrollera kylvätskenivån 1. Ställ fordonet på ett plant underlag och håll det upprätt.TIPS
Kylvätskenivån måste kontrolleras på
en kall motor eftersom nivån varierar
med motortemperaturen.
Se till att fordonet står helt upprätt när
du kontrollerar oljenivån. Om den lutarlite kan du få en felaktig avläsning.
2. Kontrollera kylvätskenivån i kylvätske- behållaren.
TIPSKylvätskenivån bör vara mellan min- ochmax-markeringarna.
Rekommenderad motorolja:
Se sidan 8-1.
Oljemängd:
Oljebyte: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Med byte av oljefilter:
2.70 L (2.85 US qt, 2.38 Imp.qt)
B90-F8199-M0_1.book 11 ページ 2015年12月17日 木曜日 午後2時32分
Page 60 of 98

Periodiskt underhåll och justering
6-12
1
2
3
4
56
7
8
9
10
11
12
3. Om kylvätskan är på eller under min-markeringen, öppna locket på kyl-
vätskebehållaren. VARNING! Ta bara
bort kylvätskelocket. Ta aldrig bort
kylvätskelocket när motorn är
varm.
[MWA15162]
4. Fyll på kylvätska ti lls nivån når upp till
max-markeringen och sätt på locket
igen. VIKTIGT: Om du inte har till-
gång till kylvätska kan du använda
destillerat vatten eller mjukt vatten-
ledningsvatten. Använd inte hårt
vatten eller saltvatten eftersom det
kan skada motorn. Om du har an-
vänt vatten i stället för kylvätska bör
du byta ut det mot kylvätska vid för-
sta bästa tillfälle. I annat fall kom-
mer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en
Yamaha-återförsäljare att kontrolle-
ra kylvätskan så snart som möjligt.
I annat fall kommer motorns kylef-
fekt att reduceras.
[MCA10473] MAU57963
För att byta kylvätska
1. Placera motorcykeln på en plan yta och låt motorn kallna om den är varm.
2. Placera en behållare under motorn för att samla upp den använda kyl-
vätskan.
3. Lossa fästbulten för kylvätskelocket, kylvätskelockets hållare och ta av kyl-
vätskelocket. VARNING! Ta aldrig
bort kylvätskelocket när motorn är
varm.
[MWA10382]
4. Ta bort kåpan över kylvätskebehålla-

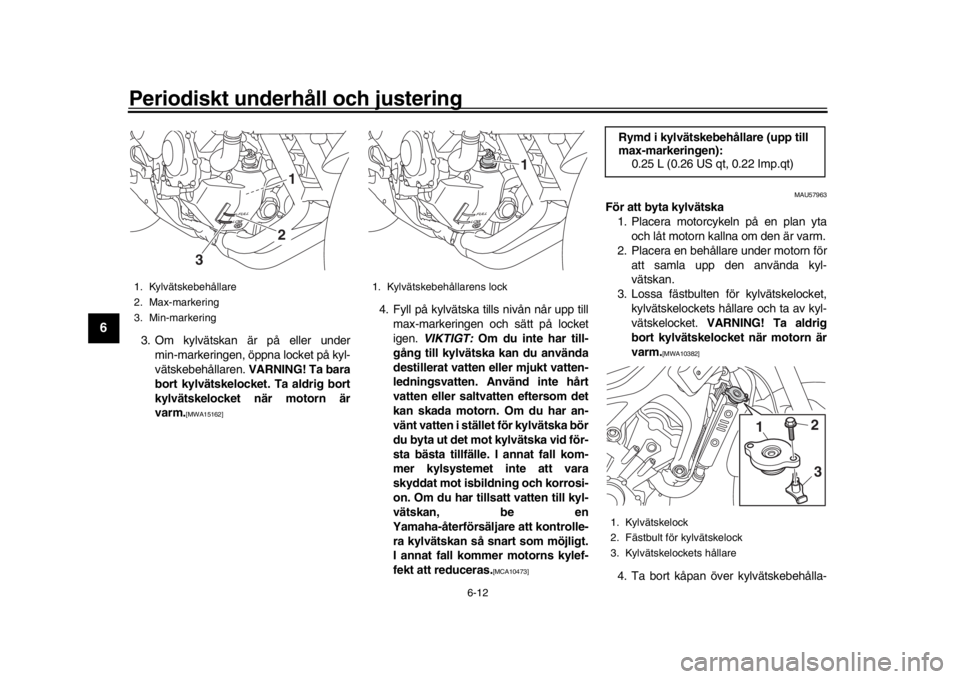

1. Kylvätskebehållare
2. Max-markering
3. Min-markering
21
3
1. Kylvätskebehållarens lock
1
Rymd i kylvätskebehållare (upp till
max-markeringen): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Kylvätskelock
2. Fästbult för kylvätskelock
3. Kylvätskelockets hållare
2
1
3
B90-F8199-M0_1.book 12 ページ 2015年12月17日 木曜日 午後2時32分
