YAMAHA XSR 900 2016 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-13
1
2
3
4
567
8
9
10
11
12
ren och kylvätskebehållaren genom att
ta bort bultarna och bussningarna.
5. Ta bort kylvätskelocket. 6. Töm ut kylvätskan från kylvätskebe-
hållaren genom att vända behållaren
upp och ner.
7. Sätt tillbaka kylvätskebehållaren och kåpan över kylvätskebehållaren och
skruva därefter fast bultarna och buss-
ningarna.
8. Ta bort avtappningspluggen och dess
packning för att tömma ur kylvätskan
från kylsystemet.
9. Spola rent i kylsystemet ordentligt med rent ledningsvatten när kylvätskan är
urtappad.
10. Montera kylvätskans avtappnings- plugg och den nya packningen, dra se-
dan åt pluggen till angivet moment. 11. Häll i rekommenderad kylvätska i kyl-
systemet med angiven volym.
12. Sätt på kylvätskelocket.
13. Montera kylvätskelocket.
14. Starta motorn, låt den gå på tomgång några minuter och stäng sedan av den
igen.
15. Ta bort kylvätskelocket och kontrollera kylvätskenivån i kylaren. Vid behov,
fyll på kylvätska tills det att nivån når
upp till översta kanten i kylaren, sätt på
kylvätskelocket, montera kylväts-
kelockets hållare och skruva fast fäst-
bulten för kylvätskelocket.

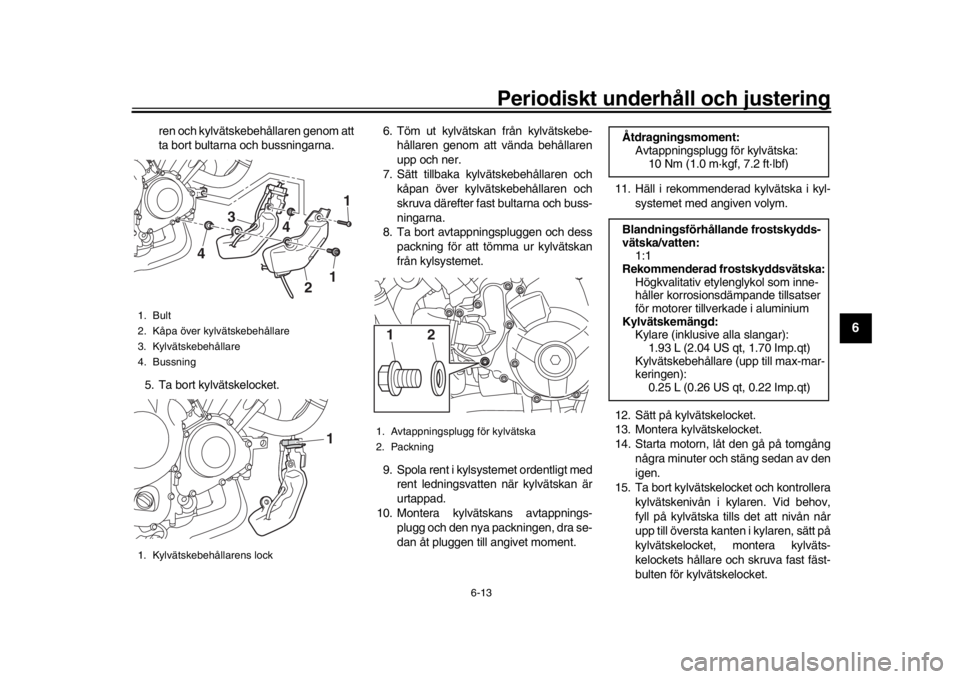

1. Bult
2. Kåpa över kylvätskebehållare
3. Kylvätskebehållare
4. Bussning
1. Kylvätskebehållarens lock
1
1
2
4
3
4
1
1. Avtappningsplugg för kylvätska
2. Packning1
2
Åtdragningsmoment: Avtappningsplugg för kylvätska:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Blandningsförhållande frostskydds-
vätska/vatten: 1:1
Rekommenderad frostskyddsvätska: Högkvalitativ etylenglykol som inne-
håller korrosionsdämpande tillsatser
för motorer tillverkade i aluminium
Kylvätskemängd: Kylare (inklusive alla slangar):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Kylvätskebehållare (upp till max-mar-
keringen): 0.25 L (0.26 US qt, 0.22 Imp.qt)
B90-F8199-M0_1.book 13 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-14
1
2
3
4
56
7
8
9
10
11
12
16. Kontrollera kylvätskenivån i behålla- ren. Vid behov, ta bort locket på kyl-
vätskebehållaren och fyll på kylvätska
tills nivån når upp till max-markeringen
och sätt på locket igen.
17. Starta motorn och kontrollera så att det inte läcker någon kylvätska. Om det
läcker kylvätska bör du be en
Yamaha-återförsäljare att kontrollera
kylsystemet.
MAU36765
LuftfilterLuftfiltret måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta luftfilter.
MAU44735
Kontroll av tomgångsvarvtaletKontrollera tomgångsvarvtalet och låt vid
behov en Yamaha-återförsäljare korrigera
det.
Tomgångsvarvtal:1100–1300 v/min
B90-F8199-M0_1.book 14 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-15
1
2
3
4
567
8
9
10
11
12
MAU21386
Kontroll av gashandtagets spelMät gashandtagets spel enligt bilden.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
MAU21402
VentilspelVentilspelet förändras med tiden vilket leder
till att motorn får en felaktig bränsle/luft-
blandning och/eller motorn kan låta illa. För
att förhindra att detta inträffar måste ventil-
spelet justeras av en Yamaha-återförsäljare
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU64410
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvändigt
att hålla däcken i gott skick vid alla tillfällen
och byta ut dem vid lämplig tidpunkt med de
specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och even-
tuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall.
Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).

Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör somär godkända för denna modell.

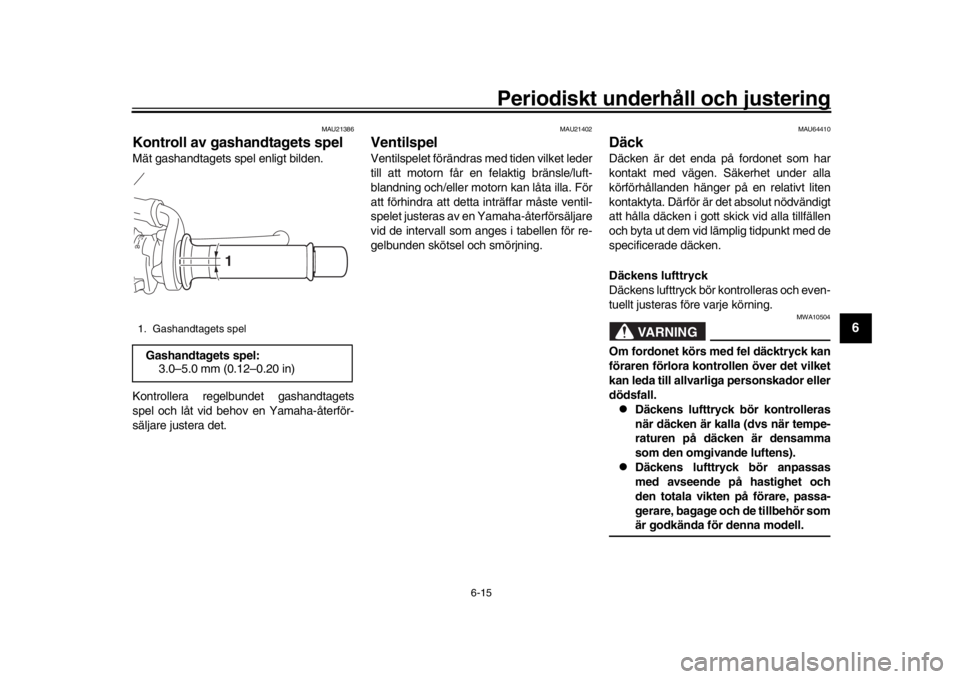

1. Gashandtagets spelGashandtagets spel: 3.0–5.0 mm (0.12–0.20 in)
1
B90-F8199-M0_1.book 15 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-16
1
2
3
4
56
7
8
9
10
11
12
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett överlas-tat fordon. Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en glas-
bit eller spik i däcket, eller om däckssidorna
är spruckna, bör du låta en Yamaha-återför-
säljare byta däcket omedelbart.
TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i dittland.
VARNING
MWA10472

Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
olagligt att köra, kan utslitna däck
reducera körstabiliteten och kan
leda till att du tappar kontrollen.

Byte av alla hjul- och bromsrelate-
rade delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nödvändiga kunskaper
och erfarenhet att göra det.

Kör lugnt och försiktigt några mil
med nya däck så att ytan hinner
ruggas upp. Greppet är mycket då-ligt på helt nya däck.
Däckens lufttryck (uppmätt när däck-
en är kalla):
1 person:Fram:
250 kPa (2.50 kgf/cm
2, 36 psi)
Bak: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personer: Fram: 250 kPa (2.50 kgf/cm2, 36 psi)
Bak: 290 kPa (2.90 kgf/cm2, 42 psi)
Maxlast*:
170 kg (375 lb)
* Total vikt på förare, passagerare, ba- gage och tillbehör

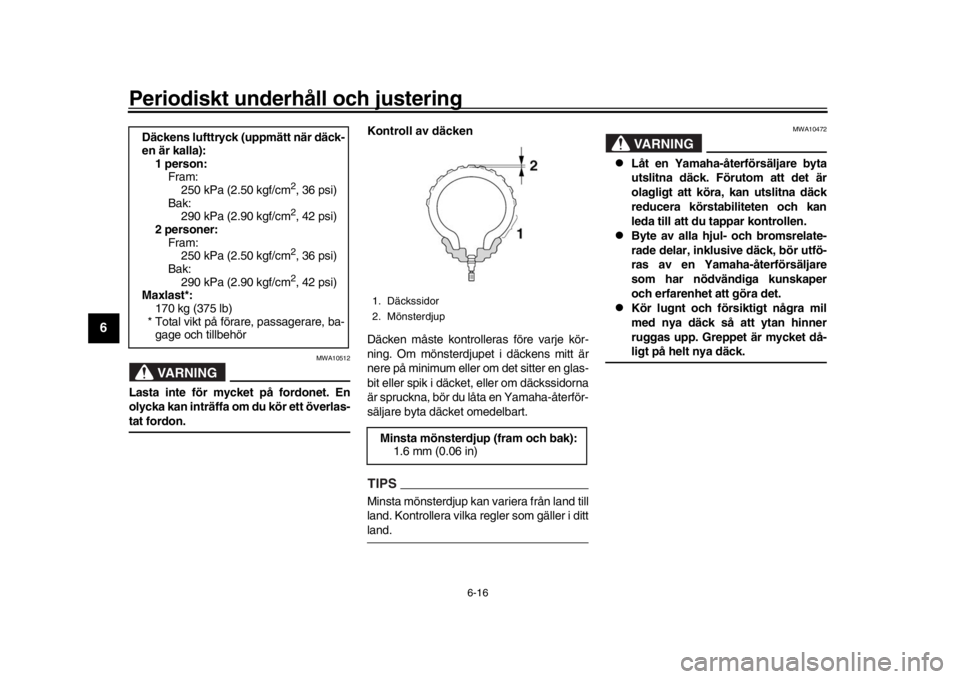

1. Däckssidor
2. MönsterdjupMinsta mönsterdjup (fram och bak): 1.6 mm (0.06 in)
B90-F8199-M0_1.book 16 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-17
1
2
3
4
567
8
9
10
11
12
Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och åld-
rade däck ska kontrolleras av
däckspecialister för att ta reda på ifall de är
säkra att använda.
VARNING
MWA10902

Framdäck och bakdäck bör vara av
samma fabrikat och utformning, an-
nars kan motorcykelns hanterings-
egenskaper ändras vilket kan leda till en olycka.

S
e alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.

Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft närdu kör.
Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande punkter för att du ska få ut så mycket
som möjligt av dessa däck.

Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig-
heter.

Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig-
heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.

Däcken måste va
ra uppvärmda inn-
an du kan köra med höga hastighe-
ter.

Anpassa alltid lufttrycket beroendepå körförhållanden.

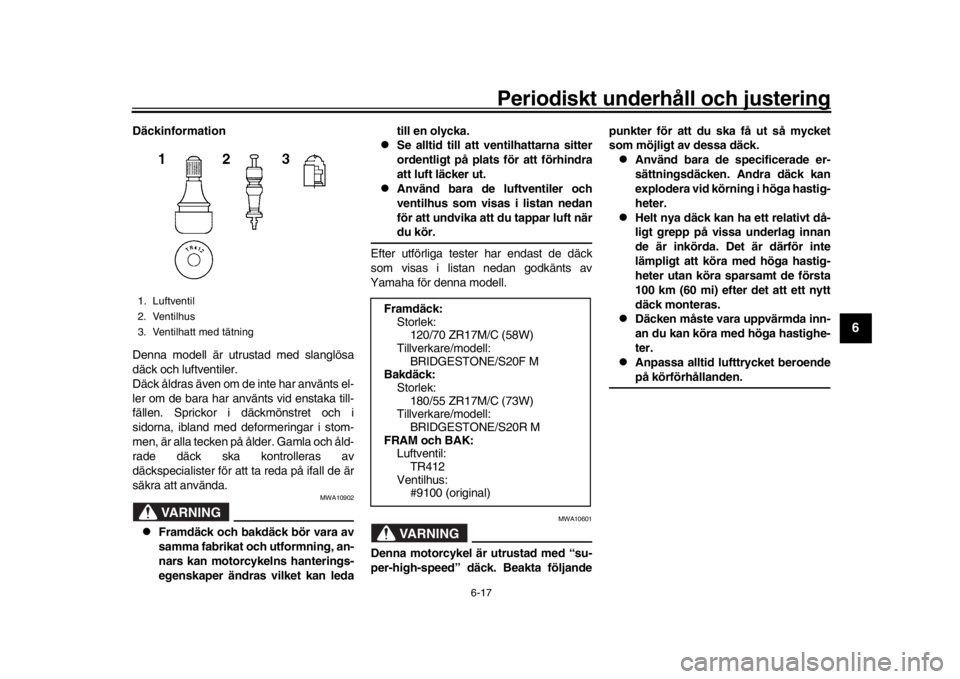

1. Luftventil
2. Ventilhus
3. Ventilhatt med tätning
Framdäck: Storlek:120/70 ZR17M/C (58W)
Tillverkare/modell:
BRIDGESTONE/S20F M
Bakdäck: Storlek:
180/55 ZR17M/C (73W)
Tillverkare/modell: BRIDGESTONE/S20R M
FRAM och BAK: Luftventil:TR412
Ventilhus: #9100 (original)
B90-F8199-M0_1.book 17 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-18
1
2
3
4
56
7
8
9
10
11
12
MAU21963
Gjutna fälgarFör att du ska få ut maximal prestanda, håll-
barhet och säkerhet från ditt fordon bör du
notera följande punkter om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade före
varje körning. Om de är skadade, låt
en Yamaha-återförsäljare byta hjulet.
Försök inte att reparera ett hjul själv.
Ett deformerat eller sprucket hjul mås-
te bytas.

Hjulet bör balanser as om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
MAU22083
Justering av
kopplingshandtagets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
För att öka kopplingshandtagets spel ska
justerbulten för kopplingshandtagets spel
vridas i riktning (a). För att minska kopp-
lingshandtagets spel ska justerbulten vridas
i riktning (b).
TIPSOm du inte kan ställa in det angivna spelet
på kopplingshandtaget enligt anvisningarna
ovan eller om kopplingshandtaget inte fung-
erar som det ska, bör du be en
Yamaha-återförsäljare att kontrollera kopp-lingsmekanismen.

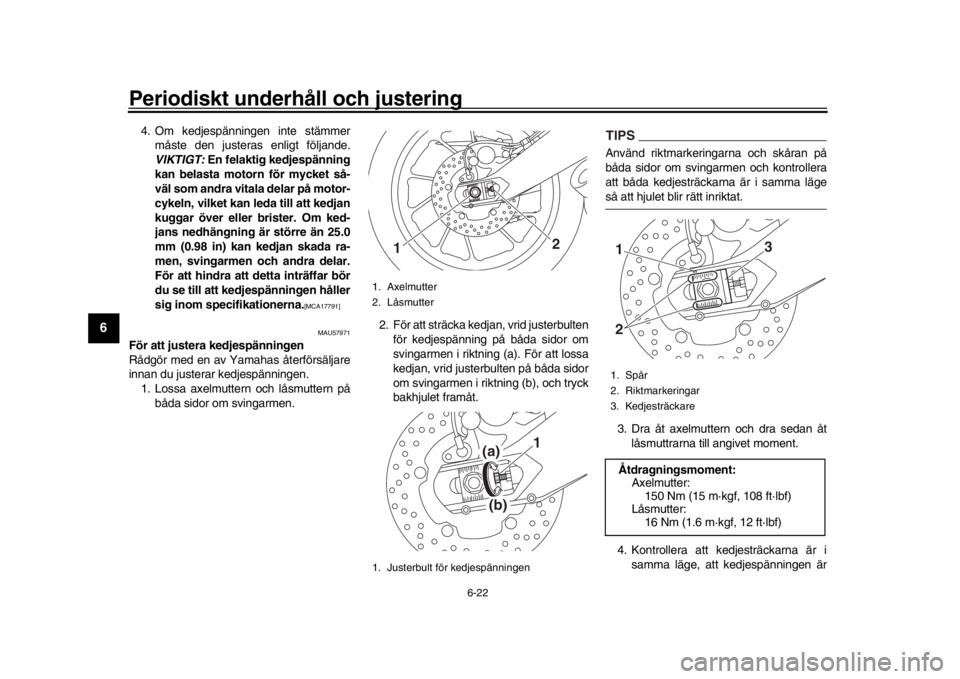

1. Justeringsbult för kopplingshandtagets
spel
2. Kopplingshandtagets spelKopplingshandtagets spel: 10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)
B90-F8199-M0_1.book 18 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-19
1
2
3
4
567
8
9
10
11
12
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i bromsreg-
laget. Låt en Yamaha-återförsäljare kontrol-
lera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en
Yamaha-återförsäljare avlufta systemet
innan du använder fordonet. Luft i
bromssystemet försämrar bromsverkanoch kan leda till att du tappar kontrollen.
MAU36504
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Låt vid
behov en Yamaha-återförsäljare justera
bromsljuskontakterna.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av brom sbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för fram bromsen har indi-
keringar för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
bromsbeläggen är så slitna att en förslit-
ningsindikering nästan rör vid bromsskivan,
bör du låta en Yamaha-återförsäljare byta

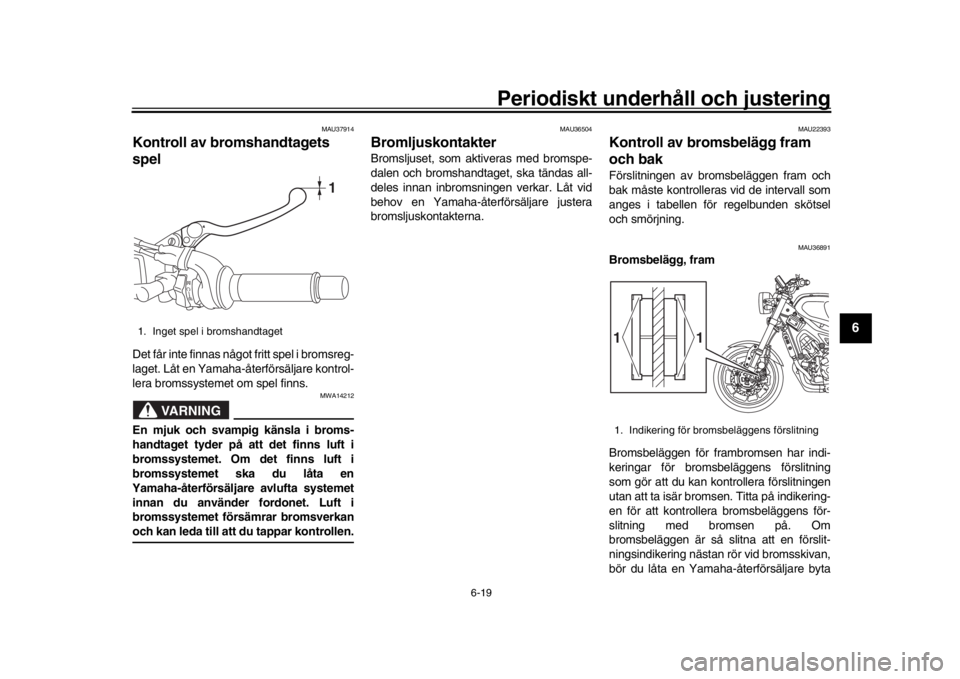

1. Inget spel i bromshandtaget
1
1. Indikering för bromsbeläggens förslitning
1
1
B90-F8199-M0_1.book 19 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-20
1
2
3
4
56
7
8
9
10
11
12
alla bromsbelägg.
MAU46292
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har indike-
ringsspår för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indike-
ringsspåret för att k ontrollera bromsbeläg-
gens förslitning. Om ett bromsbelägg är så
slitet att ett indikeringsspår nästan syns bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU40262

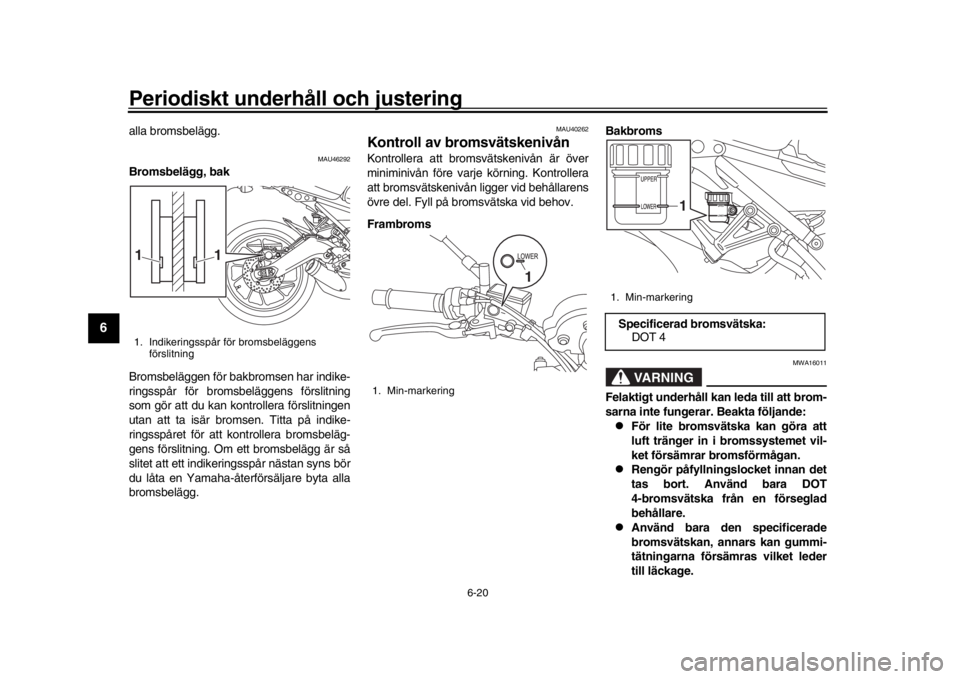

Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms Bakbroms
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar
bromsförmågan.

Rengör påfyllningslocket innan det
tas bort. Använd bara DOT
4-bromsvätska från en förseglad
behållare.

Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
1. Indikeringsspår för bromsbeläggens
förslitning
1
1
1. Min-markering
1
1. Min-markeringSpecificerad bromsvätska:DOT 4
1
B90-F8199-M0_1.book 20 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-21
1
2
3
4
567
8
9
10
11
12

Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.

Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker broms-
vätskans kokpunkt kraftigt och kan
resultera i ånglås och smuts kantäppa till ventilerna i ABS-enheten.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-spilld bromsvätska omedelbart.
När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbeläg-
gens förslitning och om det finns läckor i
bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
Oljetätningar: Byt vartannat år.

Bromsslangar: Byt vart fjärde år.
MAU22762

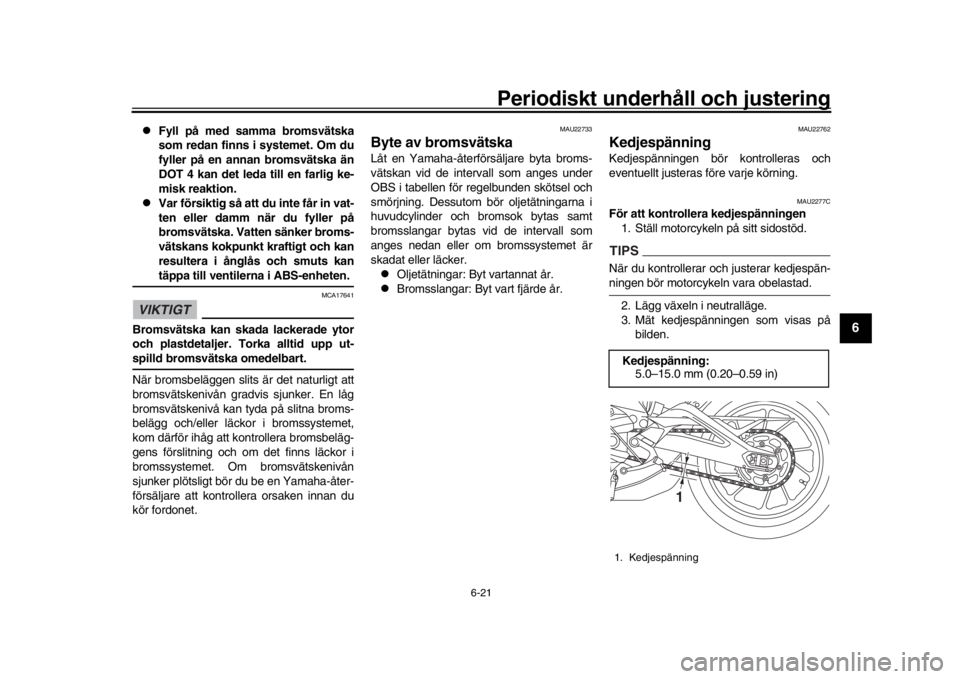

KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU2277C
För att kontrollera kedjespänningen 1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar oc h justerar kedjespän-ningen bör motorcykeln vara obelastad.
2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bilden.
Kedjespänning: 5.0–15.0 mm (0.20–0.59 in)1. Kedjespänning
1
B90-F8199-M0_1.book 21 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Periodiskt underhåll och justering
6-22
1
2
3
4
56
7
8
9
10
11
12
4. Om kedjespänningen inte stämmer måste den justeras enligt följande.
VIKTIGT: En felaktig kedjespänning
kan belasta motorn för mycket så-
väl som andra vitala delar på motor-
cykeln, vilket kan leda till att kedjan
kuggar över eller brister. Om ked-
jans nedhängning är större än 25.0
mm (0.98 in) kan kedjan skada ra-
men, svingarmen och andra delar.
För att hindra att detta inträffar bör
du se till att kedjespänningen håller
sig inom specifikationerna.
[MCA17791]
MAU57971
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på båda sidor om svingarmen. 2. För att sträcka kedjan, vrid justerbulten
för kedjespänning på båda sidor om
svingarmen i riktning (a). För att lossa
kedjan, vrid justerbulten på båda sidor
om svingarmen i riktning (b), och tryck
bakhjulet framåt.
TIPSAnvänd riktmarkeringarna och skåran på
båda sidor om svingarmen och kontrollera
att båda kedjesträckarna är i samma lägeså att hjulet blir rätt inriktat.
3. Dra åt axelmuttern och dra sedan åt låsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
1. Axelmutter
2. Låsmutter
1. Justerbult för kedjespänningen
2
1
(a)(b)
1
1. Spår
2. Riktmarkeringar
3. KedjesträckareÅtdragningsmoment:Axelmutter:150 Nm (15 m·kgf, 108 ft·lbf)
Låsmutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
3
12
B90-F8199-M0_1.book 22 ページ ２０１５年１２月１７日　木曜日　午後２時３２分
