TanklockFör att öppna tanklocket
Öppna luckan på tanklocket, för in nyckeln
och vrid sedan nyckeln 1/4 varv medurs.
Tanklocket låses upp och kan nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket medan nyckeln sitter
kvar. Vrid nyckeln motu rs 1/4 varv och ta ur
nyckeln. Stäng sedan tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det gå r inte att ta ur nyckeln
om tanklocket inte är ordentligt stängt ochlåst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
1. Lucka i tanklock
2. Lås upp.
1
2
BAE-9-M1.book 17 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-18
1
23
4
5
6
7
8
9
10
11
12
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när dutankar. 1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan du
tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor, öpp-
na lågor eller andra antändningskällor
som t.ex. styrlågor på vattenvärmare
eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja ben-
sin, inandas mycket bensinångor eller
får bensin i ögonen, ska du genast upp-
söka läkare. Om du får bensin på huden
ska du tvätta området med tvål och vat-
ten. Byt kläder om du får bensin på klä-
derna.
MAU86072
Yamaha-motorn har konstruerats för blyfri
bensin med ett oktantal på 95 eller högre.
Om motorn knackar eller spikar bör du an-
vända bensin av ett annat märke eller med
högre oktantal.TIPS
Detta märke identifierar det bränsle

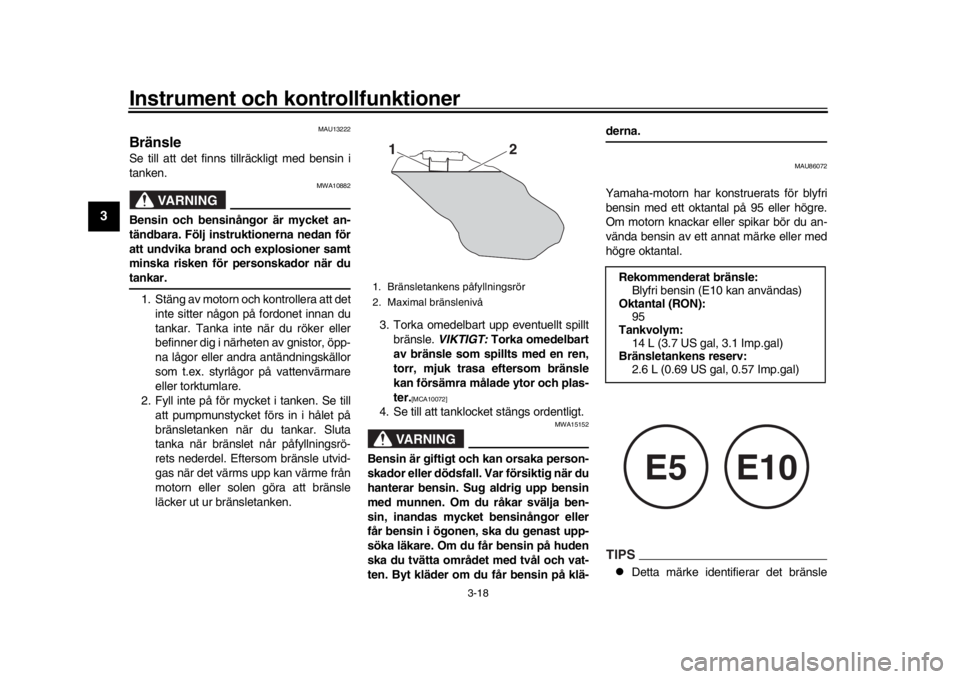

1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
Rekommenderat bränsle: Blyfri bensin (E10 kan användas)
Oktantal (RON): 95
Tankvolym: 14 L (3.7 US gal, 3.1 Imp.gal)
Bränsletankens reserv:
2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
BAE-9-M1.book 18 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-19
1
234
5
6
7
8
9
10
11
12
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).

Kontrollera att munstycket på bensin-pumpen har samma bränslemärkning.
Gasohol
Det finns två typer av gasohol: gasohol som
innehåller etanol eller metanol. Bensin som
innehåller etanol kan användas om etano-
linnehållet inte överstiger 10 % (E10). Ben-
sin som innehåller metanol
rekommenderas ej av Yamaha eftersom
den kan åstadkomma skador på bränsle-
systemet eller orsaka problem med fordo-
nets prestanda.
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvisventiler, kolvringar och avgassystem.
MAU80200
Bränsletankens
överfyllningsslangInnan du använder fordonet:
Kontrollera anslutningen till bränsle-
tankens överfyllningsslang.

Kontrollera att bräns letankens överfyll-
ningsslang inte är skadad eller har
sprickor, och byt vid behov.

Se till att änden på bränsletankens
överfyllningsslang inte är blockerad,
rengör vid behov.

Se till att bränsletankens överfyllnings-
slang är placerad så som visas.
TIPSInformation om kanistern finns på sidan
6-10.
1. Bränsletankens överfyllningsslang
2. Kanisterns luftningsslang
3. Klamma
1
32
BAE-9-M1.book 19 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-20
1
23
4
5
6
7
8
9
10
11
12
MAU13435
KatalysatorAvgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.

Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.

Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.

Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värmebyggs upp.
MAU57992
SadelFör att ta bort sadeln 1. Öppna sadellåsskyddet, för in nyckeln
i sadellåset och vrid om nyckeln i rikt-
ning moturs.
2. Håll kvar nyckeln vriden, skjut sadeln bakåt, lyft sadelns bakände och dra
sedan av sadeln.

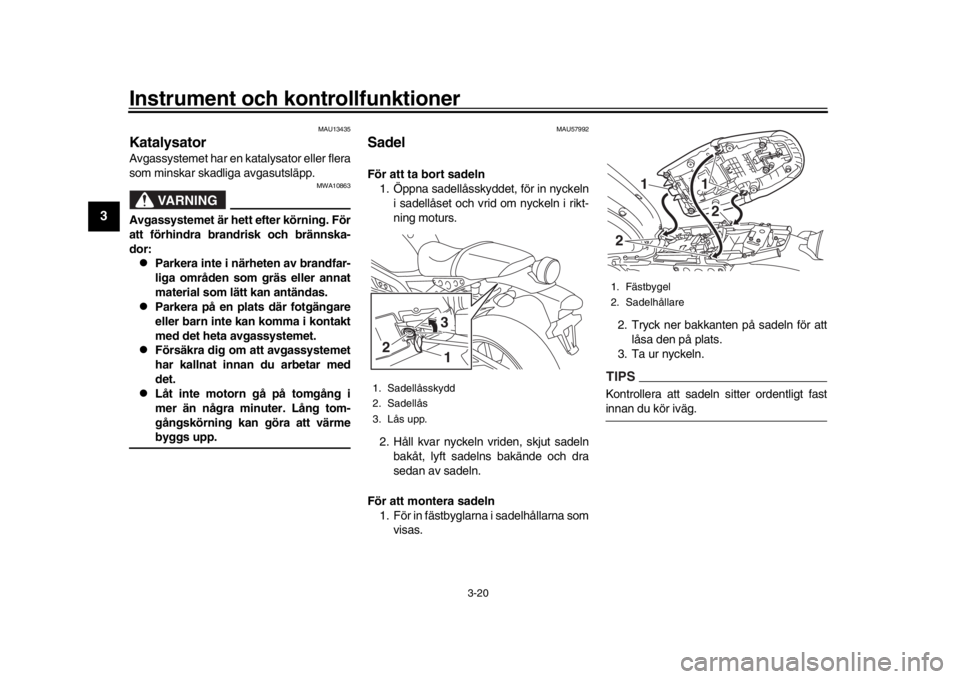

För att montera sadeln 1. För in fästbyglarna i sadelhållarna som visas. 2. Tryck ner bakkanten på sadeln för att
låsa den på plats.
3. Ta ur nyckeln.
TIPSKontrollera att sadeln sitter ordentligt fastinnan du kör iväg.
1. Sadellåsskydd
2. Sadellås
3. Lås upp.2
31
1. Fästbygel
2. Sadelhållare
11
2
2
BAE-9-M1.book 20 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-21
1
234
5
6
7
8
9
10
11
12
MAU14454
FörvaringsfackFörvaringsfacket är pl acerat under sadeln.
(Se sidan 3-20.)
Om du förvarar handboken eller andra do-
kument i förvaringsfacket bör du lägga do-
kumenten i en plastpåse så att de inte blir
våta. Var försiktig så att det inte tränger in
vatten i förvaringsfacket när du tvättar for-
donet.
VARNING
MWA10962

Överskrid inte lastgränsen på 3 kg
(7 lb) för förvaringsfacket.

Överskrid inte lastgränsen på 170kg (375 lb) för fordonet.
MAU62453
Justering av framgaffel
VARNING
MWA14671
Justera alltid fjäderförspänningen på
båda gaffelbenen lika. I annat fall kan du
få dålig stabilitet på motorcykeln vilket
kan leda till att du förlorar kontrollen påmotorcykeln.
Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet är försett med en juster-
skruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Fjäderförspänning
Vrid justerbulten i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerbulten i riktning (b) när du vill
minska fjäderförspänningen. Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre av-
ståndet A är, desto lägre fjäderförspänning.
1. Förvaringsfack
1

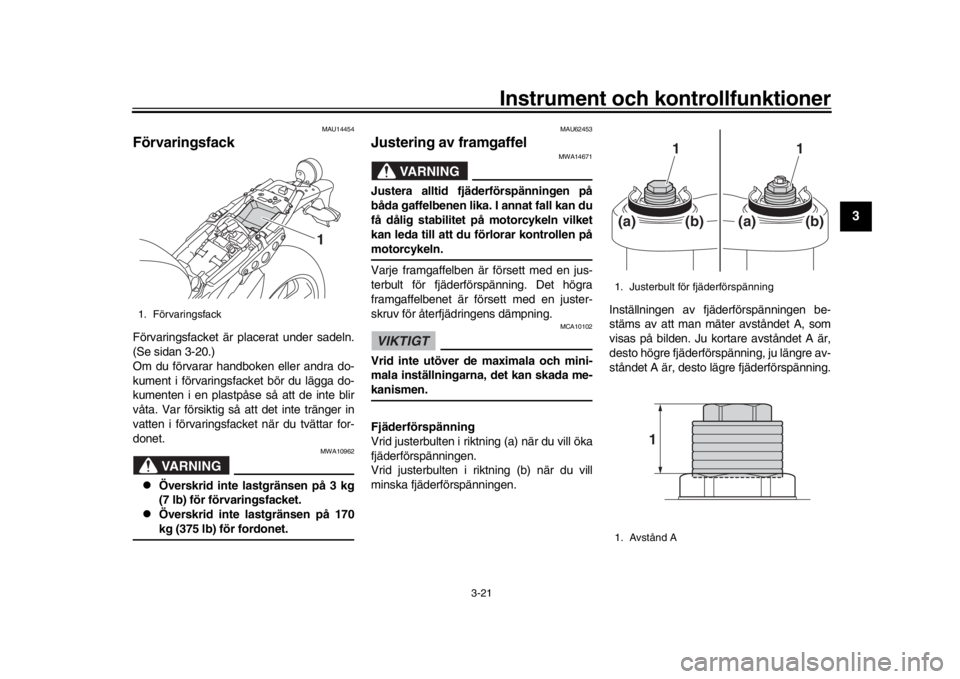

1. Justerbult för fjäderförspänning
1. Avstånd A
1
1
(a)
(b)
(a)
(b)
1
BAE-9-M1.book 21 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-22
1
23
4
5
6
7
8
9
10
11
12
Återfjädringens dämpning
Återfjädringens dämpning justeras bara på
det högra gaffelbenet.
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.
Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom att
vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
TIPS
När dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1 klick
vara detsamma.

När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikati onerna, men sådana
justeringar har ingen effekt och kanskada fjädringen.
MAU57944
Justering av stötdämpareDenna stötdämpare är utrustad med en jus-
teringsring för fjäderförspänningen samt en
justerskruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Fjäderförspänning
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
Rikta in lämpligt spår i justeringsringen med
lägesindikeringen på stötdämparen.
Fjäderförspänning:
Minimum (mjuk):Avstånd A = 19.0 mm (0.75 in)
Standard:
Avstånd A = 16.0 mm (0.63 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)
1. Justerskruv för återfjädringens dämpning
1
(a)
(b)
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):12 klick i riktning (b)
Standard: 7 klick i riktning (b)
Maximum (hård):
1 klick i riktning (b)
BAE-9-M1.book 22 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-23
1
234
5
6
7
8
9
10
11
12

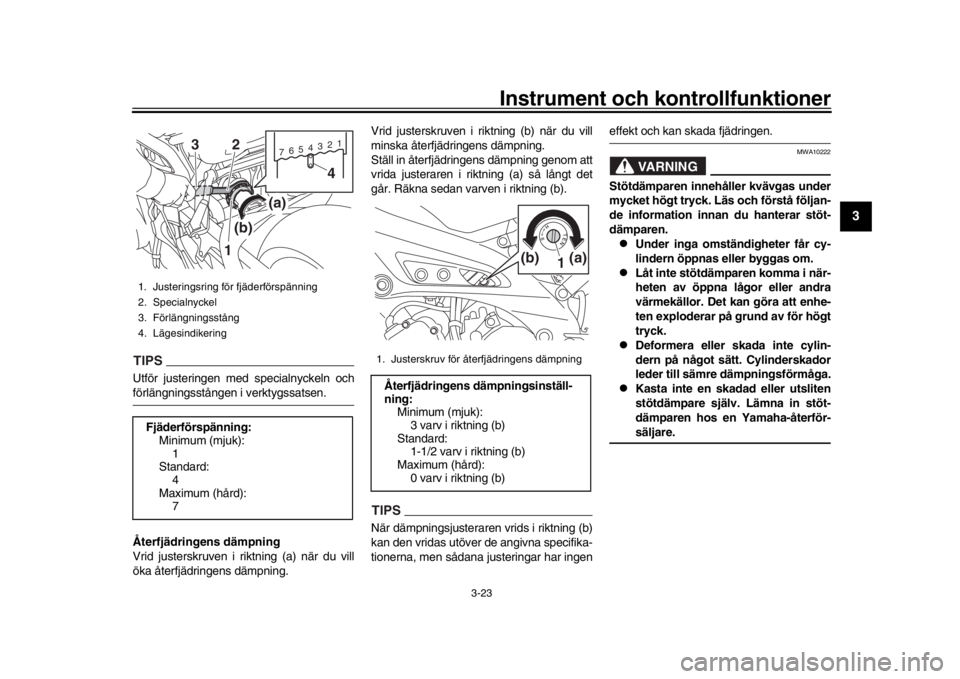

TIPSUtför justeringen med specialnyckeln ochförlängningsstången i verktygssatsen.
Återfjädringens dämpning
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning. Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom att
vrida justeraren i riktning (a) så långt det
går. Räkna sedan varven i riktning (b).
TIPSNär dämpningsjusteraren vrids i riktning (b)
kan den vridas utöver de angivna specifika-
tionerna, men sådana justeringar har ingen
effekt och kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
Under inga omständigheter får cy-
lindern öppnas eller byggas om.

Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.

Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.

Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-säljare.

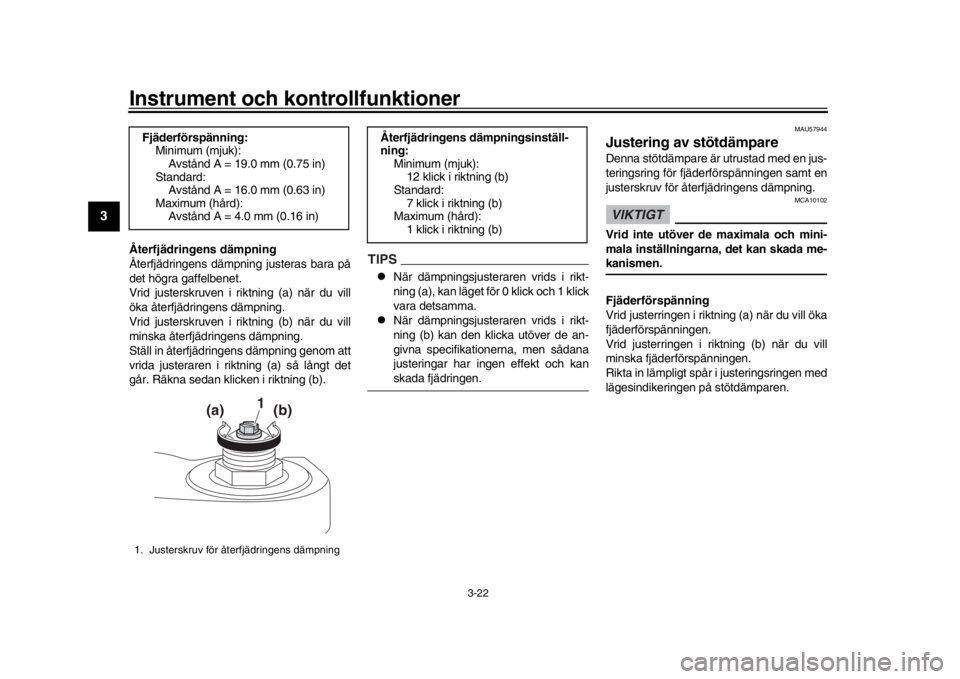

1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Förlängningsstång
4. LägesindikeringFjäderförspänning:
Minimum (mjuk): 1
Standard:
4
Maximum (hård): 7
7654321
1(b) (a)
4
2
3
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk):3 varv i riktning (b)
Standard: 1-1/2 varv i riktning (b)
Maximum (hård):
0 varv i riktning (b)
1(a)(b)
BAE-9-M1.book 23 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-24
1
23
4
5
6
7
8
9
10
11
12
MAU84680
Fästen för bagageremAnvänd fästena som visas när du vill fästa
bagageremmar på fordonet.
MAU70641
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
MAU15306

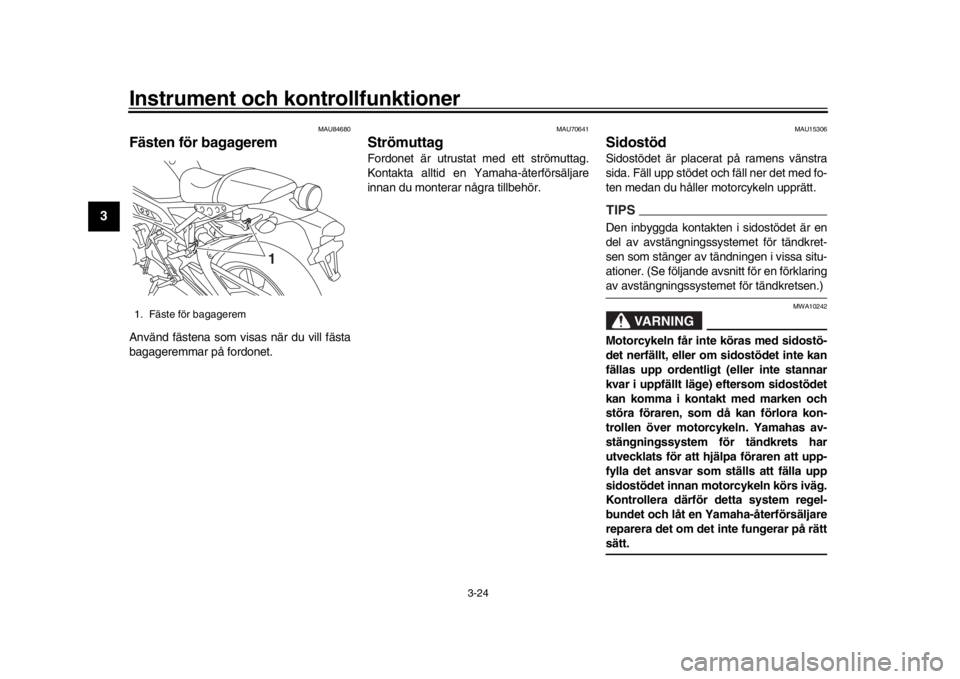

SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med fo-
ten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssys temet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaringav avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorc ykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rättsätt.
1. Fäste för bagagerem
1
BAE-9-M1.book 24 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-25
1
234
5
6
7
8
9
10
11
12
MAU44895
Avstängningssystem för
tändkretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt. Det
stoppar även motorn om sidostödet fälls
ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS
Denna kontroll är mest tillförlitlig om
motorn är varm.

Se sidorna 3-2 och 3-12 för informa-tion om strömställarens användning.
BAE-9-M1.book 25 ページ ２０１９年８月２８日　水曜日　午後１時４９分

Instrument och kontrollfunktioner
3-26
1
23
4
5
6
7
8
9
10
11
12

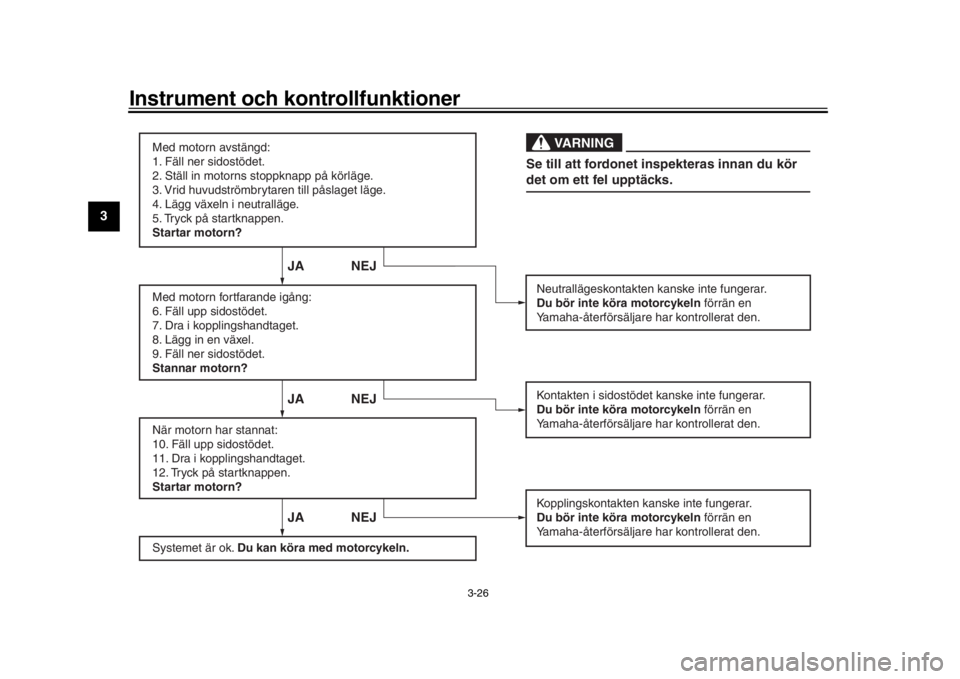

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
BAE-9-M1.book 26 ページ ２０１９年８月２８日　水曜日　午後１時４９分
