Veiligheidsinformatie
12
3
4
5
6
7
8
9
10
11
12
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of ov erlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.
Verwijder alle loszittende voorwerpen
van de motorfiets.
Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
BAE-9-D1.book 4 ページ 2019年8月28日 水曜日 午後1時37分
Page 12 of 100
1-5
Veiligheidsinformatie
1
2
3
4
5
6
7
8
9
10
11
12
transport schuurplekken op de lak ver-
oorzaken.
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
BAE-9-D1.book 5 ページ 2019年8月28日 水曜日 午後1時37分
Page 13 of 100
2-1
123
4
5
6
7
8
9
10
11
12
Beschrijving
DAU10411

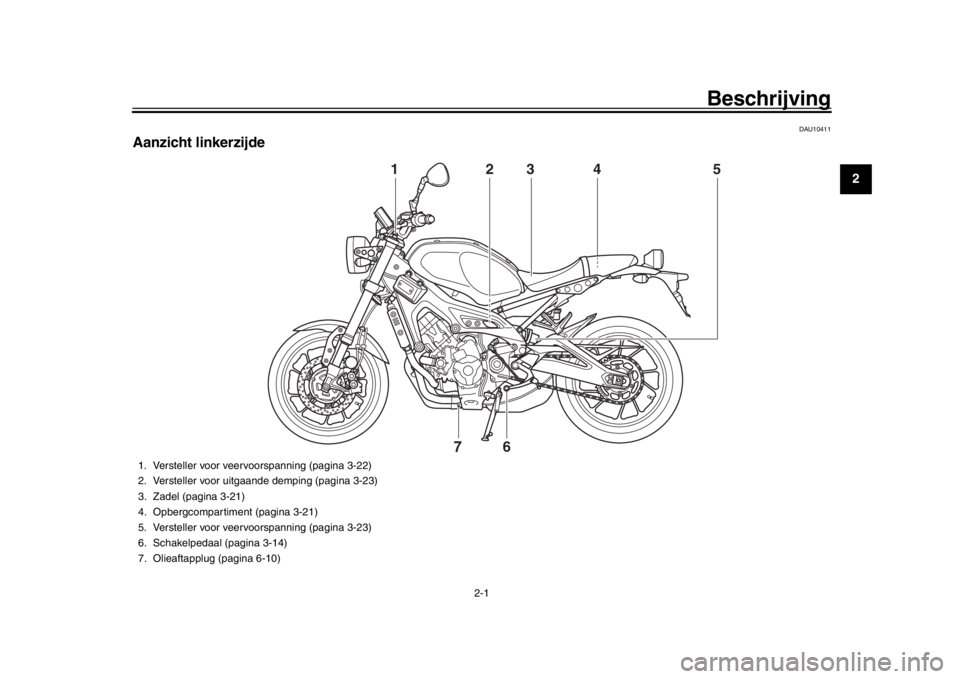

Aanzicht linkerzijde
2
1
3
4
5
6
7
1. Versteller voor veervoorspanning (pagina 3-22)
2. Versteller voor uitgaande demping (pagina 3-23)
3. Zadel (pagina 3-21)
4. Opbergcompartiment (pagina 3-21)
5. Versteller voor veervoorspanning (pagina 3-23)
6. Schakelpedaal (pagina 3-14)
7. Olieaftapplug (pagina 6-10)
BAE-9-D1.book 1 ページ 2019年8月28日 水曜日 午後1時37分
Page 14 of 100
Beschrijving
2-2
12
3
4
5
6
7
8
9
10
11
12
DAU10421

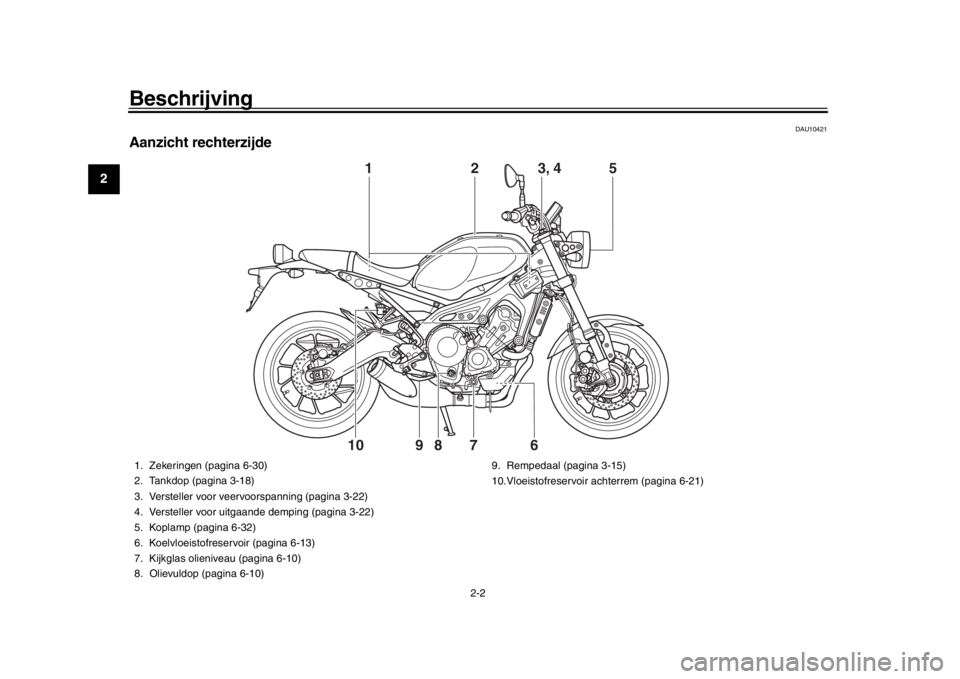

Aanzicht rechterzijde
2
5
8
7
9
6
10
1
3, 4
1. Zekeringen (pagina 6-30)
2. Tankdop (pagina 3-18)
3. Versteller voor veervoorspanning (pagina 3-22)
4. Versteller voor uitgaande demping (pagina 3-22)
5. Koplamp (pagina 6-32)
6. Koelvloeistofreservoir (pagina 6-13)
7. Kijkglas olieniveau (pagina 6-10)
8. Olievuldop (pagina 6-10) 9. Rempedaal (pagina 3-15)
10.Vloeistofreservoir
achterrem (pagina 6-21)
BAE-9-D1.book 2 ページ 2019年8月28日 水曜日 午後1時37分
Page 15 of 100
Beschrijving
2-3
123
4
5
6
7
8
9
10
11
12
DAU10431

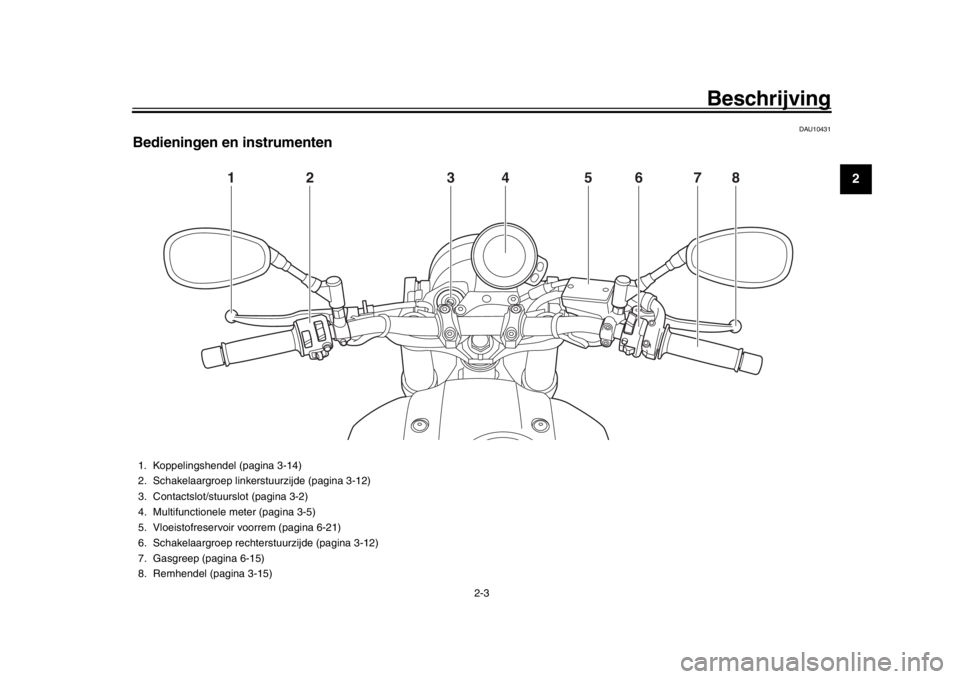

Bedieningen en instrumenten

1
2
5
4
3
6
7
8
1. Koppelingshendel (pagina 3-14)
2. Schakelaargroep linker stuurzijde (pagina 3-12)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctionele meter (pagina 3-5)
5. Vloeistofreservoir voorrem (pagina 6-21)
6. Schakelaargroep rechte rstuurzijde (pagina 3-12)
7. Gasgreep (pagina 6-15)
8. Remhendel (pagina 3-15)
BAE-9-D1.book 3 ページ 2019年8月28日 水曜日 午後1時37分
Page 16 of 100
3-1
1
23
4
5
6
7
8
9
10
11
12
Functies van instrumenten en bedieningselementen
DAU1097A
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel
twee standaardsleutels
een transponder (in elke sleutel)
een startblokkeereenheid (op het
voertuig)
een ECU (op het voertuig)
een controlelampje voor het systeem
(pagina 3-4)
Over de sleutels
De codeersleutel is de hoofdsleutel van het systeem. Met de codeersleutel kunnen co-
des worden geregistreerd in elke stan-
daardsleutel. Bewaar de codeersleutel op
een veilige plaats. Gebruik een standaard-
sleutel voor uw dagelijkse ritten.
Ga als een sleutel opnieuw moet worden
gecodeerd of vervangen met de codeer-
sleutel en resterende standaardsleutels
naar een Yamaha dealer om de registratie
te laten uitvoeren.
OPMERKING
Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnenze signaalstoring veroorzaken.
LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de codeersleu-
tel bent verloren, kan de machine nog
worden gestart met de bestaande stan-
daardsleutels. Het is echter niet meer
mogelijk om een nieuwe standaardsleu-
tel te registreren. Als alle sleutels zijnverloren of beschadigd, moet het volle-
dige startblokkeersysteem worden ver-
vangen. Ga daarom zorgvuldig met de
sleutels om.
Dompel ze niet onder in water.
Stel ze niet bloot aan hoge tempera-
turen.
Plaats ze niet in de buurt van mag-
neten.
Plaats ze niet in de buurt van appa-
raten die elektrische signalen uit-
zenden.
Ga er niet ruw mee om.
Probeer ze niet te slijpen of te wijzi-
gen.
Probeer ze niet uit elkaar te halen.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfdesleutelring.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
BAE-9-D1.book 1 ページ 2019年8月28日 水曜日 午後1時37分
Page 17 of 100
Functies van instrumenten en bedieningselementen
3-2
1
234
5
6
7
8
9
10
11
12
DAU10474
Contactslot/stuurslotVia het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-lies te minimaliseren.
DAU85040
ON
Alle elektrische circ uits worden voorzien
van stroom en de voer tuigverlichting wordt
ingeschakeld. De motor kan worden ge- start. De sleutel kan niet worden uitgeno-
men.
OPMERKING
Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.
De koplamp gaat automatisch bran-den als de motor wordt gestart.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-val.
DAU1068B
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-en.
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
BAE-9-D1.book 2 ページ 2019年8月28日 水曜日 午後1時37分
Page 18 of 100
Functies van instrumenten en bedieningselementen
3-3
1
23
4
5
6
7
8
9
10
11
12
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU59681
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.LET OP
DCA20760
Als u de alarmverlichting of de richting-
aanwijzers langdurig gebruikt, kan dit deaccu ontladen.
DAU4939H
Controlelampjes en
waarschuwingslampjes
DAU11032
Controlelampjes richtingaanwijzers
“” en “”
Elk controlelampje gaat knipperen wanneer de bijbehorende richtingaanwijzer knippert.
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11259
Waarschuwingslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is. Vul zo snel mo-
gelijk motorolie bij om schade aan de motor
te voorkomen.
Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken,
er is dan echter geen
sprake van een storing. Als er een pro-
bleem wordt gedetecteerd in het circuit van
het waarschuwingslampje olieniveau, knip-
pert het waarschuwingslampje olieniveau
herhaaldelijk. Als dit zich voordoet, vraag
dan een Yamaha-dealer de machine te con-
troleren.OPMERKINGAls de machine wordt ingeschakeld, gaat
1. Drukken.
2. Draaien.12
1. Controlelampje tractieregeling “ ”
2. ABS-waarschuwingslampje “ ”
3. Waarschuwingslampje motorstoring “ ”
4. Waarschuwingslampje koelvloeistoftemperatuur “ ”
5. Waarschuwingslampje olieniveau “ ”
6. Controlelampje linker richtingaanwijzers “”
7. Vrijstandcontrolelampje “ ”
8. Controlelampje grootlicht “ ”
9. Controlelampje rechter richtingaanwijzers “”
10.Controlelampje startblokkering “ ”
2
13
4
5
6
7
8
9
10
ABS
BAE-9-D1.book 3 ページ 2019年8月28日 水曜日 午後1時37分
Page 19 of 100
Functies van instrumenten en bedieningselementen
3-4
1
234
5
6
7
8
9
10
11
12
het lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden terwijl het
olieniveau correct is (zie pagina 6-10), laat
de machine dan controleren door eenYamaha dealer.
DAU11449
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen. (Zie pagina 6-38.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat dit
lampje enkele seconden branden en gaat
het vervolgens weer uit. Als het lampje niet
gaat branden of blijft branden, vraag dan uw
Yamaha dealer om de machine te controle-ren. LET OP
DCA10022
Laat de motor niet draaien terwijl dezeoververhit is.
DAU73172
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de mo-
tor of een ander rege lsysteem van de ma-
chine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.OPMERKINGAls de machine wordt ingeschakeld, gaat
het lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine tecontroleren.
DAU69895
ABS-waarschuwingslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwingslampje niet
uitgaat als u een snelheid van 10 km/h (6
mi/h) hebt bereikt of als het waarschu- wingslampje tijdens het rijden gaat bran-
den:
Rijd extra voorzichtig om te voorko-
men dat de wielen blokkeren bij een
noodstop.
Laat de machine zo snel mogelijk
controleren door een Yamaha dea-ler.
DAU78591
Controlelampje tractieregeling “TCS”
Dit controlelampje knippert als de tractiere-
geling is ingeschakeld.
Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden. (Zie
pagina 3-16.)OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamahadealer om de machine te controleren.
DAUM3622
Controlelampje startblokkering “ ”
Als de machine wordt uitgeschakeld gaat
het controlelampje na 30 seconden continu
knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
ABS
BAE-9-D1.book 4 ページ 2019年8月28日 水曜日 午後1時37分
Page 20 of 100
Functies van instrumenten en bedieningselementen
3-5
1
23
4
5
6
7
8
9
10
11
12
maar het startblokkeersysteem blijft inge-
schakeld.OPMERKINGAls de machine wordt ingeschakeld gaat
het lampje enkele seconden branden, om
vervolgens weer uit te gaan. Laat als dit niet
het geval is de machine nakijken door eenYamaha dealer.
Problemen oplossen
Als een probleem is gedetecteerd in het
startblokkeersysteem, knippert het lampje
in een patroon. Als het controlelampje start-
blokkering knippert in het patroon 5 keer
langzaam gevolgd door 2 keer snel, betreft
dit mogelijk een storing in het transponder-
signaal. Als deze fout zich voordoet, pro-
beer dan het volgende. 1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of meer standaardsleutels, breng de machine en alle sleutels dan
naar een Yamaha dealer om de stan-
daardsleutels opnieuw te laten code-
ren.
DAU73258
Multifunctionele meter1. Aanduiding ingeschakelde versnelling
2. Rijmodusweergave
3. Toerenteller
4. TCS-weergave
5. Eco-controlelampje “ECO”
6. Snelheidsmeter
7. Multifunctioneel display
8. Brandstofniveaumeter1
32
4 5
6
8
7
BAE-9-D1.book 5 ページ 2019年8月28日 水曜日 午後1時37分
