Page 101 of 108
TECHNISCHE DATEN
8-2
8
Primäruntersetzungsverh ältnis:
85/58 (1.466)
Sekund äruntersetzungsgetriebe:
Kardanwelle
Sekund äruntersetzungsverh ältnis:
21/25 × 32/9 (2.987)
Getriebeart: klauengeschaltetes 6-Gang-Getriebe
Getriebebet ätigung:
Fu ßbedienung (links)
Getriebeabstufung:
1. Gang:36/13 (2.769)
2. Gang:
33/16 (2.063)
3. Gang: 33/21 (1.571)
4. Gang: 30/24 (1.250)
5. Gang:
25/24 (1.042)
6. Gang: 26/28 (0.929)Fahrgestell:Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel: 28.00 Grad
Nachlauf: 126.0 mm (4.96 in)Vorderreifen:Ausf ührung:
Schlauchlos-Reifen Dimension:
110/80R19M/C 59V
Hersteller/Typ: BRIDGESTONE/BW501
Hersteller/Typ:
METZELER/TOURANCE EXP C
Hinterreifen:Ausf ührung:
Schlauchlos-Reifen
Dimension:
150/70R17M/C 69V
Hersteller/Typ: BRIDGESTONE/BW502
Hersteller/Typ: METZELER/TOURANCE EXP CZuladung:Max. Gesamtzuladung:209 kg (461 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gep äck und Zubeh ör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0 –198 lb)
Vorn: 225 kPa (2.25 kgf/cm ², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm ², 36 psi)
Zuladungsbedingung: 90– 209 kg (198 –461 lb)
Vorn: 225 kPa (2.25 kgf/cm ², 33 psi)
Hinten:
290 kPa (2.90 kgf/cm ², 42 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengr öße:
19M/C x MT2.50Hinterrad:Rad-Bauart: Speichenrad
Felgengr öße:
17M/C x MT4.00Vorderradbremse:Bauart: Doppelscheibenbremse
Bet ätigung:
Handbedienung (rechts)
Empfohlene Fl üssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Bet ätigung:
Fu ßbedienung (rechts)
Empfohlene Flü ssigkeit:
DOT 4Vorderrad-Federung:Bauart: Teleskopgabel
Feder/Sto ßdämpfer-Bauart:
Spiralfeder, hydraulisch ged ämpft
Federweg:
190.0 mm (7.48 in)Hinterrad-Federung:Bauart:Schwinge (Gelenkaufh ängung)
U23PG0G0.book Page 2 Friday, March 5, 2010 11:13 AM
Page 102 of 108
TECHNISCHE DATEN
8-3
8
Feder/Stoßdä mpfer-Bauart:
Spiralfeder, hydraulisch ged ämpft,
gasdruckunterst ützt
Federweg: 190.0 mm (7.48 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ12S
Spannung, Kapazit ät:
12 V, 11.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55 W × 2
R ücklicht/Bremslicht:
LED
Blinklicht vorn: 12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ö lstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Kü hlflü ssigkeitstemperatur-Warnleuchte:
LED
Motorst örungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems: LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 20.0 A
R ücklichtsicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Z ündungssicherung:
20.0 A
Kü hlerl üftersicherung:
20.0 A Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 20.0 A
Nebenverbrauchersicherung: 3.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils: 7.5 A
O/P (optional) Sicherung: 20.0 A
U23PG0G0.book Page 3 Friday, March 5, 2010 11:13 AM
Page 103 of 108
KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die daf ür vorgesehenen Felder,
da diese f ür die Bestellung von Ersatzteilen
und -schl üsseln bei Yamaha-H ändlern so-
wie bei einer Diebstahlmeldung ben ötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbeh örde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Ü bertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen ben ötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-H ändler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U23PG0G0.book Page 1 Friday, March 5, 2010 11:13 AM
Page 104 of 108
INDEXAAbblendschalter .................................... 3-16
ABS ....................................................... 3-20
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-7
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-8BBatterie.................................................. 6-27
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ...................................... 3-16
Bordwerkzeug ......................................... 6-1
Bowdenz üge, pr üfen und schmieren .... 6-23
Bremsfl üssigkeitsstand, pr üfen ............. 6-22
Bremslichtschalter................................. 6-21
Brems- und Kupplungsfl üssigkeit,
wechseln............................................. 6-23DDiebstahlanlage (Sonderzubeh ör) ........ 3-15
D-Modus (Antriebsmodus) ...................... 3-1EEinfahrvorschriften .................................. 5-3FFahrersitz .............................................. 3-26
Fahrersitzh öhe, einstellen ..................... 3-26
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-30
Fehlersuchdiagramme .......................... 6-37
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ......................... 3-5
Fu ßbremshebel ..................................... 3-19 Fu
ßbrems- und Schalthebel, prü fen
und schmieren.................................... 6-24
Fu ßschalthebel ..................................... 3-18
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-24
Gaszugspiel, kontrollieren .................... 6-17
Gep äckträ ger ........................................ 3-31HHandbremshebel .................................. 3-18
Handbrems- und Kupplungshebel,
pr üfen und schmieren ........................ 6-25
Haupt- und Seitenst änder, pr üfen und
schmieren........................................... 6-25
Hupenschalter ...................................... 3-16IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-25
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-33
Kontroll- und Warnleuchten .................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems...................... 3-7
Kraftstoff ............................................... 3-23
Kraftstofftank-Bel üftungsschlauch/
Ü berlaufschlauch ............................... 3-24
Kraftstoff, Tipps zum Sparen .................. 5-3
Kü hlfl üssigkeit....................................... 6-15
Kü hlfl üssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel ........................... 3-17, 6-20LLage der Teile......................................... 2-1 Leerlaufdrehzahl, pr
üfen ....................... 6-17
Leerlauf-Kontrollleuchte .......................... 3-5
Lenkerarmaturen ................................... 3-16
Lenkung, pr üfen .................................... 6-27
Lichthupenschalter ................................ 3-16
Luftfiltereinsatz ...................................... 6-17
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motor öl und Ö lfilterpatrone.................... 6-11
Motorstoppschalter................................ 3-16
Motorst örungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-8NNebenverbraucheranschluss-
Buchse ................................................ 3-35OÖ lstand-Warnleuchte .............................. 3-5PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-20
Radlager, pr üfen ................................... 6-27
Reifen .................................................... 6-18
R ücklicht/Bremslicht .............................. 6-32SSchalten .................................................. 5-2
Scheibenbremsbel äge des Vorder- und
Hinterrads, pr üfen ............................... 6-21
Scheinwerferlampe, auswechseln......... 6-30
Schwingen-Drehpunkte, schmieren ...... 6-26
Seitenst änder ........................................ 3-33
Sicherheitsinformationen......................... 1-1
U23PG0G0.book Page 1 Friday, March 5, 2010 11:13 AM
Page 105 of 108
INDEX
Sicherungen, wechseln ........................ 6-29
Spanngurt-Halterungen ........................ 3-32
Spiel des Handbremshebels, prüfen .... 6-21
Standlichtlampe, auswechseln ............. 6-34
Starterschalter ...................................... 3-16
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-22
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prü fen .......................... 6-26
Traktionskontrollsystem ........................ 3-21VVentilspiel ............................................. 6-18
Verkleidungsteile, abnehmen und
montieren ............................................. 6-8
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-17
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelm äßig ... 6-4
Windschutzscheibe............................... 3-28ZZ ündkerzen, pr üfen .............................. 6-10
Z ünd-/Lenkschloss ................................. 3-3
Z ündunterbrechungs- u.
Anlasssperrschalter-System............... 3-33
U23PG0G0.book Page 2 Friday, March 5, 2010 11:13 AM
Page 106 of 108
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 107 of 108
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

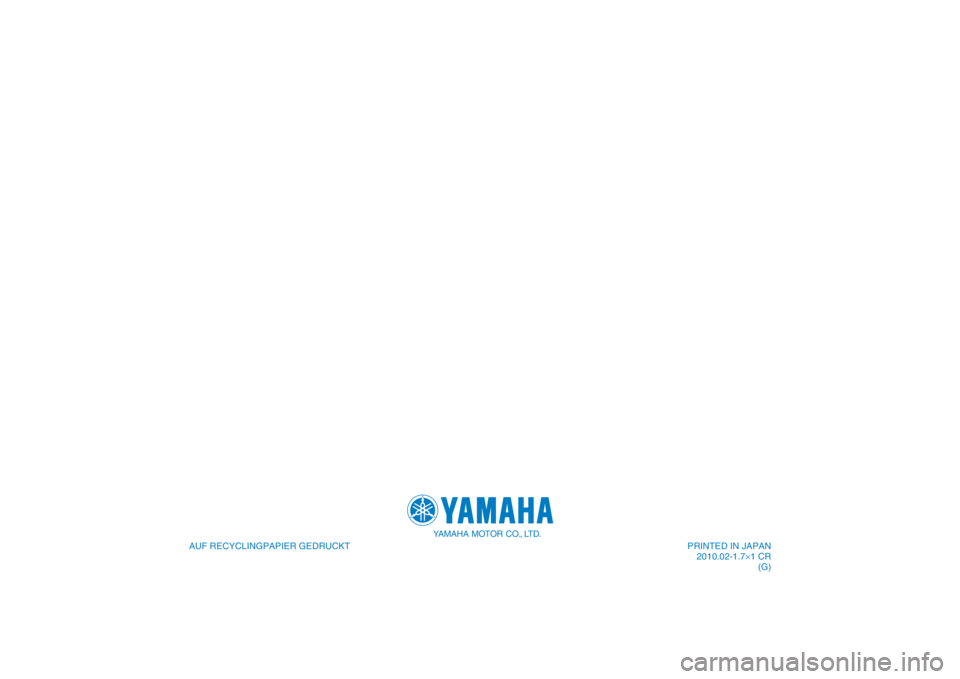

Page 108 of 108
AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN2010.02-1.7×1 CR (G)
